話說......
自買了Z5610後使用上還算滿意，但最近開始想用藍光燒錄機及加裝備份硬碟，又不想用USB或E-SATA外接盒.....因此準備進行改裝.....
當初購買時曾注意到BIOS設定中尚有1組SATA，一直覺得內部應該還有一組SATA接口才對......

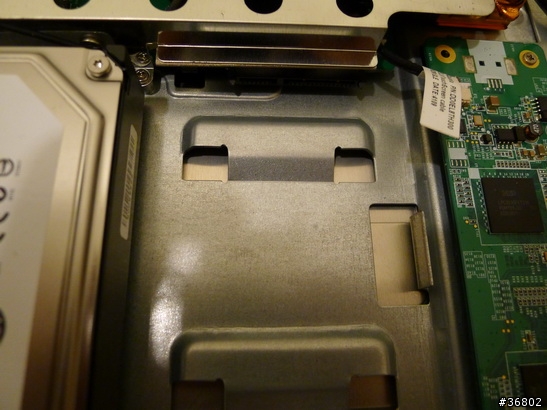

拆開機殼後發現確實有留一組2.5"HDD 的安裝位置.......
ACER Z5610 改裝記(延接一組SATA)...............

在硬碟上方.....
ACER Z5610 改裝記(延接一組SATA)...............

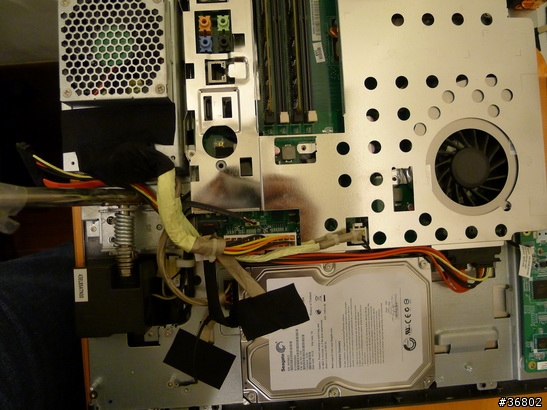

開始改裝.....延接線組.....
ACER Z5610 改裝記(延接一組SATA)...............

測試後電源部分只能供2.5"HDD使用...3.5"HDD及藍光光碟機則供電不足...(預料中)

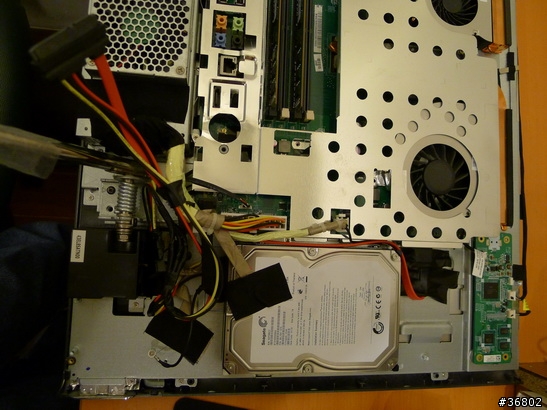

第二次修改...電源自原硬碟供電線組1對2分接............
ACER Z5610 改裝記(延接一組SATA)...............

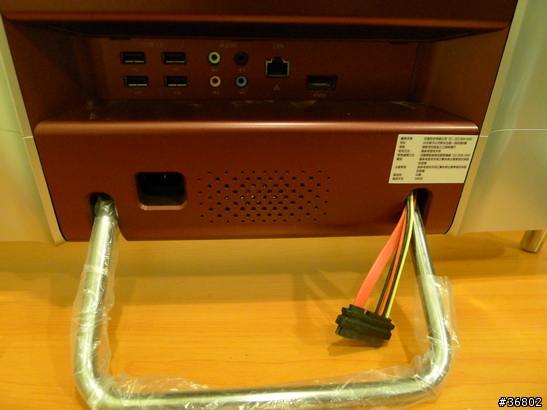

測試後OK!!線組從後方放出便可......
ACER Z5610 改裝記(延接一組SATA)...............

這樣便可直接接上藍光燒錄機或另一顆硬碟了..........

以上留個紀錄給有需要的人~~~~~~~~~~~~~~~~~~~

2011-04-17 20:42 發佈

文章關鍵字 Acer Z5610 SATA 改裝記

Jacky san

Jacky san
個人積分：37分
文章編號：27283464

37分

2樓

2011-04-18 0:49

請問一下,後背蓋好開嗎?小弟想直接把原本的DVD換成藍光..

zxx0708

zxx0708
個人積分：50分
文章編號：27291242

50分

樓主

2011-04-18 12:02

Jacky san wrote:
請問一下,後背蓋好開...(恕刪)

還好阿~~~~一支螺絲起子+一雙手就OK囉~~~~~
第一次拆花不到15分鐘......
只是...當初我也想直接換掉內接那台.....
但是因為需要藍光燒錄(非藍光COMBO)的功能....
且可更換的吸入式模組太貴....
所以才用此方法.....

H.J

H.J
個人積分：14分
文章編號：27439097

14分

4樓

2011-04-24 17:10

多謝版大分享。
小弟也有一台同樣的機子，最近光碟機壞了，想要自已行更換。
能否請教版大，這台背蓋拆完後，那個一體成形的背蓋是要用拖拉的拖出來嗎？
因為不知方法，有點不敢給他硬拆。
另外，這台機子如果想要另外外接螢幕的話，能否自已拉線出來呢？

zxx0708

zxx0708
個人積分：50分
文章編號：27448492

50分

樓主

2011-04-25 0:59

H.J wrote:
多謝版大分享。小弟也...(恕刪)

嗯~~~那個內背蓋螺絲全拆下後....背蓋不知如何拆下是吧??
我的拆法是把正面銀色邊框往前推......這樣卡楯位便會脫開囉~~~~
說詳細點好了......
螺絲都確定找到也都拆下後....
將機器正面向下...也就是螢幕向下平放....
將上緣+左右側正面銀色邊框往前推開.....
再將機器立起將下部卡楯往前推開(平放時下部不好推開)....
取下背蓋要注意兩支支撐前腳是跟背蓋在一起的.....
不要讓機器摔倒囉~~~~~
外接螢幕應該不行吧......
你可以拆機後研究一下再告知大家......

Jacky san

Jacky san
個人積分：37分
文章編號：27629851

37分

6樓

2011-05-02 23:09

zxx0708 wrote:
還好阿~~~~一支螺...(恕刪)

感謝大大,小弟已經拆開,預計本週加入藍光COMBO..另外跟大大一樣接出SATA 或是直接加裝一顆2.5"硬碟,另外小弟發現原本機殼後面已經留有HDMI插孔(只是被貼紙貼起來),但是相對主機板上的位置有一組Connector 但是只有Audio..接到主機旁邊的耳機孔...不知道有沒有機會改成HDMI...
