厚度只有3.85公分 採用最新Intel Pine Trail平台 加上ION 2010 讓電腦在節能同時還能撥放高畫質影音

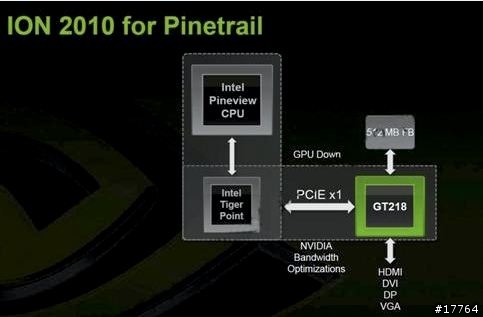

Atom+ Intel NM10 Express+ GT218架購
這次的i/o豐富許多 除了常見的D-sub外 還提供HDMI數位端子 5組高速USB2.0 無線網路802.11n 四合一讀卡機 等等
第一看瞧見 XS35 第一個感覺就是Shuttle回來了 再次帶給你視覺上的震撼 接下來趕緊來看看XS35魅力所在

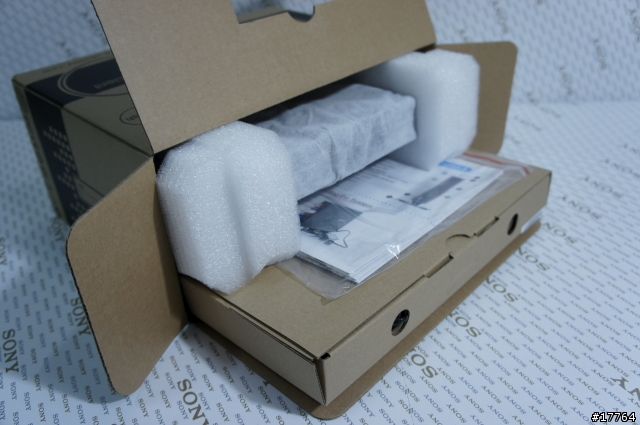

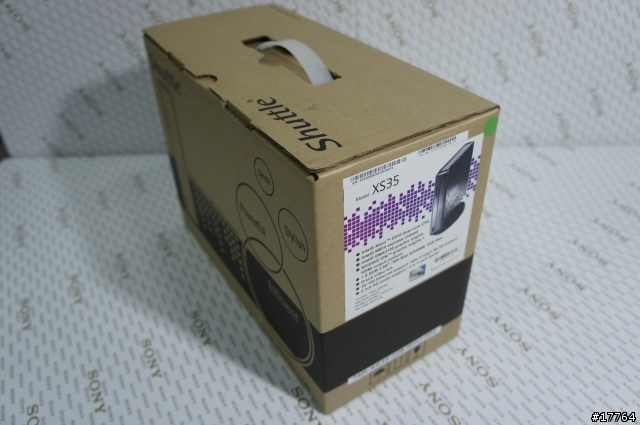

外箱如同XS35輕巧
附有提把 方便提取
Xs35共分三個等級銷售 圖中ION為最高階版

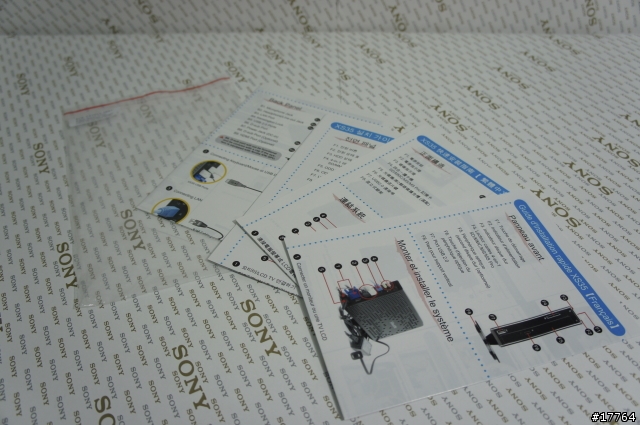

多國說明書

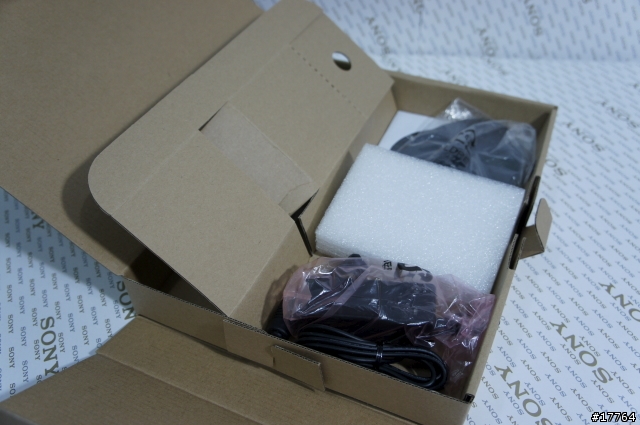

配件箱

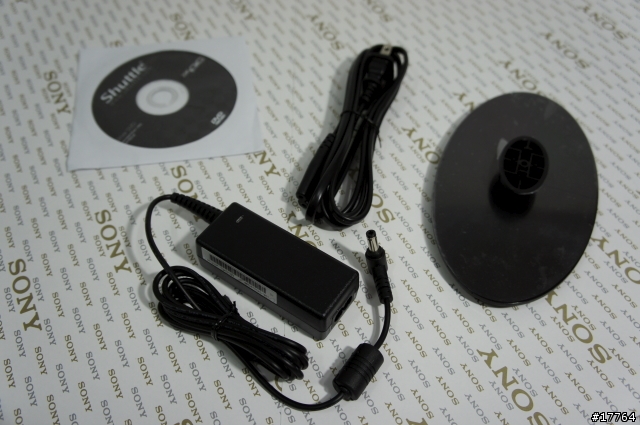

驅動光盤 變壓器 電源線 主機立架

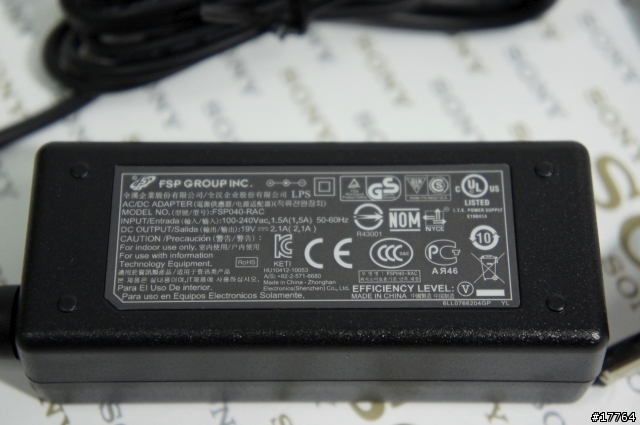

40W輕巧型電壓器

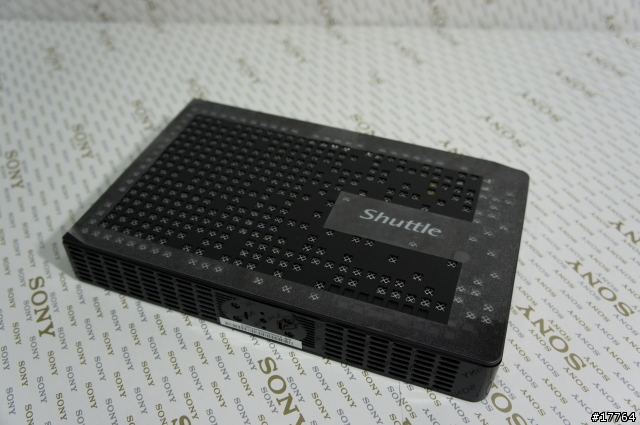

XS35登場

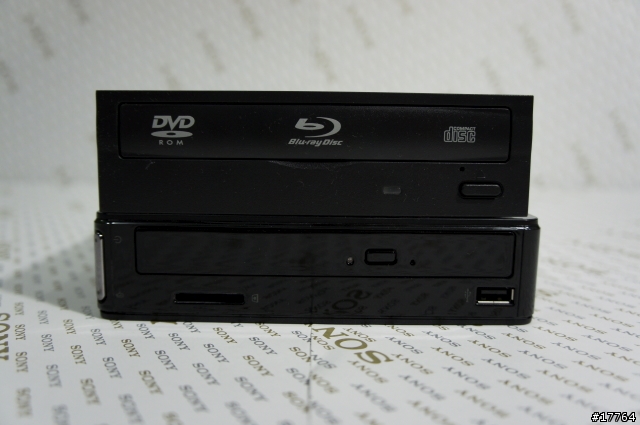

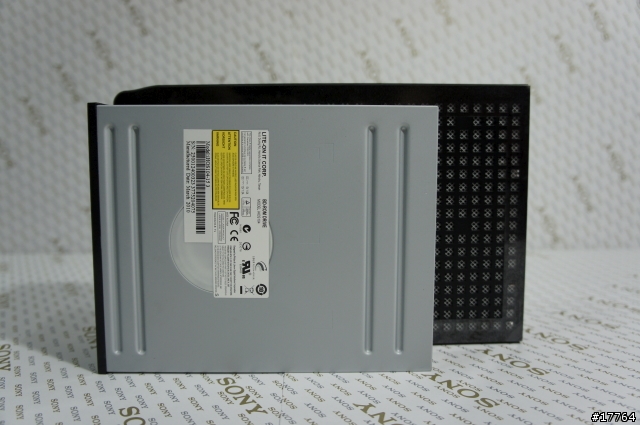

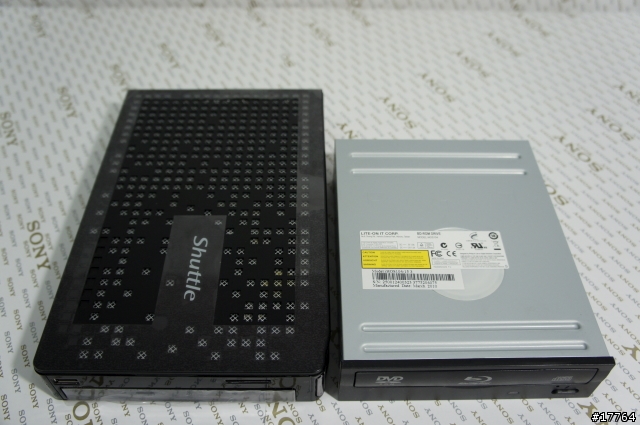

沒想到大小如同一台5.25吋光碟機
長度比5.25吋光碟機長一些
在這樣短小的空間 能放入那麼多原件 真的不容易

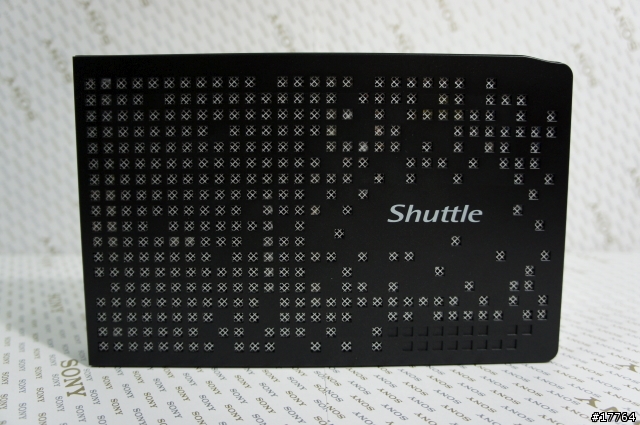

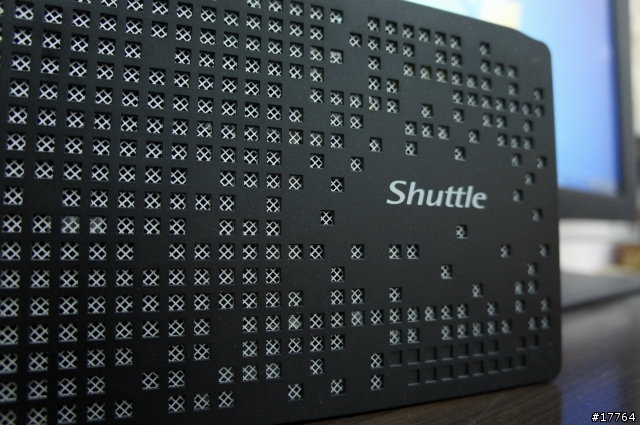

巧思設計滿天星散熱孔

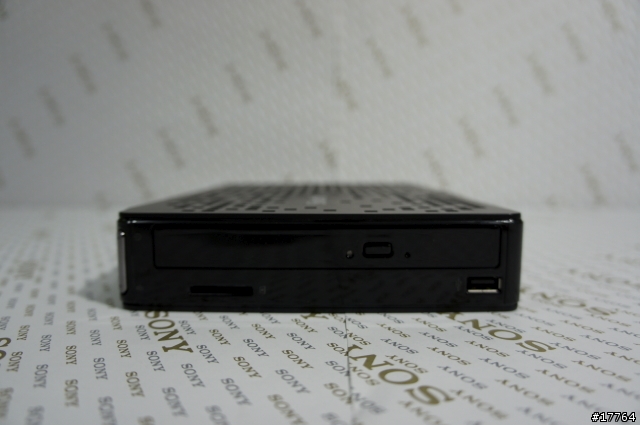

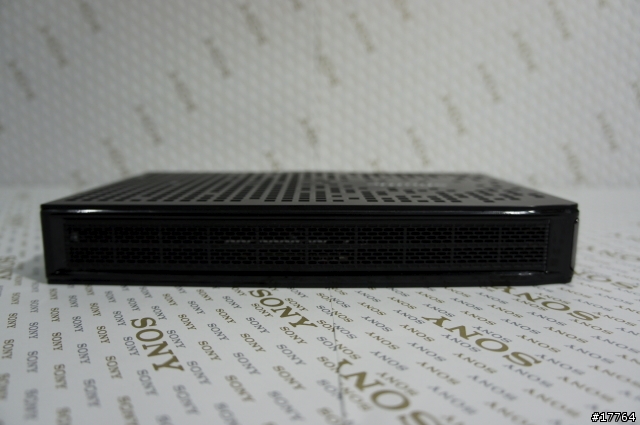

前端 提供薄型光碟機及高速USB一組 此外還有四合一讀卡機(支援SD/MMC/MS/MS PRO)
電源啟動鍵設計在右邊緣處

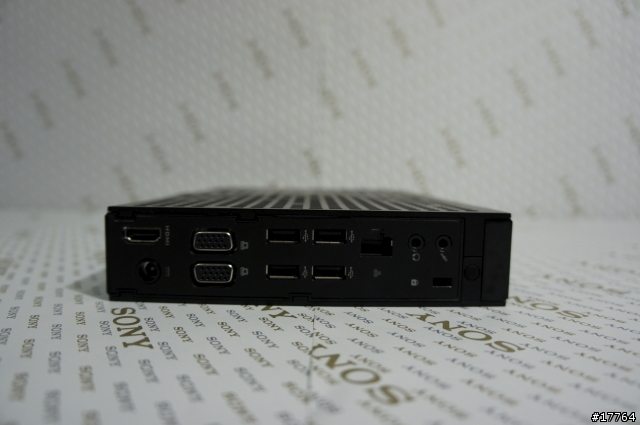

後端 左至又 HDMI、雙類比介面(ION機型 有一組D-usb無作用)、AC輸入、USB2.0x4 、LAN網路接口、無線網路802.11n、麥克風、耳機、Kensington防盜鎖孔

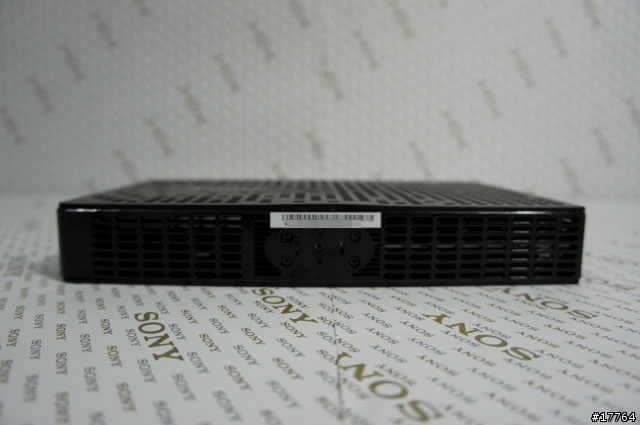

另一側提供立架鎖孔

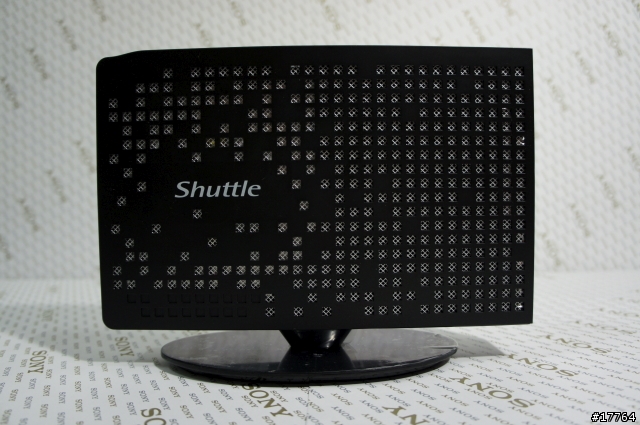

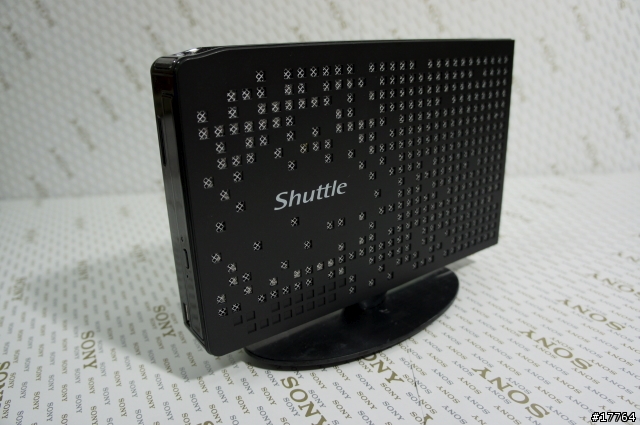

XS35直立樣
如不講的話 還以為是那家出的外接光碟機
接下來能瞧瞧 XS35 裡面放了什麼好料 拆解前先把後端軟墊拔起

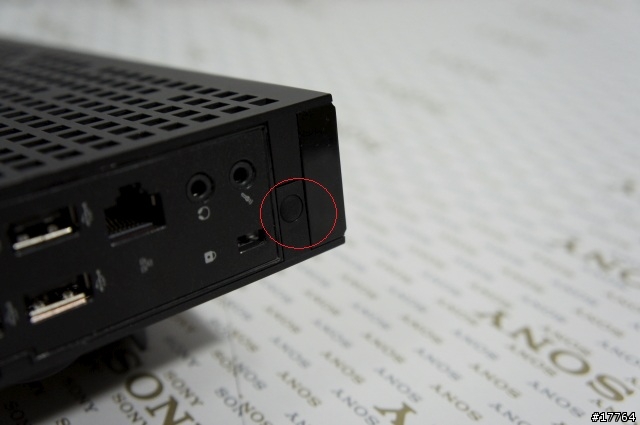

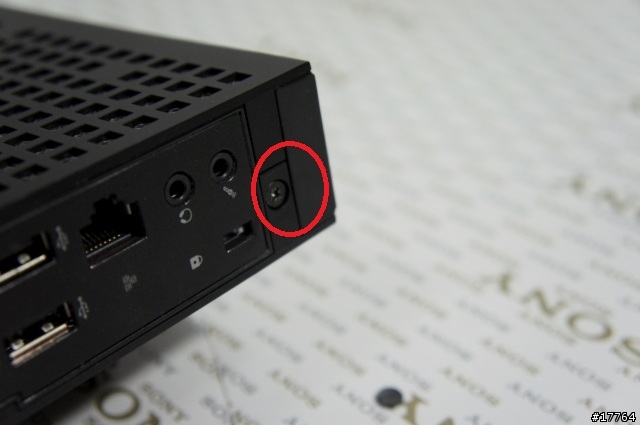

之後會看到一個螺絲 轉開他

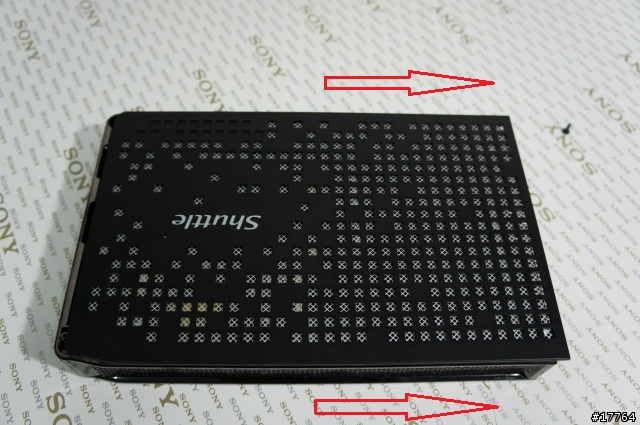

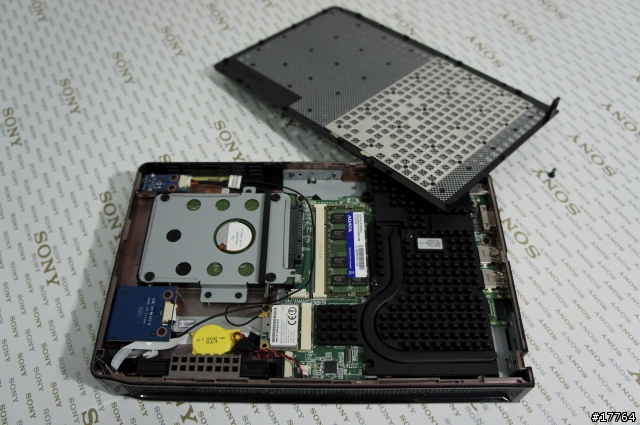

側蓋移除非常容易 只要往後面推 再往上提即可

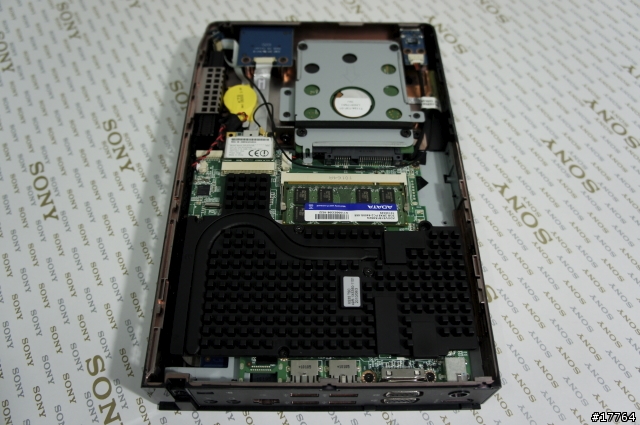

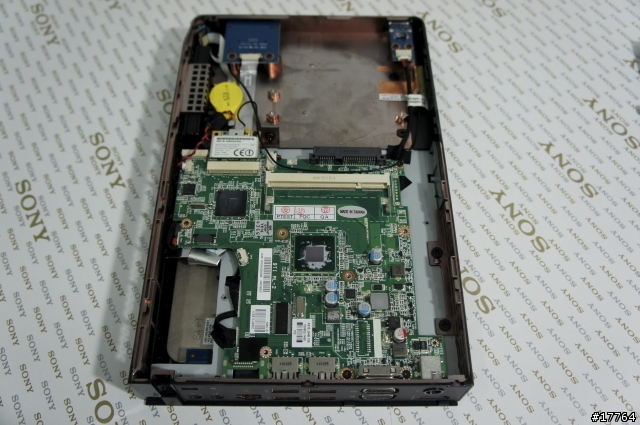

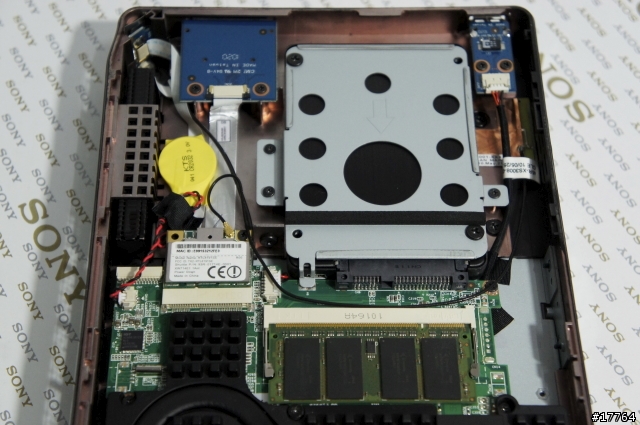

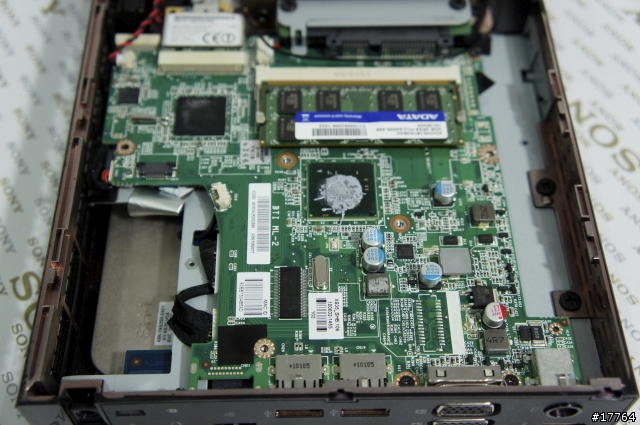

打開後 就能看到各原件

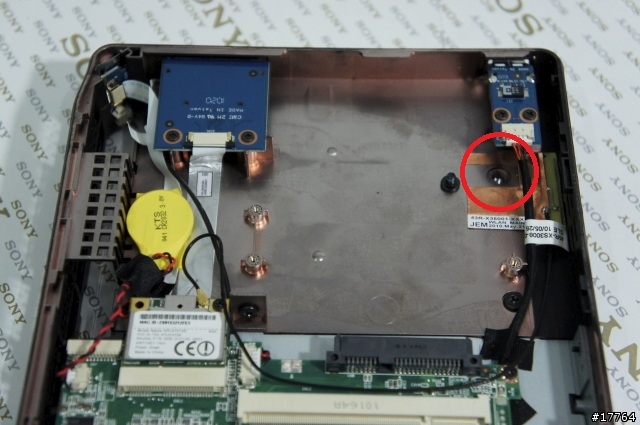

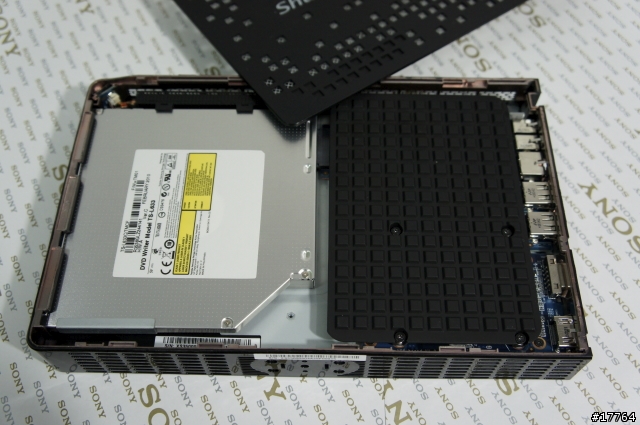

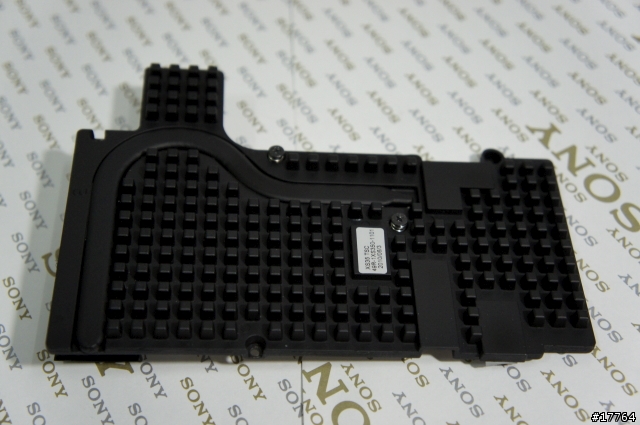

在圖中 底下 有一塊非常大的散熱盤
放掉6顆螺絲 就能取下(因為處理器是焊接式 所以非必要 不用去動他)

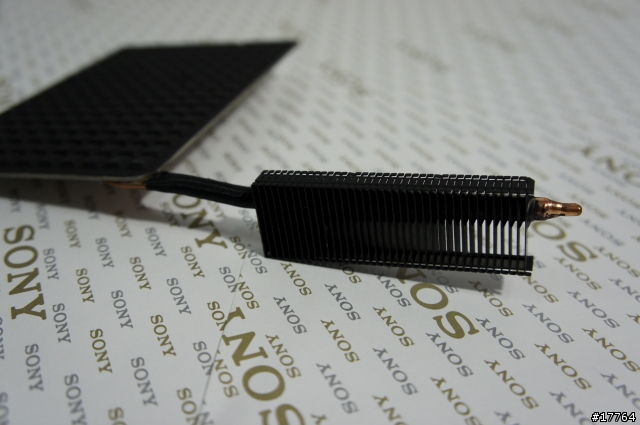

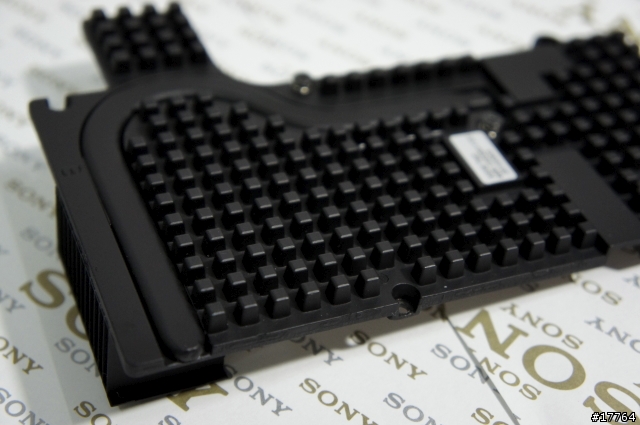

蜂窩型散熱排

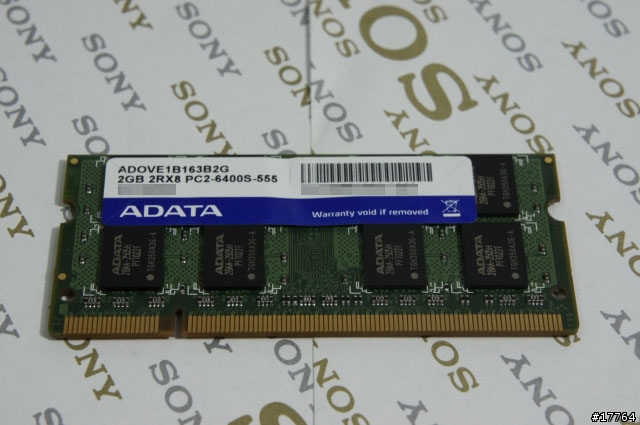

隨機搭配DDR2 800 2GB

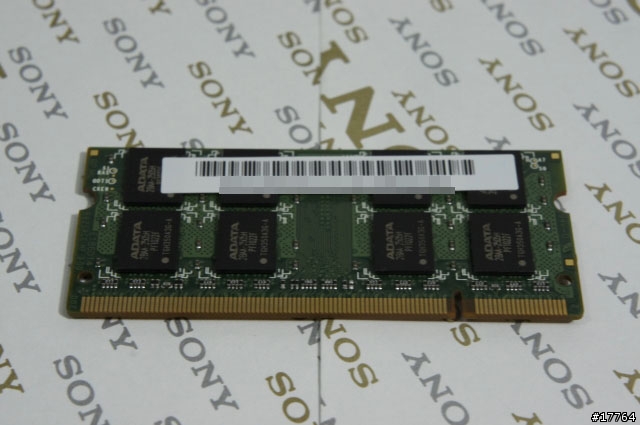

雙面設計 採用ADATA顆粒
雙面設計 採用ADATA顆粒

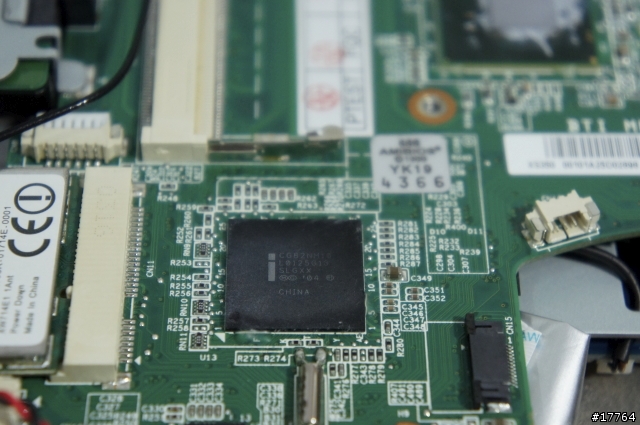

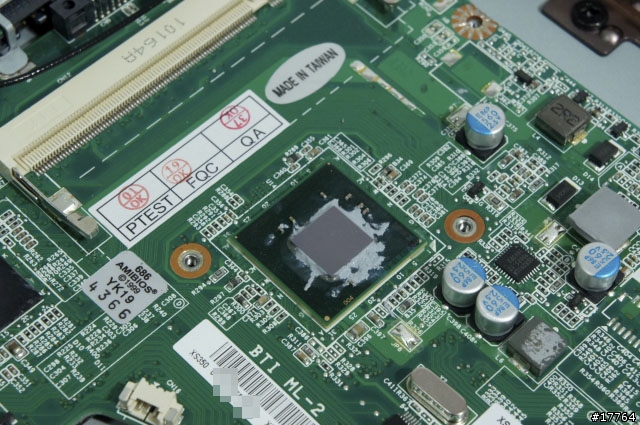

NM10 (Tiger Point) Express Chipset

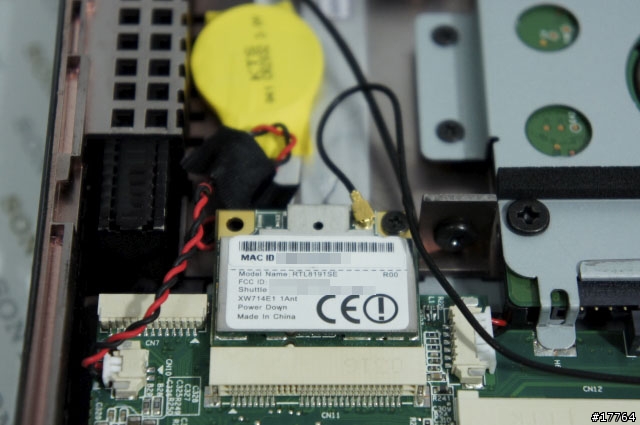

螃蟹無線網卡

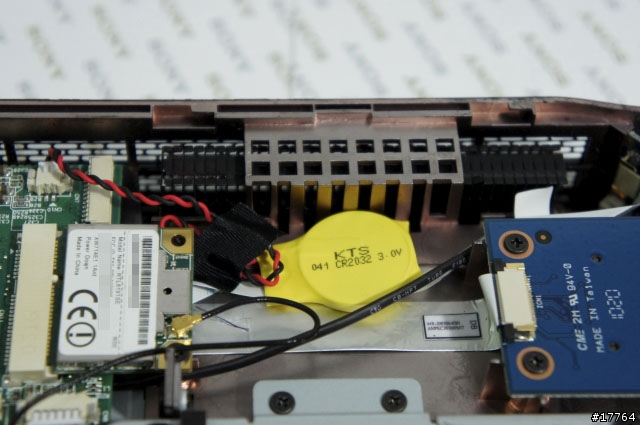

CMOS電池

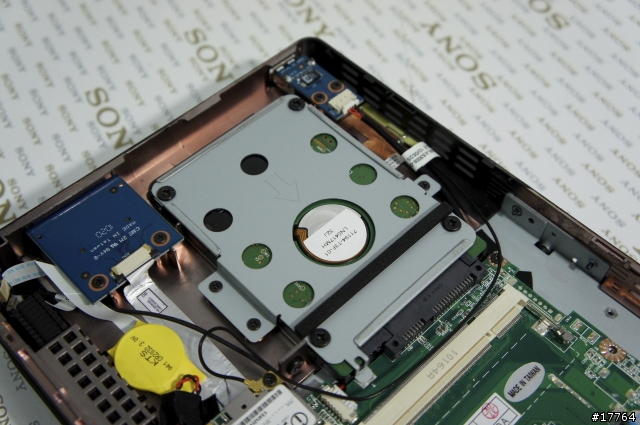

2.5吋硬碟

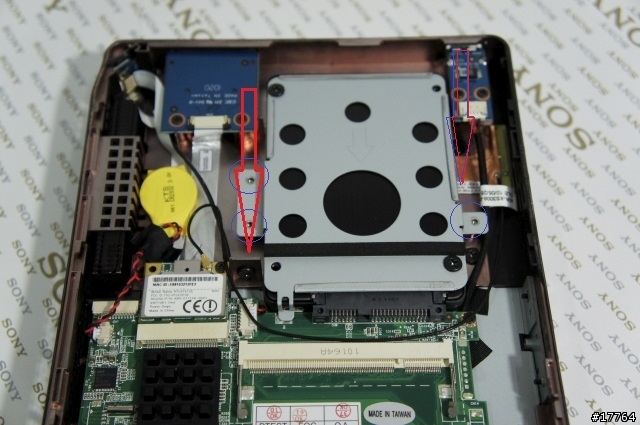

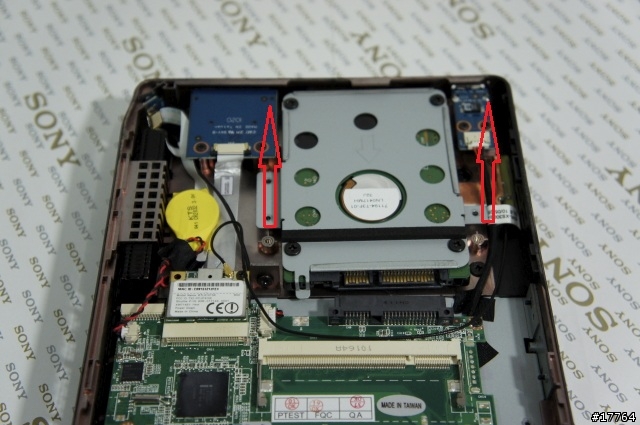

解開3顆螺絲 往外推就能取下硬碟
隨機搭配WD 500G(5400轉 8mb 厚度9.5mm 2.5吋)

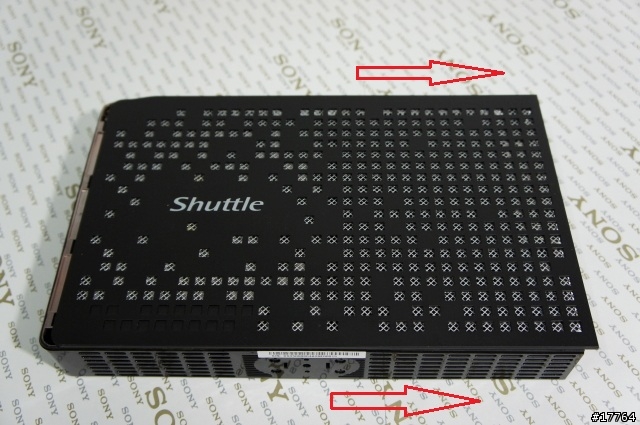

接下來翻到另一面 側擋版拆除方式一樣
巨大面積的散熱排
三顆螺絲 就可把拆除

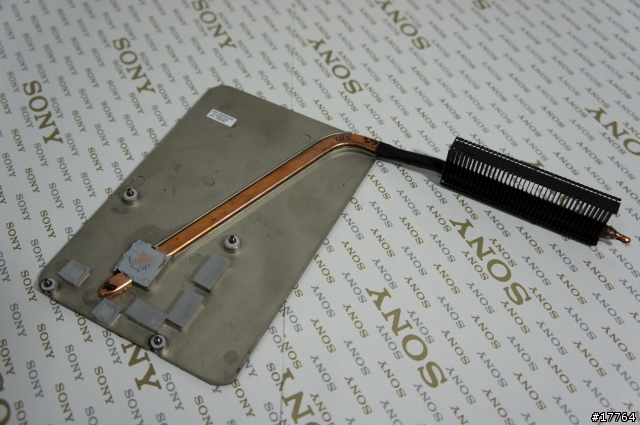

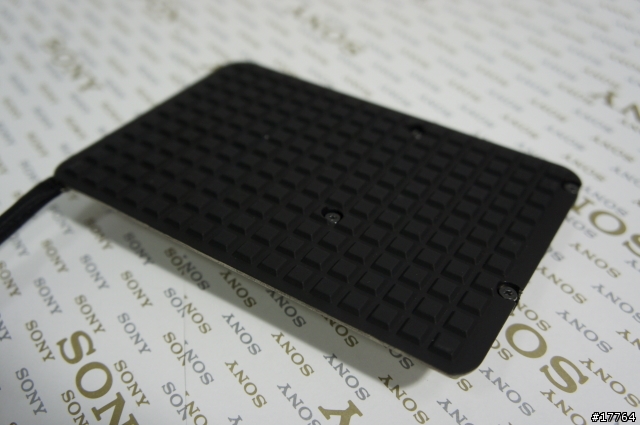

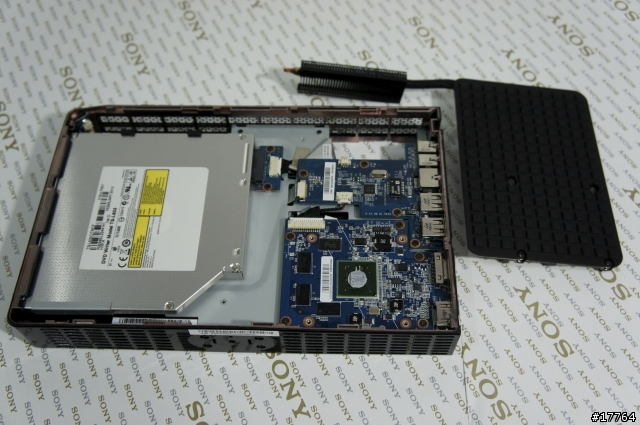

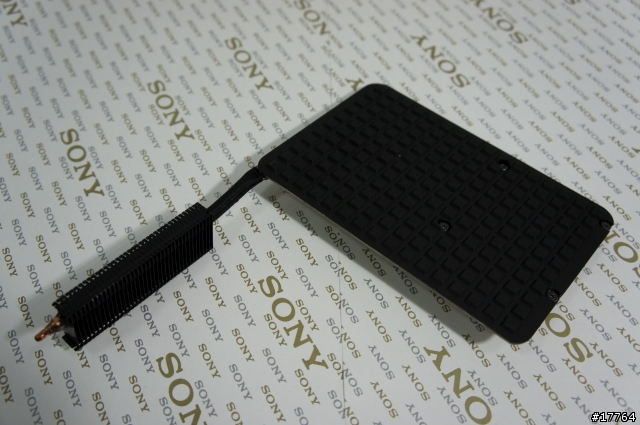

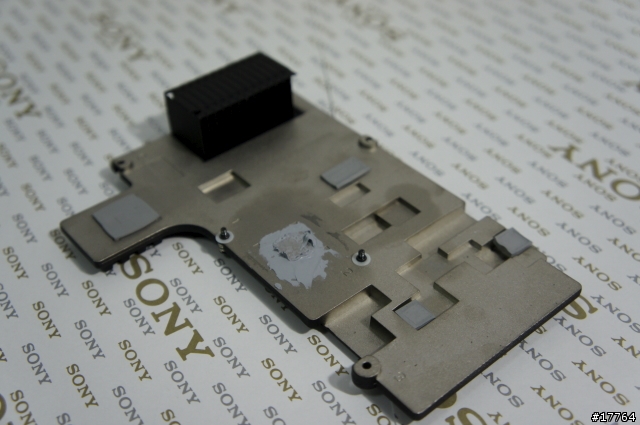

熱導管散熱盤

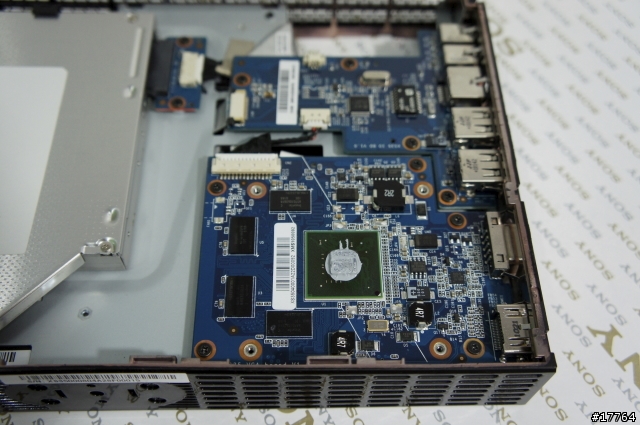

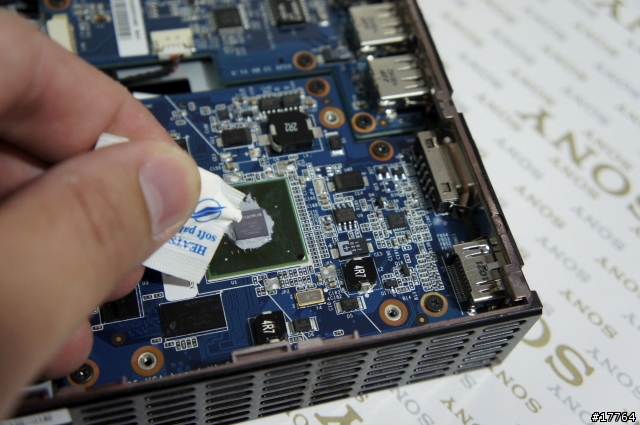

主機版另一面配置了ION晶片

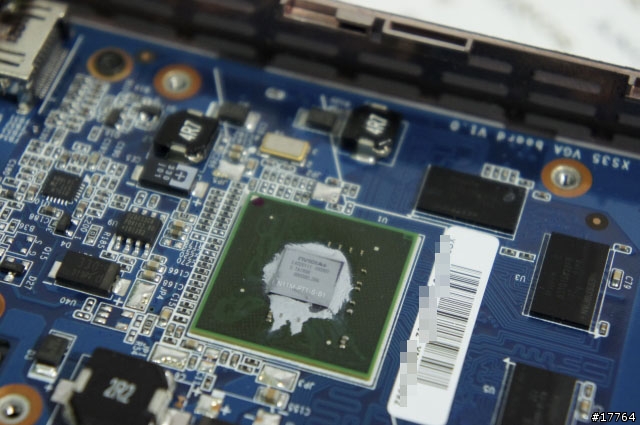

NVIDIA 核心為「GT218」的繪圖晶片

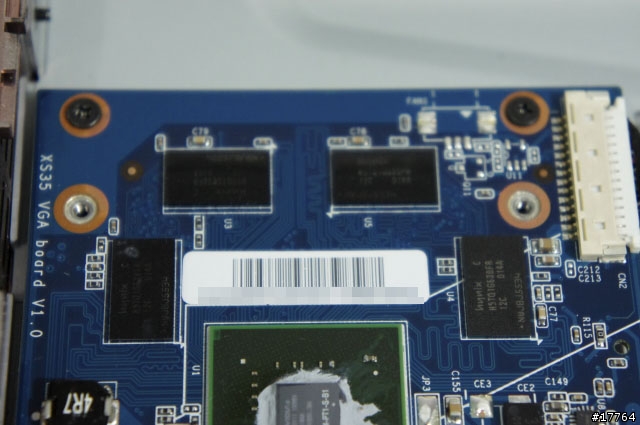

周圍佈了四顆記憶體
如要拆除光碟機 需要翻向硬碟那一面 解開一顆螺絲

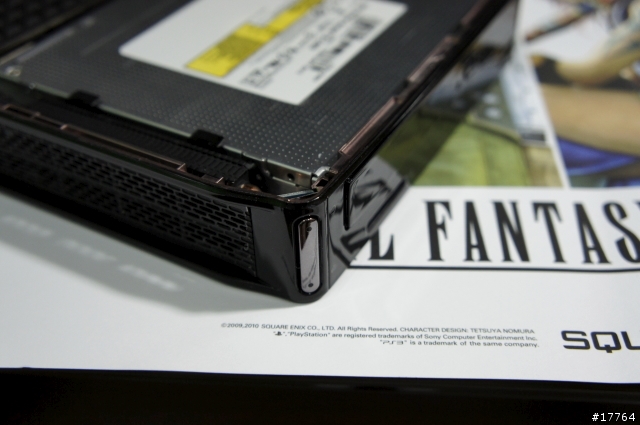

接下來光碟機往外推就能移除

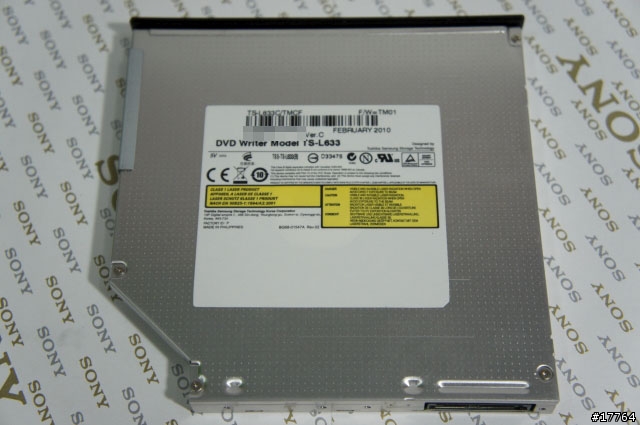

TS-L633 規格
Slim SATA interface DVD±R DL support Hot Plug & Play 2 MB buffer
Writing Speed: 6x DVD+R DL 4x DVD-R DL 5x DVD-RAM 8x DVD+R 8x DVD-R 24x CD-R 8x DVD+RW 6x DVD-RW 24x CD-RW
Reading Speed: 5x DVD-RAM 8x DVD+R 8x DVD-R 8x DVD-ROM 24x CD-R: 24x CD-ROM 24x CD-RW 8x DVD-RW 8x DVD+RW
放一張記憶體就能看出有多薄

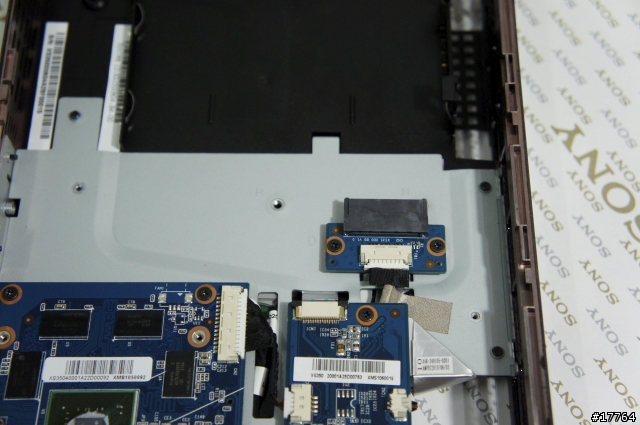

在特定機型 可能配置第二顆硬碟架
光碟機用的端子為CN2 硬碟用的為CN1 樣式不同

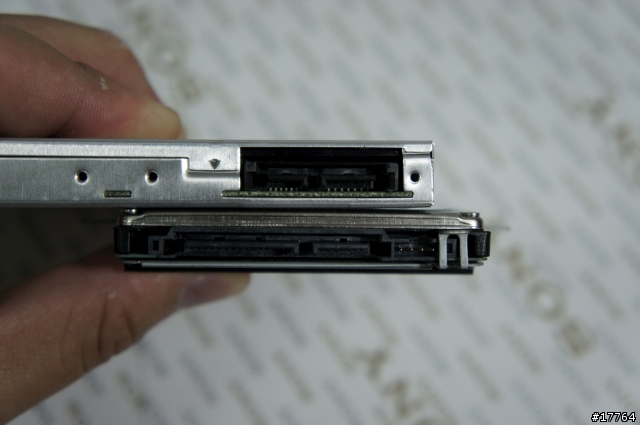

CN1 CN2接頭差異性

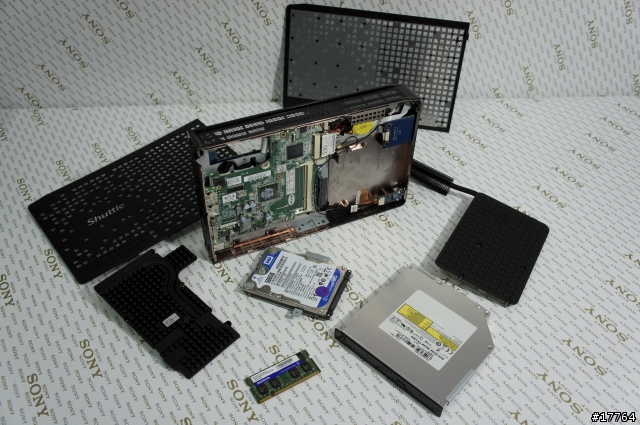

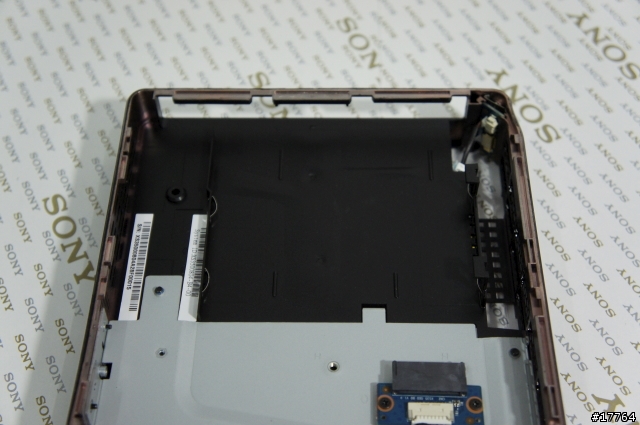

拆光光
看完內部圖 接下來按序組裝回去

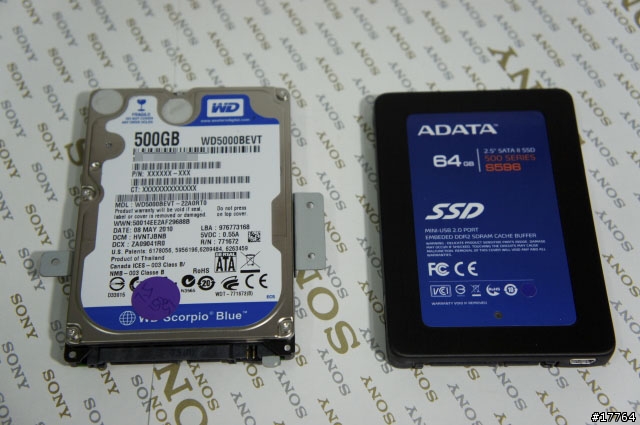

後來想想 如果用5400轉去測試也沒多大意義 不如換上SSD提升最大效能

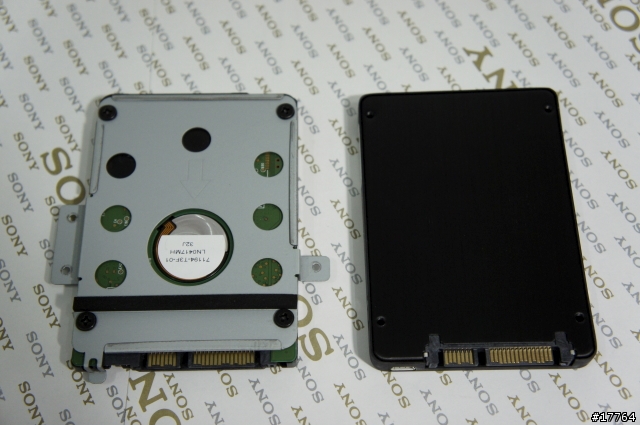

硬碟換裝也很容易
安裝時留意一下螺絲孔位再鎖緊
RAM槽只有一組 官方提供MAX 2G 手頭剛好有條單4G雙面D2 順利測試是否支援
RAM的安裝應該不用多講吧
電源啟動開關

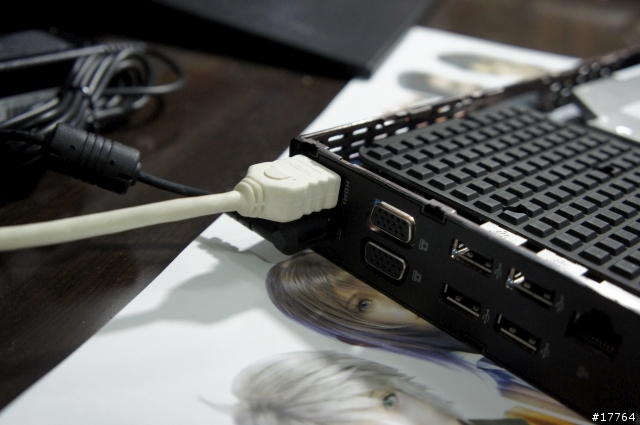

接上HDMI

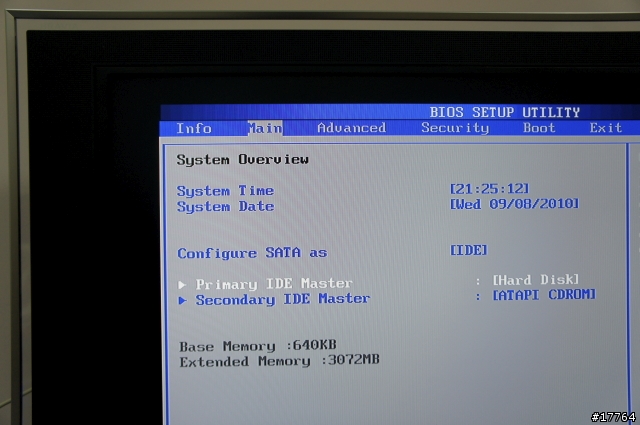

BIOS資訊
記憶體部份顯示3072MB

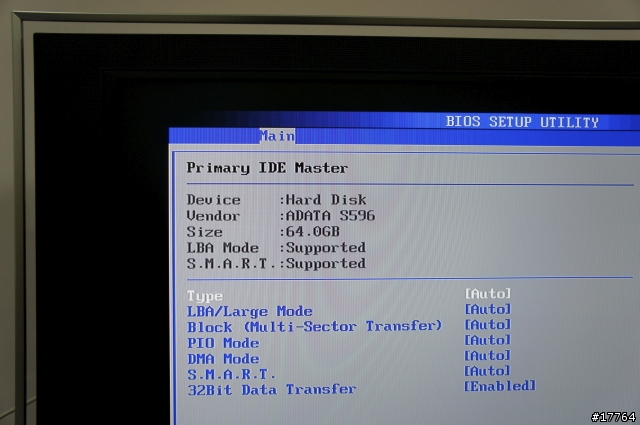

ADATA S596 64GB

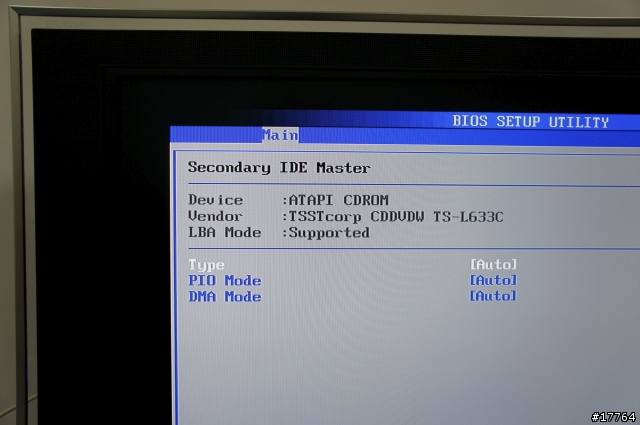

光碟機TS-L633C

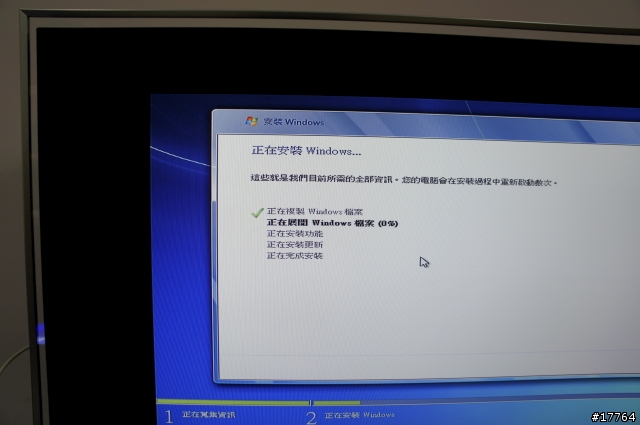

安裝win7 pro 64位元
隨附的驅動 有支援64位元版本

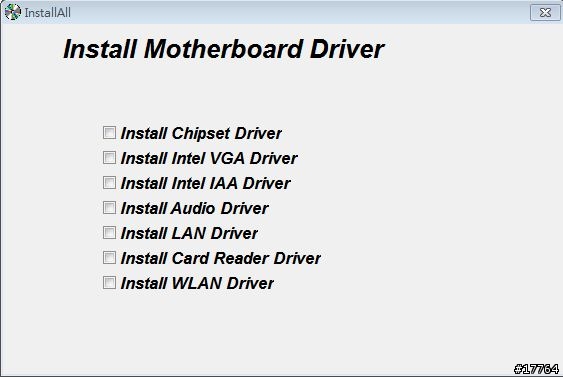

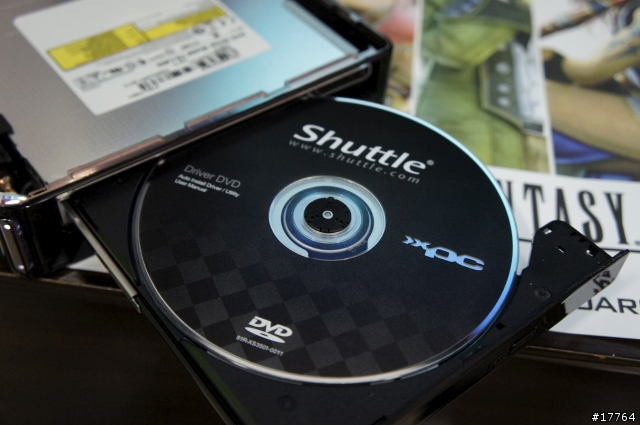

光盤安裝選單

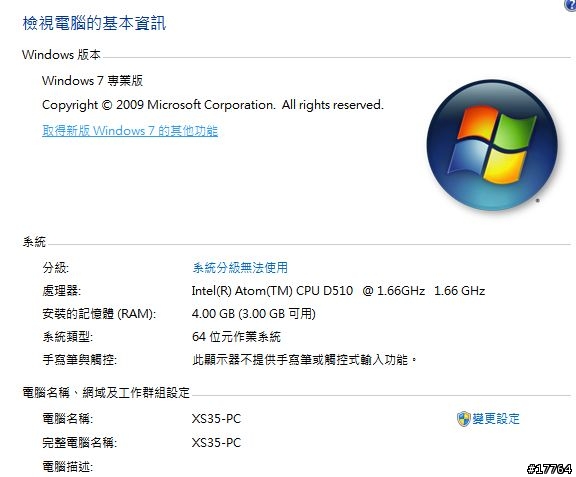

在系統內會抓到4GB(可用3GB)

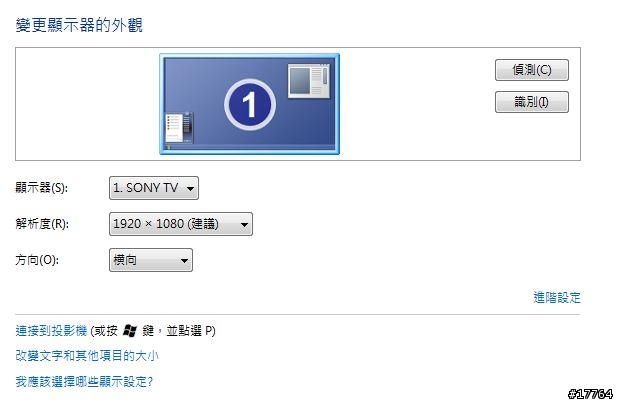

支援1920x1080輸出

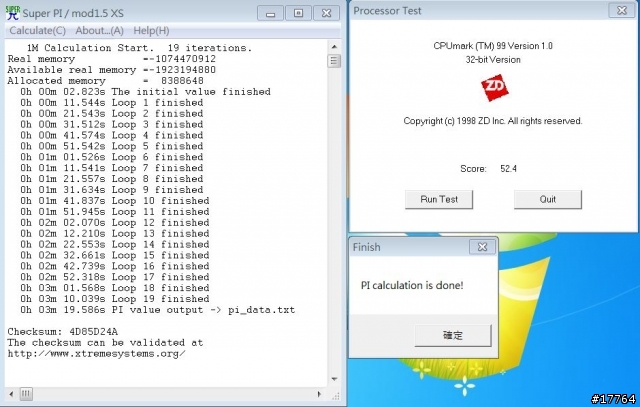

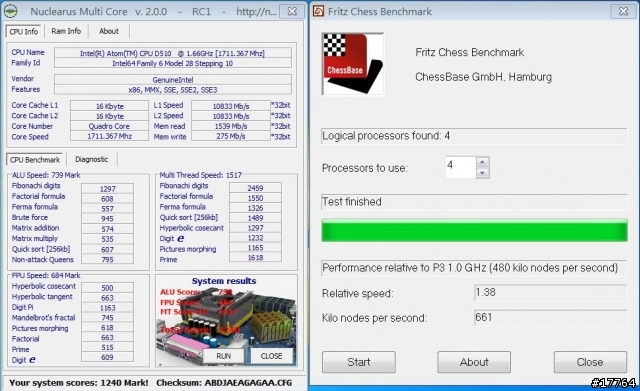

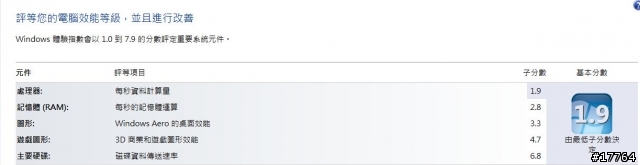

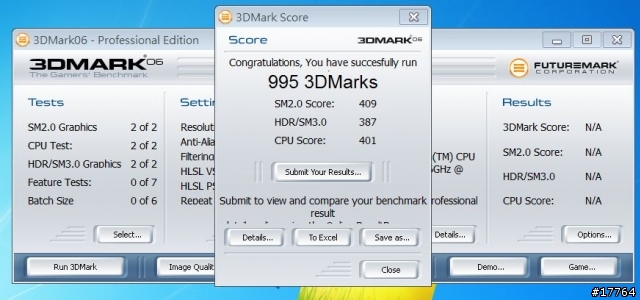

win7效能測試

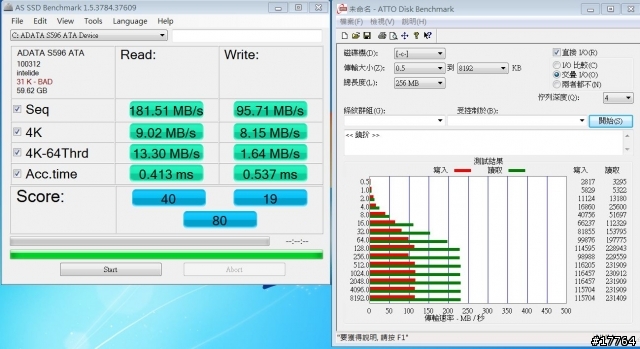

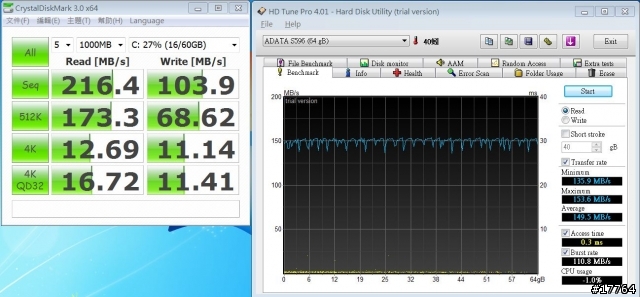

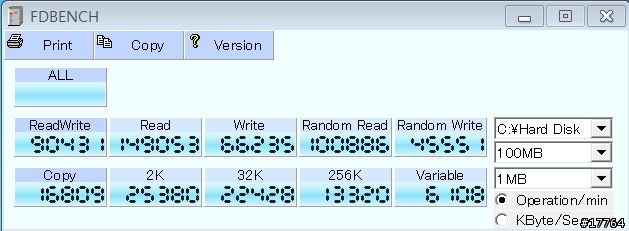

以下測試數據為威剛S596 非搭機WD500G 如有造成誤解請見諒

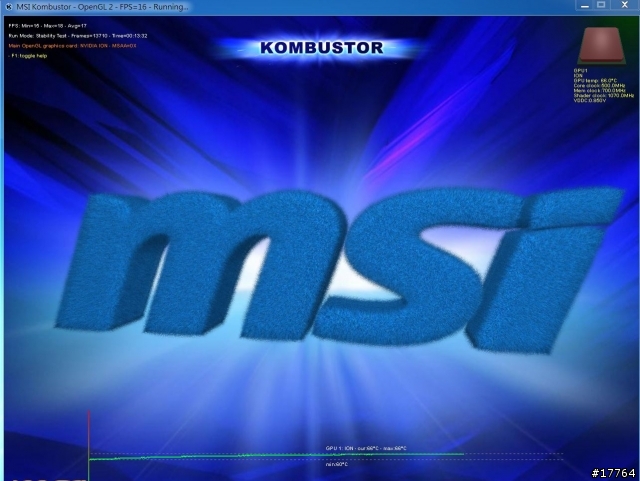

透過MSI提供的顯示卡熱機軟機 運作15分 GPU溫度維持在66度上下

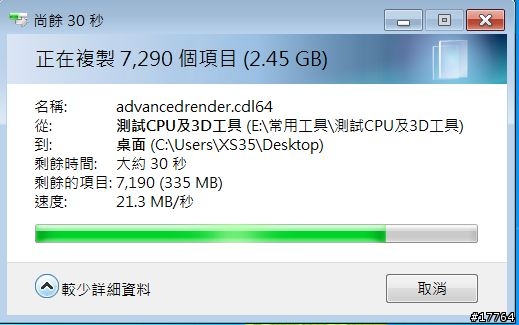

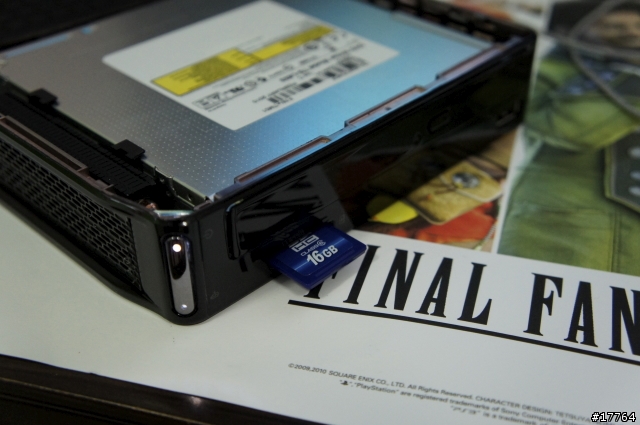

讀卡機部份也支援高速SDHC版本
速度平均在21.3~23間跳動

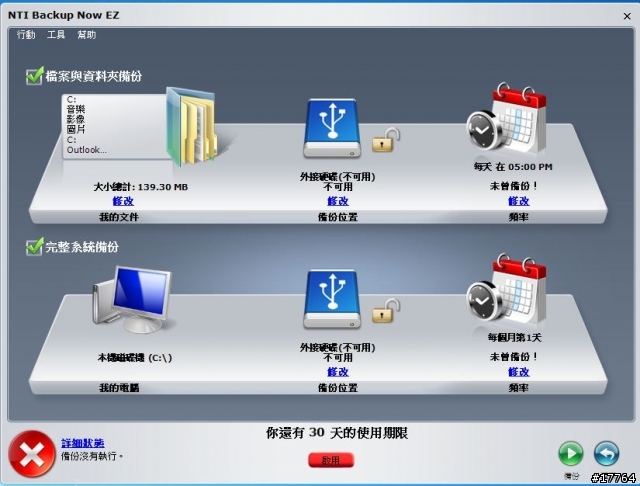

驅動CD內還附有一套備份軟體

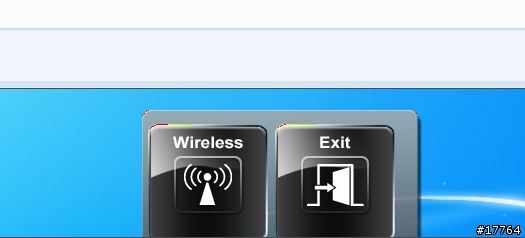

也另外提供無線網路軟體切換開關

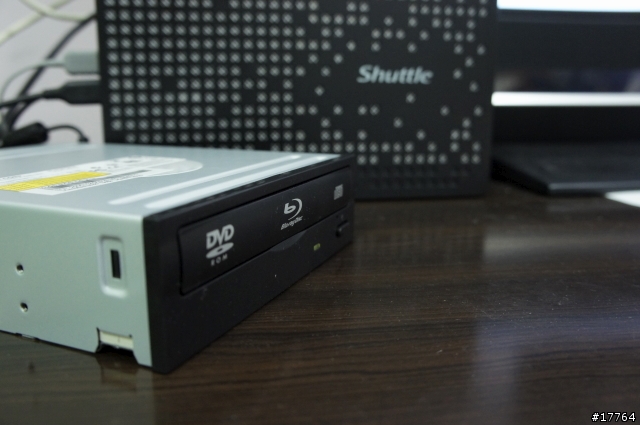

ION 高畫質藍光撥放 因為XS35並未搭載藍光撥放機 但透過USB外接裝置還是可實現
以下為實際撥放錄影(NEX5D錄製)
XS35在SSD的加持之下 如同加了渦輪版 獨特無風扇設計 運作少了惱人的燥音
也不會有灰塵吸入的困擾 原廠配置的500GB硬碟 不管要當成多媒體撥放機或是動物機
效能結能兼顧 此外XS35符合國際VESA懸掛 便於掛在顯示器後方 如同AIO有效利用空間
