LibreCAD教學：繪圖(太極 II )

本文使用LibreCAD繪製太極圖，以輔助線的方式繪圖。

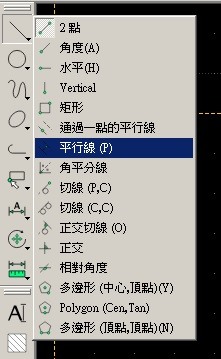

筆者於一開始任意繪製一垂直線後，於畫線指令集當中，點選平行線功能，並輸入平行距離值為50。將滑鼠移到線段旁邊，就會產生一平行線虛影，點選滑鼠左鍵後，就會正式產生平行線，我們一共需要5條平行輔助線。

畫線指令集 繪製垂直線 畫線指令集 輸入距離 滑鼠移至線段旁邊 5條平行輔助線
再使用畫圓指令，先點選中間的輔助線作為圓心，再點選最右側的輔助線做半徑，即可繪出太極外圓。

畫圓功能 太極外圓
使用雲弧線功能繪製半圓。依序點選左一，中間、中間及左二，第二個半圓則是右一，中間、中間及右二，即可完成兩半圓。之後在用畫圓功能，於左一及右一位置畫圓，最後刪除輔助線即可完成太極圖。

雲弧線指令集 兩半圓繪製 畫圓功能 輔助線為圓心 刪除輔助線 太極圖
輔助線主要是產出方便滑鼠點選線段，省略鍵盤輸入數值的工作，達到縮短繪圖時間的效果。另外，若是善用格點亦可得到同樣的效果；但格點若是遇到非整數等情況時，會無法使用，仍需自行繪製輔助線。


心得：
輔助線的本質，僅是把座標系的輸入法，改為距離的圖象呈現，轉為視覺化，讓使用者操作上較為直觀。
