LibreCAD教學：繪圖(太極 I )

本文使用LibreCAD繪製太極圖，採用較為傳統的方式，運用指令來給定值；對筆者來說，是個正統但效率較差的繪圖技巧。

筆者在學生時期，曾經因繪圖速度太快，被老師抓到，筆者採用非正規繪圖技巧，因此會分兩章節，來看看這種繪圖技巧的差異。


太極圖

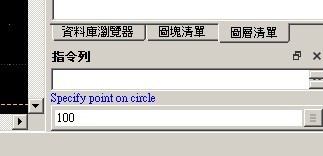

由於太極是由圓所架構而成的，因此主要都會用到圓型相關指令，一開始就是最基本的中心畫圓的方式。這種中心、點的繪圖方式，代表必須給它兩個座標值，第一個會被定義為圓心，第二個會被視為半徑。因此第一點我們給的值為(0,0)代表我在X軸0及Y軸0的位置，設定為圓心。第二點我僅填寫了100，這代表第二點是在X軸100的位置；此時因Y軸沒給值，會被定義為0。需特別注意，第二的點數值，並非是絕對座標，而是相對於第一點的數值。若初學者不容易理解，建議還是理解為，第一點輸入圓心，第二點輸入半徑。

畫圓指令集 給定圓心座標值 給定第二點座標值 圓心(0,0)，半徑100的圓

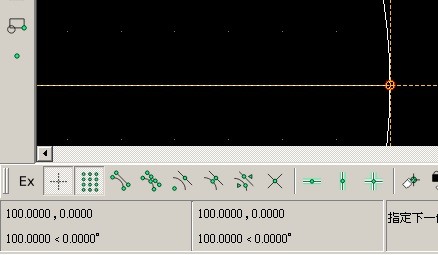

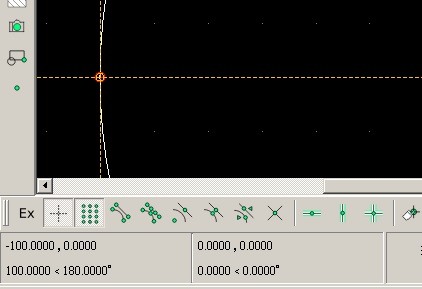

由於數值輸入畫圓的方式，剛已有簡單的示範，這裡筆者運用另一種方式畫出第二階段的半圓型。點選2點畫線功能後，用滑鼠左鍵依序點選圓的最左側、圓心及最右側，之後按滑鼠右鍵，取消畫線模式。若想用指令輸入給值，那就依序給(-100,0)、(0,0)及(100,0)亦可。這樣就會在圓中間，新增兩條水平線。此線段是要輔助後面繪圖使用，因此最後還要刪除，才是正常的太極圖案。這就是筆者在繪圖時的特殊之處，會有一些輔助的線段，來降低後續繪圖的難度。
畫線指令集 點選圓的最左側 點選圓心 點選圓的最左側 新增兩水平線 之後開啟抓點模式中的"補捉中間點"功能，就可以點選到線的中間點，方便後序繪圖。之後同樣是使用中心、點的繪圖方式，點選於兩線段的中間做為圓心，給定半徑10，繪製兩圓型。若是要用指令輸入的方式，則不需要多畫那兩條水平線，可直接給定兩圓心的座標值，分別為(-50,0)及(50,0)。
抓點模式 點選線段中間 繪製兩圓型 再來需要繪製兩個半圓，會使用雲弧線的指令集當中的中心，點，角度這功能。這代表要繪製非完全的圓線段，依序需要給定圓心座標點、半徑、開始的角度及結束的角度，也就代表滑鼠要點四次，或是指令要輸入四次。由於具備輔助繪圖的水平線，僅需在圖上依序點水平線中間（-50,0)，圓心(0,0)，圓心(0,0)及圓最左側（-100,0)即可完成半圓型。若使用指令輸入則是中心（-50,0)，半徑(50)，開始角度(0)及結束角度(180)。

第二半圓若使用滑鼠點選的話，依序為點水平線中間(50,0)，圓心(0,0)，圓心（0,0)及圓最右側(100,0)。若使用指令輸入則是中心(50,0)，半徑(50)，開始角度(180)及結束角度(0)；即可完成兩個半圓圖型。

雲弧線指令集 中心點 半徑 起始點 結束點 兩半圓弧

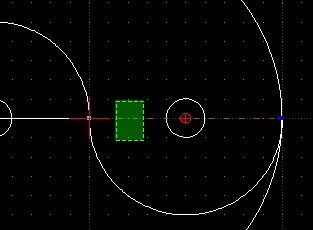

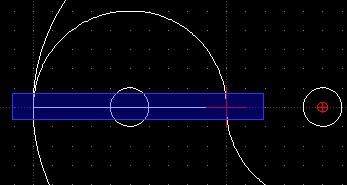

再來是要刪除兩水平輔助線，基本上選取線斷後，直接按鍵盤上的Delete就可以刪除。在此介紹一下選取的技巧，按住滑鼠左鍵後，若由右往左拉，則框選範圍會用綠色呈現，這時只要有接觸到此範圍的線段，都會被選到。但若是由左往右拉的，改以藍色呈現，則線段比需完全在此範圍，才算是被選到。刪除完成後，太極圖完成。

有框到就算 完全在範圍內才算 太極圖 由以上的繪圖方式可以發覺，利用座標的概念畫圖，實際上光靠鍵盤輸入就可以把圖畫完，這也是傳統式的教學方式。但這種方法對於空間尺寸概念不足的新手來說，會產生很大的障礙，不夠直觀。另外也會影響繪圖速度，對筆者來說，會增加10~30%的時間。

心得：
ibreCAD雖然具備繪圖功能，但少太多便捷的指令集，繪圖時間及觀念仍比不上目前主流的繪圖軟體。
