AUTOCAD之深淺遠近畫法 (第2頁)

yoanna173

yoanna173
個人積分：0分
文章編號：51872415

0分

11樓

2014-08-29 16:39

kindkill wrote:
我的AUTOCAD學...(恕刪)

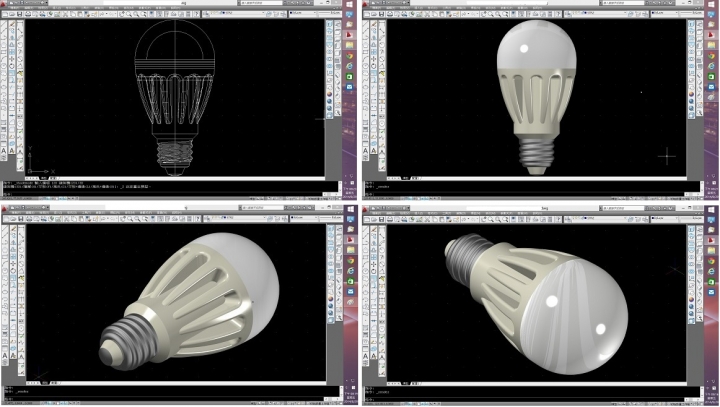

畫3D再拉工程圖比較快……

bluesystem

bluesystem
個人積分：2058分
文章編號：51873951

2058分

12樓

2014-08-29 18:00

樓主你需要的是去外面找一本最基本的教透視法的書，或是找有沒有網頁教這個的。
（找書店有教畫畫的書的那一區找看看，不然找基本素描）

這不是軟體問題，是人的美術基本觀念問題... 為什麼我記得學校（國中小學）有教過？

如果用紙筆畫不出來，用2D的autocad當然也畫不出來...

與失敗為伍者，天天靠盃都是別人的錯。與成功為伍者，天天跟失敗切磋直到不再出錯。

殘翼

殘翼
個人積分：75分
文章編號：51873994

75分

13樓

2014-08-29 18:03

yoanna173 wrote:
畫3D再拉工程圖比較...(恕刪)

....相當無奈
樓主你先了解自己要做的東西

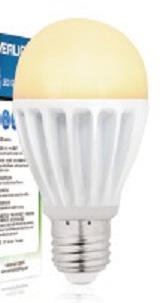

困難之處應該是指LED燈泡的散熱片

BUT!
這東西兩個視圖就搞定了...
肋版形狀尺寸為正視圖，上視圖表示肋板剖面及數量
最後補上肋的厚度或角度尺寸，樓主在意的球棒形狀
只需標明圓角大小，自然會出現
整個過程不需要多久，連3D都不用就能送出加工

跟3D不3D無關，視圖概念比較重要...

吾為台中人不食台中米

JQJQ

JQJQ
個人積分：918分
文章編號：51874441

918分

14樓

2014-08-29 18:38

kindkill wrote:
就是不能亂畫才頭痛S...(恕刪)

深淺無關製作

感覺上樓主應該 2D 不太會畫，應該不會畫齒輪，完整圖形喔不是簡略的標上齒輪型式。

省電燈泡很好畫，就兩個視圖而已，少部分得三個。

就我的觀念 3D > 2D > 2D半
3D很好畫前提要有概念
2D 就是基本功 ( 圖學很重要 )
2D半... 會的就是會，不會的怎麼教就是不會。
