請問如圖所示的這種loop符號該用甚麼軟體or該怎麼畫呢 ?

qop54u

qop54u
個人積分：1分
文章編號：62747310

1分

樓主

2016-12-17 12:02

請問如圖所示的這種loop符號該用甚麼軟體or該怎麼畫呢 ?

請問如圖所示的這種loop符號該用甚麼軟體or該怎麼畫呢 ?

請問如圖所示的這種loop符號該用甚麼軟體or該怎麼畫呢 ?

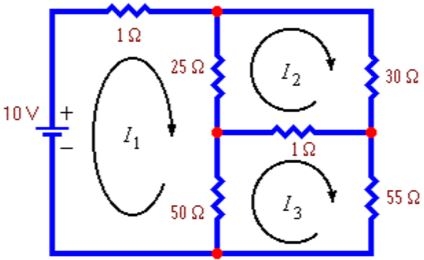

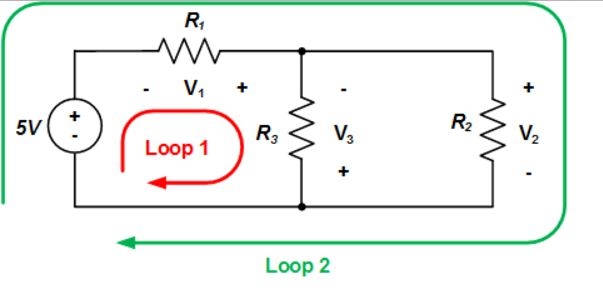

如圖所示(綠色、橘色、紅色、黑色)，請問有無大大可以指點迷津該如何畫出呢? 謝謝!

2016-12-17 12:02 發佈

文章關鍵字軟體 Loop 符號

雲雀屋
個人積分：552分
文章編號：62747829

552分

2樓

2016-12-17 13:22

qop54u wrote:
如圖所示(綠色、橘...(恕刪)

只是要畫出來的話，用小畫家就可以了…。

如果是要正式一點，可以用 Microsoft Visio 、 Adobe Illustrator 等。

要真的工作上能用，使用 OrCAD 或是 AutoCAD Electrical 吧…！

thi

thi
個人積分：499分
文章編號：62755963

499分

3樓

2016-12-18 15:03

試試這個 http://cacoo.com

我都用它來畫一些網路架構圖，剛進去看，也有支援電路的圖示。
