AutoCAD 2013 功能詢問 .. 謝謝

hbk527078

hbk527078
個人積分：34分
文章編號：46934891

34分

樓主

2013-10-30 11:27

各位前輩好
有個AutoCAD問題想要請教一下
還請大大們幫忙解惑
感謝!

由於自己AutoCAD實在不怎麼樣
且以前也沒好好學習
所以現在摸到大白鯊了

還懇請指導
謝謝!

小弟就先把圖PO上去說明了

(1.文字尺寸)
AutoCAD 2013 功能詢問 .. 謝謝

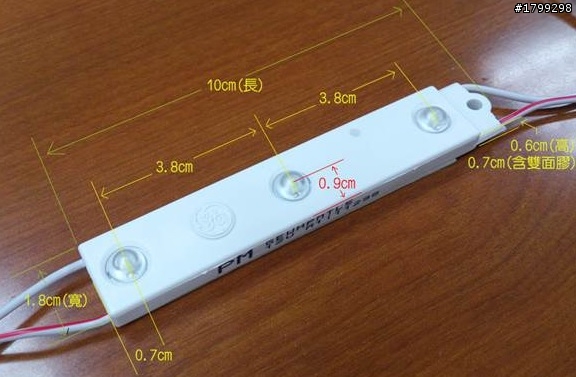

(2.燈點尺寸)

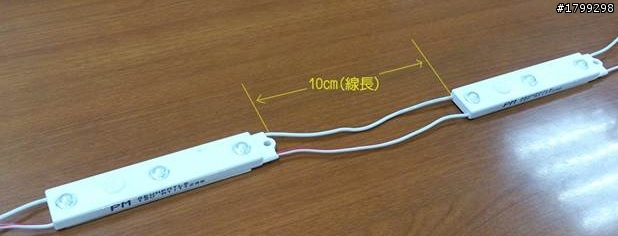

(3.燈點線長)

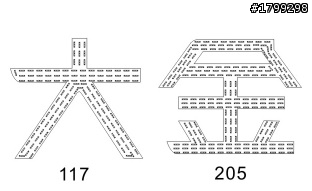

(4.燈點)

目前遇到一個問題就是
想請問AutoCAD是否有無功能可以計算出燈點的數量呢?

自己剛開始是請朋友幫忙計算
朋友是使用coreldraw軟體
他計算出來的[燈點數量]就是圖4
但是他怎樣算出來的公式和方法連說明都沒有就不鳥我了XD

以致後來我自己去用AutoCAD試試看
但是好像都沒結果
可能自己方法也有問題

我想請問就是使用AutoCAD 2013
已經知道文字尺寸..燈點尺寸..以及燈點線長 [這三個資料]
有無辦法可以計算出每一個文字中裡面燈點的數量呢?
還懇請有經驗的大大指點方向
感激不盡!!!

2013-10-30 11:27 發佈

文章關鍵字 autocad 2013 功能 2013

la小惡

la小惡
個人積分：0分
文章編號：46948995

0分

2樓

2013-10-31 0:53

不知道你圖四是怎樣的檔案，cad檔嗎？若你文字內的燈點圖形是圖塊的話，那算數量應該10秒就解決的事

hbk527078

hbk527078
個人積分：34分
文章編號：46952468

34分

樓主

2013-10-31 10:10

la小惡 wrote:
不知道你圖四是怎樣的...(恕刪)

呃
不好意思
我不知道附檔名是不是cad檔

因為朋友是使用coreldraw軟體算的
算完之後就PO圖片給我
然後我要跟他詢問是如何算出
他就不見了

請問您所說的[燈點圖形是圖塊的話]10秒就能算出
意思是指不需要套公式進去嗎?

還是說能否請教您是如何計算的?

我的方式是:

1. 測量面積的範圍畫一條閉合的聚合線畫出整塊樓板

2. 指令 "area" 指定第一個角點或 [ 物件(O) / 加(A) / 減(S) ]

3. 鍵入 "o"

4. 選剛剛畫的樓板

5. 下面指令視窗內就會出現面積及周長了

6. 用 "a" 指令把很多小塊面積一一點選得到總面積

這樣算我也不知道是不是正確的= = "

很煩惱當中

還懇請幫忙指點

謝謝您!!

ioj1009

ioj1009
個人積分：83分
文章編號：47258700

83分

4樓

2013-11-17 20:02

你的問題跟做法很奇怪
1. 你的問題是要問可以用幾個燈
不過你的做法是是在算面積
2. CAD填滿的方式應該只能填剖面線

建議先把燈變成圖塊,線型改為與字不一樣的
把燈放進去之後,隱藏掉字的線形,就剩下燈而已
然後用圈起來的方式,就可以知道有幾個燈了

至於圖塊怎樣插入字裏面,明天我幫你試看看

老弟,CAD好好學,出來工作很吃香的!!

la小惡

la小惡
個人積分：0分
文章編號：47461839

0分

5樓

2013-11-29 2:05

不知道您的問題解決了沒有？
你的目的是要知道可以用幾個燈，
所以不要去理會文字和燈點的尺寸，算面積更是沒意義，
您只要找出燈點這個圖形有什麼共同的特色就行了，
例如燈點本身是個圖塊，像樓上的大大所說，全部圈裡來，
不要選到不是燈點這個圖塊的東西，右鍵>性質，
你就會看到你選了多少圖塊，那就是你要的答案了，
若燈點不是圖塊呢？我們可以從圖二知道燈點有相同的寬度1.8cm，
然後右鍵>快速選取>線>長度>值：1.8>確定，
然後一樣右鍵>性質，也可以知道你選了多少個長度1.8的線段，
那也是你所要的答案。

jjhuang.tw

jjhuang.tw
個人積分：57分
文章編號：48116790

57分

6樓

2014-01-08 2:36

畫完之後.用select指令..

但是也要把東西畫出來才能算啊..
有很多種排法吧.

hbk527078 wrote:
各位前輩好有個Aut...(恕刪)
