這次補上目前Wi-Fi 6 的旗艦 CODA-5310！不過這台大致會跟著CODA-5370同時交替用，畢竟台灣大寬頻、凱擘，即屬於TFN網路系統的，已經逐漸往 FTTH 全光纖方向前進了(根據業內某個熟識的人跟我說的，這是好事，看來台灣大寬頻也是可以選擇的好網路，台灣大寬頻路由是真的不錯，TFN真的站起來了！)
CODA-5310真的是旗艦，散熱旗艦、晶片旗艦、重量旗艦(真的重
)屬於早期 Hitron 用來秀肌肉的看家機種，也是早期DOCSIS 3.1應對1Gbps~2Gbps頻寬的應對手段，當然這台也能應付未來的(也就是現在的)對等頻寬，不過 2Gbps/1Gbps 和 3Gbps/1Gbps 預計是安裝WiFi 7機種，目前尚未取得機器(可能我曾經差點取得，但沒拿到)
一樣取得報廢機器本體，但這台我選擇收藏。
------------------------------------CODA-5370外觀------------------------------------
---------------------------------------主機板內容---------------------------------------
拆下來後能還是CGN5-AP 的配放，天線不是模組化設計，然天線的布局，中規中矩、布局合理

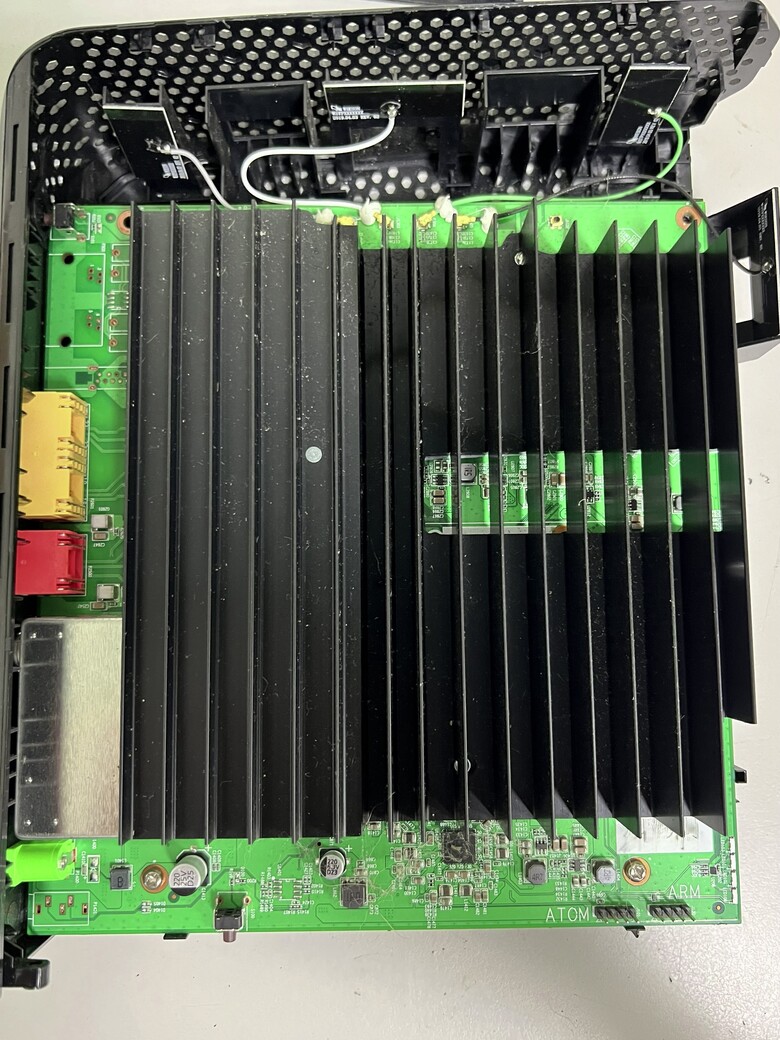

請好好看看這個碩大的散熱片......這台是我少數認為不需要加裝任何主動式散熱風扇的機種，因為這個熱容積是真的大，是那種真的讓人安心的解熱力。

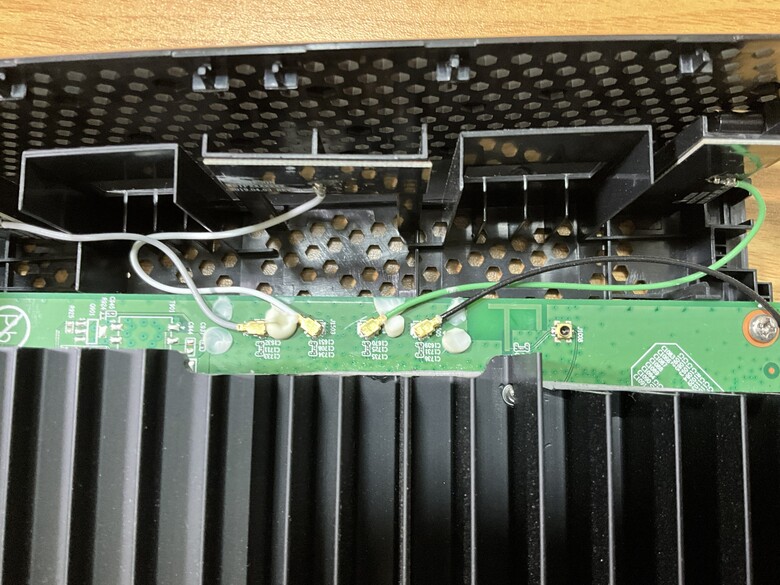

天線的布局，中規中矩、布局合理，但可惜不是6天線，不然那該有多好
取下散熱器後......主機板本體
正面的散熱器除了當CPU的散熱，也當WiFi本體和發射模組的散熱器，不過是「貼屁股散熱」(借用Geekerwan的調侃說法)，用著一片面積約90mmx45mm的3W的散熱墊片，用料豪華！
背面，不過已經卸下金屬製的固定框架和專門針對WiFI晶片的屏蔽金屬罩
背面其實也有一塊很大的固定框架，同時也當散熱器，當處理器和PHY晶片「貼屁股散熱」(借用Geekerwan的調侃說法)，也當WiFi本體和發射模組的散熱器。
WiFi本體和發射模組與處理器和PHY晶片的背面均都有貼上3W的散熱墊片
這個散熱品質是真的沒話說了
---------------------------------------晶片特寫與介紹---------------------------------------
####我們先看數據機的核心，也就是中央處理器####
中央晶片與記憶體
主處理器 SoC：MaxLinear（前 Intel）Puma 7 系列 FHCE2752
型號：FHCE2752
--Puma 7 系列高階晶片，Puma 7 Cable Gateway SoC：負責 DOCSIS modem、封包處理、路由／gateway 功能，並控制外接 Ethernet、Wi-Fi、記憶體與儲存裝置。
架構：Intel Atom / x86 架構，2 cores，2.5 GHz
--是的，是x86架構，Puma 6、Puma 7、Puma 8都是x86架構
MaxLinear 官方 Puma 7 reference platform 明確支援 DOCSIS 3.1、2×2 OFDM/OFDMA，以及 32×8 single-carrier channels，14nm 製程晶片，Intel 製造

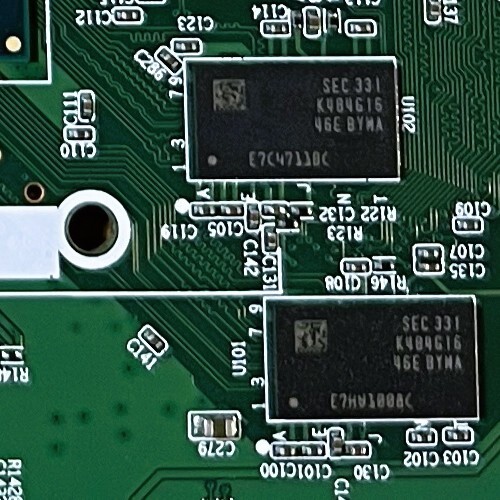

Samsung K4B4G1646E-BYMA ×2 — DDR3L RAM
規格：4 Gb、256M×16、8-bank、DDR3L-1866、933 MHz clock、13-13-13 timing；1.35 V 版本可以向後相容於 1.5 V DDR3。
--每顆是 4 Gbit DDR3L SDRAM = 512 MB，總共 1GB
####我們再來看看WiFi晶片####
兩個獨立的5G和2.4G晶片，SLN24（WAV614）與 SLN25（WAV624）大約 2019～2020 年 Wi-Fi 6 世代初期，是 Intel 網通產品線乃至整個家用 Wi-Fi 市場的「最高旗艦級（Flagship / Top-tier）」位階。
是 Intel 為了對抗博通（Broadcom）與高通（Qualcomm）頂級旗艦方案所打造的規格頂點

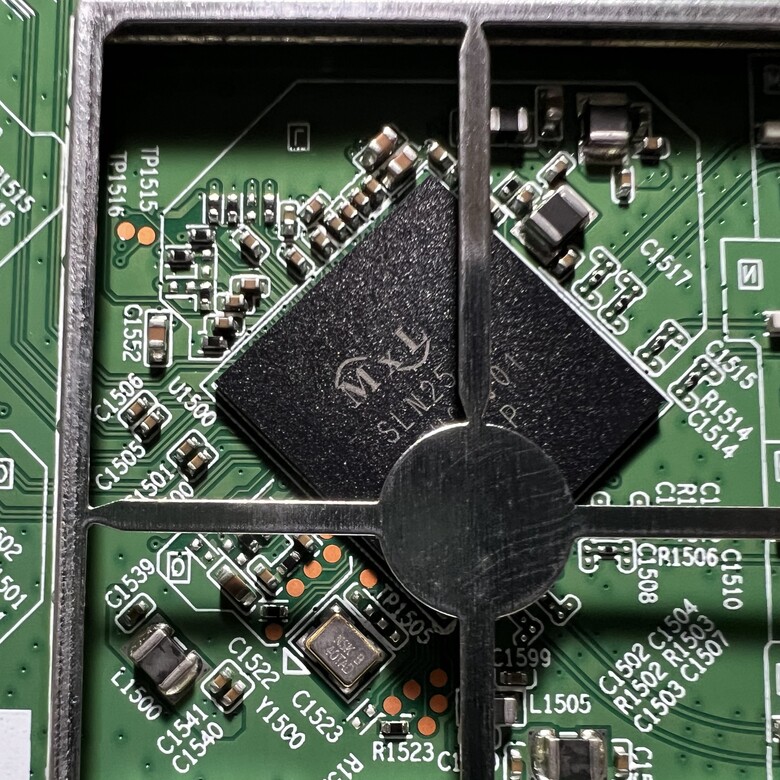

正式料號： WAV624A1MC
型號：MaxLinear(Intel) XWAY WAV624
--5 GHz Wi-Fi 6 無線 SoC，屬於 WAV600 家族，支援最高 4 條 spatial streams，為 4×4 MIMO 晶片。硬體最高支援 160 MHz channel width，在 4×4、160 MHz、1024-QAM 條件下 PHY rate 最高約 4.8 Gbps。
雖然有點忘記，但 Hitron 台版貌似實際韌體僅開放 80 MHz，有點自廢武功。
這個晶片組合，即WAV614 + WAV624的定位是AX6000，而論散熱和性能，開到AX6000都是能做到的。
規格：IEEE 802.11ax Wi-Fi 6、5 GHz、最高 4×4 MIMO／4 spatial streams、20/40/80/160 MHz、OFDMA、MU-MIMO、1024-QAM、beamforming、LDPC、STBC、最高 PHY rate 約 4.8 Gbps、最多支援 256 clients、PCIe host interface、Full CPU Offloading，MRQFN-244 封裝。

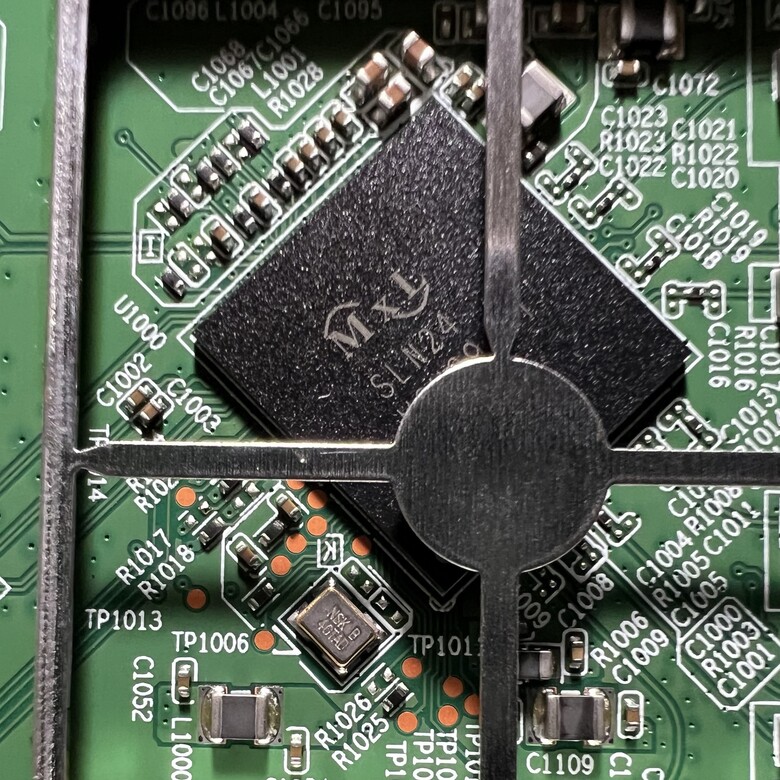

正式料號： WAV614A1MC
型號：MaxLinear(Intel) XWAY WAV614
--2.4 GHz Wi-Fi 6 無線 SoC，屬於 WAV600 家族，支援最高 4 條 spatial streams，為 4×4 MIMO 晶片。主要負責 2.4 GHz 頻段，最高支援 40 MHz channel width，在 4×4、40 MHz、1024-QAM 條件下 PHY rate 最高約 1.14 Gbps。
規格：IEEE 802.11ax Wi-Fi 6、2.4 GHz、最高 4×4 MIMO／4 spatial streams、20/40 MHz、OFDMA、MU-MIMO、1024-QAM（MCS 10–11）、beamforming、LDPC、STBC、BSS Coloring、Spatial Reuse、Target Wake Time（TWT）、最高 PHY rate 約 1.14 Gbps、最多支援 256 clients、32 virtual APs per radio、PCIe Gen2/Gen3 host interface、Full CPU Offloading，MRQFN-244（15 × 16 mm）封裝。
####最後再來看看PHY晶片####
這裡有發生一個很有趣的問題，我發現 Hitron 這裡有微微的更換用料，雖然影響不大，但也看得出來會有換料的時候
--------------------------上次拆的--------------------------

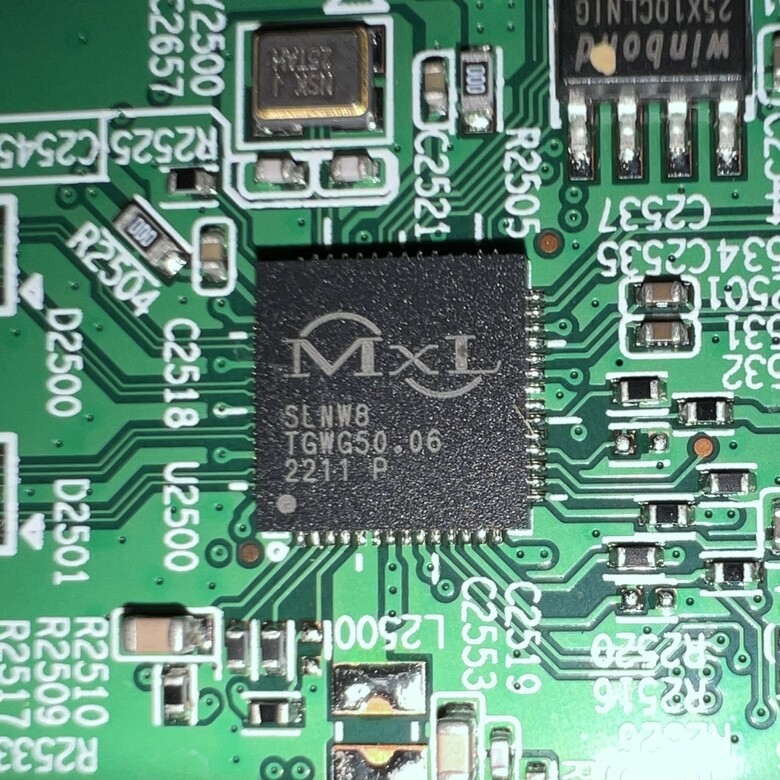

用得是SLMHB + SLNW8
--------------------------我手上收藏的--------------------------

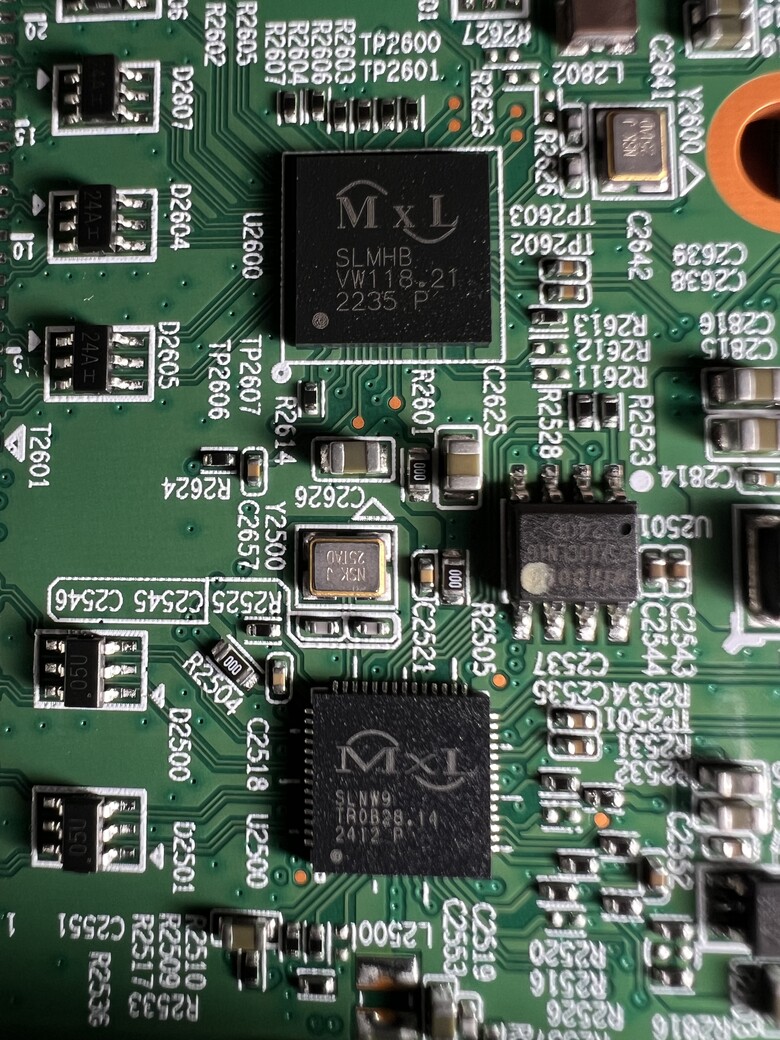

用得是SLMHB + SLNW9
差別在於內部是否支援「MACsec（媒體存取控制安全層）硬體加密功能」，但看來 Hitron 韌體應該沒有包含這個功能，所以才會有換料的事情。
那我介紹以SLMHB + SLNW9作為說明
--------------------------PHY晶片介紹--------------------------

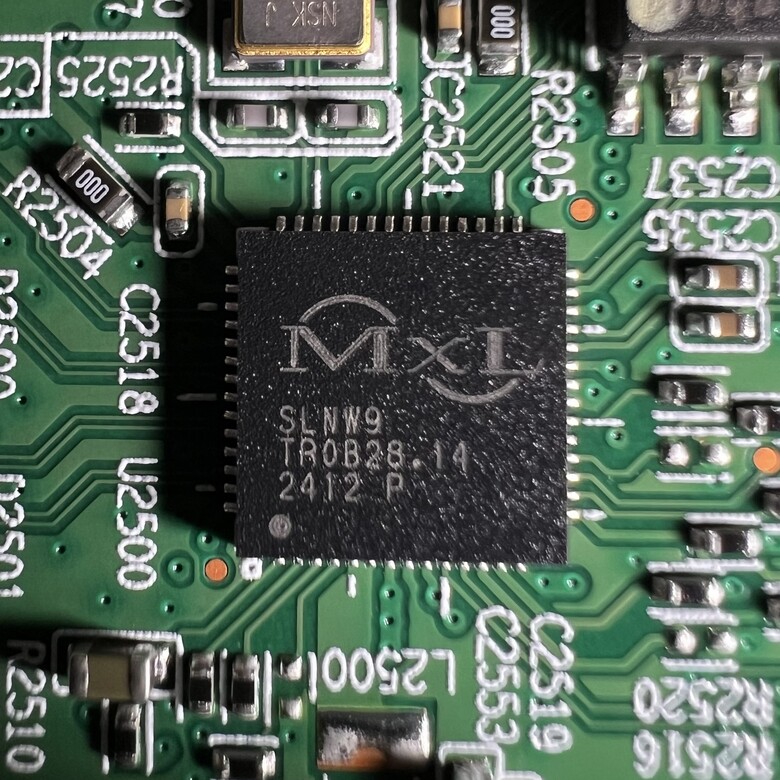

MaxLinear (Intel) GPY212C0VC — 2.5 Gigabit Ethernet PHY with MACsec
型號：SLNW9 GPY212C0VC
--單埠 2.5GbE PHY，負責將主處理器／交換器的 Ethernet 訊號轉換成 RJ-45 使用的 10/100/1000/2500BASE-T。Host 端使用 SGMII / SGMII+，2.5GbE 時為 3.125 Gbaud，CODA-5310 的 2.5Gbps LAN 即使用這顆 PHY。
相比 GPY211，GPY212 額外支援 IEEE 802.1AE MACsec，可進行線速 Layer 2 硬體加解密。用於CODA-5310的 2.5Gbps。
規格：10/100/1000/2500BASE-T、SGMII/SGMII+、Auto-Negotiation、Auto MDI/MDI-X、IEEE 802.3az EEE、IEEE 802.1AE MACsec、IEEE 1588v2 PTP、Wake-on-LAN、cable diagnostics、最高 10 KB jumbo frame，VQFN-56（7 × 7 mm）封裝。
MaxLinear (Intel) GSW140A3MC — Gigabit Ethernet Switch
型號：SLMHB GSW140A3MC
--6-port non-blocking Gigabit Ethernet Layer-2 switch，內建 4 個 Gigabit Ethernet PHY，另外提供一組最高 2.5Gbps SGMII+ uplink，以及一組最高 1Gbps RGMII uplink，可避免交換器與主 SoC 之間被限制在 1Gbps。
規格：4× 10/100/1000BASE-T PHY、1× 2.5Gbps SGMII+、1× 1Gbps RGMII、128 KB packet SRAM、9 KB jumbo frame、2048 MAC addresses、4096 VLAN、IGMP/MLD snooping、QoS、IEEE 802.3az、IEEE 1588v2／802.1AS，MRQFN-105（8 × 8 mm）封裝。
與 CGN5-AP 使用的 SLMHA（GSW141A3MC）相比：
SLMHB GSW140：SGMII+ uplink 最高 2.5 Gbps
SLMHA GSW141：SGMII uplink 最高 1 Gbps
---------------------------------------結論---------------------------------------
仲琦科技 Hitron CODA-5310 Wi-Fi 6 是一台相當典型的 Puma 7 世代旗艦 DOCSIS 3.1 dual-band cable gateway。整體硬體性能大致屬於 DOCSIS 3.1 2×2 OFDM/OFDMA + DOCSIS 3.0 32×8 + 2×2 2.4 GHz Wi-Fi 6 + 2×2 5 GHz Wi-Fi 6 + 160 MHz + 2.5GbE 的等級。不過 Hitron 在台版方面鎖了 160Mhz 的能力。
Puma 7 官方 reference platform 本身也是以 DOCSIS 3.1、Wi-Fi 6、2.5GbE 與 Gigabit Ethernet switch 為核心設計......CODA-5370 說過的部分我就不寫了，以免增加無效內容。
CODA-5310 的設計重點與 CODA-5370 剛好相反，完全是向著頂尖而設計，但是太多部分被韌體封鎖導致自廢武功，用得像一台 CODA-5370 ，這也是為何後來廠商都改用 CODA-5370。
這台定位上與優勢在於，CODA-5310是先發優勢，是最早在推出 1Gbps/50Mbps 時期搭配的機種，以及那無與倫比的散熱和旗艦 WiFi 晶片，畢竟獨立 2.4Ghz 和 5Ghz 仍舊大於整合。
個人根據拆過的數據機們的經驗談，論散熱和性能的整體評估，我個人是......
CODA5310>CODA5370>CGN5-AP=CGNM3550(3550的WiFi因為天線因素表現比較好)
本系列暫時告一段落，往後若有拿到 WiFi 7 或者 CBN 的數據機機種我還會再更新。
