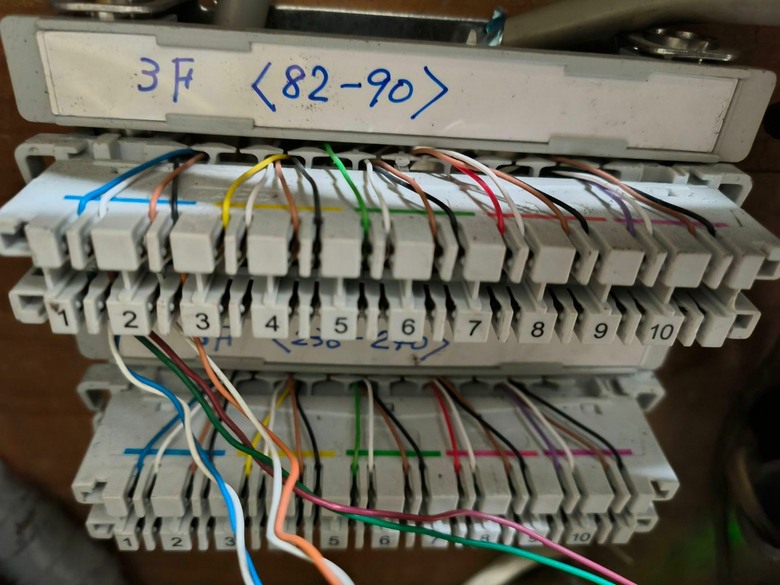

C型端子上排（外線端）：連接從大樓電信機房或中華電信引進來的公用外線（局線）。
C型端子下排（內線端）：連接各個房間對應出來的室內電話線路。

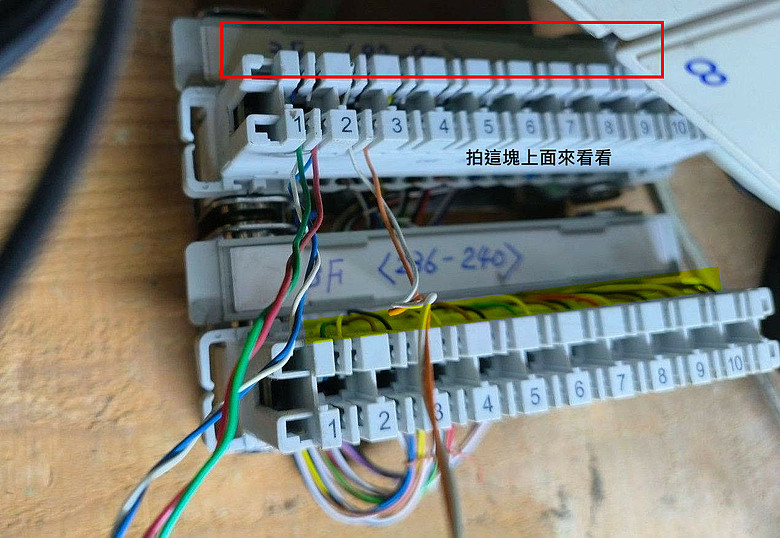

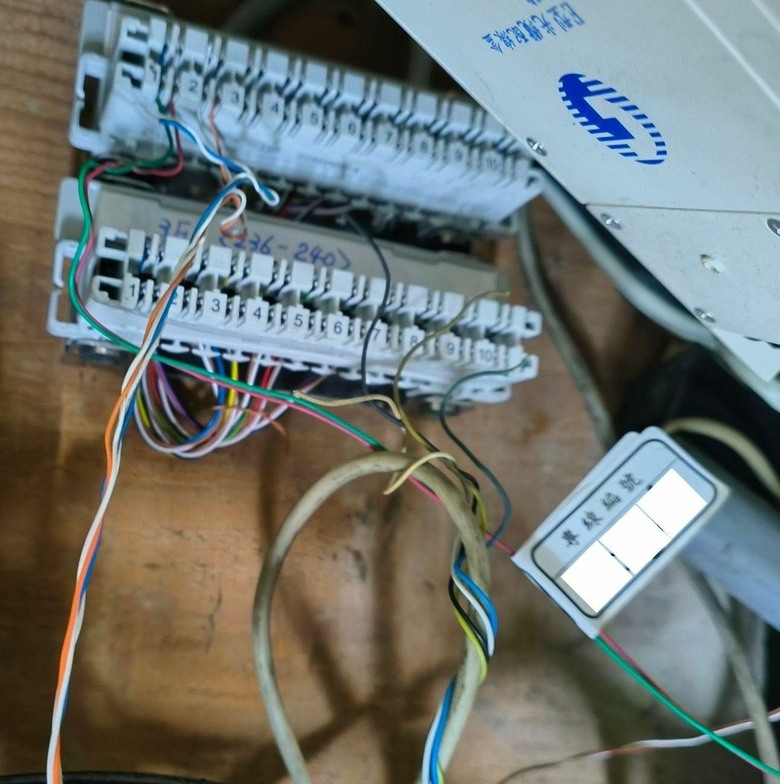

上圖是大樓三樓弱電箱，一條10P電話外線由左方PVC管路進入東訊總機系統外線，10P線的藍白線是第一組外線供傳真機使用，10P線的橘白線則是第二組外線供市內電話使用。
但不知為何 另外還設置一條6P電話線的紅綠線，也共同打在第一組的外線電話上，但路徑是朝上往4樓/5樓，並有中華電信專線編號的字樣~
請問6P紅綠線的連接功能為何? 藍白或紅綠線哪一條才是接通第一組外線? 如果藍白/紅綠線兩條都接通電信機房的公用外線，這樣是否對於傳真機訊號會有影響嗎?
