弱電箱與房間網路孔

zxc7603

zxc7603
個人積分：80分
文章編號：88327994

80分

樓主

2023-09-28 10:33

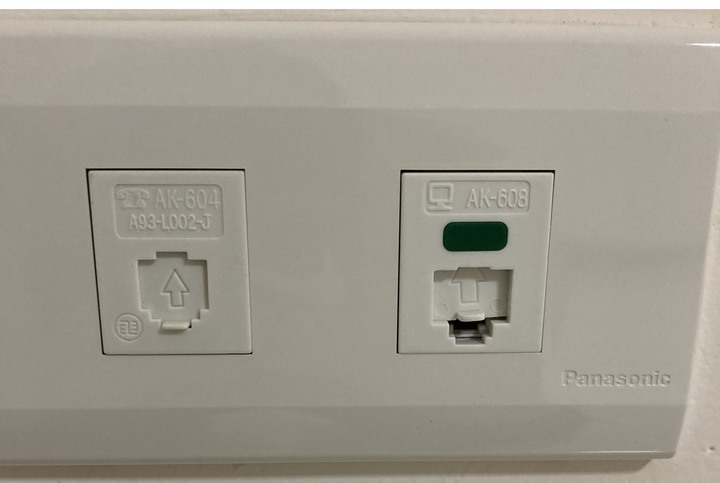

新屋共5房1廳共6間，每間皆有以下配置：
弱電箱與房間網路孔

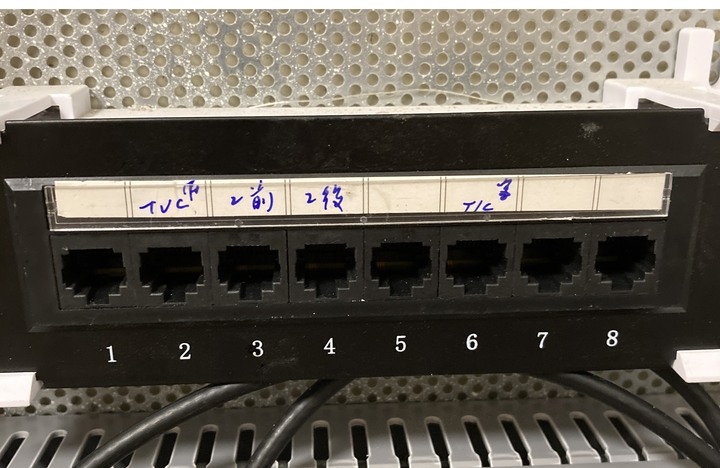

弱電箱配置如下：

想請問
1.這樣是每間2網路孔吧?6間*2=12孔，但是弱電箱內只有8個網路孔
是不是弱電箱內的1孔可以對應到1個房間內的2孔？

2.有人看得懂弱電箱的2&6備註是寫什麼嗎？

3.AK-508跟AK-608差在哪裡?

以上謝謝喔！

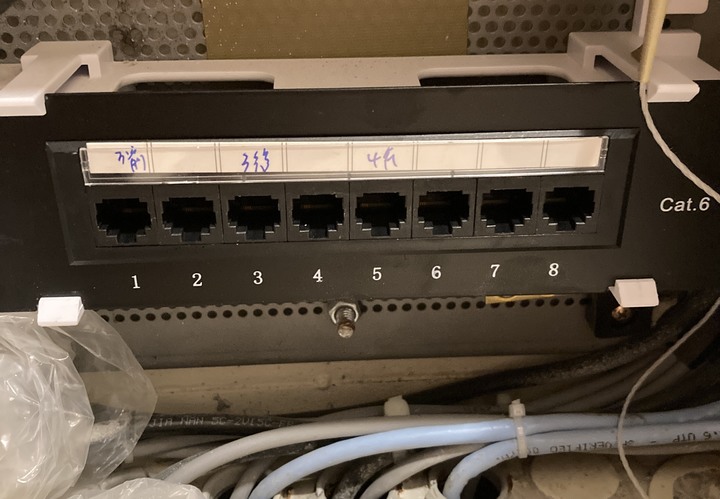

更新：抱歉了各位，原來3樓還有1個弱電箱

弱電箱與房間網路孔

看起來就是1間1個網路孔，至於多1個6號是哪裡，建商還沒回覆
感謝大家，祝大家網速又快又穩

2023-09-28 10:33 發佈

文章關鍵字弱電箱房間網路孔

ForLucky

ForLucky
個人積分：9703分
文章編號：88328196

9703分

2樓

2023-09-28 10:54

zxc7603 wrote:
新屋共5房1廳共6間...(恕刪)

為什麼不找建商去問包商
還有你上面那張不是只有一個是網路
下面那個有一個是電話用
說不定其他有四個也只用一個網路
而且孔位和線好像有分顏色
希望你吧線依順序插回去
這樣八個洞沒毛病吧

changkulong

changkulong
個人積分：2445分
文章編號：88328296

2445分

3樓

2023-09-28 11:06

1.6間*2=12孔，但是弱電箱內只有8個網路孔
是不是弱電箱內的1孔可以對應到1個房間內的2孔？
HUB孔位1對1，中間沒再經過HUB不會做1對2，那是錯誤的。

2.有人看得懂弱電箱的2&6備註是寫什麼嗎？
看不懂，問配置的人吧，2應該是給電視的，但這其實沒意義，除非原本插在hub上所做的標示。
所以你應該著重在那些網路線是走到哪才對。

3.AK-508跟AK-608差在哪裡?
CAT 5、CAT 6差異

umax

umax
個人積分：25206分
文章編號：88328776

25206分

4樓

2023-09-28 12:04

AK-508 CAT.5e
AK-608 CAT.6

水電裝應該是用來色彩不同區別，沒注意他是CAT幾，沒啥差異

至於對應要拆插座出來看怎配線

另外這配法應該不是一間兩孔
CABLE 歸CABLE 不是網路
一間一孔才對，所以打線排有六孔沒錯

phonex88

phonex88
個人積分：12005分
文章編號：88328805

12005分

5樓

2023-09-28 12:08

zxc7603 wrote:
新屋共5房1廳共6間，每間皆配置2個網路孔，如下：

想請問
1.6間*2=12孔，但是弱電箱內只有8個網路孔
是不是弱電箱內的1孔可以對應到1個房間內的2孔？

2.有人看得懂弱電箱的2&6備註是寫什麼嗎？

3.AK-508跟AK-608差在哪裡?

1.不是！

跳線面板是給網路線用的，一般來說，是一對一的，所以你看跳線面板有8個孔，實際運用到的只有1~6這6個孔位。

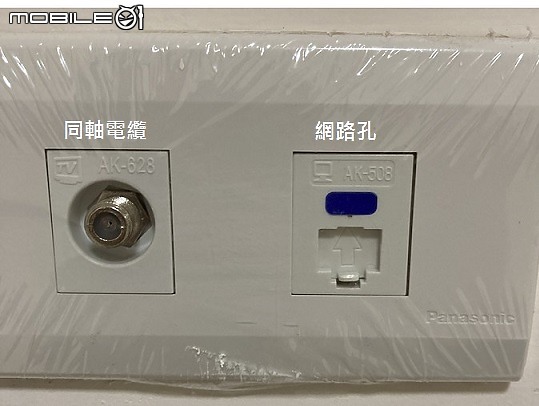

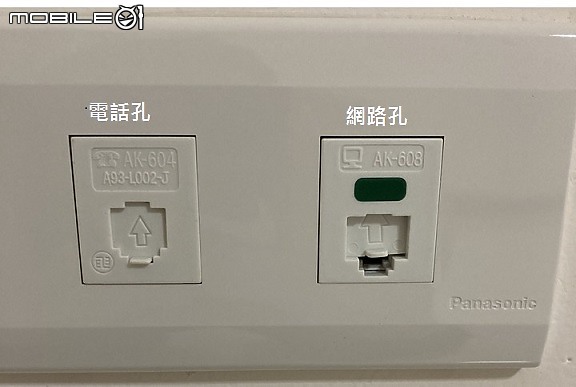

每個房間不是配置2個網路孔，而是同軸電纜+網路孔 / 電話孔+網路孔。

點我看大圖

面板上都有圖像了，讓你用同軸電纜接電視，電話線接電話，旁邊另外一個孔才是網路孔。

同軸電纜跟電話線是另外施工佈線的。不在跳線面版上。

2.有人看得懂弱電箱的2&6備註是寫什麼嗎？
以實際運用到的1~6網路孔，個人不負責任猜測....

孔2是指1F客廳電視機旁的網路孔。

孔6是指主臥電視機旁的網路孔。

孔3是指2F前面房間的網路孔。

孔4是指2F後面房間的網路孔。

至於孔1跟孔5沒特別標註，無法猜測。

像這種標註，是個人方便記憶所留的記號，除了當事人，別人很難猜測出記號的真正意義。

所以，建議請去詢問施工師傅吧！

3.AK-508跟AK-608差在哪裡?

AK-508是網路線Cat.5e用的面版。

AK-608是網路線Cat.6用的面版。

為什麼會用2種網路線？有可能是成本考量，離弱電箱較近的用Cat.5e網路線，離較遠的用Cat.6網路線。

是不是分2種網路線用？或是用同一種網路線，只是使用不同的面板？這就要去問包商了。

caleb0322

有夠用心

2023-09-28 12:23

peaceman

[100分]

2023-09-29 9:40

pc8801

pc8801
個人積分：10303分
文章編號：88328925

10303分

6樓

2023-09-28 12:25

找包商要配線圖看吧

要不你就自己查線

zxc7603

zxc7603
個人積分：80分
文章編號：88329040

80分

樓主

2023-09-28 12:38

phonex88 wrote:
1.不是！跳線面板是...(恕刪)

感謝回覆可能是我沒說得很清楚
是每間皆有同軸電纜+網路孔&電話孔+網路孔的配置
所以這樣是每間都有2網路孔對吧?

phonex88

phonex88
個人積分：12005分
文章編號：88329150

12005分

8樓

2023-09-28 12:51

zxc7603 wrote:
感謝回覆可能是我沒說得很清楚
是每間皆有同軸電纜+網路孔&電話孔+網路孔的配置
所以這樣是每間都有2網路孔對吧?

不太可能每個房間都有2個網路孔可以使用。

你跳線面版只有8個孔位，表示最多只有8個網路孔是有效的。

有可能同軸電纜+網路孔&電話孔+網路孔的配置，實際上只有一個網路孔是有接網路線的，另一個網路孔是裝飾用的。(只有面版，沒接網路線)

所以，哪些的網路孔有效？哪些的網路孔無效？就要靠你親自去查線了。

不然，老話一句，去問包商最快最正確！

像你這種問題在版上詢問，大家只能給出可能的答覆。

個人建議，如果新房還沒驗收的話，趕快找設計師一起去查驗。

確定看看是否每個網路孔都能用？是否都能跑100M以上的網速？

如果不行，就要求補拉線。

否則驗收過後，包商不一定肯負責，想要再補救，就要自己掏腰包了，不然就得捏著鼻子認了！

個人是覺得，像這種問題，最好儘快處理，找出問題點要求改善。

省得事後還要跟設計師&包商扯皮，浪費時間又可能受一肚子氣！真心不騙

Juliance

Juliance
個人積分：1233分
文章編號：88330656

1233分

9樓

2023-09-28 15:58

最怕的是 ,包商用並聯的方式 ,
把兩孔相同顏色的線 ,
併起來回到弱電箱.

讓住戶可以任選一孔當網路孔

如果是這樣的話 ,那這網路孔的品質 ,
就可能真的是網路恐了

gary4024

gary4024
個人積分：1467分
文章編號：88331055

1467分

10樓

2023-09-28 16:43

把面板拆下來看裡面網路孔怎麼接的就知了
如果被並聯應該會有轉接頭或者電火布那就一定要拆掉一個重接
真的有遇過用電火布的......
