[請問] 新房子的弱電箱, 網路線看不懂 - part 2

這一篇從
https://www.mobile01.com/topicdetail.php?f=507&t=6752317
https://www.mobile01.com/topicdetail.php?f=507&t=6752323&p=2
延伸過來.

首先, 謝謝各位網友提供建議與講解.
我大致上已經90%了解我的弱電箱了,
這裡做個總結 (與釐清我之前的誤解), 順便做最後詢問.
主要分成 [網路, 電話, 電視]



網路

之前我不懂甚麼是 [網路跳線板], 謝謝網友的講解跟建議叫我把它打開



現在我理解清楚了.

第一階段: 建商交屋的時候應該都是接好的. 用白色的網路線, 接到了 [網路跳線板], 弱電箱這裡有7頭 配對 房間總數7個終端接頭

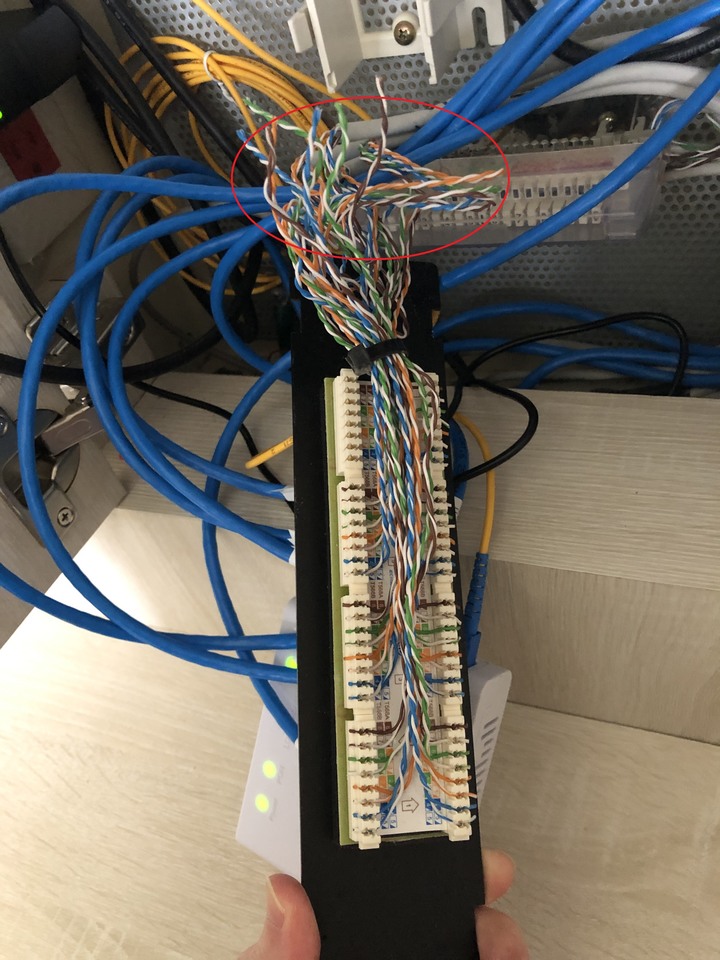

第二階段: 裝潢師傅因為要延伸一些線路與多加線路, 所以他重新拉過線, 用藍色的線. 沒有動到的線路 (白色), 他沒有動, 所以保留在 [網路跳線板] 上. 有動到的, 他直接從 [網路跳線板] 上剪掉 (個人覺得他有點偷懶, 應該拆掉, 不是留在面板上 - 圖片紅圈圈的地方). 再來就是, 他新拉的藍色網路線, 他做了接頭, 可惜沒幫我接到 [網路跳線板].
(弱電箱的頭都對的到終端接頭了, 這我有用“網路查線測線器"查過, 謝謝 - 終於搞懂這塊了)

我需做的就是把藍色的網路線接到 [網路跳線板] 上, 然後連上一台switch, 這部份應該就搞定了.

電話

外線進來是用網路線 (4芯 x 2 = 8條), 被接在 [c型複合式端子板] 上端
建商給的內線本來有四條 (也用網路線), 被串聯接在 [c型複合式端子板] 下端
其中三條因為裝潢沒有動到, 所以還保留著, 另外一條被剪斷了
裝潢師傅有另外拉一條過來, 卻是用電話線 (紅綠而已), 可是並沒有接到 [c型複合式端子板] 那去 (現在只是斷頭的空線 - 下圖綠圈圈)



電視

藍色方塊這裡, 一個是IN, 一個是OUT. 我猜這是建商就裝好的.
有兩個房間是沒有動到的, 所以我猜是照著網友說的, 中間是用中繼模式去接, 所以才一根OUT
左邊有兩根電視線, 因為裝潢的區塊有兩個電視線孔, 我猜這是裝潢師傅拉的新電視線 x 2 (上圖紅圈圈)




這一塊我比較不懂, 所以想請教.

電話 - 疑問

1. 我還沒裝電話, 請問我要怎麼測試 [c型複合式端子板] 這些線跟終端接頭有沒有通?
2. 外線用網路線, 8條都接上去, 紅白綠白棕白藍白, 可是好像用不到這麼多條線吧?
3. 內線用網路線, 他只接四條, 紅白綠白, 另外四條他綁起來沒用. 沒用的部分我懂, 可是可以用的不是只有紅綠嗎? 為什麼另外兩條白也接上去?
4. 請問裝潢師傅新接過來的電話線, 我是否需要把這的紅綠跟之前內線的紅綠串聯在一起就可以使用了?

電視 - 疑問

5. 我要怎麼測這電視線有沒有通? (我的意思是進來的訊號, 還有各個房間)
6. 照理說我只要把這兩根新的電視線 (現在斷頭 - 空線, 如圖, 紅圈圈), 接到電視訊號的3-way splitter. 應該就會通了, 對吧?
7. 我電視現在都用網路的, 請問現在這種電視線都有甚麼? 中視, 華視, 台視? 還是是有線的第四台, 接了以後需要付錢申請開通? 這種第四台有必要接嗎?

8. 我想自己去買個打線器. 請問把網路的線打到 [網路跳線板] 上, 應該不會太難, 是吧? 然後以下的KRONE打線器可以用在 [網路跳線板] & [c型複合式端子板] 嗎? 另外一個簡易的打線器兩者也可以用嗎?







希望廣大的網友可以繼續幫我解說
謝謝
