[請問] 新房子的弱電箱, 網路線看不懂

reagw83
個人積分：8分
文章編號：87011278

8分

樓主

2023-03-08 11:13

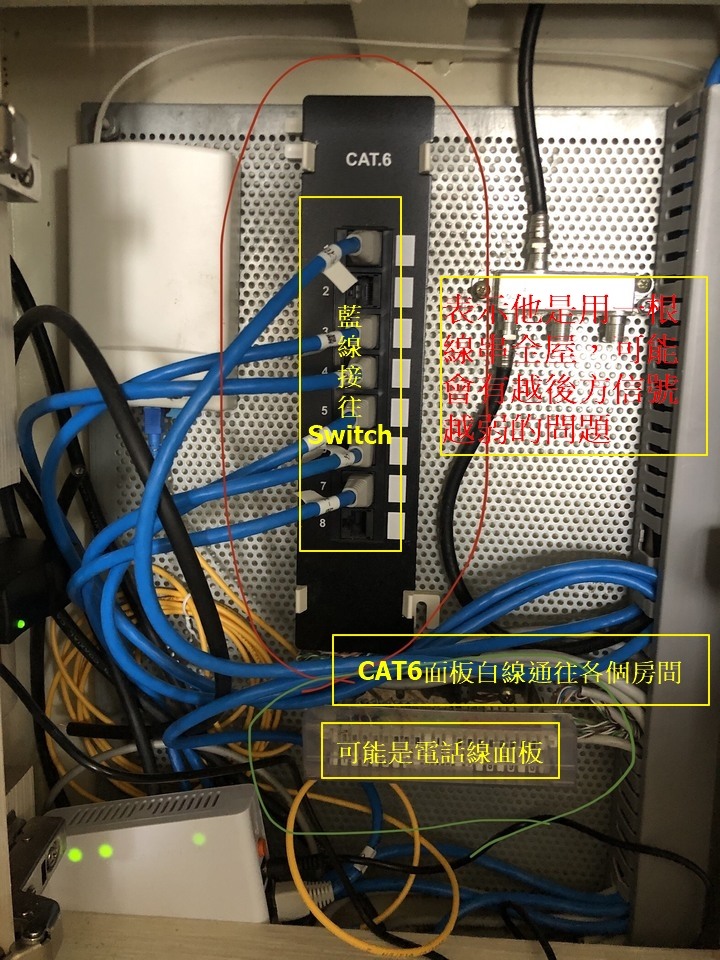

剛搬到公寓, 看不懂他配置的弱電箱. 請問有人能幫我解說一下嗎?

我知道左上角是光纖收容盒，黃色的是光纖線路
接上去左下角的白色設備是光電轉換器
目前從光電轉換器出來的網路線, 我接到我的Ubiquiti UDR (這個有modem & switch & AP功能)
但是我這個Ubiquiti UDR離這弱電箱很遠, 我當時有接另一條網路線, 可以從Ubiquity UDR那邊接回來這弱電箱 (等於有兩條線從弱電箱去Ubiquiti UDR的地方).

圖片上藍色網路線是通到房間的 (其中兩根是到Ubiquiti UDR的)
我猜想我再買一台switch放在這弱電箱, 把其他藍色線接上新的switch, 這樣子就可以, 對吧

我其實最好奇的是, 請問
1. 圖片中中間黑色寫CAT.6 (我用紅色圈起來), 這是甚麼? 為什麼從房間回來的網路線, 建商接到這個上面去?
2. 右下(我用綠色圈起來), 這又是甚麼?

CAT.6 下方有很多線 (白色) 跑到右邊的理線盒, 綠色的也有很多線 (白色) 跑到右邊的理線盒, 可是我不懂他的關聯性. (我原本以為CAT.6 這個是switch, 所以我從我的Ubiquiti UDR接回來的線, 接到CAT.6的port 1, 其他房間就會通, 可是我錯了)

3. 右上那個是電視線, 對嗎? 請問我知道每個房間都有電視孔, 所以應該可以接好幾台電視, 為什麼這個3-way splitter 只有一條線出來?

請懂得人能幫我講解一下嗎?
謝謝

2023-03-08 11:13 發佈

文章關鍵字網路線弱電箱房子

vcd156

vcd156
個人積分：986分
文章編號：87011368

986分

2樓

2023-03-08 11:25

1. 圖片中中間黑色寫CAT.6 (我用紅色圈起來), 這是甚麼? 為什麼從房間回來的網路線, 建商接到這個上面去?
----PANAL。現在好像新建案都規定要這樣，你就把它像想成把網路線做成雙母頭
2. 右下(我用綠色圈起來), 這又是甚麼?----網路的
CAT.6 下方有很多線 (白色) 跑到右邊的理線盒, 綠色的也有很多線 (白色) 跑到右邊的理線盒, 可是我不懂他的關聯性. (我原本以為CAT.6 這個是switch, 所以我從我的Ubiquiti UDR接回來的線, 接到CAT.6的port 1, 其他房間就會通, 可是我錯了)---當然不會通，我問題一裡面有回，他就是把網路線做成雙母頭

3. 右上那個是電視線, 對嗎? 請問我知道每個房間都有電視孔, 所以應該可以接好幾台電視, 為什麼這個3-way splitter 只有一條線出來?---是電視的沒錯，中間可能是用中繼模式去接，所以不用從源頭出來這麼多

reagw83 樓主

謝謝回答可是還是有點不懂1. 藍色的網路線是雙母頭, 這我可以理解. 一邊是房間的接口, 另一頭就是落電箱看到這個. 可是為什麼差到這黑色CAT.6?重點是我不懂這CAT.6跟白色那有甚麼用?

2023-03-08 12:59

晨先生

晨先生
個人積分：156分
文章編號：87012220

156分

3樓

2023-03-08 13:19

1.光纖盒(外面光纖跟室內光線對接)
2.光轉電盒(像中華電信小烏龜)
3.8埠1000m高速交換器
4.電視三通
5.c型複合式端子板,電話配線用像大樓電話.中華電信室內電話座機用

shen70294

3.不是交換器只是panel跳線板，根本沒互通交換器要另外裝好嗎

2023-03-10 1:22

Astair

Astair
個人積分：211分
文章編號：87012571

211分

4樓

2023-03-08 14:03

hi

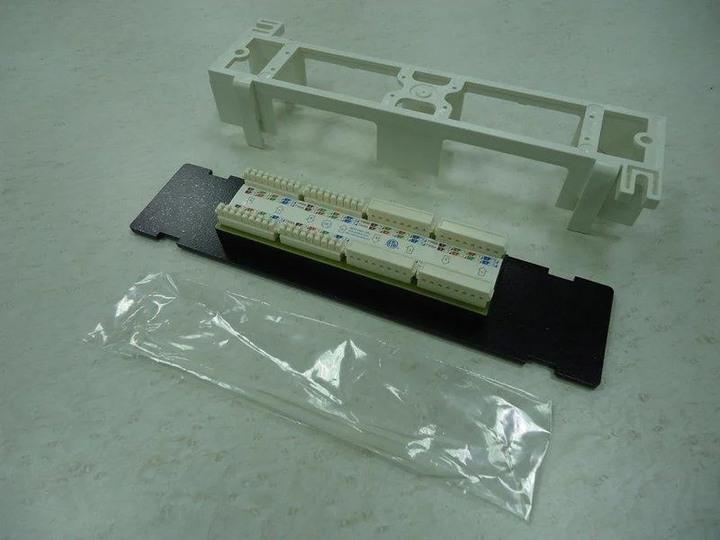

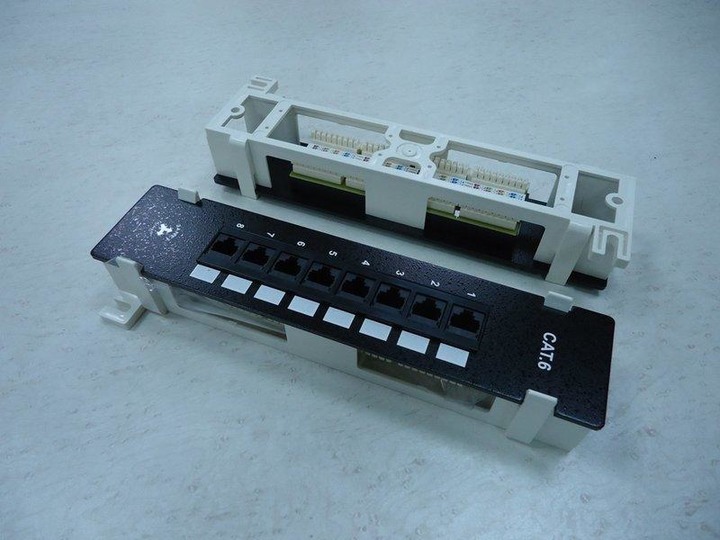

樓主家的東西應該是這個，這東西叫做"網路跳線面板 "
在網路機房很多類似的東西，就不贅述。

正常房間的網路線，到弱電箱
其實要在這個"網路跳線面板 " 後面用打線的方式接上去......

正面是讓你用短的網路線，去接交換器或是wifi路由器等設備

為什麼會像樓主這樣子呢？
A: 當初建商或是裝潢師傅，或是不懂網路的水電師傅，
根本不認識"網路跳線面板 "是什麼，只會做網路水晶頭，有沒有按照網路線接法 568B就不知道了，
然後就插上去給你了

解決方式很簡單，
商品上面會有圖片顏色，依照上面寫的B的顏色順序打進去就可以了

參考這張照片背面，上面都會標示568B A的接法，請用B的顏色
