DLink M32 MESH有線接法問題

david04242003

david04242003
個人積分：5分
文章編號：86395803

5分

樓主

2022-12-02 1:04

大家好
想請問有線MESH(DLINK M32)安裝是否正確?
目前會遇到一樓子機網速減半只剩下150M(安裝中華300M)，如果都是走有線迴路會消耗這麼多嗎?。
在三樓四樓連線子機不穩定, WIFI是滿格但是實際上沒有連上網路。

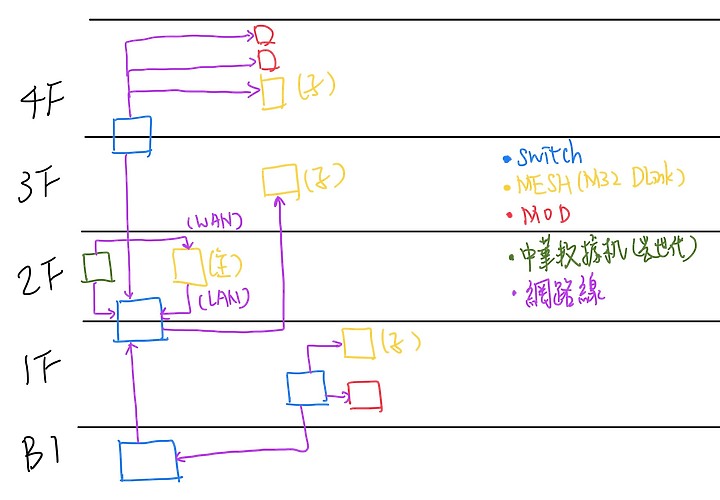

接法如下圖, 主MESH是設定成DHCP, 數據機當初中華電信在裝的時候有設定wifi(應該是PPPOE)
DLink M32 MESH有線接法問題

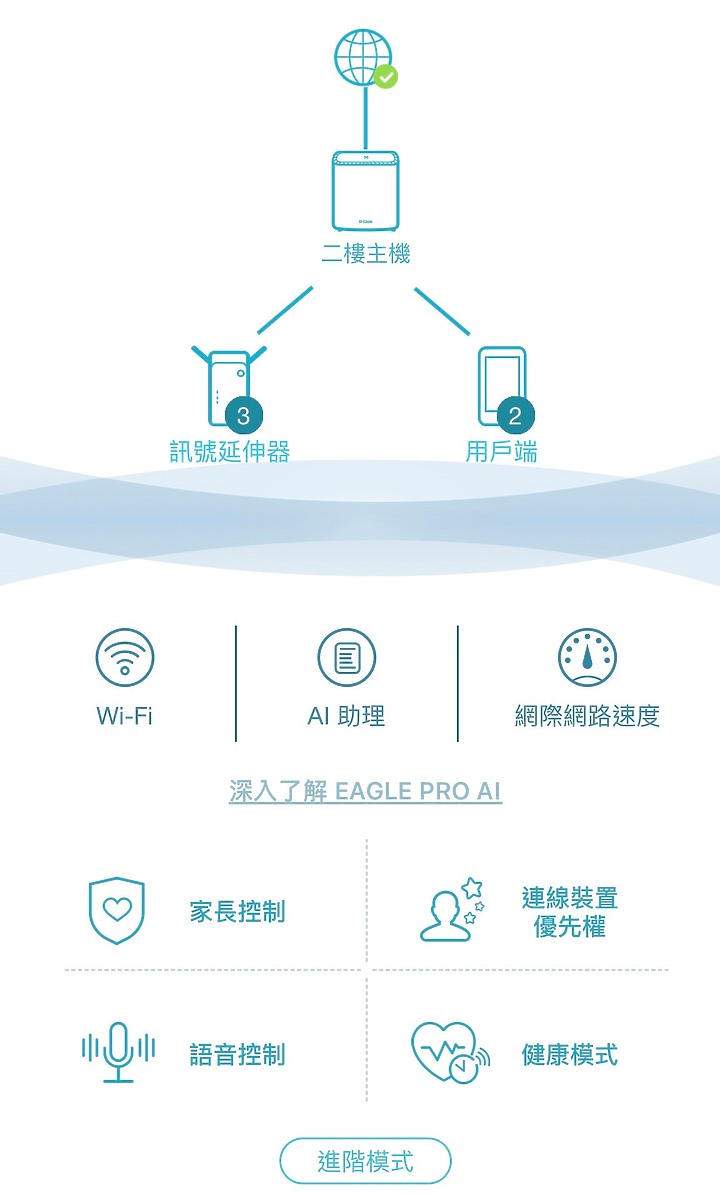

DLINK的EAGLE PRO AI APP中也是顯示三台子機都有正常連線成功

DLink M32 MESH有線接法問題

2022-12-02 1:04 發佈

文章關鍵字 DLink M32 MESH 有線接法問題

姬柊雪菜

姬柊雪菜
個人積分：600分
文章編號：86395828

600分

2樓

2022-12-02 1:13

這樣串就環路了啊！
Switch 如沒有802.1Q VLAN
線路要改有點麻煩～

每台Switch 型號及 Port 上有哪些設備？

M32 - 橋接模式
（若M32 - PPPoE模式小烏龜要關PPPoE/Wifi）
數據機Lan to Switch Lan 撤掉
Switch 重啟
在測試M32 Wifi 流量

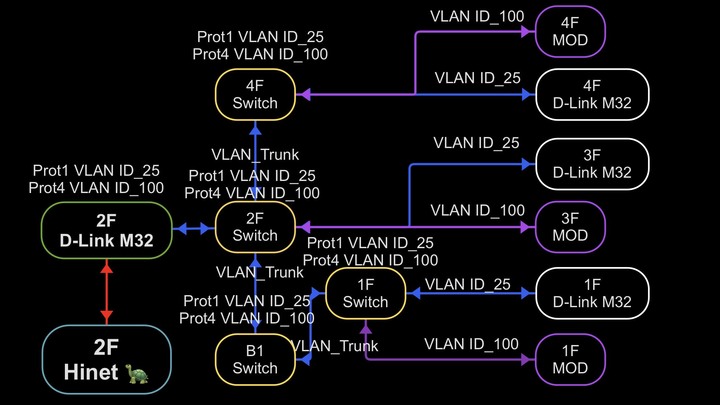

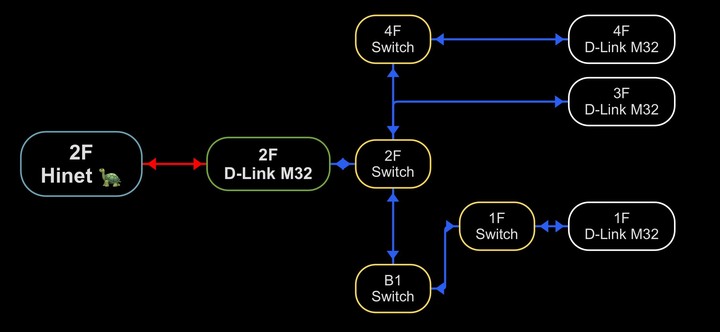

範例

phonex88

姬柊雪菜雪菜大，你這範例上有些問題，要不您再想一下？？[沒有不敬的意思]

2022-12-03 14:18

姬柊雪菜

[囧]漏了哪裡

2022-12-03 14:24

kuan93

kuan93
個人積分：2837分
文章編號：86396032

2837分

3樓

2022-12-02 4:34

david04242003 wrote:
DLINK M32

1.建議拔除數據機連switch的線.只留數據機接主mesh就好。
2.1樓跟4樓的switch跟子mesh對調。
3.對調完.數據機.mesh.switch拔除電源再開機.尤其是switch.
以上僅供參考

https://flic.kr/s/aHsjR6m8MU

david04242003 樓主

樓主您好，1樓跟4樓無法對調因為switch都是放在網路線公頭集中處，需要switch孔數夠多才能接上每個網路孔

2022-12-02 11:06

david04242003

david04242003
個人積分：5分
文章編號：86397814

5分

樓主

2022-12-02 11:04

姬柊雪菜 wrote:
這樣串就環路了啊！Switch...(恕刪)

大大您好
二樓交換機：Netgear gs116
其餘樓層交換機：Dlink DGS105
交換機上面插的線都是連到各個房間的網路孔。

如果找樓主建議把數據機PPPOE模式關掉,把M32當路由器的概念這樣MOD會正常運作嗎？

二樓接到地下室在接到一樓是因為建商管道的設計，才會這樣拉線。我是不是應該再每個switch後面接電腦測測看網速？
謝謝

姬柊雪菜

另一個方式，你把M32子機的線路獨立出來，接入主M32 由M32去PPPoE

2022-12-02 19:17

姬柊雪菜

原弱電箱應是B1開始分支1F、2F、3F、4F

2022-12-03 10:34

phonex88

phonex88
個人積分：12005分
文章編號：86404995

12005分

5樓

2022-12-03 14:36

姬柊雪菜 wrote:
這樣串就環路了啊！Switch...(恕刪)

互相討論一下嘿！

1.樓主3F沒有看MOD。

2.B1 switch沒有接其它的設備，只是做個轉接作用，所以可以用非網管型switch，不用設置Vlan。

3.接線部份︰
A.M32開IPTV，那麼M32要接二條線到2F switch上，一條接到Vlan ID_100，一條接到Vlan ID_25。

B.M32不開IPTV，那麼M32只需接一條線到2F switch上，Vlan ID_100。

而小烏龜除了接M32外，需要再接一條線到2F switch上，Vlan ID_25。

姬柊雪菜

B1 使用非網管型（我是怕tag被剃掉）其實也很納悶B1那邊怎麼不直接撤掉Switch直接用連接器串到1F（因怕非網管型Switch可能不認識tag直接剃掉封包）

2022-12-03 16:14

姬柊雪菜

很高興能與你聊天[打氣]覺得使用者如果可以給線路圖，我們就能一起幫他改良線路（估摸建商可能設計B1弱電總箱）後來可能業主要求🐢養在2F

2022-12-03 16:15

david04242003

david04242003
個人積分：5分
文章編號：86405868

5分

樓主

2022-12-03 18:03

phonex88 wrote:
互相討論一下嘿！1....(恕刪)

謝謝兩位樓主的回覆以及幫忙!
想要確認一下所以要調整的地方:

---------------------------------------------------------------------------------------------
1. 由於MOD的關係會照phonex大大提供的這個接法:
B.M32不開IPTV，那麼M32只需接一條線到2F switch上，Vlan ID_100。
而小烏龜除了接M32外，需要再接一條線到2F switch上，Vlan ID_25。

2. 兩位大大提到的VLAN設定, 是在SWTICH上面設定嗎? 有點像是專用的PORT插入對應專用的設備的意思?
請問這個原理是什麼? 是因為沒有線路專用,造成網路不穩or搶頻寬嗎?

3.可是因為4樓是兩台MOD, 這樣在4樓的switch要怎麼設定VLAN?

4.地下室的switch也是要設定VLAN嗎?

5. 如果只有設定這兩個VLAN, 其餘的port對應房間的網路孔使用上會受到影響嗎?

------------------------------------------------------------------------------------------------

回覆一下線路的問題,建商當初設計確實是把線路從B1分到2F弱電箱, 並且把光纖的線路拉在2F
後面裝潢的時候就是每個樓層最終都會通到2F

再次感謝兩位大大的幫忙以及回復 orz

姬柊雪菜

看不懂沒關係⋯我在給你一張圖，稍後（私給你）

2022-12-03 18:37

姬柊雪菜

建商的設計大概懂，簡單說源頭在B1（B1應該是該區的公用停車場）獨立戶的話源頭通常在1F

2022-12-03 18:59

phonex88

phonex88
個人積分：12005分
文章編號：86406103

12005分

7樓

2022-12-03 19:14

david04242003 wrote:
1. 由於MOD的關係會照phonex大大提供的這個接法:
B.M32不開IPTV，那麼M32只需接一條線到2F switch上，Vlan ID_100。
而小烏龜除了接M32外，需要再接一條線到2F switch上，Vlan ID_25。

2. 兩位大大提到的VLAN設定, 是在SWTICH上面設定嗎? 有點像是專用的PORT插入對應專用的設備的意思?
請問這個原理是什麼? 是因為沒有線路專用,造成網路不穩or搶頻寬嗎?

3.可是因為4樓是兩台MOD, 這樣在4樓的switch要怎麼設定VLAN?

4.地下室的switch也是要設定VLAN嗎?

5. 如果只有設定這兩個VLAN, 其餘的port對應房間的網路孔使用上會受到影響嗎?

1.你的交換機：Netgear gs116、Dlink DGS105都是非網管型的交換器，所以你要添購三台具有Vlan功能的交換機來使用。(1F、2F、4F各一台)

另外你的路由器是D Link的，所以在挑switch時，除了TP Link的交換器除外，其它牌子的switch都可以挑選。(這二家的產品會有相容性問題)

2.Vlan是要在switch上做設定的，它跟一般的路由器一樣，都有個登入頁面，進入它的登入頁面做Vlan的設定。

如何設定，這部份是你自己要做的功課，去google查一下Vlan的設定方法，最好有個概念，免得設定錯誤。

Vlan它的中文名稱為︰虛擬區域網。假設一台switch有5個接口，你看實體只是一台switch，可是可以通過Vlan設置，把它切割成1~4台的switch來使用。(邏輯上的切割)。

假設我們切割成二台switch(設置二個Vlan)，就可以讓它各自傳送(上網)數據封包跟(MOD)廣播封包，而且不會互相干擾到，進而造成網路癱瘓或不穩！(這其實就是你現在家庭網路所遇到的問題)

3.4F有2台MOD，假設4F的Vlan switch是5 port的，那麼port 5是Vlan Trunk口，1、2可以設為上網用的接口，3、4設為MOD的接口，這樣就好了！

4.B1的switch你可以用你現有的switch，只要把IGMP功能關閉，讓它純做交換機的轉發。

5.只要你Vlan設置對，並不會影響到房間網路孔的使用。該怎麼使用，就怎麼使用。

6.由於你是要把M32當主路由器使用，個人建議把中華數據機改成橋接模式，並關閉其wifi，這樣網路使用會更穩定、更順暢！

中華數據機改成橋接模式，並不會影響到MOD觀看，這點你可以放心！

didikiki88

didikiki88
個人積分：931分
文章編號：86413545

931分

8樓

2022-12-05 10:38

david04242003 wrote:
大家好
想請問有線MESH(DLINK M32)安裝是否正確?
目前會遇到一樓子機網速減半只剩下150M(安裝中華300M)，如果都是走有線迴路會消耗這麼多嗎?。
在三樓四樓連線子機不穩定, WIFI是滿格但是實際上沒有連上網路

david04242003 大大您好：

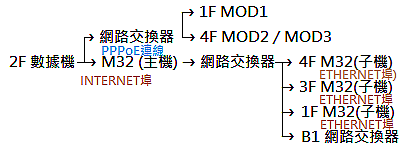

1、由於您的網路環境有三台MOD，建議您數據機連接一台網路交換器並獨立接至和1F和4F的MOD。
2、數據機再連線M32【主機】並以網路交換器有線連接至其他樓層使用。
建議關閉數據機Wi-Fi分享功能，並將M32設定PPPoE對外連線上網。
點我看大圖

3、針對三樓四樓連線子機不穩定問題，建議先將設備拿到同一樓層(2F)，使用M32內附之短的網路線M32主機與M32子機有線連接，確認設備顯示白燈恆亮已成功同步mesh主機設定值。謝謝。

/KiKi

姬柊雪菜

我私一張圖給你

2022-12-05 12:30

didikiki88

圖中請見1F MOD1。另外，用戶申請一戶三機MOD，比較建議優先直接連接數據機使用即可。謝謝。/KiKi[加持]

2022-12-05 16:04

david04242003

david04242003
個人積分：5分
文章編號：86528923

5分

樓主

2022-12-22 0:23

大大們好,

最後請水電多拉 B1-> 2F & 2F -> 4F 網路線
2F & 4F 新增非網管行交換器各一台
在B1 & 1F 換成網管型的交換器（因為裝潢關係B1-1F 沒辦法載新增網路線）

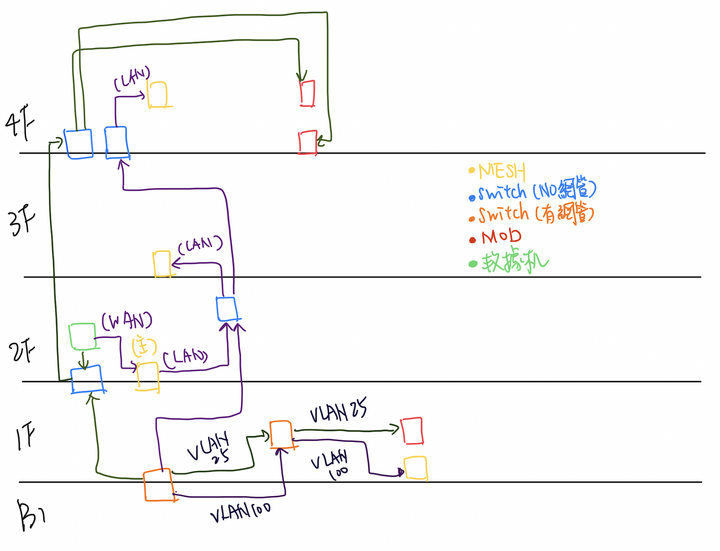

然後將 MESH主機換成PPPOE模式,新版架構圖如下將MESH & MOD線路分開
在麻煩大大幫忙看看這樣是否可行謝謝

phonex88

phonex88
個人積分：12005分
文章編號：86529021

12005分

10樓

2022-12-22 1:02

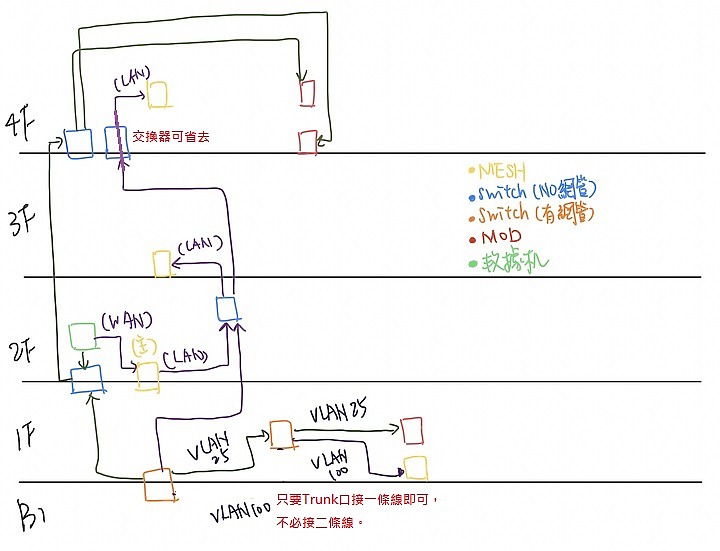

david04242003 wrote:
最後請水電多拉 B1-> 2F & 2F -> 4F 網路線
2F & 4F 新增非網管行交換器各一台
在B1 & 1F 換成網管型的交換器（因為裝潢關係B1-1F 沒辦法載新增網路線）
然後將 MESH主機換成PPPOE模式,新版架構圖如下將MESH & MOD線路分開
在麻煩大大幫忙看看這樣是否可行謝謝

david04242003 樓主

Phonex大大請問把四樓一台非網管的交換器拿掉還有辦法把MESH & MOD線路隔開嗎？謝謝

2022-12-23 0:41
