[分享] 網路線不夠長|如何延長(圖文教學)

首先,不喜歡看長文章的你,可以選擇觀看影片版

(也可以文字配影片一起看,更清楚!!)
再來各位朋友抱歉!我們想表達的是Switch(網路交換器)
但影片中上說成是Hub(集線器),在這邊更正一下,以免誤導朋友們!🙇🏻♂️🙇🏻♂️
那就讓我們開始吧 Go!!!

網路線延長不降速⬇️
有需要的朋友快點存起來✨

遇到電腦要移位,網路線太短怎麼辦?
住宅中狀況又不方便拉新線?怎麼解決?

這次弱電通教你兩種方式延長網路線
1.【使用網路交換器Switch做延長】
2.【使用網路連結器做延長】

#網路線太短 #網路線延長
(溫馨提醒:可以先訂閱頻道,以防需要時找不到影片喔)

大家好我是弱電通的小羅 我們今天來到客戶現場
客戶有提出一個需求 就是他在二樓的電腦
他要把電腦桌那邊移位 但是他原來的網路線就那麼尷尬
大概可以兩三米的距離要做延長 又不太想要重新拉線
怎麼解決他呢 我們有兩個方式 那今天要跟各位來做一個介紹

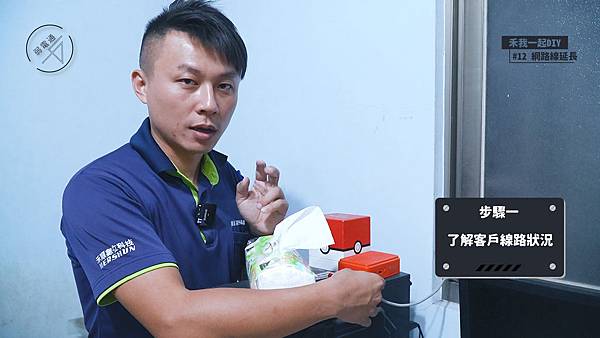

【檢查現場網路線狀況】

現場的狀況 他的線路是從一樓牽一條網路線上來的
可是我發現他的網路線 現在是在窗戶旁邊 然後他的線路進來可能不到一米
大概只有五十公分的長度 所以如果我們要把這條網路線再重新從樓下
再拉一條上來的話可能有點蠻費時費工

【介紹準備工具】

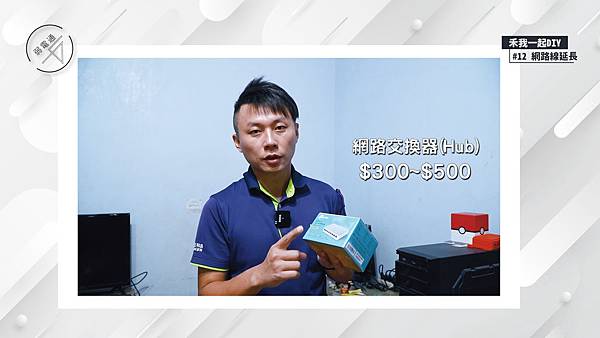

我們現在第一種方式 一般到市面上都買的到這種的像網路交換器俗稱叫Switch

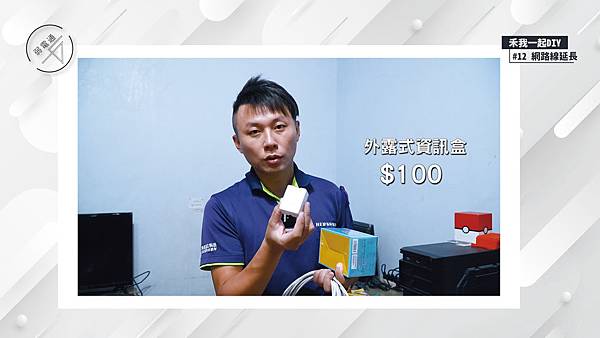

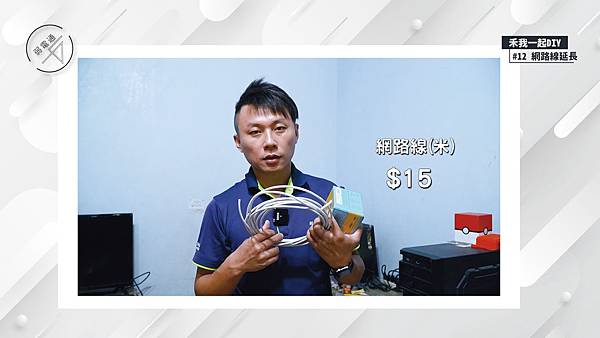

那再準備兩樣東西 網路線 桌上型資訊盒
那接頭怎麼做呢 在其他隻影片有做介紹 等一下我們就把他整個串聯起來
【確認作法】
剛剛我們已經看完整個延長的路線要怎麼做
那我決定先將資訊座 固定在新增設的位子
再將線路延長到我們舊有網路的位子 兩個再做接續的動作
【打開資訊座,確認PIN針】
先把資訊座打開 打開之後裡面有8個PIN針
那8個PIN針它有A跟B

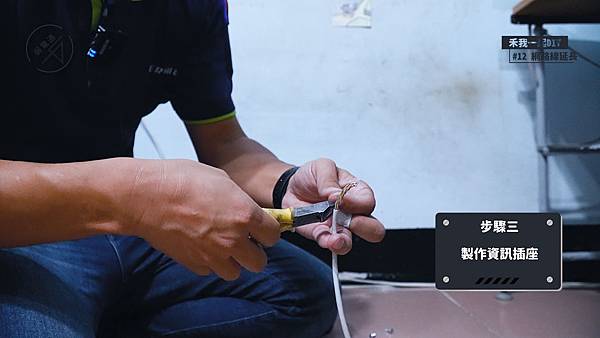

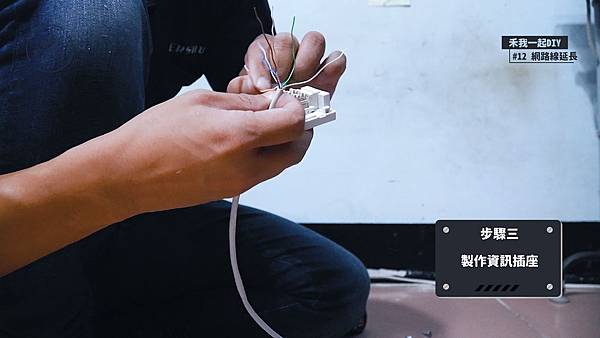

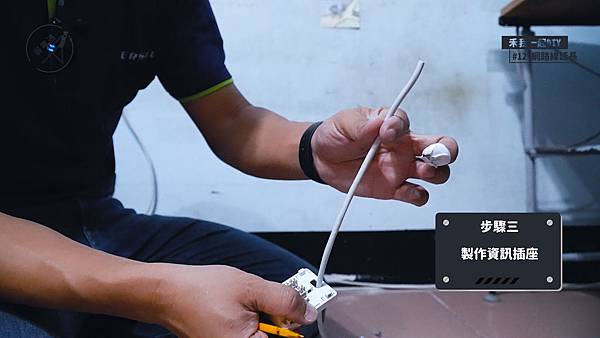

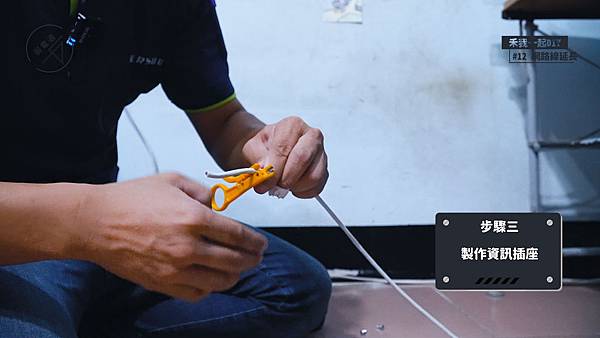

【製作資訊插座】

我們就直接以B的方式下去做施做
然後我們先把這邊的網路線穿過去

穿過去之後我們就開始剖線

一次如果不夠我們再多繞個幾圈
然後剖線 將我們的棉絮清除掉


再分別把四組線將它把線順開

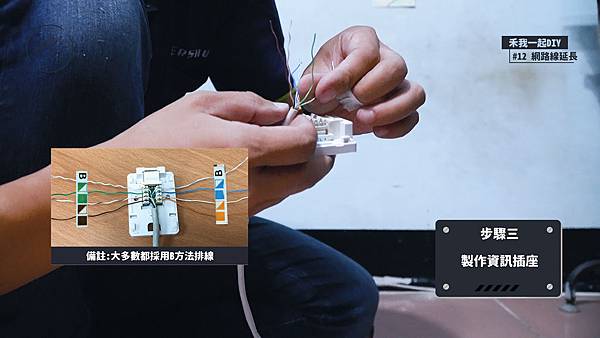

順線完之後要開始做排線的動作

依造上面指定的排色下去做排線

不是你想要怎麼排就怎麼排 這個要注意一下

如果你全部的線都先排好再打這些線的話
擔心它過程一直掉出來 稍微兩芯線就打一次

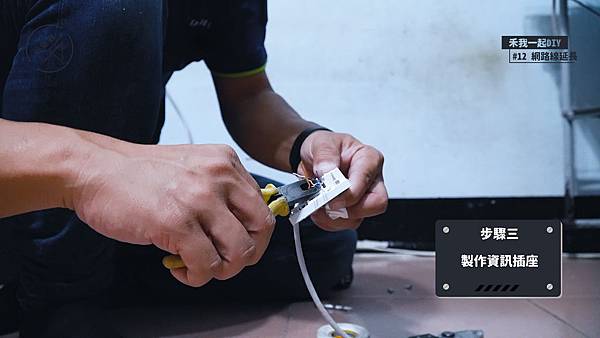

線路現在我們已經打好了 用斜口鉗把多餘線路剪掉

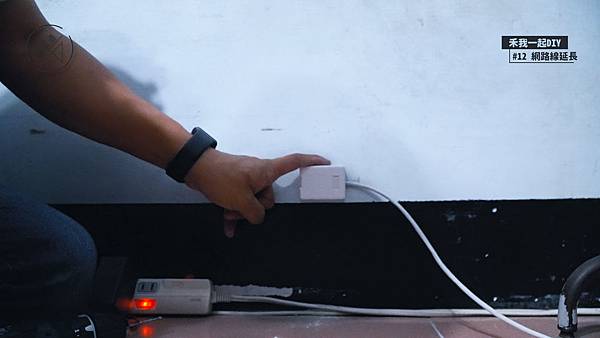

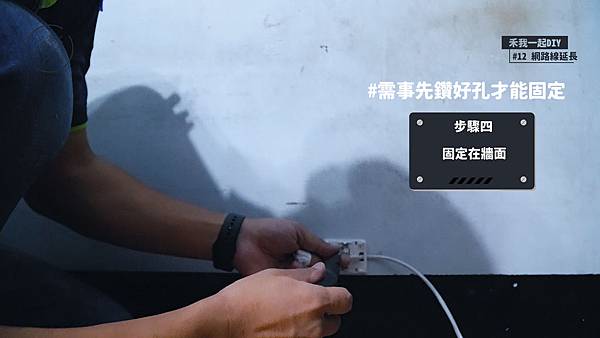

固定在我們的牆面上 (備註要事先用電鑽打好洞)
再來就是叫我們蓋子把它蓋回去


ok那我們這樣資訊座就完成了

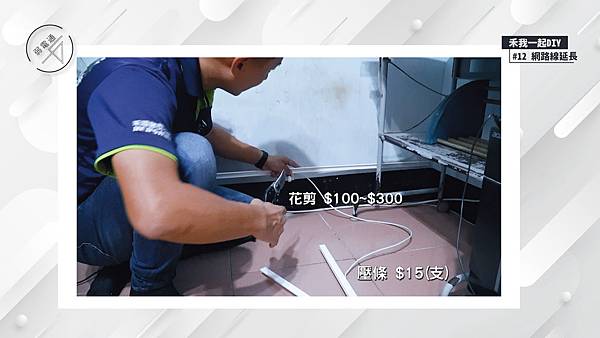

【現場客戶要求貼壓條】
接下來就要把線路壓條壓回去
舊的網路線點的地方
兩個做一個接續
好的那我們就開始把線路用壓條壓回去
我們舊的網路孔的地方 壓條怎麼貼呢
我們前面有拍過跟大家分享的一些影片
各位可以去看一下 然後就可以直接開始貼壓條吧

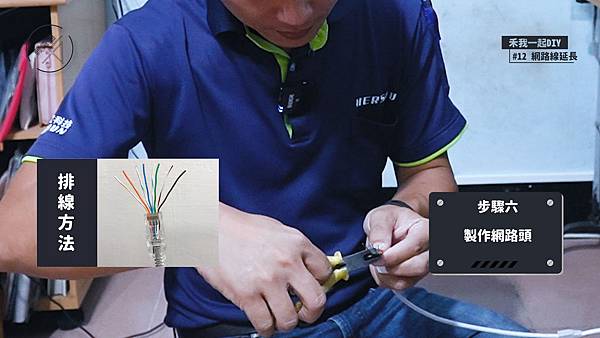

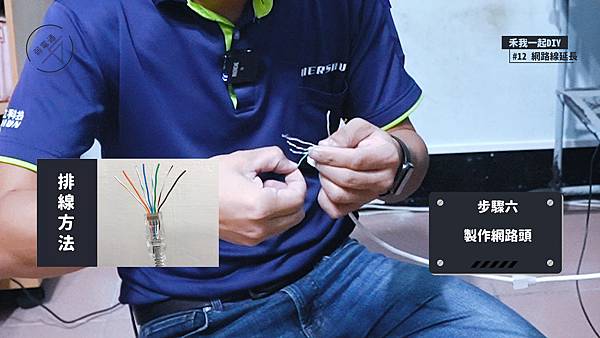

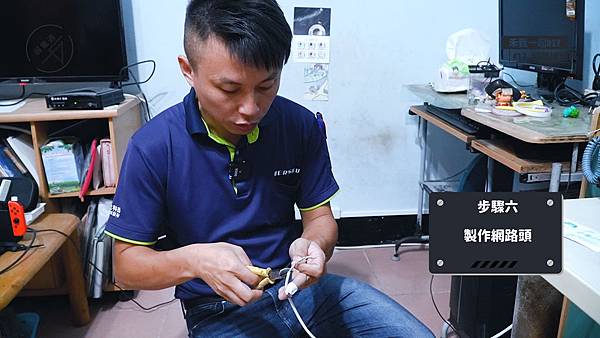

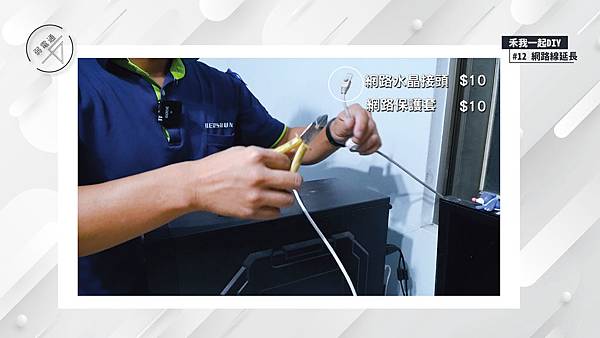

【製作網路頭RJ45】
這邊就是把網路頭做起來
大概再取一個大拇指的距離差不多
然後我們把剝線器擺進去 一樣是繞大概三圈
好了之後 凹下去然後脫離
完了之後把毛屑清掉

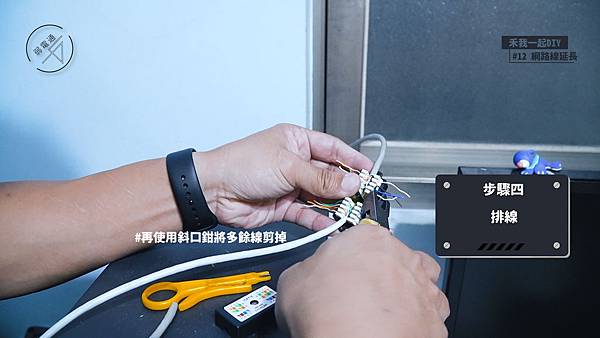

【排線】

順線完之後 先套上保護套
然後就開始排線留差不多這樣的距離 其餘把它剪掉
剪完之後呢
水晶接頭以PIN針向上的情況下


【多餘線路清除】

由左至右這樣子 然後並且要確定我的線有頂到底
並且確定我的線有頂到底 就可以拿我們的壓接鉗把它壓下去
如果覺得不太肯定有沒有壓緊的話 再壓一次
保護接頭 接上去 就完成啦



【測試網路】
我們再來測試網路線 這邊上次有做過
要確定這段線是正常的 所以我們要先做個測試
不然最後整段網路不通 你又不知道哪裡有問題
所以我們這一段延長 先做個自主測試

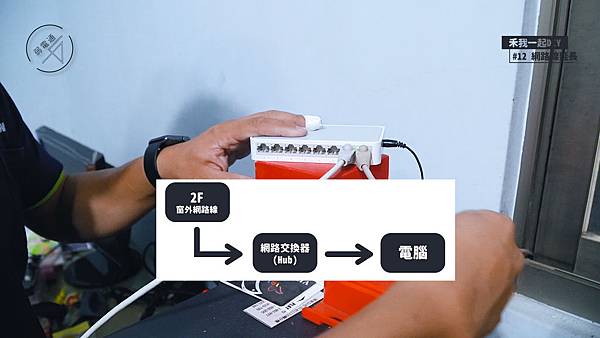

【接上網路交換器Switch】
現在已經把我們要延長的部分都做好了
網路頭跟資訊座都做完了
那我們現在要做最後一件事情就是
把我們Hub把它接續上去
因為我們的來源 是一條線
去我們新的網路點的地方也是一條線
那所以之後可能會缺哪一條線
如果它原來的網路線還需要網路的話
那我們可能這邊還需要其他短的網路線
如果沒有的話
這個Switch其實它只是做延長的用途
事實上是它還可能多了六個孔
可以繼續讓你做擴充網路線的用途

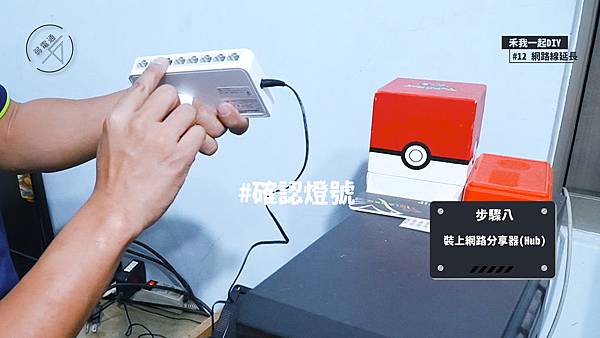

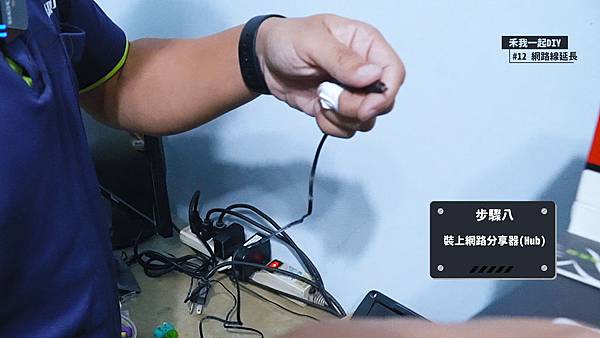

插上電源 接上去Switch
然後確定它的燈號都有亮

我們就把原頭這條線接到任一孔
確定它的燈號都有亮起來
然後再把我們新的線 接續上去
這樣基本上就完成了

它就等於說因為我們的線只到這邊
那我們當然也可以用基本上有些人它是用絞線的方式
可是絞線對於網路線在傳輸是不穩定的
所以我們用這種方式在傳輸是比較穩定的
而且你還多了六個可以擴充的可能性
那這樣的話是一個不錯的解決方案

用網路交換器延長是去做Hub方案
它有一個缺點就是
【需要電源插座】
如果你現場附近這邊沒有電源的話
你可能就沒辦法執行這個方案
 因為大部分所謂的Hub都要接110v的電這樣
最後線到定位可能要收尾整理一下

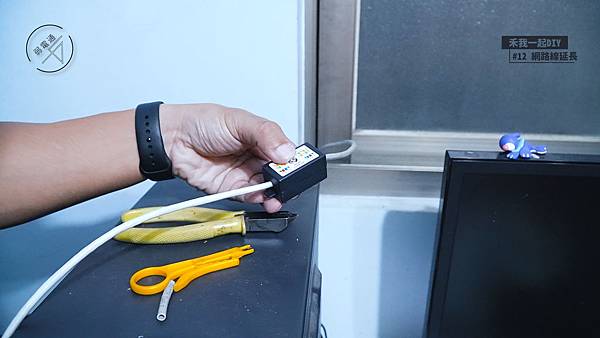

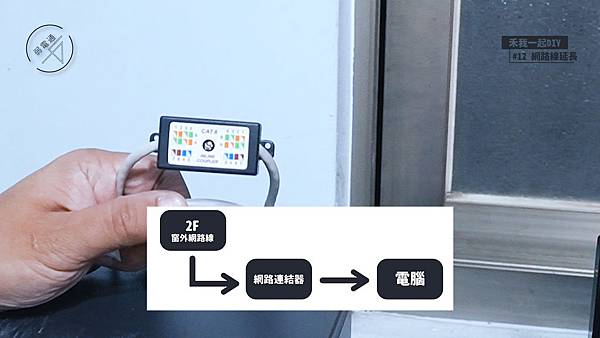

【第二種方式(網路連結器)】
好了 那剛第一種已經跟各位說明完畢了
那我們接下來要跟各位做第二種方式
這種方式就是說如果你現場沒有一般的電源
沒有辦法擺下Hub這樣的產品的話
接下來可使用我這項東西 就是俗稱的網路連結器
它可以在線路對接的情況下 可以維持線路原本的品質
是一個很不錯的一樣產品 它也不用吃電源

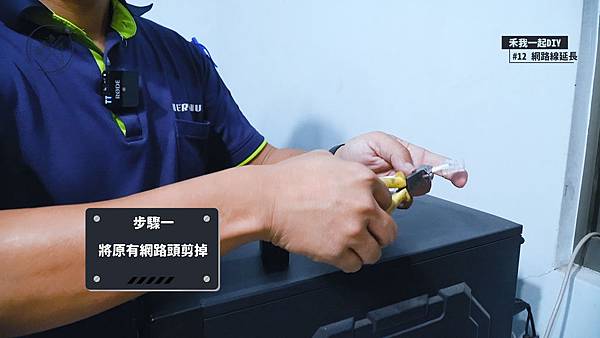

接下來我施作給各位看一下 先把我們的Hub拆掉
然後接頭把它剪掉 這邊也是把它剪掉

然後把線剝開 這邊一樣把線剝開
剝線器繞圈 再把棉絮清除
然後開始順線 把線順一下

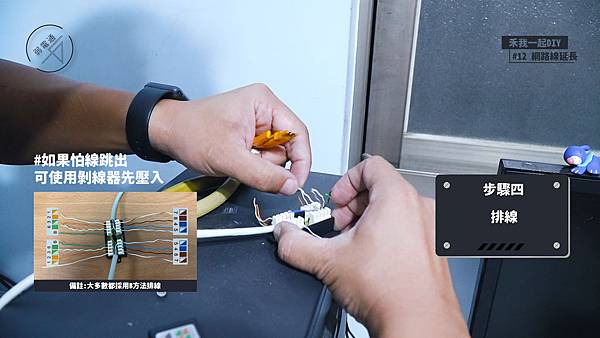

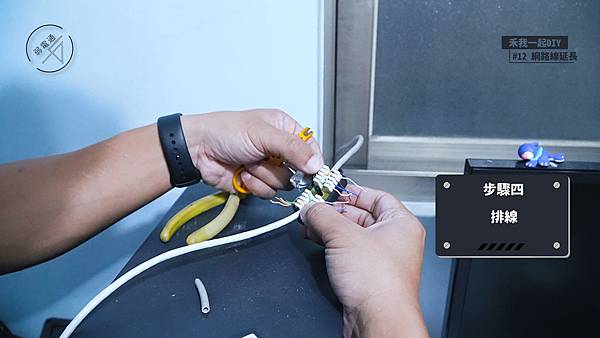

線已經順完了 那我們就把連結器打開
十字螺絲起子把它打開 那要特別標記一下就是

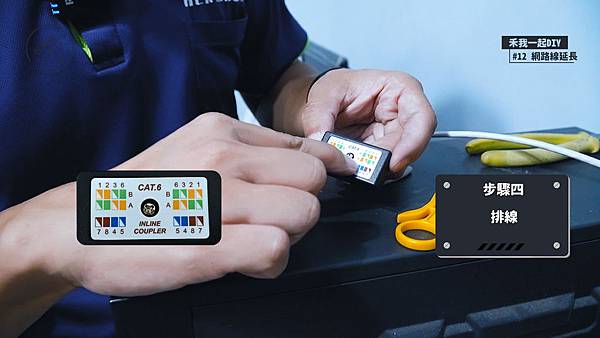

這上面有順線排線方式你要照著排 照B的方式你要對應

重點是它不用找電源插 然後又很小顆 蠻便利的

要檢查一下 線路有沒有對 然後對應一下
檢查一下排線方式有沒有對





沒有問題的話 就把多餘的線剪掉 就可以把它蓋上去了
然後螺絲鎖起來 弄完之後看是要固定在牆上
或是把它收起來捲起來 把它用束帶

其實沒有想像中困難

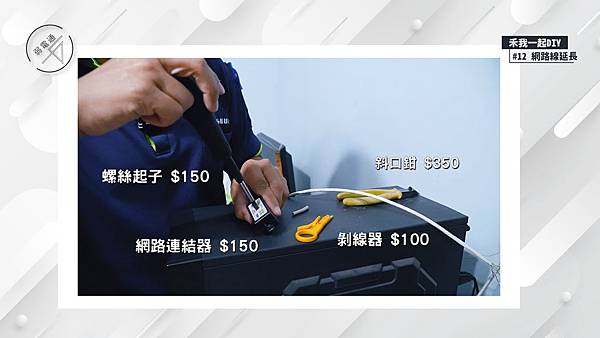

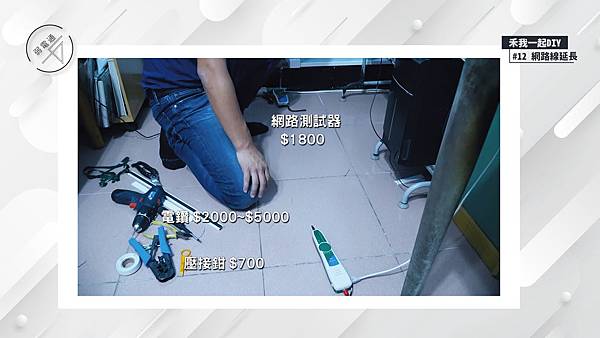

但是您需要準備一些小工具啦








我們現在兩個方式都已經做完了
跟各位分享一下這兩個方式都是我認為
最簡單可以將線路做一個短距離延長的一個方式

對於一些你現場沒辦法再拉線路
或是家裡面住宅屋齡比較久 我覺得都是一個不錯的方案
那後面如果你 遇到什麼樣的疑難雜症會想要了解
都可以在我們下方留言 然後我們都會找到最簡單最便宜的方法
跟各位做分享

如果你們覺得我們這影片對你來說
有幫助到那麼一點 我們也非常開心

當然你對我們mobile01觀看跟YOUTUBE按讚訂閱對我們來說
都是一個很大很大的支持 也是讓我們繼續創作下去的動力
希望這篇文章對各位觀眾很有幫助
2019-10-07 15:40 發佈
RJ45不是有中繼頭可以用嗎....

maxweb31 wrote:RJ45不是有中繼頭...(恕刪)

你好,如果不要求線路一定要跑到極限值,這方法也是可以的哦
