我以前在台灣算是小有名氣的一間資訊機房基礎建設公司工作，所以對資訊機房還算是了解(畢竟經歷非常多政府的機房建置案)
最近有一個朋友想要在家做資訊機房，就順手幫他設計了一整套的解決方案
先來給各位導前輩寫的文章
關於冷熱通道
我先來說重點，這個機房的設計理念
1. 無人值守機房
2 .節能效率要超高，不能因為不是設計大型機房就隨便做
3. 因為是家用，噪音以及溫度是最重要要解決的
首先呢，該客戶的頂樓儲藏室就是最棒的地方，尤其透天的頂樓通常不會住人，所以就請庫板公司先做一個簡易的庫版，一來隔音二來美觀

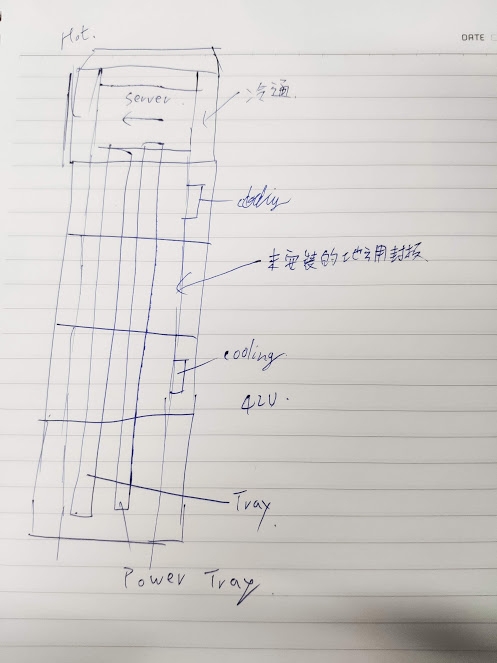

之後這是初始的設計手稿，簡單來說這個概念是與其讓整個空間充滿冷空氣的傳統機房做法，不如改變思維，製造冷空氣只給機器用才是最佳解，畢竟伺服器全部都能遠端管理，平常也不會有人進去機房，所以這個設計對於一般家用的情況來說是最好的，有多少熱製造多少冷來平衡，電費也不會過於驚人
目前規劃的方向為
總共五櫃，第一櫃上方8U規劃為配電櫃

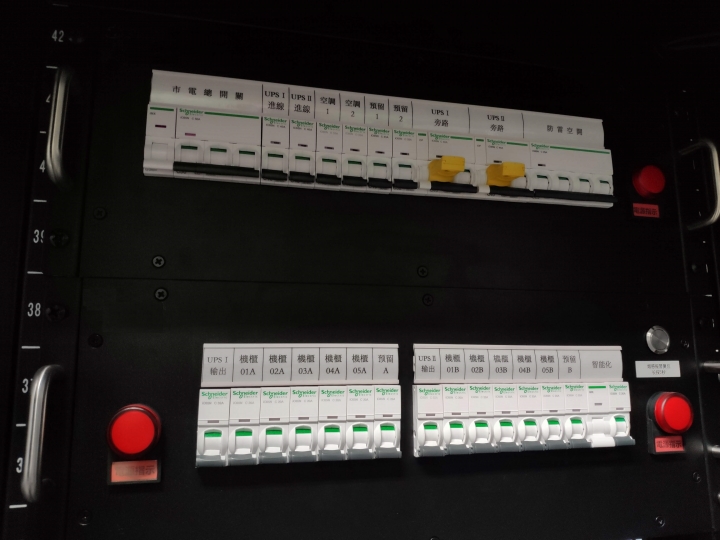

要使用8U的空間，這部分就使用了施耐德的單切開關XD，美觀又好看

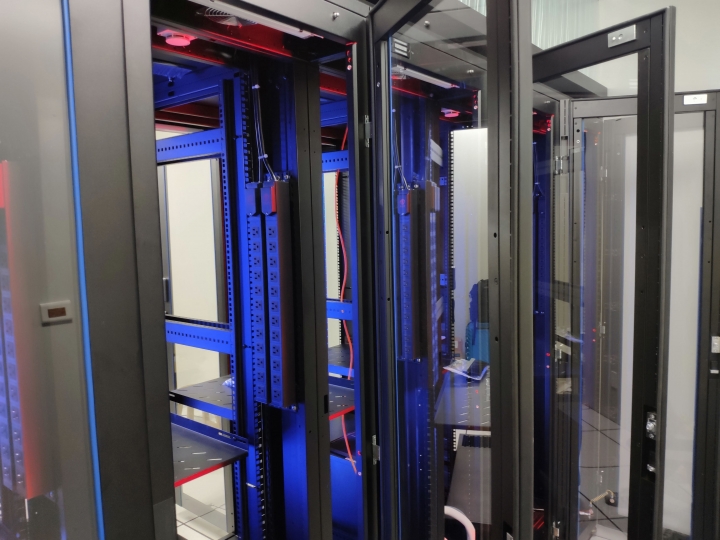

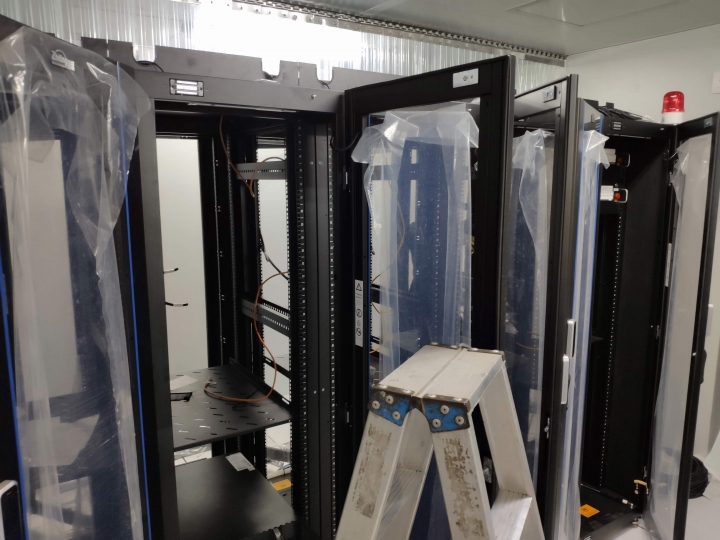

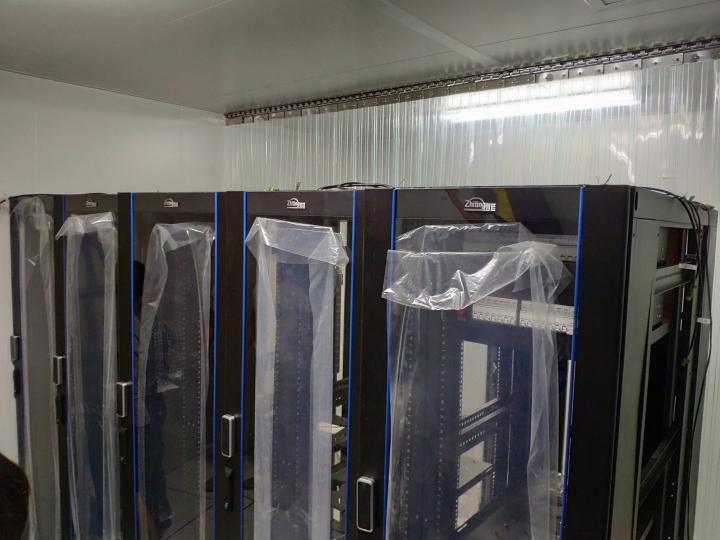

櫃子本體因為台灣沒有廠商願意訂做，所以只能找上大陸地區弄，特別訂製了可以安裝鎖頭併櫃的機櫃，並且有通過氣密測試，機櫃內的空氣與外部不會洩漏太多氣體，同時機櫃側板要全部拿掉，前版跟中間伺服器區域還要訂製出氣體不通過的通道等特別設計，還有大量的毛刷開孔以免灰塵氣體交換等，所以就這樣開箱出來啦!

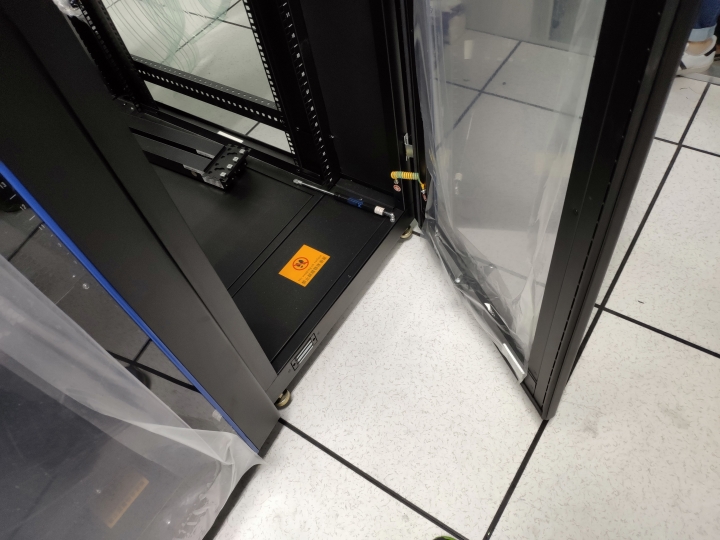

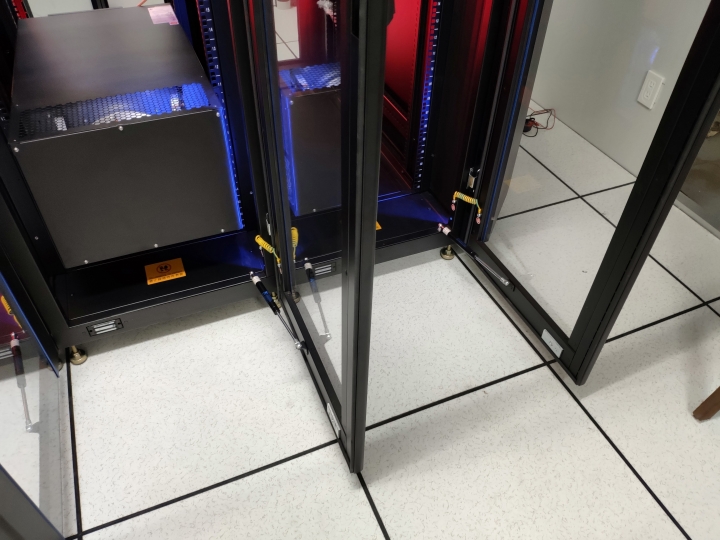

這是記取過去經驗設計的，機櫃自動推們的氣棒，自動推門裝置主要是在於機櫃內部空調失效時，避免熱快速蓄積於機櫃內部，磁力鎖會直接斷電，然後所有的機櫃門會打開進行自然換氣的做法

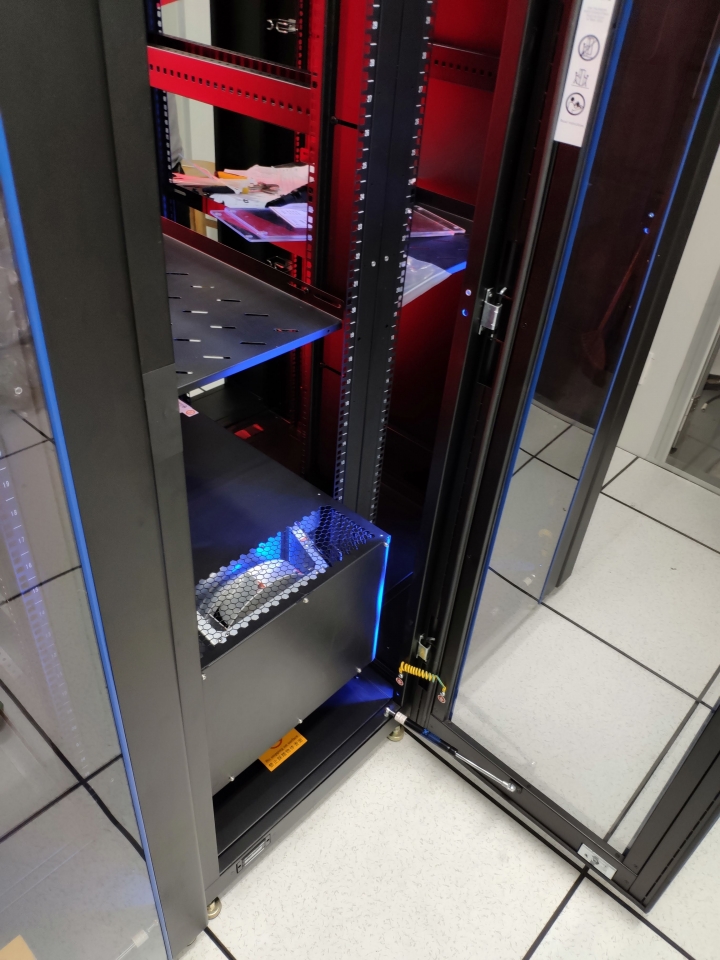

再來就是8U空調機了，這次採用了雙備援，購買了兩台，一台製冷量為8kw，因為現在的伺服器非常省電，雖然機櫃一櫃設計的電為3kva，但是以經驗來說很少吃滿的，大多伺服器放滿時的運作功率都是800w~1600w左右
請注意要買變頻機，不然耗電量也很可觀，而且溫度起伏波動會很大

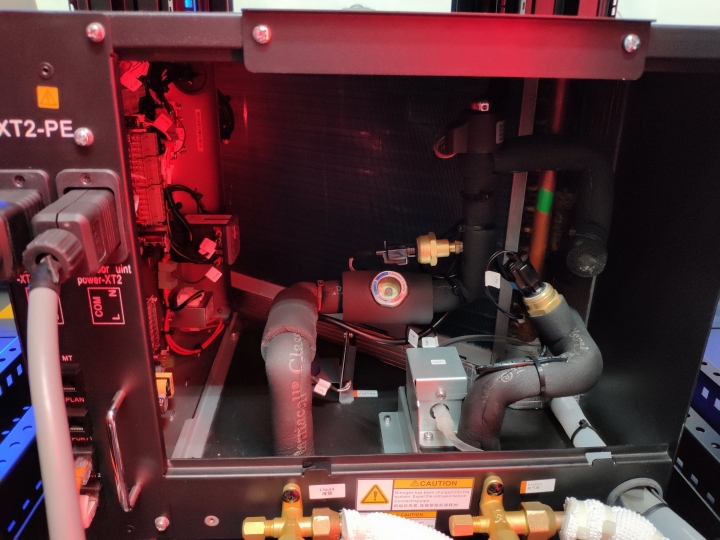

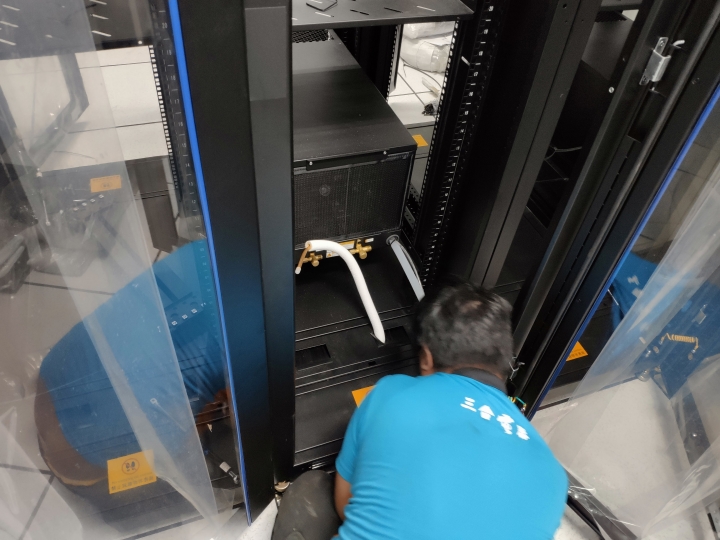

這個空調工班手路不錯，所以就請來幫忙做管子的焊接等工作
完工進度60%的時候拍一張
然後將環控的感測器以及配電安裝等，咻的一下就完成了，有沒有很簡單啊?

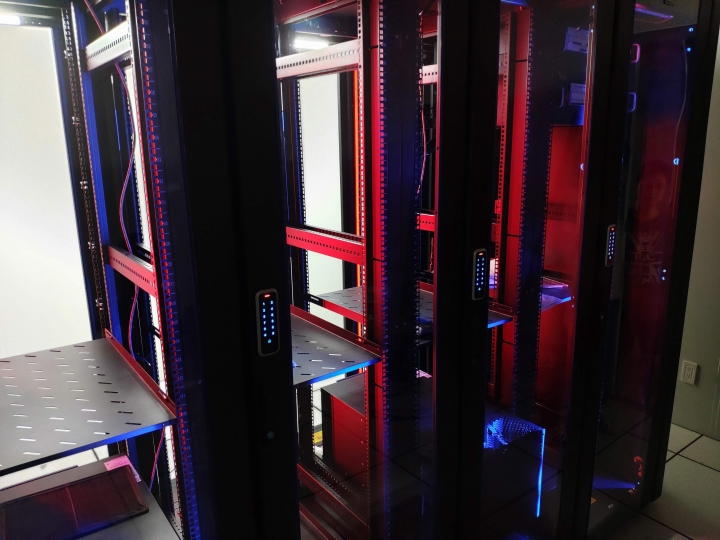

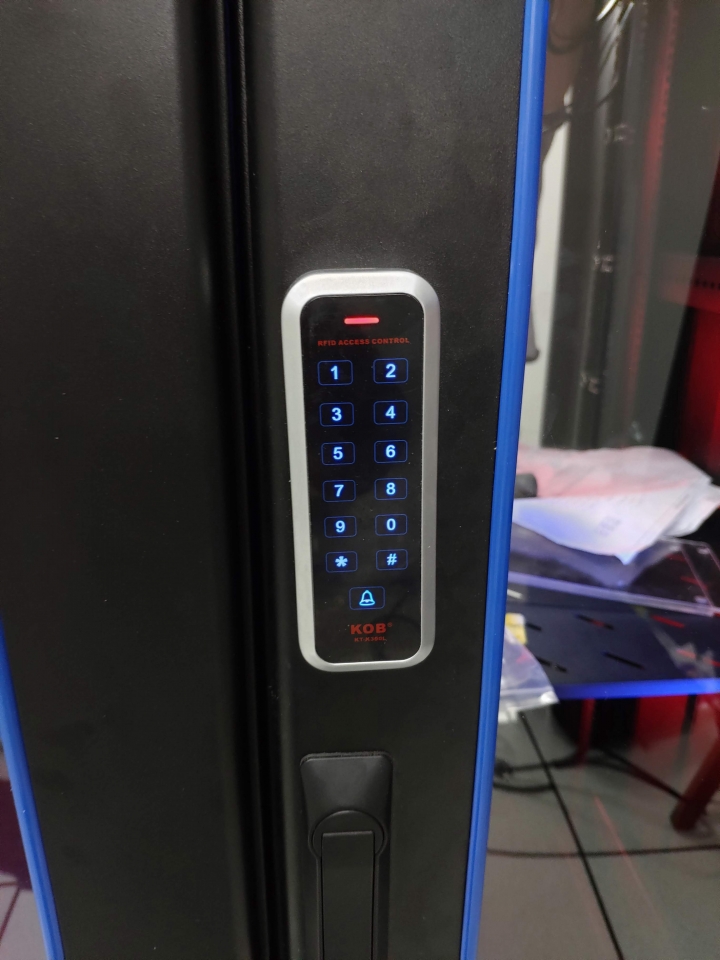

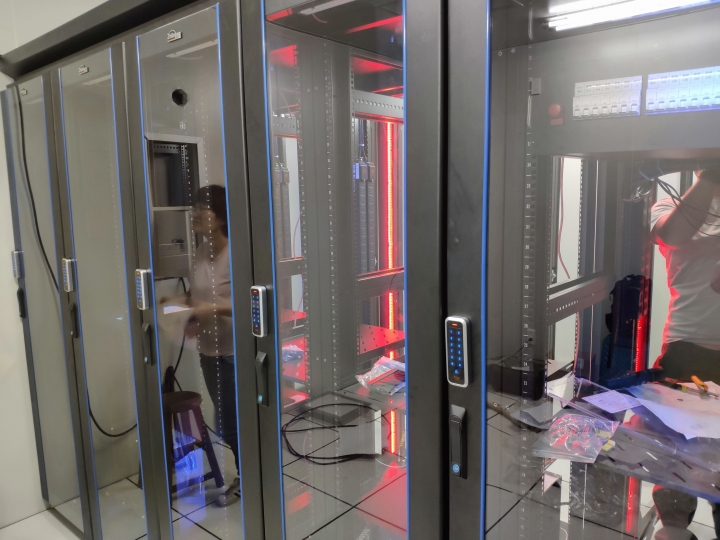

機櫃的部分採用了門禁密碼鎖，以及感應卡鎖，每個機櫃都是使用磁力鎖
空調機採用離心扇，除了有大出風量的優勢以外，就是壽命很長，讓空調直接在機櫃內製冷
而且採用了迴風溫控制，可以有效的控制整個櫃內的溫度，不會因為負載提高還要去修正出風的溫度
空調在內部直接做製冷排，達成機櫃內的冷熱循環
機櫃內前方有溫溼度感測器以外，還有門開了就會亮的LED燈，這樣子方面設備的上下架照明就沒有甚麼問題了

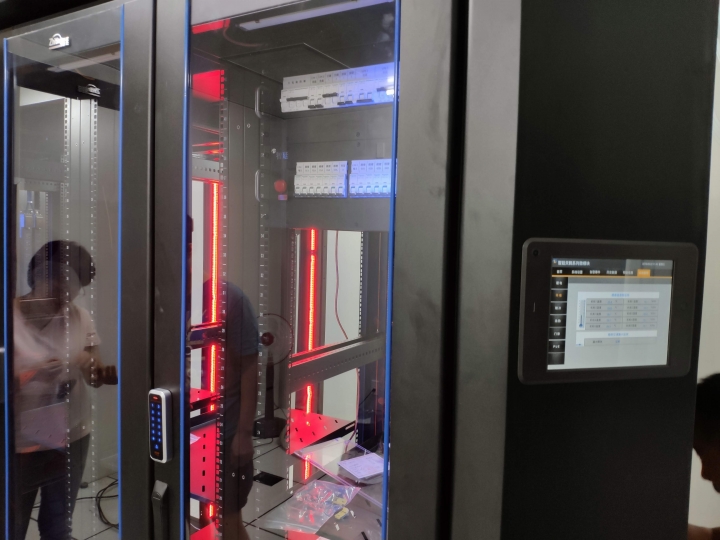

除了RGB以外，還有一個環境控制的資訊顯示面板，可以看溫溼度歷史紀錄等，還有用電量等詳盡的資訊

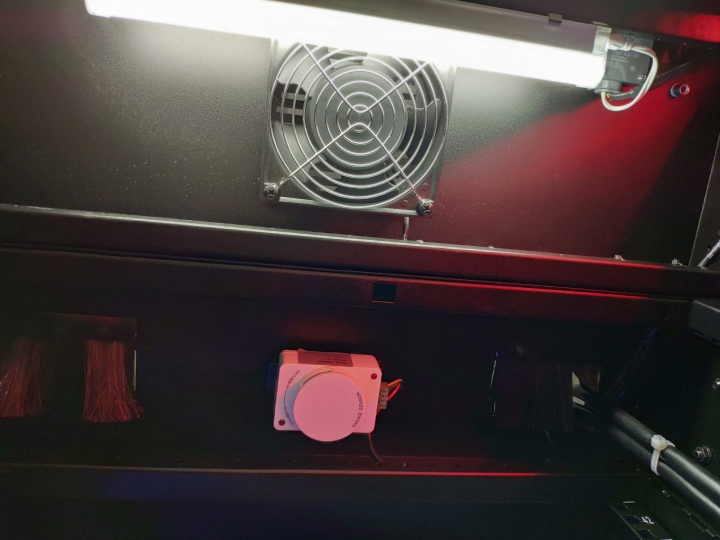

機櫃後方有特別設計排風扇，當熱通道過熱時或者空調失效時，直接將熱通道的空氣強制排出
旁邊還有一顆煙霧偵測器，以防UPS或者伺服器在機櫃內燒毀
朋友家的貓，工人吸菸我吸的是貓

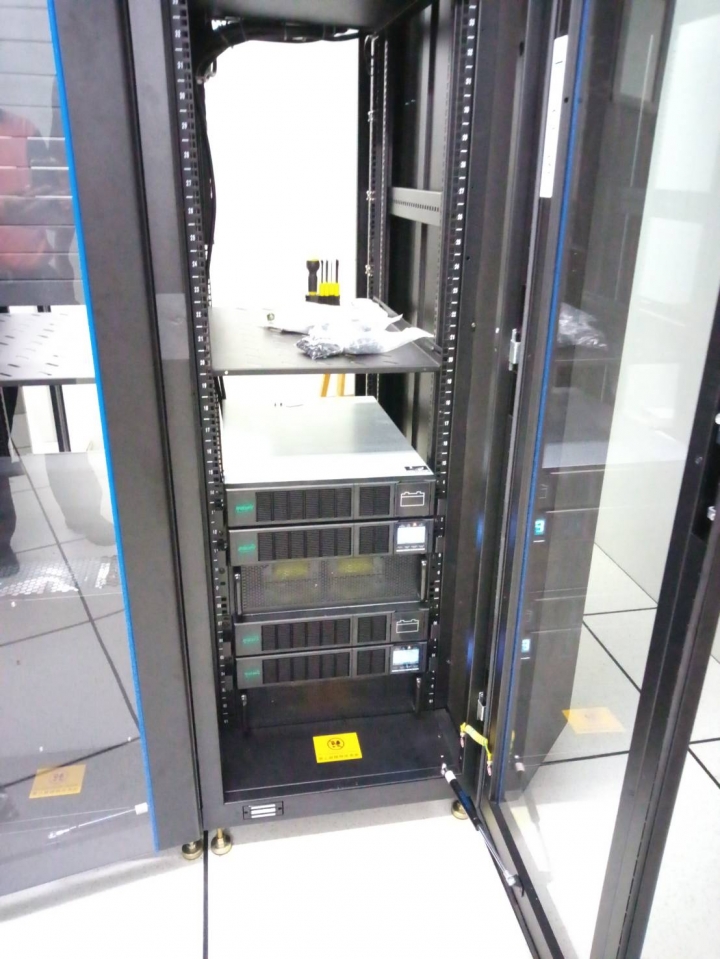

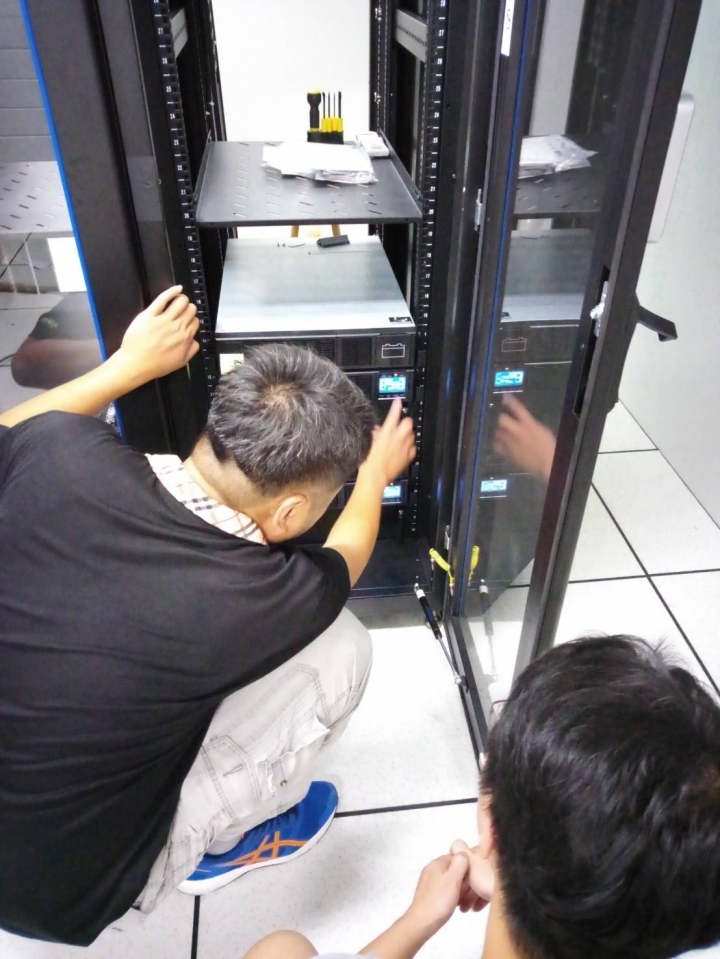

最後最後，一間機房所有基礎設施完畢，就是UPS的進場了，這次採用的是飛碟的12KVA在線式UPS
飛碟的UPS價格很不錯，這案使用雙UPS互做備援
簡單的技術總結
1. 消防進入環控的部分目前僅有煙霧偵測，自動滅火裝置因為價格過於高昂，而且在台灣需要消防設備師規劃以及氣體劑量計算，所以這種家庭用小機房暫時不用考慮
2.
這種機櫃最重要的是門，機櫃前後門用玻璃是方便觀看內部設備燈號，而且可以保持冷氣不外洩，可以看到照片中門的邊框有氣密的封條，那個非常重要，有沒有做氣密在外部音量會影響很大，而且這種做氣密的機櫃噪音會小很多，畢竟伺服器那種暴力扇的音量不適合在家中以及辦公室環境，雖然現在dell以及HP等公司都有設計節能以及風扇降轉機制，音量問題已經沒有以前嚴重了
3. UPS一定要買，而且十分建議使用在線式，UPS最重要的保固一定要先跟原廠或者授權經銷商談好，畢竟這東西只要故障就很嚴重，所以建議找在地廠商，而不是上淘寶或者亞馬遜刻意買國外的運回來
4. 資訊機房節能效率(PUE)來說，這種設計方案的PUE可以保證壓在1.5以下，甚至可以降到1.3左右
5.這種解決方案適用於遠端無人職守機房，如果櫃位數超過10櫃，還是建議找機房設計以及建設公司做詳盡的規劃，畢竟越大規模的機房設計層面更嚴謹
6. 環境控制系統一定要做，包含各種遠端告警功能切記，建議在設計機房時就安裝各迴路電表以利控制，最重要的監測是UPS的輸入輸出端以及空調的總表一定要監控
