hyper-v環境 + vlan用openwrt + tplink 1043做出多個實體port (也讓hinet/mod更易管理)

hikaruu
個人積分：63分
文章編號：69713089

63分

樓主

2018-08-15 2:56

1. close dhcp server, set lan ip to a fix one , 要保留一個lan port設定switch與hyper-v 接

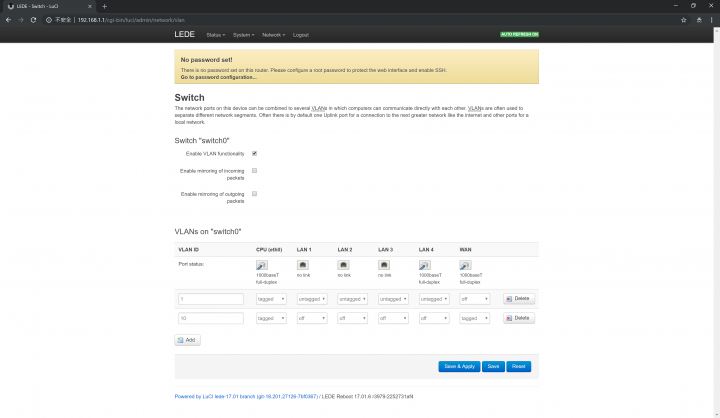

2. set switch chip

hyper-v network physical adapter -> tplink 1043 lan port 2 or 3 or 4

之後vlan id = 10都會到lan 1, vlan tag switch ic都會自動處理

hyper-v環境 + vlan用openwrt + tplink 1043做出多個實體port (也讓hinet/mod更易管理)

hyper-v環境 + vlan用openwrt + tplink 1043做出多個實體port (也讓hinet/mod更易管理)

2018-08-15 2:56 發佈

文章關鍵字 hyper-v 環境 VLAN openwrt 實體port tplink 1043 hinet/mod 1043

hikaruu

hikaruu
個人積分：63分
文章編號：70568478

63分

樓主

2018-10-20 13:32

上面的設定是用WAN做uplink port (tag), LAN1-LAN4做detag, 記得保留一個port做設定

openwrt 17版之後,介面及回應改進極大,

也順便將家中hinet mod全部改用VLAN

VLAN switch都是用便宜老舊的AP

這也是AP可刷openwrt的一大好處

VLAN tag/detag是用hardware,效能極佳

asus 520GU / 小米mini / tp-link 1043nd v1都用來做vlan switch

tplink 740N ==> 不可以

1043nd是gigabit所以是做backbone和modem直連,

目前設定

VLAN 10 : MOD
VLAN 11 : NAT DHCP

modem PORT 1 ==> NAT ROUTER WAN PORT
modem PORT 2 ==> 1043nd / VLAN 11

NAT ROUTER LAN PORT ==> 1043nd / VLAN 10

1043nd / uplink port ==> one port of gigabit switch

gigabit switch ==> 連到各樓層

若有些樓層不想用mod/pppoe撥接,就直接連NAT router即可

=====

而分享器用openwrt也有好處,在wan port指定vlan,就可以選VLAN 10(DHCP)或VLAN 11 mod線路

困擾多年的hinet/mod及分享檔案,終於解決了,強烈建議power user很可慢慢改用openwrt,功能實在好用多了

分享器廠商也可以下放些高階功能, 目前家用的分享器USB/BT,使用體驗不好,不想用,

分享器專注在網路功能實際點
