大家好，請問各位先進，交換器規格中 有提到 支援自動MDI/MDI-X 跟 支援自動MDI/MID-X，
請問我GOOGLE了半天 「MDI/MDI-X」 維基百科等很多介紹，是關於可支援自動跳線功能，
但「MDI/MID-X」維基百科..及其他網站，比較少看到介紹，但反而是很多產品都標榜支援自動「MDI/MID-X」，請問這「MDI/MDI-X」、「MDI/MID-X」兩者是指同一件事嗎?
主要是關於招標規格界定方面，差一個字就不符合?......
所以可否請教大家哪裡可以證明這兩個是相同的功能還是非相同功能，但都能支援自動跨線?
以下列出 合勤 兩款交換器分別是
支援自動MDI/MDI-X
https://www.zyxel.com/tw/zh/uploads/images/ES1100_Series_1.pdf
支援自動 MDI/MID-X
https://www.zyxel.com/tw/zh/uploads/images/20160516_ds_gs1900_series_tw.pdf
某一埠會分要接集線器UPLINK或電腦PC
新的集線器都能自動判別
MDI/MDI-X 才是正確的 MID應為錯置
參考來源
Gigabit and faster Ethernet links over twisted pair cable use all four cable pairs for simultaneous transmission in both directions. For this reason, there are no dedicated transmit and receive pairs, and consequently, crossover cables are never required for 1000BASE-T communication.[8] The physical medium attachment sublayer (PMA) provides identification of each pair and usually continues to work even over cables where the pairs are unusually swapped or crossed.[9]
airwei wrote:
大家好，請問各位先...(恕刪)
因為 我方的輸出 要接 對方的輸入.. 對方的輸出 要接 我方的輸入
就像插頭一樣, 一定是 公對母, 母對公...
所以 TX 要接對方的 RX, RX 要接對方的 TX.
TX+ ──→ RX+
TX- ──→ RX-
RX+ ←── TX+
RX- ←── TX-

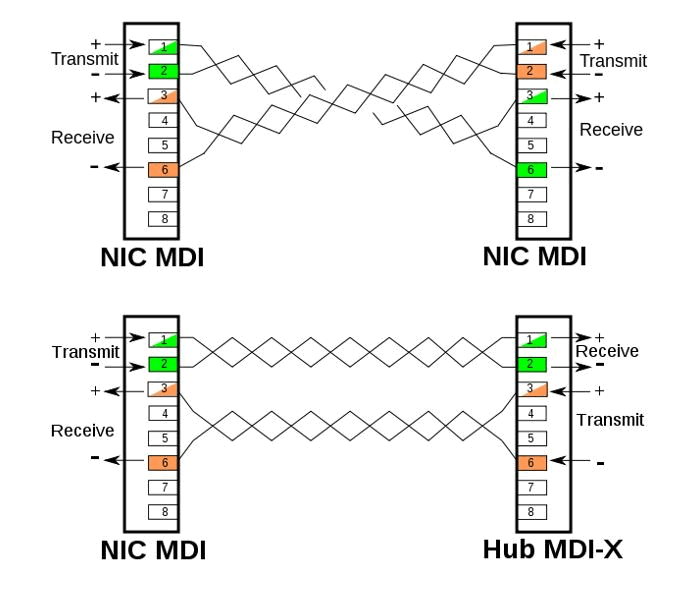

所以當兩邊接腳都一樣時, 線要交換;
不然就線不交換, 但兩邊接腳的收發相反, 就像 MDI 和 MDI-X 的開係
自動 就是你可以插交換, 也可以插不交換..
因為 switch IC 會去偵測, 看我方是要用 MDI 的接腳, 還得改成 MDI-X 的接腳, 來跟對方接.
現在的 switch IC, 連 +- 相反都沒關係, 都自動會 +- 對調.
因為我有看過一個開發板的電路, 就是 +接-, -接+ , 工作正常..
airwei wrote:
支援自動 MDI/MID-X
https://www.zyxel.com/tw/zh/uploads/images/20160516_ds_gs1900_series_tw.pdf...(恕刪)
字有時會打錯, 所以不要想太多...
看見時, 建議回報給廠商去修正.
不用擔心啦, 因為現在的 ethernet 的 phy ,
我實在不知道要去哪, 才能買到 接腳不會自動交換 的那種 LKK 級的 古老iC.
每一顆都嘛會自動交換...
