一次來3個工程人員，一個在樓下，兩個來樓上
樓下的人沒看到
來家裡的是年輕的工程師，穿著制服，制服很乾淨
不像是中華電信外包工班，有些灰頭土臉的
我是申請120M雙向光纖+收視 有要求一個固定IP
基本上結構是
FTTH 到府 接到光纖數據機後 解出Cable 線 連結 機上盒 與4個網路孔
原則上 Cable 線是專門看照表操課的的節目
機上盒的網路線是要看隨選視訊 卡拉OK等等的
就算沒接網路線，仍可以正常收視，只是隨選視訊...等會無法使用
架構圖如下
－－－－光纖－－－－數 據 機＝＝＝ cable to 機上盒
｜ ＋－－－ 網路線 to 機上盒
｜
PC or AP
所以要安排數據機與機上盒位置是否能放置妥當
由於我是網路控，當然也免不了進去數據機探個究竟
數據機是華為的 HG8247H
預設LAN IP 是 192.168.100.1/24
如果有申請DHCP的 固定IP 須接上LAN4 才會抓到真實IP
初探架構
光纖過來時其實有兩個VLAN 100、101
VLAN 100 使用DHCP 給WAN 強迫NAT 給LAN1 ~ LAN3 使用
VLAN 101 DHCP Relay 專供 LAN4 取得用戶要求的DHCP 真實固定IP
這兩組VLAN 抓到的IP 都在同一網段
由於昨天才裝
如果此架構不變 有可能 VLAN 100 也是DHCP 固定IP (待觀察)
數據機內可以設DMZ、Forward Rules
幾乎基本的都有了，就差不能關NAT、設定靜態路由
VLAN 101 有真實的DHCP 固定IP
我是不太會養動物
會不定時連回家NAS抓檔案
其實還算不錯
Speedtest 網站可以測到滿速 130M/120M
HG8247H 效能還不錯
具工程人員說，樹林整區都是光纖架構，沒有CABLE 架構
補照片

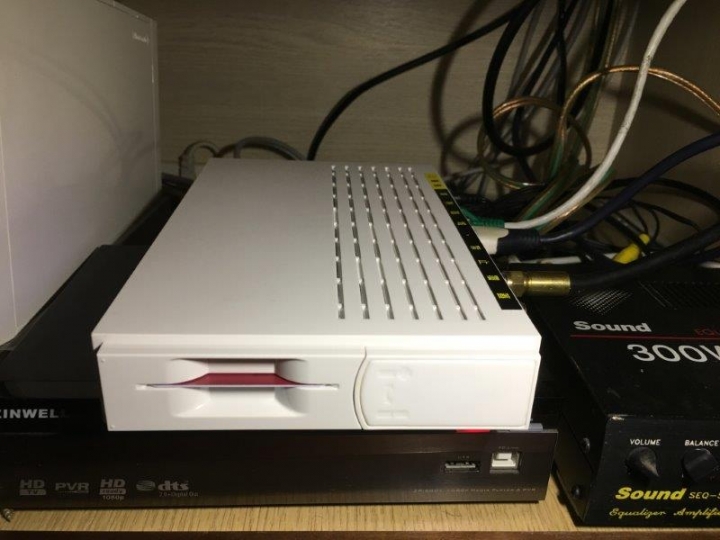

機上盒正面 藍燈是開機 紅燈是關機

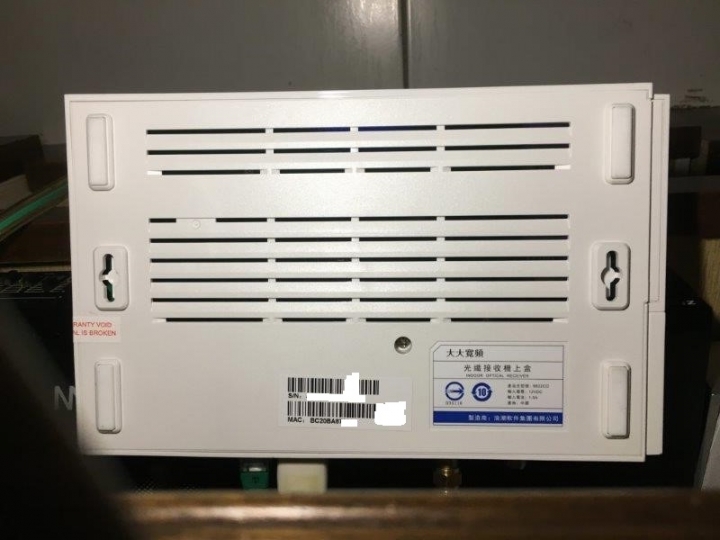

機上盒底部 型號 9832CO
機上盒後面 吃12V 1.5A 可以接USB裝置來預錄影(只能在機上盒看，不能在電腦看)
最左邊是光纖孔 如果沒有申請網路，光纖直接接入即可 不需要ONT
右側是安裝卡片

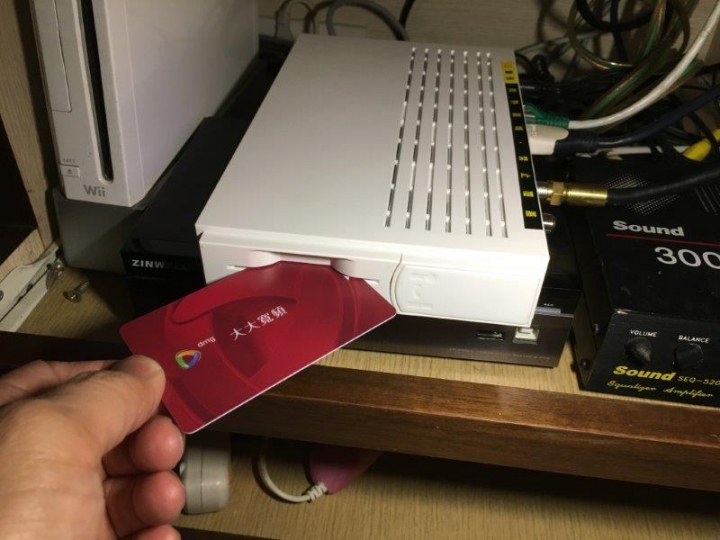

裡面是一張大大寬頻的卡片

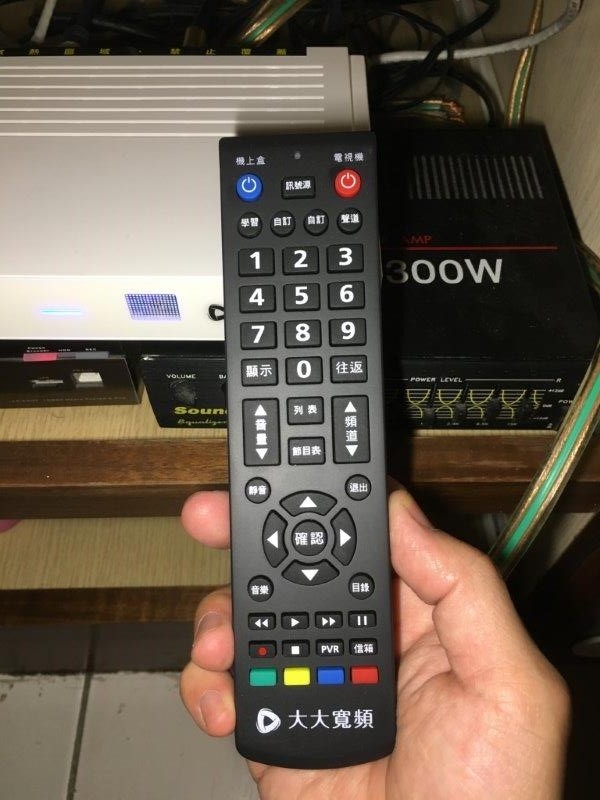

遙控器

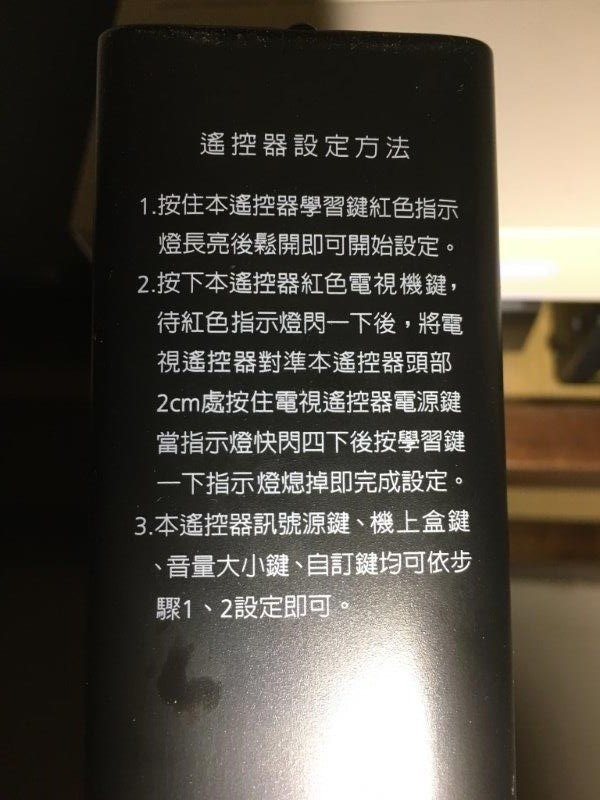

遙控器背面 說明與家裡電視遙控器整合方式

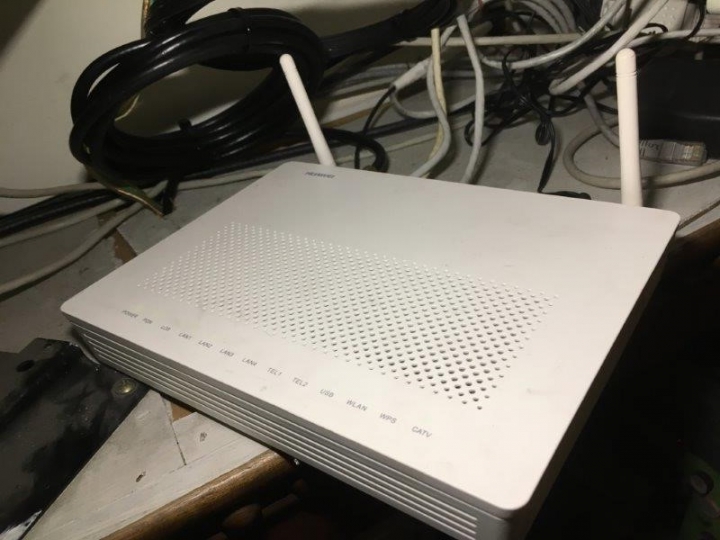

華為的 EchoLife HG8247H ONT設備
側面有 reset 鍵 與 無線網路相關的按鈕

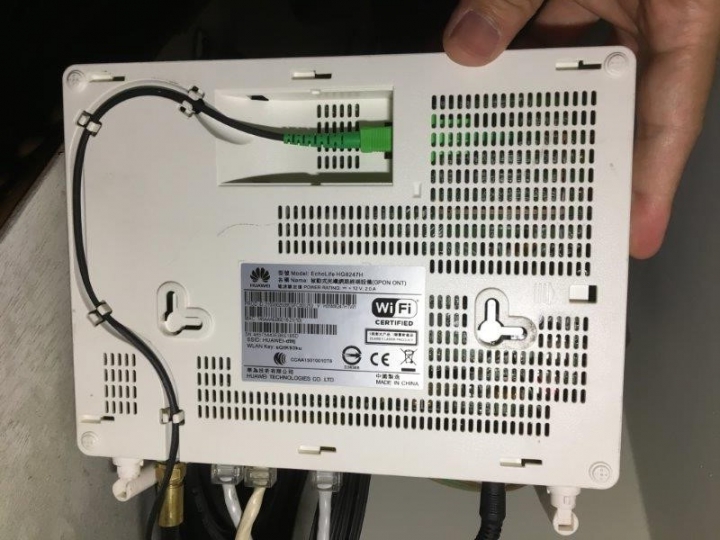

機器底部 吃 12V 2.0A

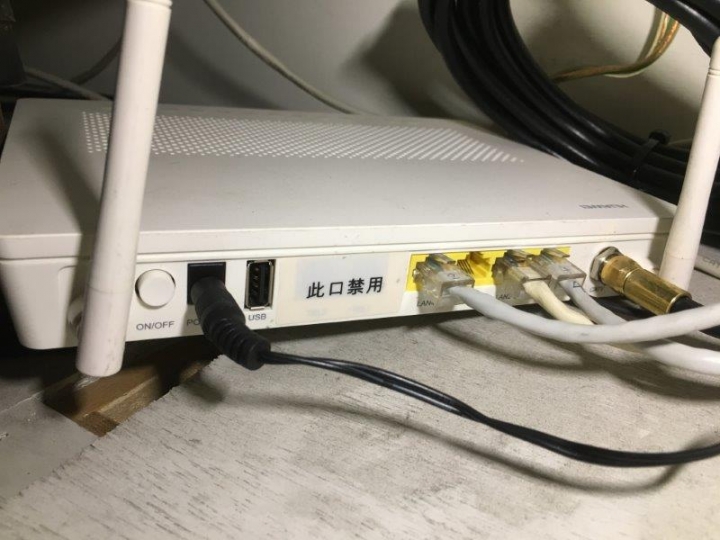

機器後面

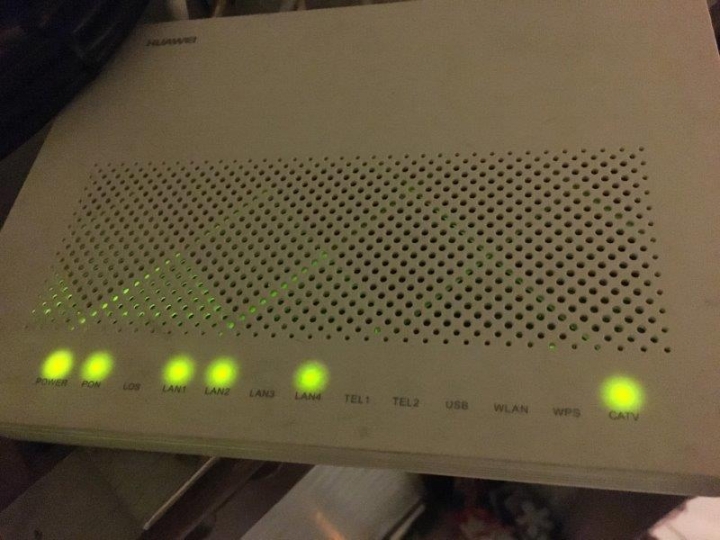

昏暗時候燈號顯示
