[純手工打造] 土炮型家庭佈線分享 !

2014年4月看完keroro523的文章之後
http://www.mobile01.com/topicdetail.php?f=507&t=3873227&p=1

心理就想將來自己的房子裝修之後也應該像這樣佈置網路線~
終於在2015年自己的房子要裝修
有機會把家裡的網路線好好的整理一下
有人肯定會說一間2房2廳的24坪房子幹什麼搞那麼麻煩?
全部都弄成無線網路就好了阿~~
也對阿~幹什麼花那麼多錢那麼多時間搞那麼麻煩的網路佈線??
我只能回答一句 : 因為林背爽啦~~

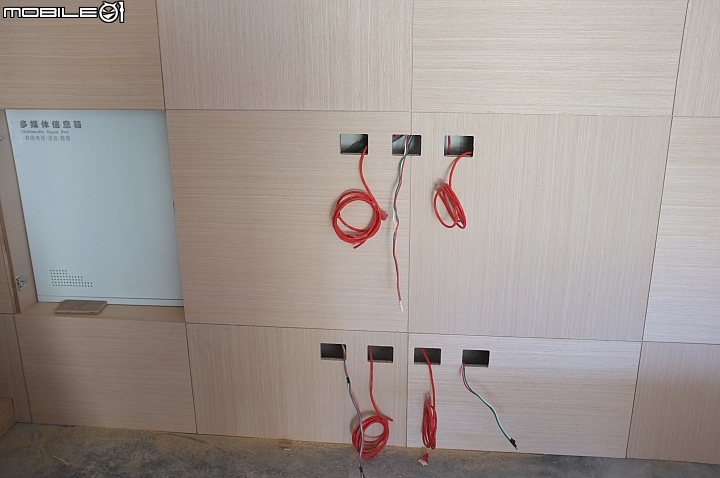

我一共佈了12條線~

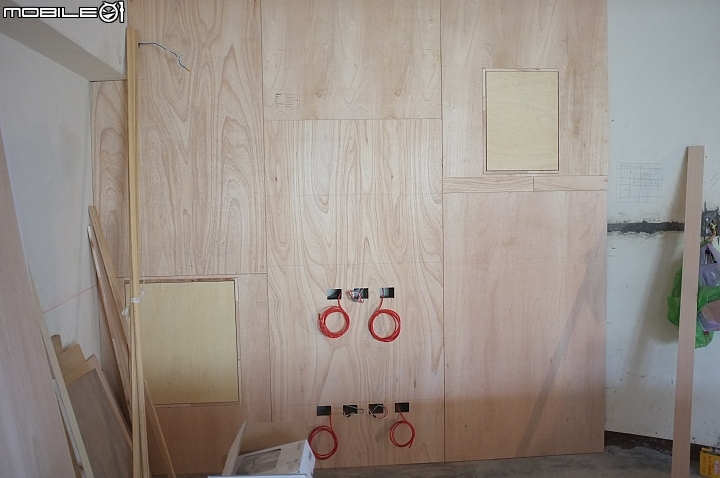

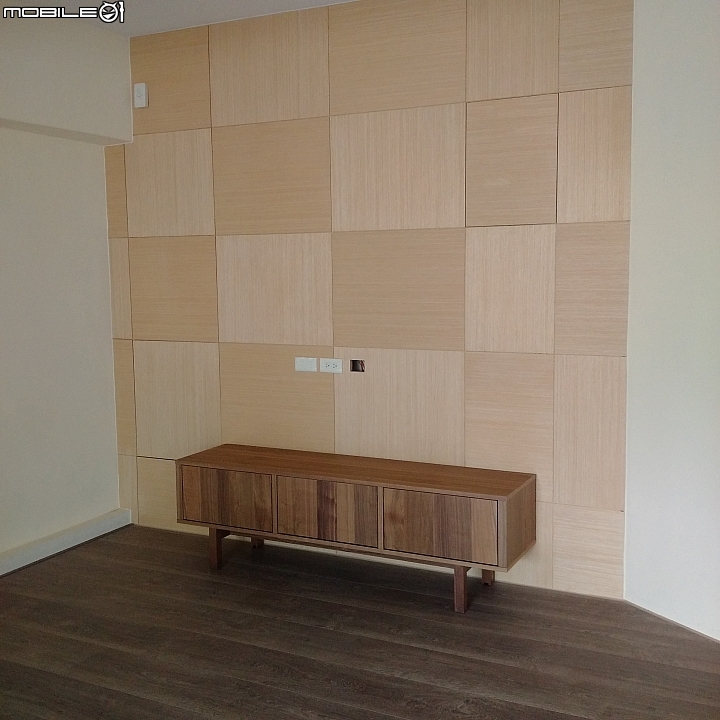

電視牆x4~~(預留一個可以增加到5個)
客廳x2
餐廳x2
臥室x2
小孩房間x2

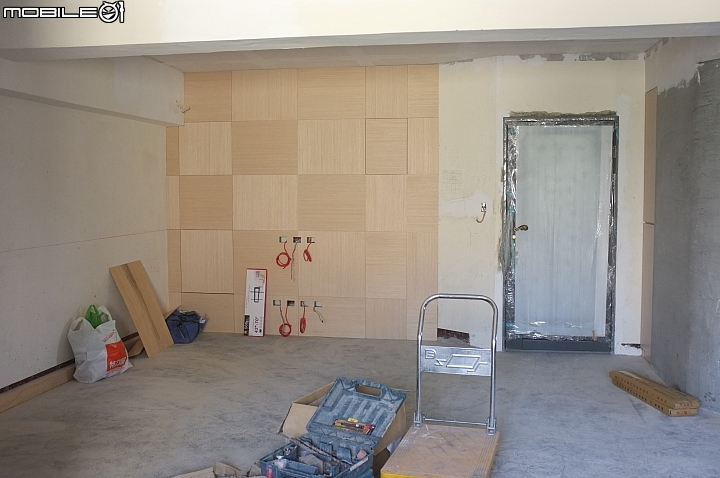

裝修時候水電工也問我搞那麼多線幹什麼?
我說現在留線把管牽好了~將來不會後悔~

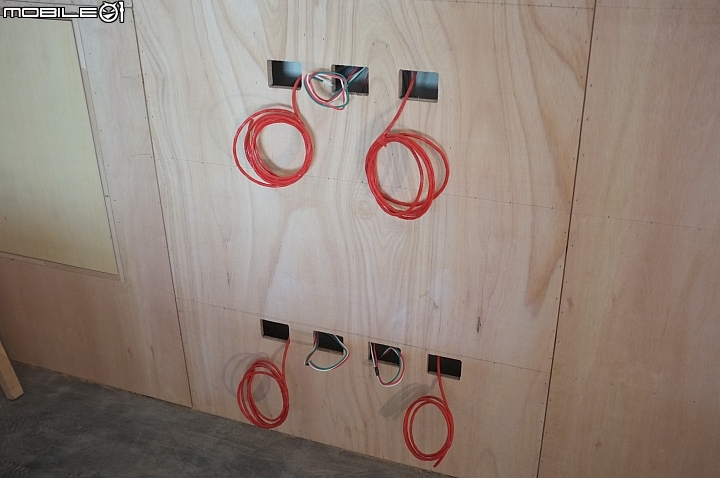

就這樣子水電工就依照自己的要求都佈置好了~
全部是PVC管~~一條管穿2條線~

[純手工打造] 土炮型家庭佈線分享 !

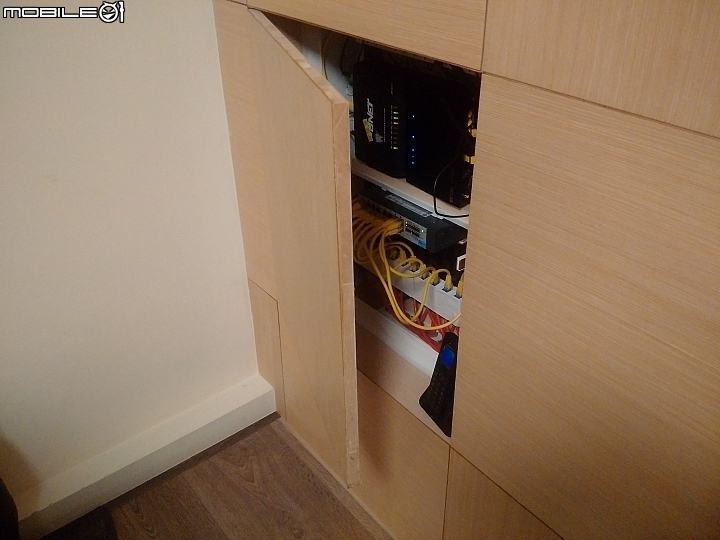

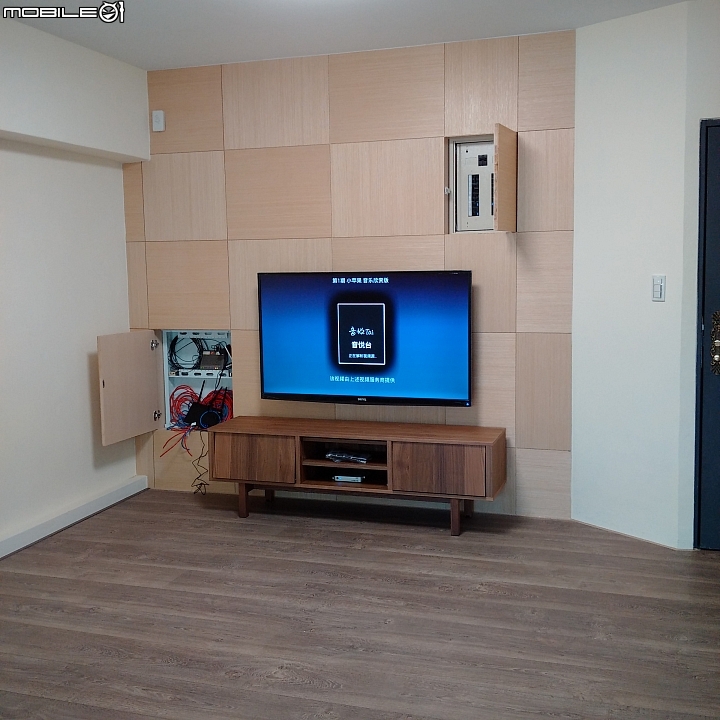

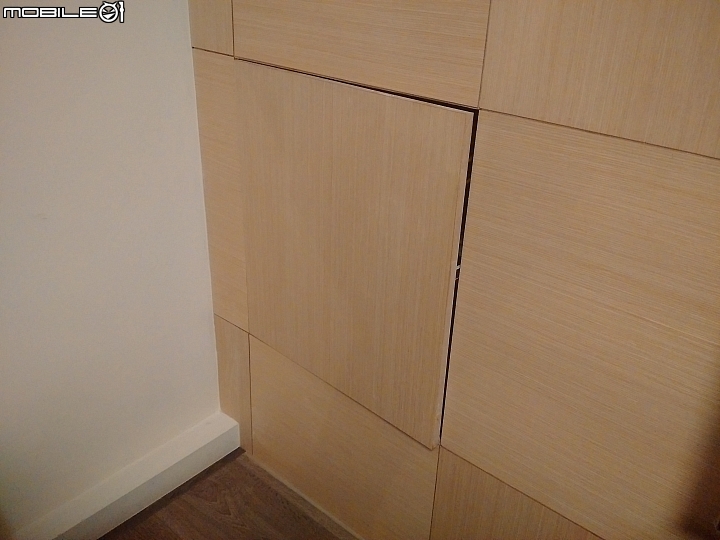

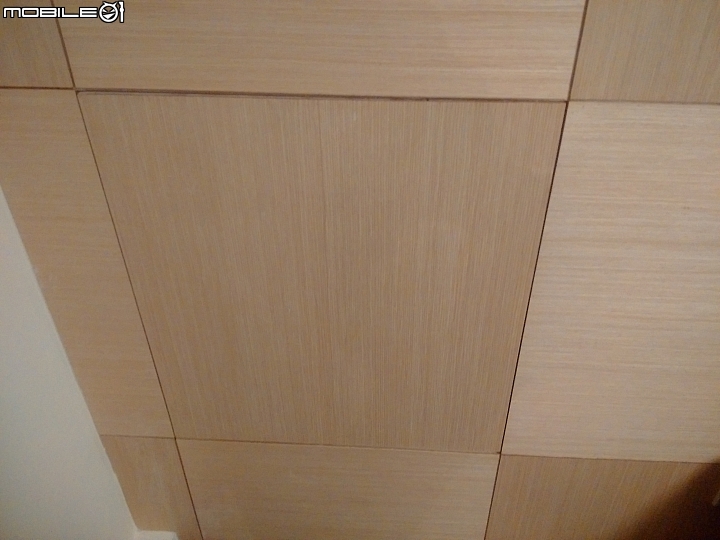

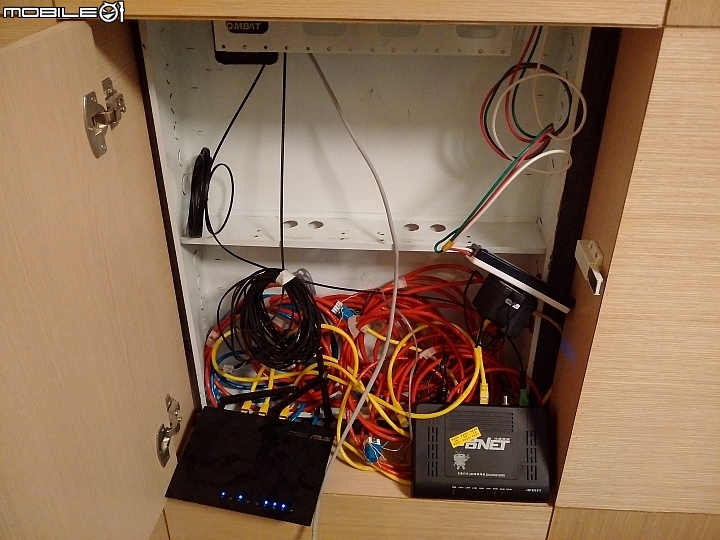

木工師傅經過自己要求把弱電箱藏起來了~

[純手工打造] 土炮型家庭佈線分享 !

[純手工打造] 土炮型家庭佈線分享 !

[純手工打造] 土炮型家庭佈線分享 !

[純手工打造] 土炮型家庭佈線分享 !

[純手工打造] 土炮型家庭佈線分享 !

[純手工打造] 土炮型家庭佈線分享 !

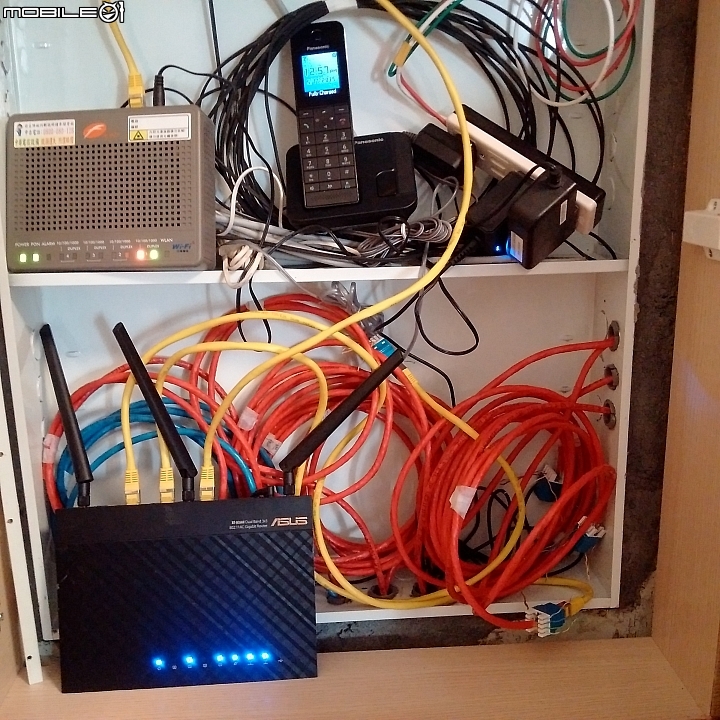

剛開始的時候我是使用中華電信的FTTH 100/100企業版~
但是過了一年後我發現我住的地方有佳光的FTTH~
佳光的FTTH 100/100 一個月才500左右~~我就大膽的將網路服務換成了佳光~

[純手工打造] 土炮型家庭佈線分享 !

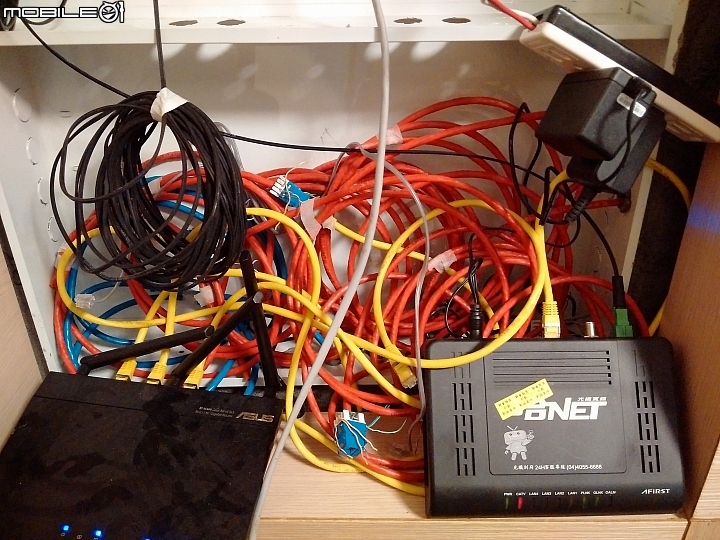

2017年開始
我就下定決心把網路箱整理好~~

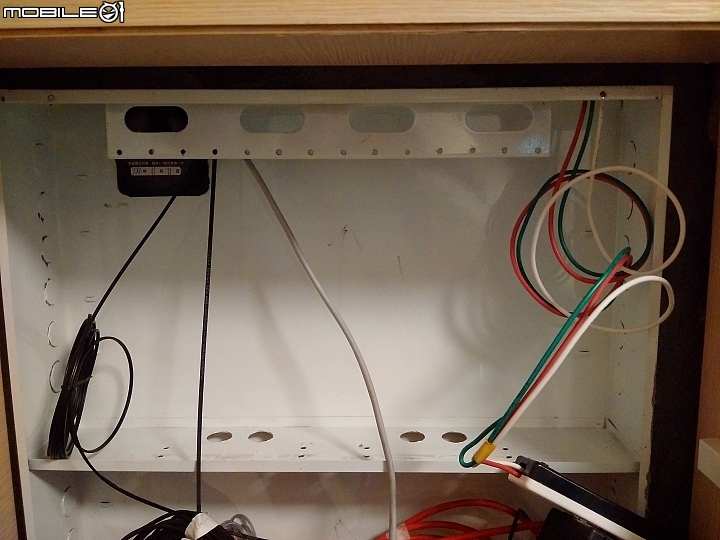

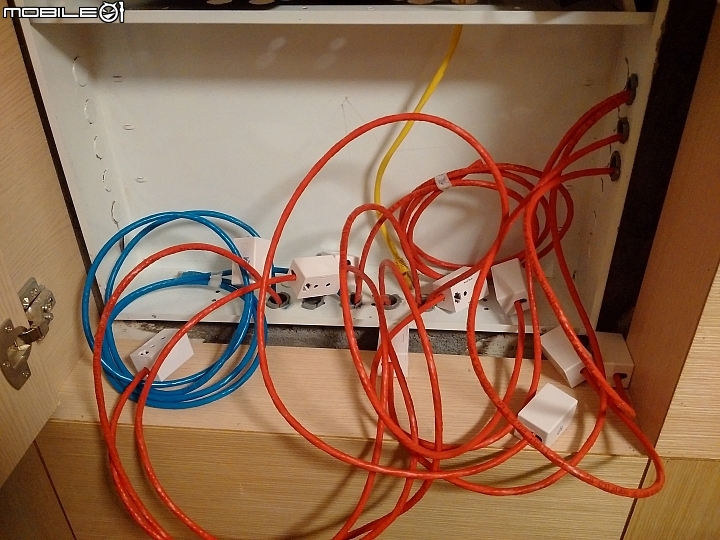

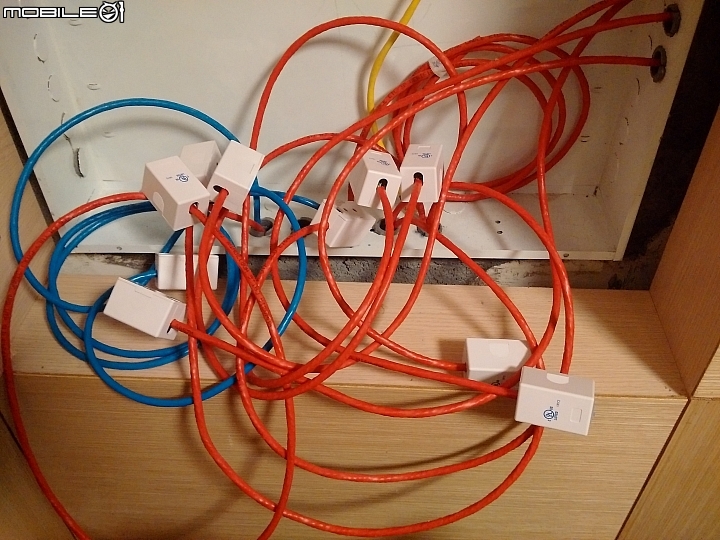

先把裡面的東西清出來~

[純手工打造] 土炮型家庭佈線分享 !

[純手工打造] 土炮型家庭佈線分享 !

[純手工打造] 土炮型家庭佈線分享 !

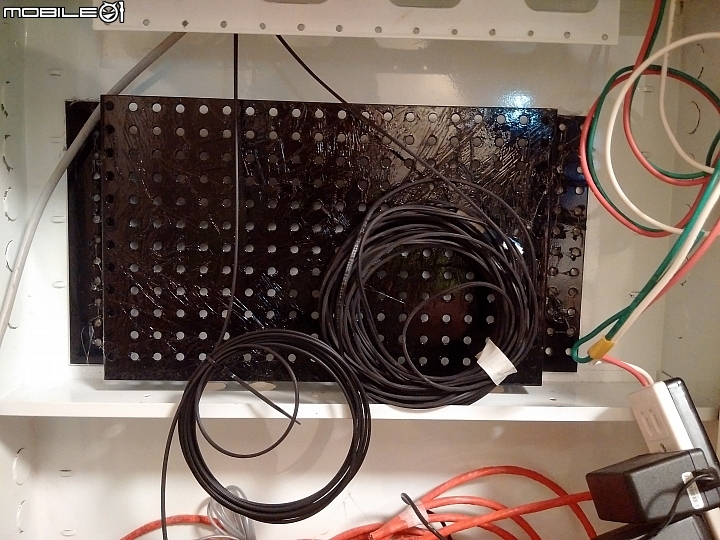

把黑色的洞洞鐵板裝上去~ (淘寶買的)

[純手工打造] 土炮型家庭佈線分享 !

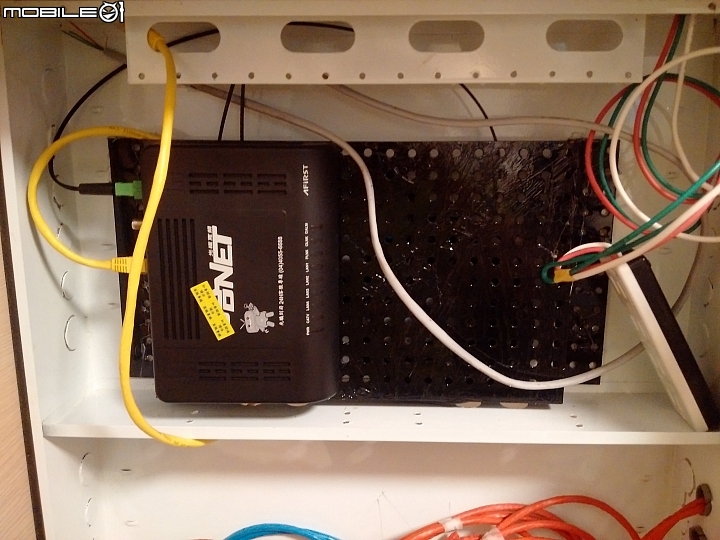

把佳光的路由裝上去~

[純手工打造] 土炮型家庭佈線分享 !

[純手工打造] 土炮型家庭佈線分享 !

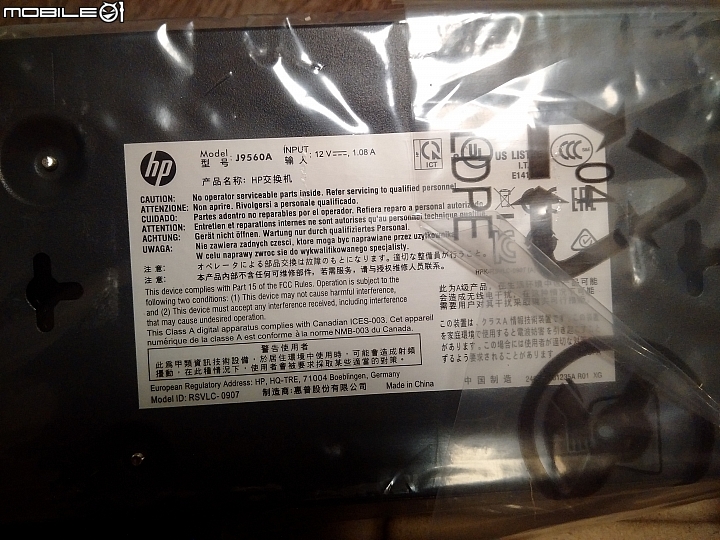

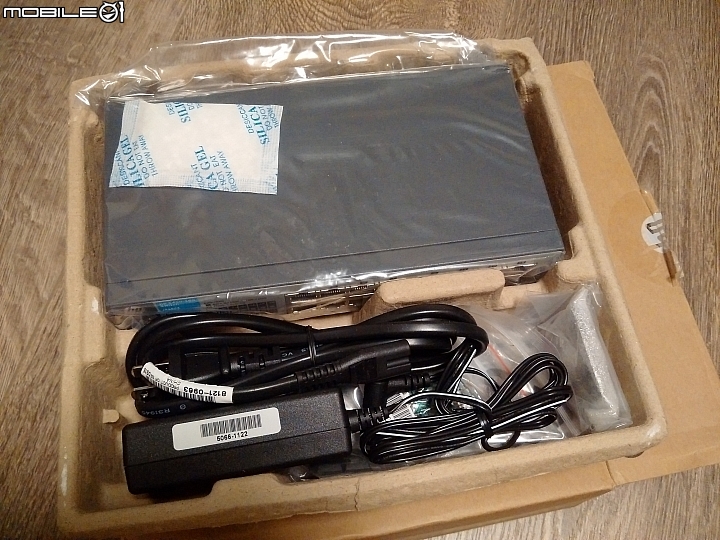

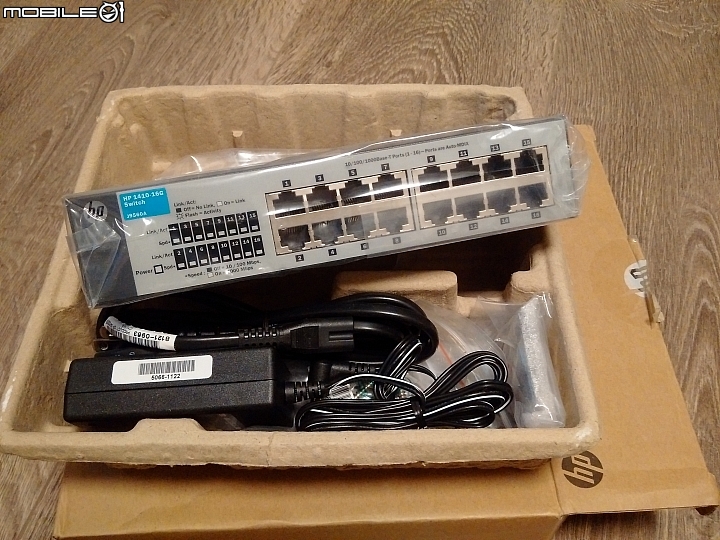

把2015年買的集線器拿出來~ HP 1410 16 PORT

[純手工打造] 土炮型家庭佈線分享 !

[純手工打造] 土炮型家庭佈線分享 !

[純手工打造] 土炮型家庭佈線分享 !

[純手工打造] 土炮型家庭佈線分享 !

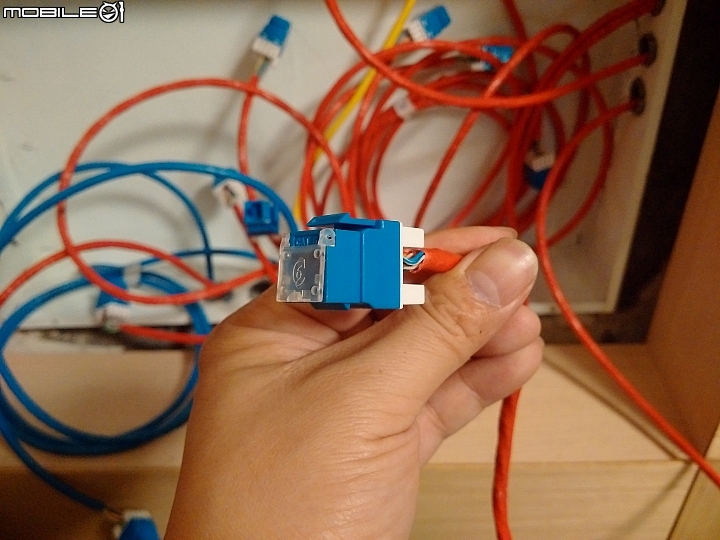

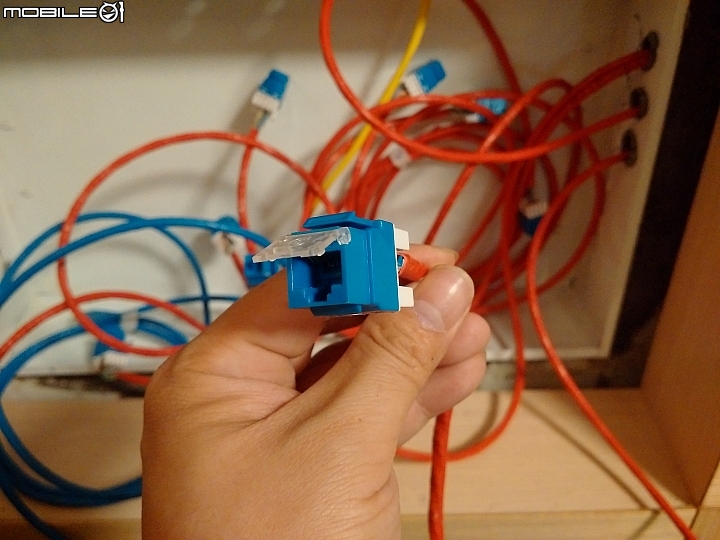

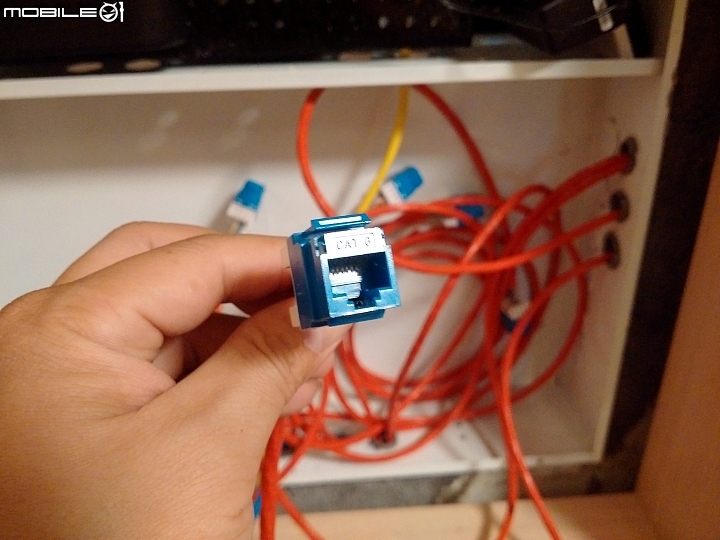

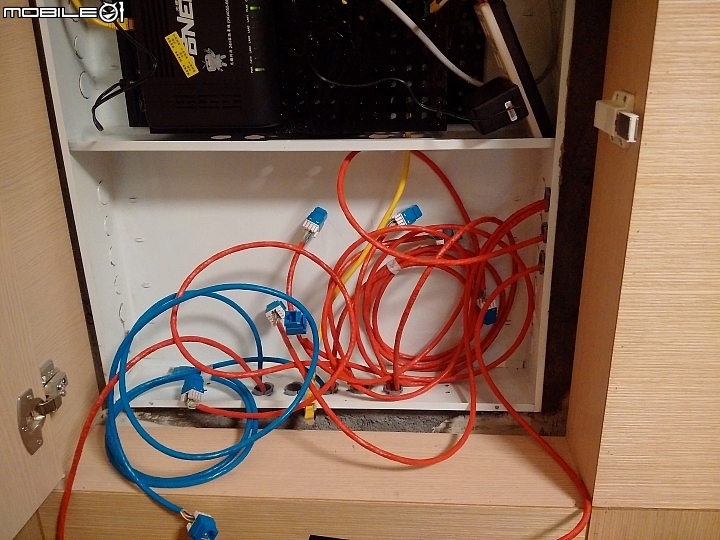

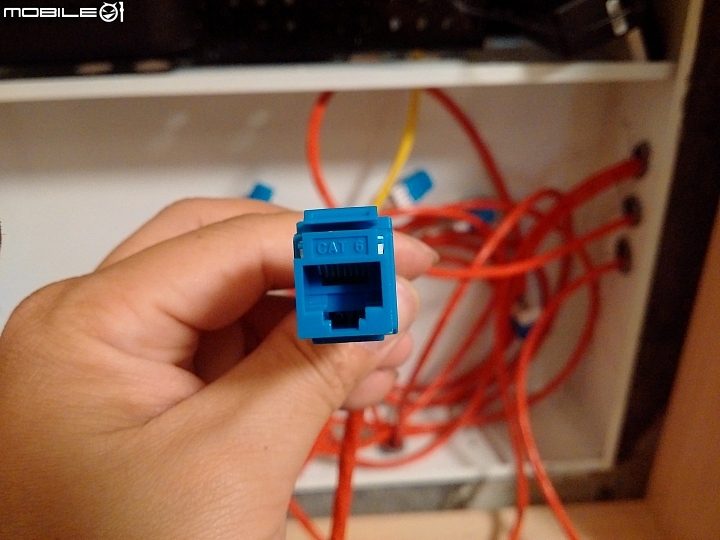

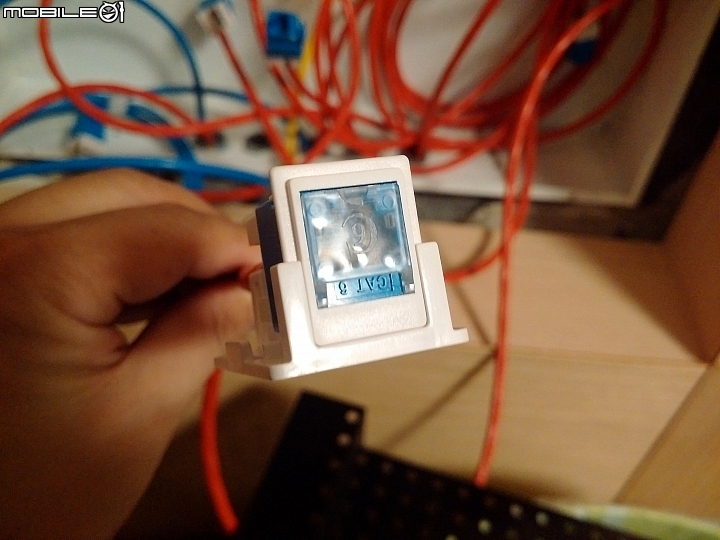

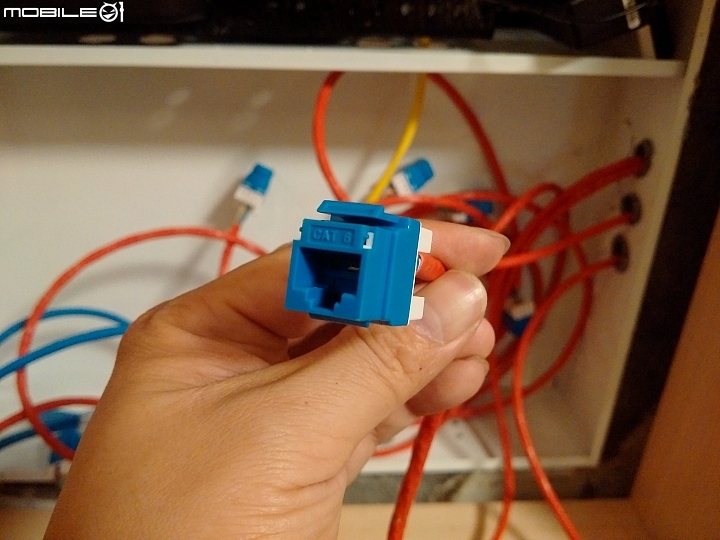

把線全部接上JACK,全部的線都是CAT.6A紅色~
2014年我看了keroro523文章之後才知道有PANDUIT這世界知名品牌~
進而知道"魔力門" http://wordpress.morezman.com/?cat=269 有提供PANDUIT產品~
但是因為我要的數量太少跟本就下不了單而做罷~~
在PCHOME買了RUNASIA的產品來使用~

[純手工打造] 土炮型家庭佈線分享 !

[純手工打造] 土炮型家庭佈線分享 !

[純手工打造] 土炮型家庭佈線分享 !

[純手工打造] 土炮型家庭佈線分享 !

[純手工打造] 土炮型家庭佈線分享 !

[純手工打造] 土炮型家庭佈線分享 !

[純手工打造] 土炮型家庭佈線分享 !

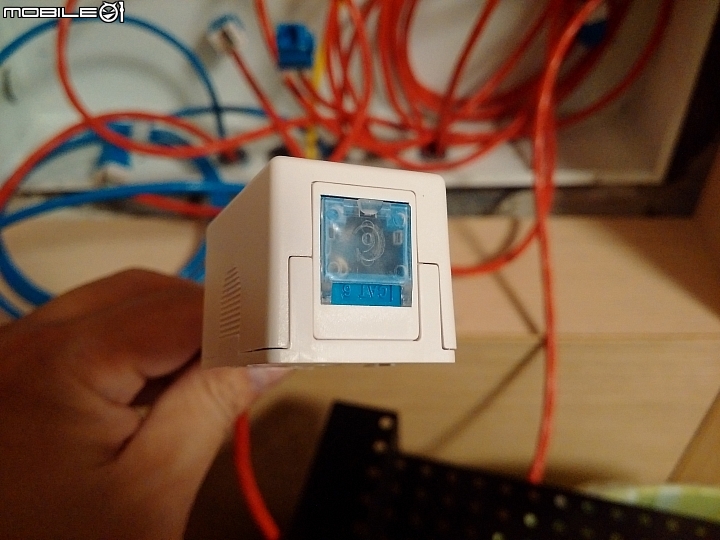

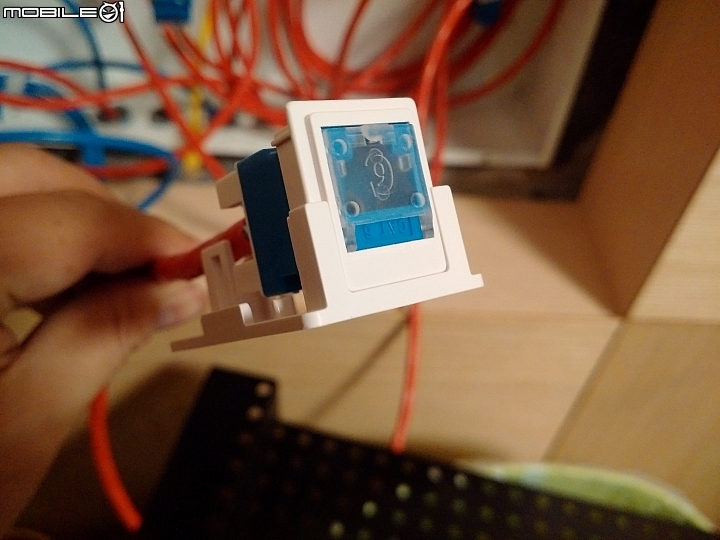

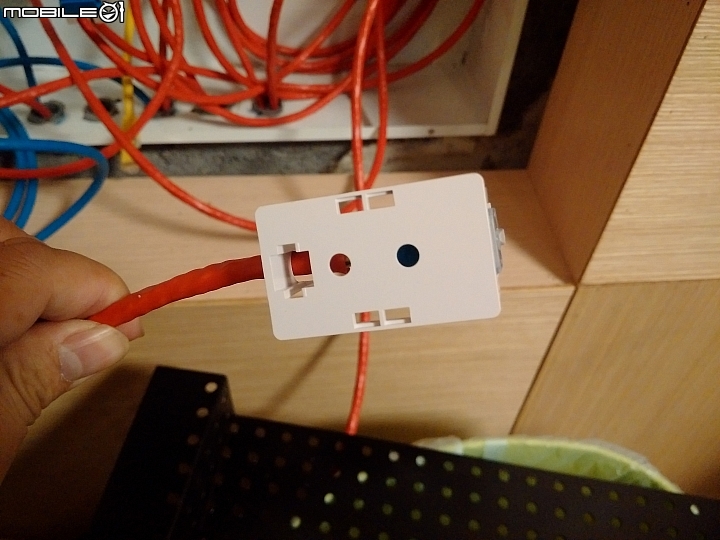

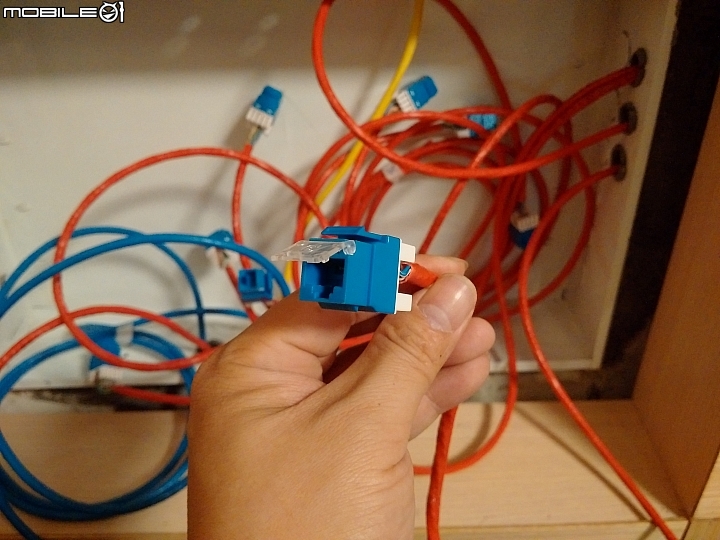

套上底座

[純手工打造] 土炮型家庭佈線分享 !

[純手工打造] 土炮型家庭佈線分享 !

[純手工打造] 土炮型家庭佈線分享 !

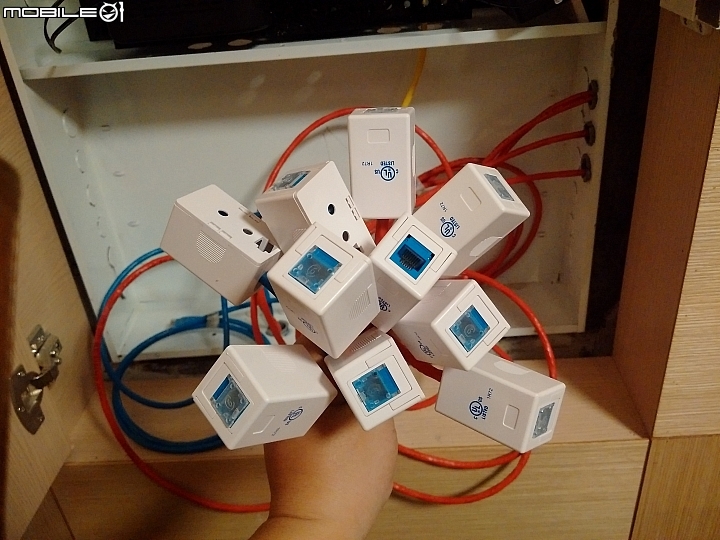

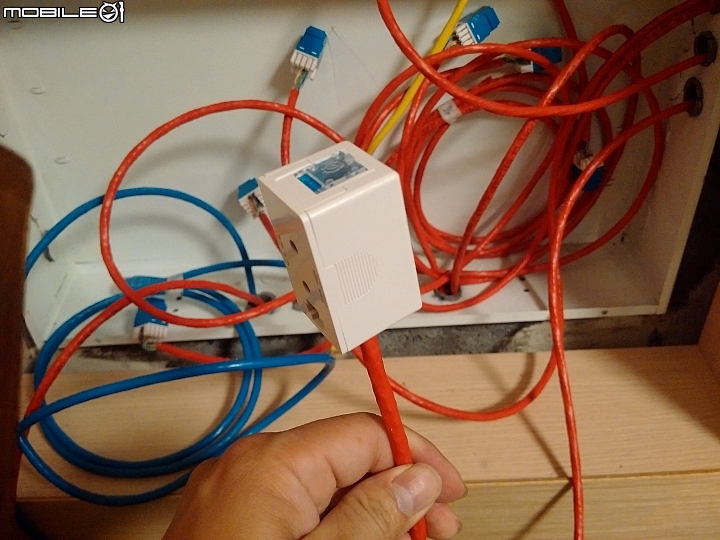

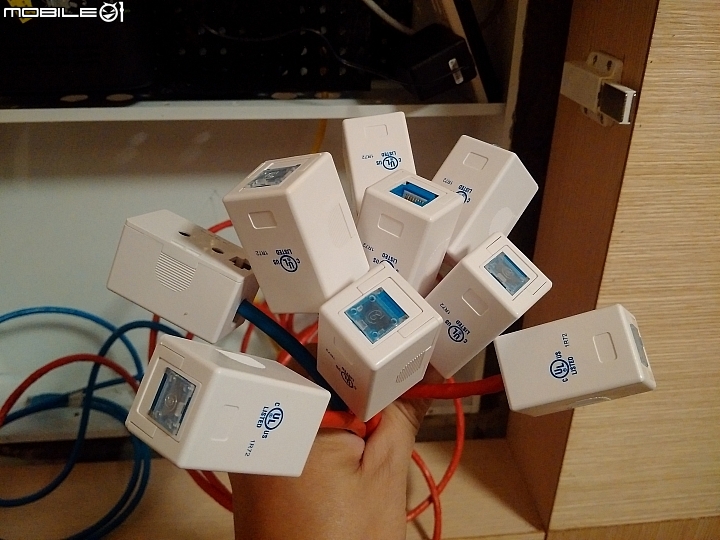

把外蓋套上

[純手工打造] 土炮型家庭佈線分享 !

[純手工打造] 土炮型家庭佈線分享 !

[純手工打造] 土炮型家庭佈線分享 !

[純手工打造] 土炮型家庭佈線分享 !

[純手工打造] 土炮型家庭佈線分享 !

[純手工打造] 土炮型家庭佈線分享 !

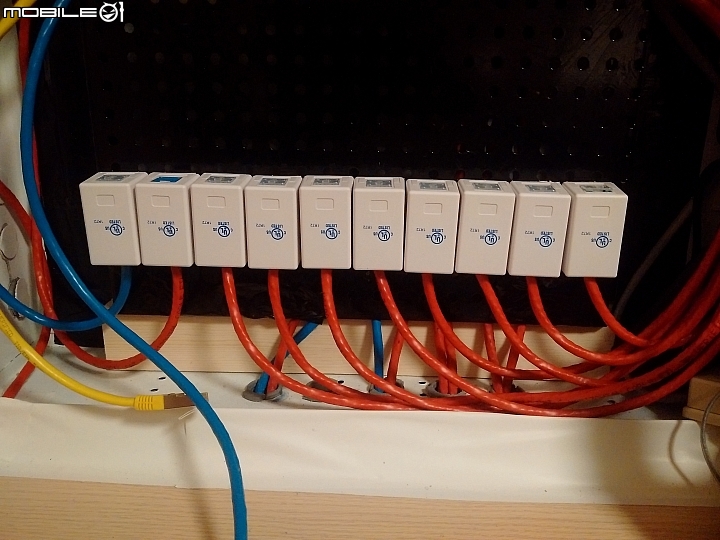

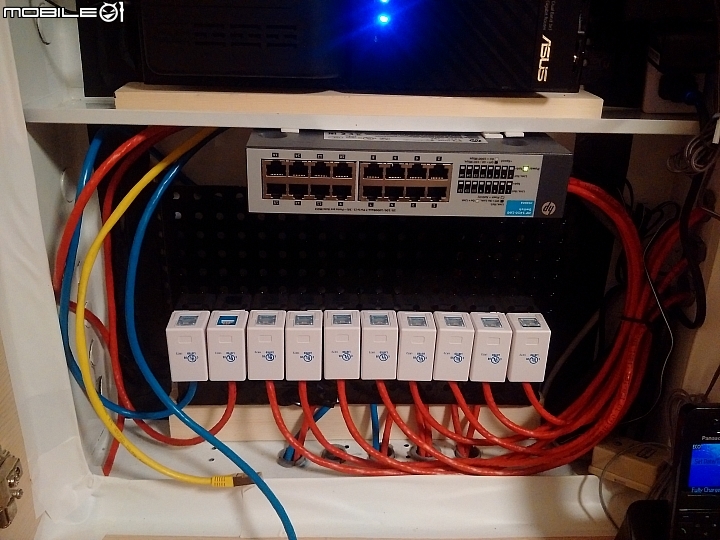

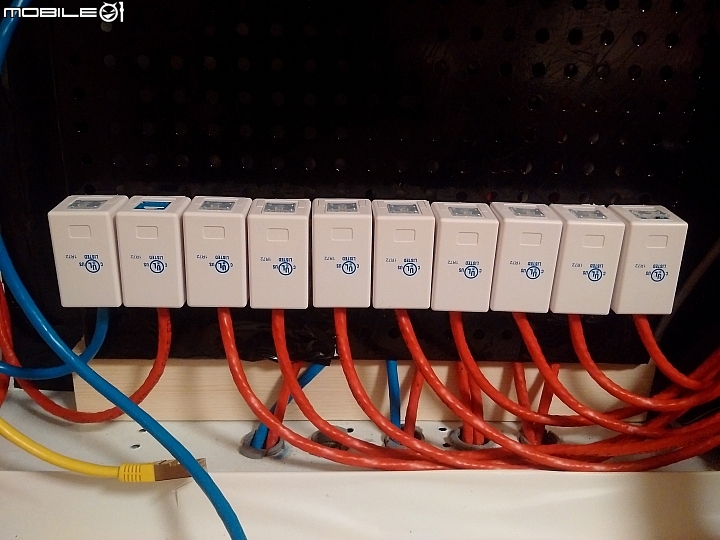

把JACK全部黏在洞洞板上面~
因為空間太小無法上架~沒有地方裝架子~~
這個問題我想了好幾個月~~
不知道怎麼放會比較方便~
最後想到就是土炮到底~~用黏的~~哈哈哈哈~

[純手工打造] 土炮型家庭佈線分享 !

[純手工打造] 土炮型家庭佈線分享 !

把HUB裝上去~

[純手工打造] 土炮型家庭佈線分享 !

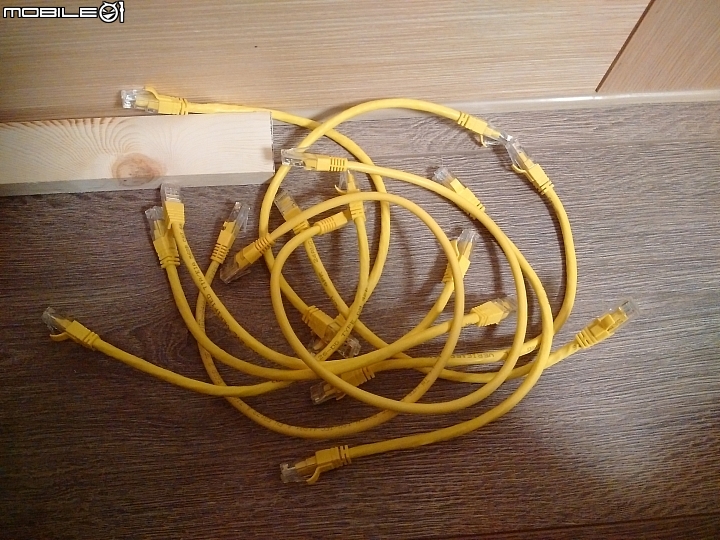

把PATCH CORD拿出來~

[純手工打造] 土炮型家庭佈線分享 !

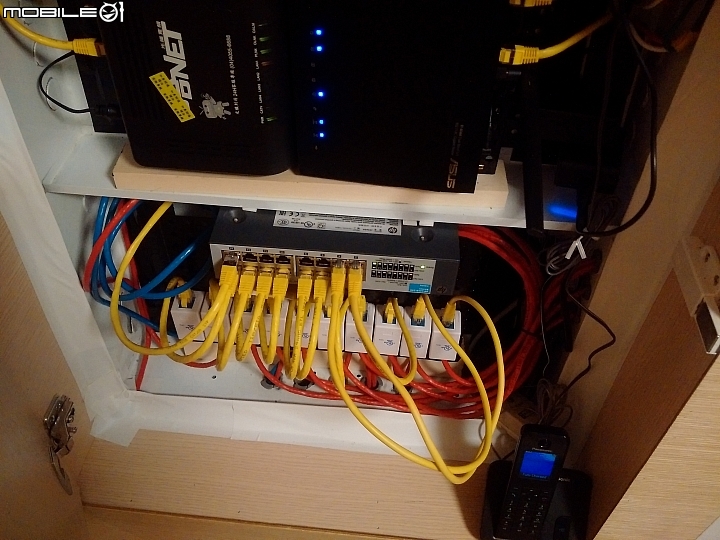

裝上PATCH CORD

[純手工打造] 土炮型家庭佈線分享 !

[純手工打造] 土炮型家庭佈線分享 !

[純手工打造] 土炮型家庭佈線分享 !

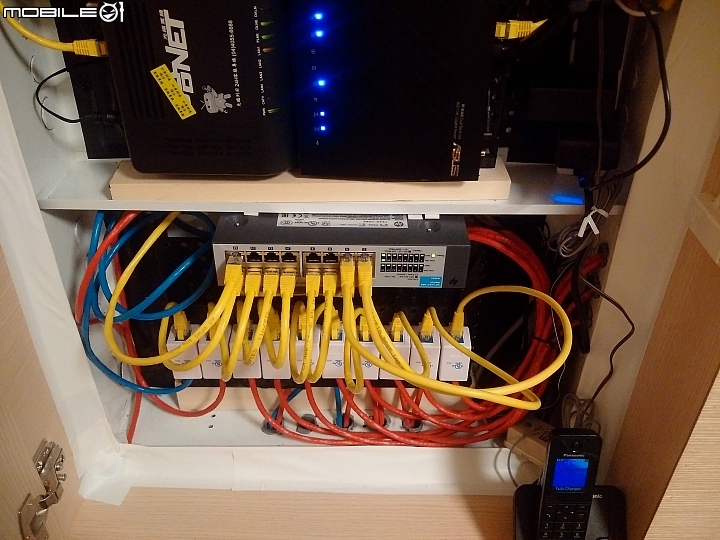

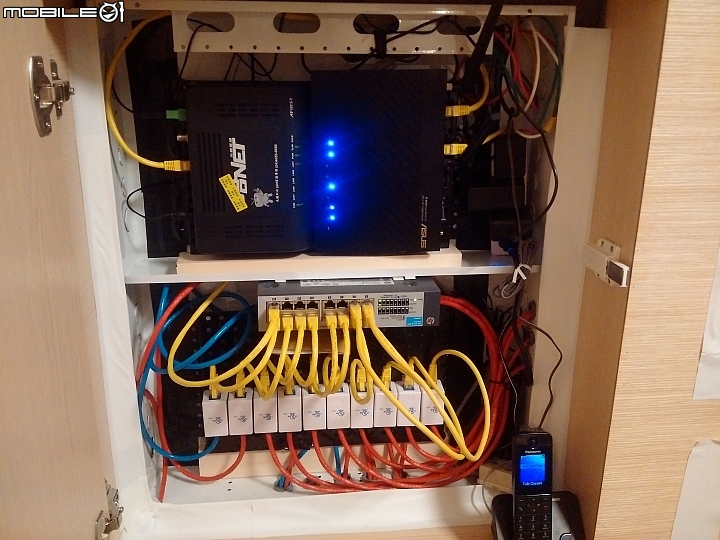

差不多就完成了~
[純手工打造] 土炮型家庭佈線分享 !

[純手工打造] 土炮型家庭佈線分享 !

[純手工打造] 土炮型家庭佈線分享 !

[純手工打造] 土炮型家庭佈線分享 !
唯一缺少的就是每條線的標籤~~等過年有時間再來一條一條的貼上標籤~

因為自己懶所以就這樣一年多後才完成土炮型的網路箱~~

我也想組一個像keroro523一樣的網路箱~~
我希望等我買了透天房子之後就可以這樣佈線了~~
一間24坪的華廈房子這樣佈線已經讓我很滿足了~

我比較喜歡自己動手~
看到那麼長時間之後的成果~
果然是DIY無價阿~~

謝謝收看~


2017-01-20 17:56 發佈

minilabo wrote:
2014年4月看完keroro523...(恕刪)


小弟可以在這邊問一下嗎...
紅色網路線為啥不直接壓接進HUB...
而是要裝jack經黃色網路線再進HUB...

請問這樣的用意是?
Touching Your Heart
minilabo wrote:
2014年4月看完keroro523...(恕刪)


我不知道你為什麼電視牆要搞到4條網路線
其實只要買一台 5port的Gigabit Switch或是 一台 LAN port有支援Gigabit 的無線WiF基地台即可

感覺你買的號稱 CAT6A 規格的網路線 好像不怎麼 像是真正的CAT6A規格
因為 每一芯線徑好像沒有到達23AWG, 也好像沒有十字塑膠隔離, 至於不是真正的純銅線也有待你檢查了
感覺有點多條,不過也不錯啦,不管是什麼線 現在留管線,以後想拉光纖還是其他線路都能從舊管道拉

我新家區網已經跑光纖了...
有時候這種DIY跟業界標準不一樣只有一個字,"爽"
就是圖個爽字XD

minilabo wrote:
2014年4月看完keroro523...(恕刪)


看起來規劃相當完整,整齊應該是這篇的主要表達訴求,電視部份兩條是出線在電視,兩條是櫃子內,個人猜測,應該是考慮到電視直接接網路線,電視櫃內也可加裝MOD之類的設備,預先考量而留,除了整齊之外,網路架構上若是能簡化減少機器,若發生問題也較好釐清,且多臺機器就多一個用電,這篇的規劃很用心,用PVC管給你一個讚

chih_haohung wrote:
我不知道你為什麼電...(恕刪)


我不喜歡無線的~
電視牆留4條網路線是給

電視X1
PS4遊戲機X1
小米機頂盒X1
另外一個留下備用~

楊公說:地靈改變心生命,生基求的富貴興...

55360123 wrote:
感覺有點多條,不過...(恕刪)


對阿~
既然要重新裝潢~
就把管路一次鋪好~
將來都用的到~
每間房間客廳都可以通線路~
網路線跟電源線管路全部分開~
楊公說:地靈改變心生命,生基求的富貴興...
onlyahhy wrote:
小弟可以在這邊問一...(恕刪)


老實說我自己也不知道~
反正就土炮了~~
自己摸索中~


其實主要原因是
我看了魔力門跟KERORO的文章後
才知道真正的網佈線是不可以自己打水晶頭的~
您說的方式 紅線直接接到HUB上面
是必須自己壓水晶頭的~
這也是普通一般使用者的使用方式~
真正的網路接法是不可以自己壓水晶頭~
都是使用JACK來連結~~
不知道我理解的對不對~~
這個就要高手來解釋了~~
楊公說:地靈改變心生命,生基求的富貴興...
很棒的佈線,佈線不是花大錢,要做出合乎自己需求的規劃。

onlyahhy wrote:
小弟可以在這邊問一下...(恕刪)

這個是類似patch panel的用法,主要切換方便。其他資訊你可以Google

chih_haohung wrote:
我不知道你為什麼電視...(恕刪)

網路線,不只是網路線,可以用網路線傳輸的東西太多了,不是只有網路,四個洞一點都不會多。跟買個無線基地台完全可以當作兩回事。
