原本就沒有規劃機房再加上散落各區的SWITCH,最後就變成亂到不行的線路
![[分享]自己的機房自己架](http://attach.mobile01.com/attach/201504/mobile01-e146e345f4e75a8ffccbb24118341ff9.jpg)
一直想好好整理,但反正也沒啥特殊需求
不過就內部傳傳檔案,透過網路列印,簡單的內部網頁,堪用就好,就這樣也過了好幾年
直到今年農曆年前後,因為跳電,SWTICH當機
工具機沒辦法連線讀取資料生產,連續兩次半夜三四點跑回去公司處理網路問題後
終於下定決心要好好把線路整理一下,弄個簡單的機架,查線方便,看起來也清爽
但到底要怎麼架?還好網路有神人
對佈線有興趣或有需求的一定要好好看看魔力門 zman的部落格
再加上版上前輩[純手工打造] 家庭佈線分享!的分享,就勇敢決定動手打造符合自己需求的機房
目標就是採用結構化佈線,將電話系統與網路系統整合到一個機架上
國產機櫃大部分寬度都只有60cm,最後決定採用Open Rack機架加上兩邊的垂直走線槽來整理線路
![[分享]自己的機房自己架](http://attach.mobile01.com/attach/201504/mobile01-9e50ebdfe8adcd62ce9f435e4622150f.jpg)

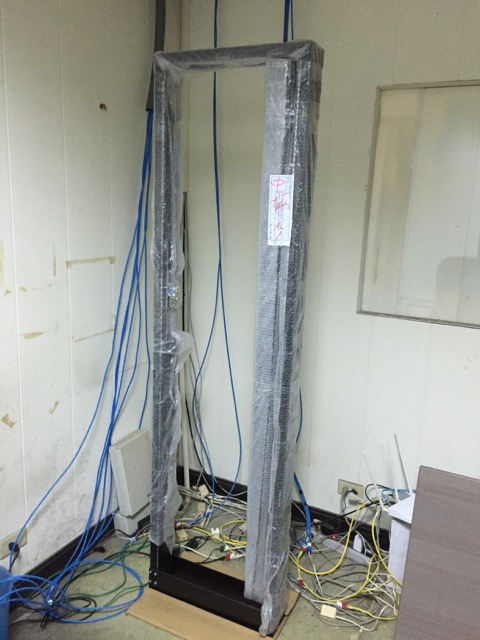

這是事後拍的圖片,由於線材比機架入料早,其實我是先拉線,再架機架
後來發現這其實是一個錯誤的順序,害我多整線好幾次,機架頭端先固定絕對比較好作業
第一次在地上打金屬壁虎,沒經驗,打太淺敲不進去,第一支就GG
![[分享]自己的機房自己架](http://attach.mobile01.com/attach/201504/mobile01-55bdd8a832449a84ece9121ff484476c.jpg)

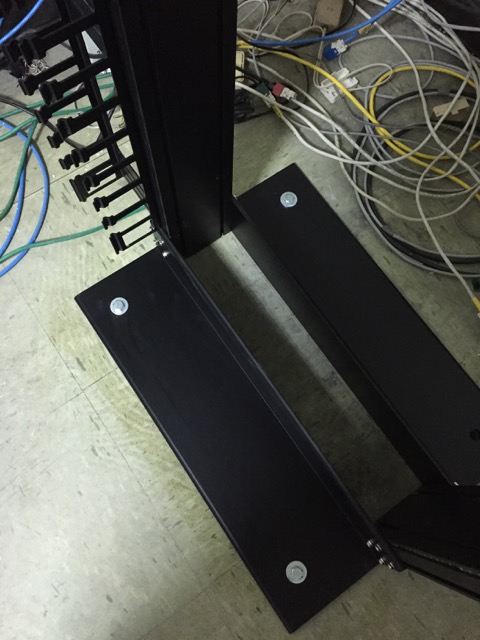

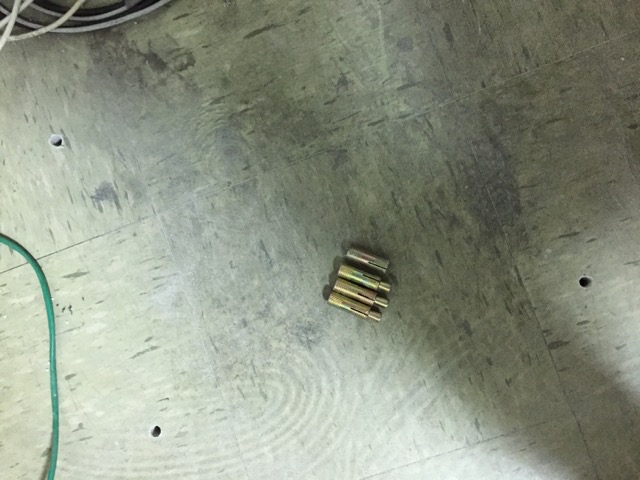

還好後面抓到訣竅,先預鑽小孔,就鎖三支吧
![[分享]自己的機房自己架](http://attach.mobile01.com/attach/201504/mobile01-e0e89b3828105d157c7faa65212a6011.jpg)
手邊沒有水平尺,用iphone大概確認一下,<1度左右,先接受
![[分享]自己的機房自己架](http://attach.mobile01.com/attach/201504/mobile01-694d89d4f62d1f17953fa8e0fda81cc6.png)

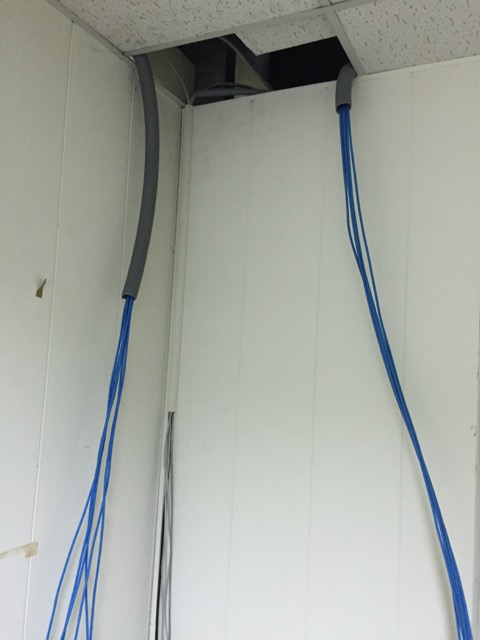

從四面八方拉過來的管線,浪管是廠內剩的,42mm最多只拉到八條線,還很空
![[分享]自己的機房自己架](http://attach.mobile01.com/attach/201504/mobile01-8e8376b88dfd0787e2d75352bca17b6b.jpg)

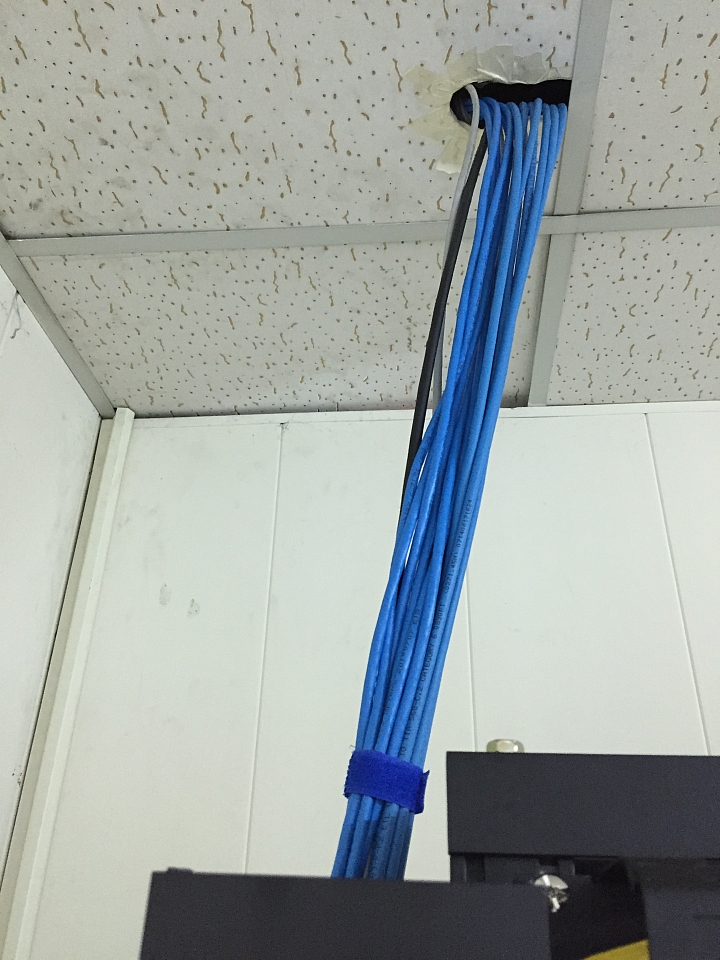

將所有線整成一束,本來想依版上前輩方法打造土炮Cable Bundle整線
但由於施作順序錯誤,已經整了好幾次線,懶惰就算了
![[分享]自己的機房自己架](http://attach.mobile01.com/attach/201504/mobile01-6a418280f99d728d5c2693964f08d973.jpg)
幾台SERVER共用的螢幕,KVM先上,預擺一下位置
![[分享]自己的機房自己架](http://attach.mobile01.com/attach/201504/mobile01-028e9ddae0e45b9956fe385e6d3e40d9.jpg)

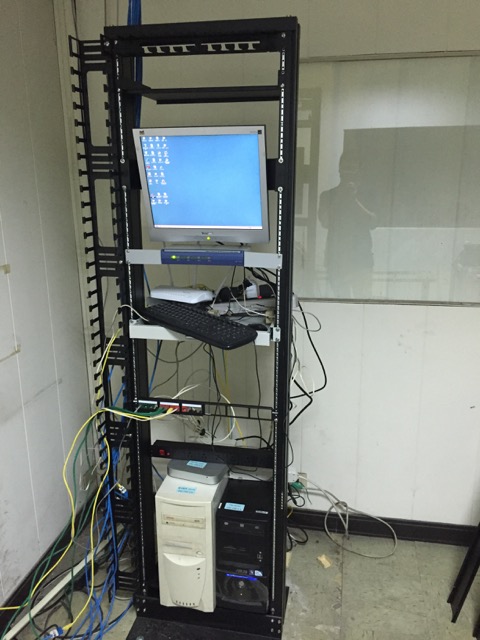

沒有垂直理線槽,線還是亂到不行
![[分享]自己的機房自己架](http://attach.mobile01.com/attach/201504/mobile01-934e5c5816a0e421539712ee82be9101.jpg)
設備位置確定之後,接著就是狂打JACK

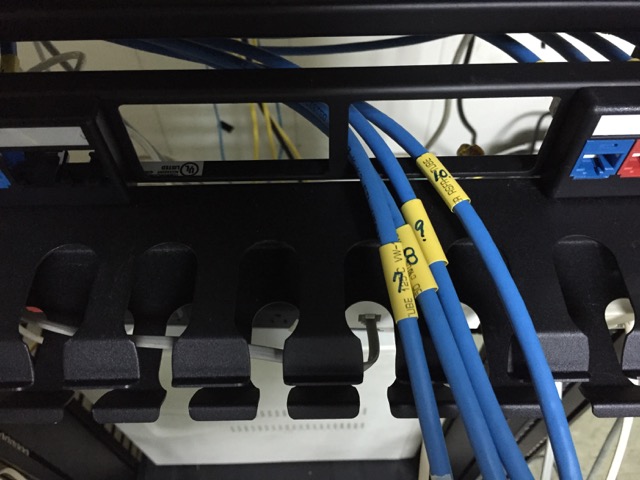

還有轉轉樂一定要的,不管線是那個角度,轉一下就可以確認,我是用6mm的熱縮套管,後面再上Lable
![[分享]自己的機房自己架](http://attach.mobile01.com/attach/201504/mobile01-39dd2fa8f6f00402bacf04aa82e389a2.jpg)

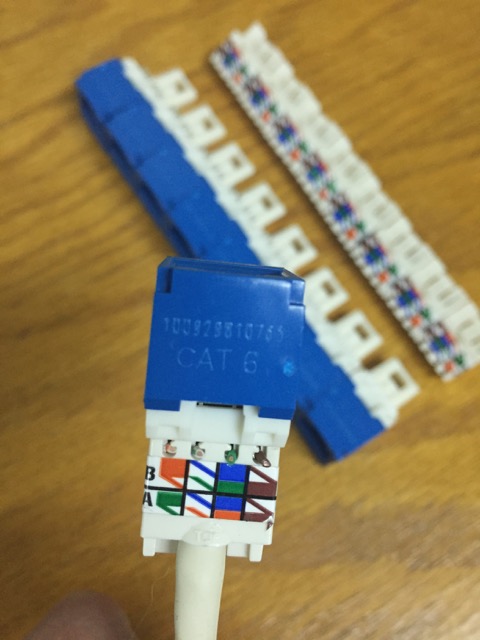

Panduit的Jack設計得很方便,第一次打就上手
![[分享]自己的機房自己架](http://attach.mobile01.com/attach/201504/mobile01-f13e40d2aca5f85a78795ee9d483bc40.jpg)

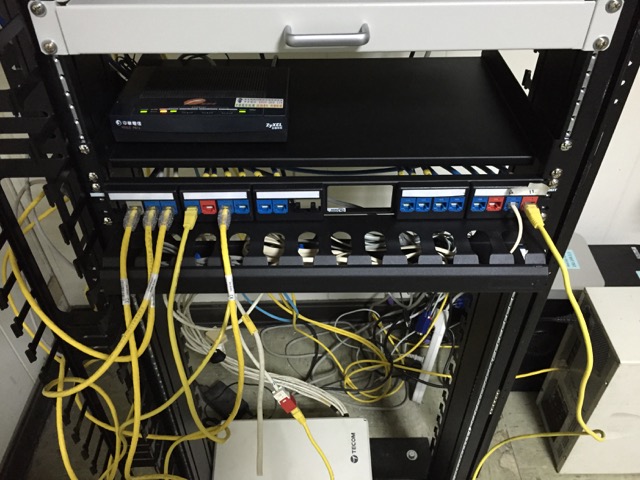

電話與網路都上機架,開始跳線使用
![[分享]自己的機房自己架](http://attach.mobile01.com/attach/201504/mobile01-3b2ea0ab1d645f810940d88fff1e1d4a.jpg)

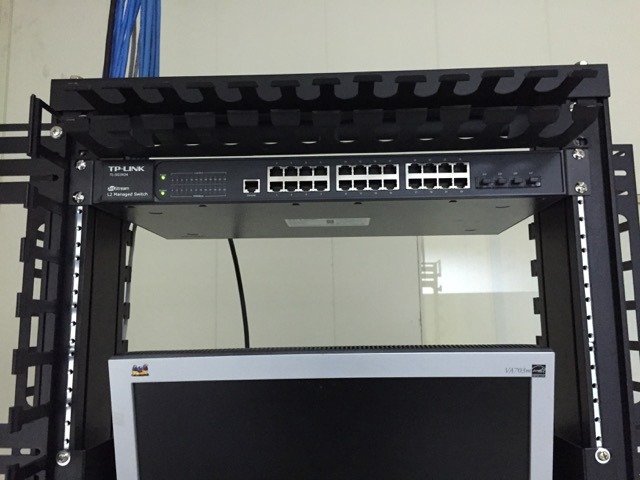

24 port 有網管GIGA SWITCH上架
![[分享]自己的機房自己架](http://attach.mobile01.com/attach/201504/mobile01-81c82038b7bc8bc26316993a7fd3e6d3.jpg)

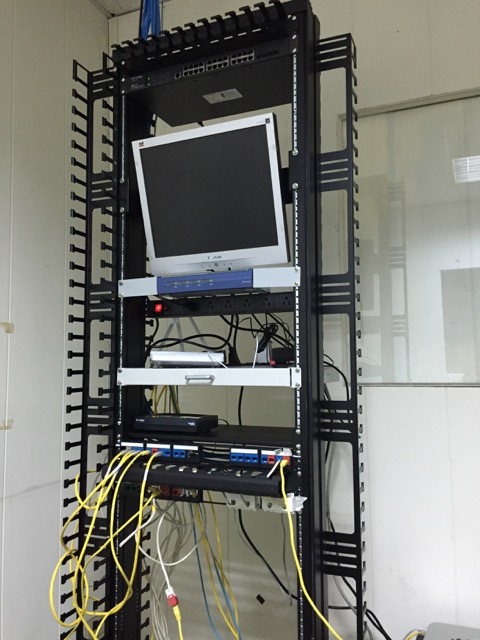

垂直理線槽上架,開始理線
![[分享]自己的機房自己架](http://attach.mobile01.com/attach/201504/mobile01-d8800702ccd698ff87838ceb477976b7.jpg)
![[分享]自己的機房自己架](http://attach.mobile01.com/attach/201504/mobile01-6a8453d1984c090fc608662896a85109.jpg)

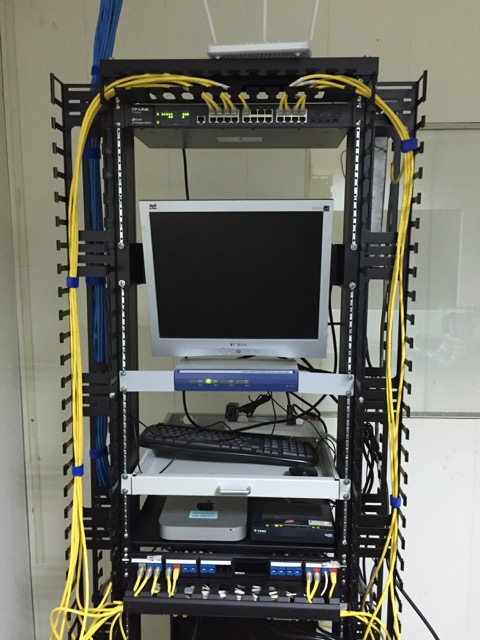

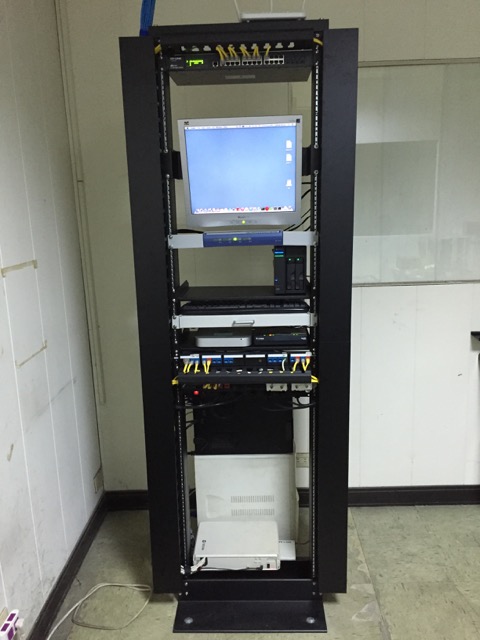

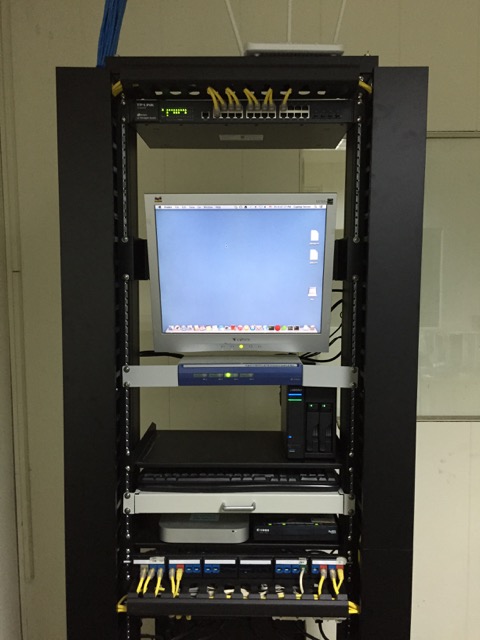

整完就一個清爽,跟亂七八糟的線路說掰掰,全部藏到理線槽中,大功告成
![[分享]自己的機房自己架](http://attach.mobile01.com/attach/201504/mobile01-e58e3346f04253bf1f0af795509d8f4b.jpg)
![[分享]自己的機房自己架](http://attach.mobile01.com/attach/201504/mobile01-419adc01225b9726456a8443c6ac9705.jpg)
或許稱不上專業,也沒有FLUKE測線儀確認是否可跑出CAT6的水準
但確是依照自己的需求,打造適合自己使用的機架,完成了還是很有成就感
