2/12 [已完工] 台中市 中區 FTTH 記錄

2/12
今天進行暗管到戶作業，10分鐘內就拉完了
師父有帶Fiber Meter儀器，麻煩他幫我測三個節點

數值都差不多

戶裡面：18.95 dBm

各樓層：19.24dBm

大樓電信箱：18.60dBm

對話中他提到『他是用一條比較舊的，用200多次的一小結預備線』做節點測試

至於整體光纖的Ping值 該怎麼說呢～ 1~4ms跳來跳去，沒有像其他人1~2ms 這樣

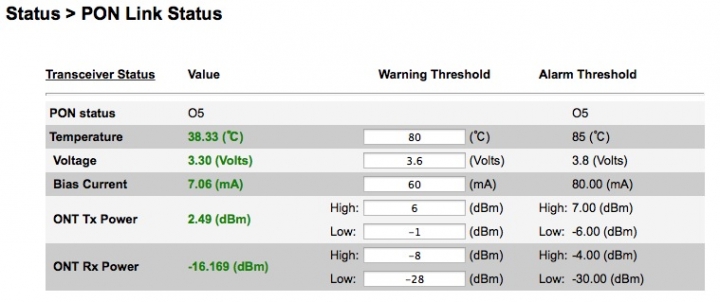

I-040GW數據機內部資訊


==========分隔線===========

2/11
今天特別打123詢問 原速率 改供

對方查了一下，表訂（本來就已安排）12號將派人進行光纖到府施工作業

整個進度進展非常的快速，幾乎都沒有客戶出手的餘地，全權都早已安排好了

打從光化箱圍籬拆除作業外，1/24~2/10 共15天內 就完成大樓光纖舖設作業

每天都有進度在進行，逼近一條龍服務，除了週日（某些外包週六也有作業）外

讓我非常的驚訝中華電信有此般的施工速度！

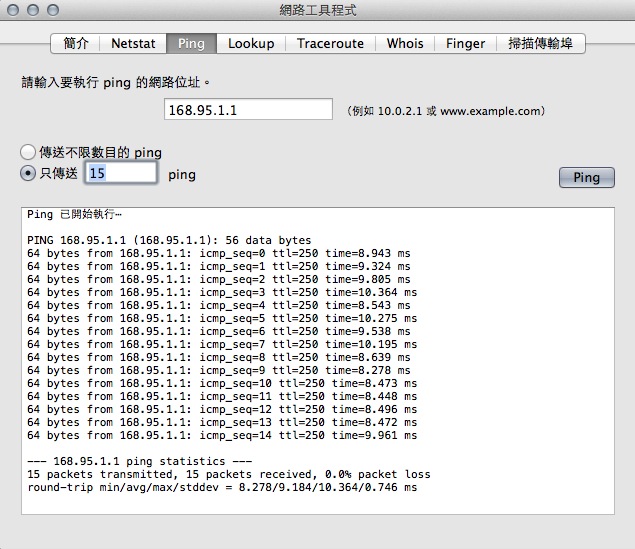

在此先附上目前100M/40M Bonding Ping168.95.1.1 記錄，希望明天之後成績單能比目前出色


==========分隔線===========

2/10
今天莫約中午 就收到中華電信Mail IP異動通知


晚上打去412確認 異動IP 是例行性異動？還是因為供裝而異動

查到的是因為改供裝才異動，而進一步確認後得知

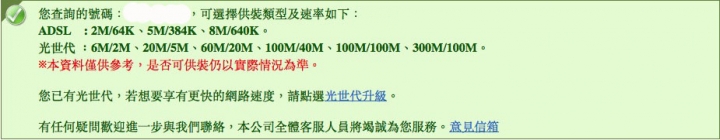

光世代 供裝 查詢已經出現雙向100M 、 300M/100M選項



FTTH 應該快接近尾聲了

中華電信針對我這次的FTTH工程，有達到我預期的時間
對我來說是無庸置疑

接著除了等待到府這段，後續就我繼續來接手後續的動作

1. 我在來打公告貼在布告欄，說光纖舖設已完成，請各住戶可以申請改FTTH供裝或申請更高的速率

2.會在寫相關信件給中華電信表示感謝與肯定

==========分隔線===========
2/9綠色箱子、小盒子我有去看了，週五那位小哥已經把電線盤整理好了，今天佈垂直光纜的小哥來繼續接手安裝光化模組
手裡有拿一支東西插在那8個port測試，另外一個人用對講機說ok不ok

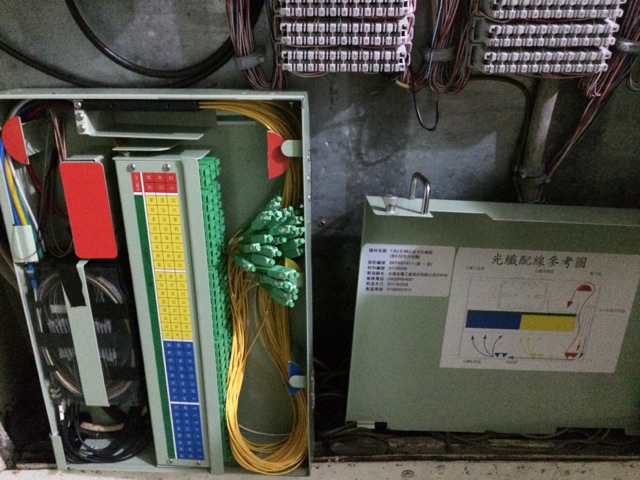

綠色箱子：1.5U-S 96心全光化模組（含2:32光分歧器）




跟這篇EPON所提供的光化模組1.5U-S 96心全光化模組（含2:32光分歧器）感覺有點像
社區大樓FTTH光纖到府化實現-第四回-Epon光化模組篇

而他們這組好像也是做在大樓電信箱裡面

我剛有稍微問了一下（因為我不是很懂這個設備，因此我簡單的問）

我問：為什麼這個光化模組，要裝在這？這是二次分光嗎？
他的意思是說：他說因為小盒子裡面的光纜是從『局裡來的』，要在這分光一次分光

我問：為什麼光纜（小盒子那條）不能直接接綠色箱子？
他說：手比圖中[照片中紅色區域的號碼]，說什麼I1~I6什麼的，說以後要擴充小盒子有到I8

以上我是大概描述之間的問答，實際的情況因為我非專業，可能我無法進一步表達....


==========分隔線===========

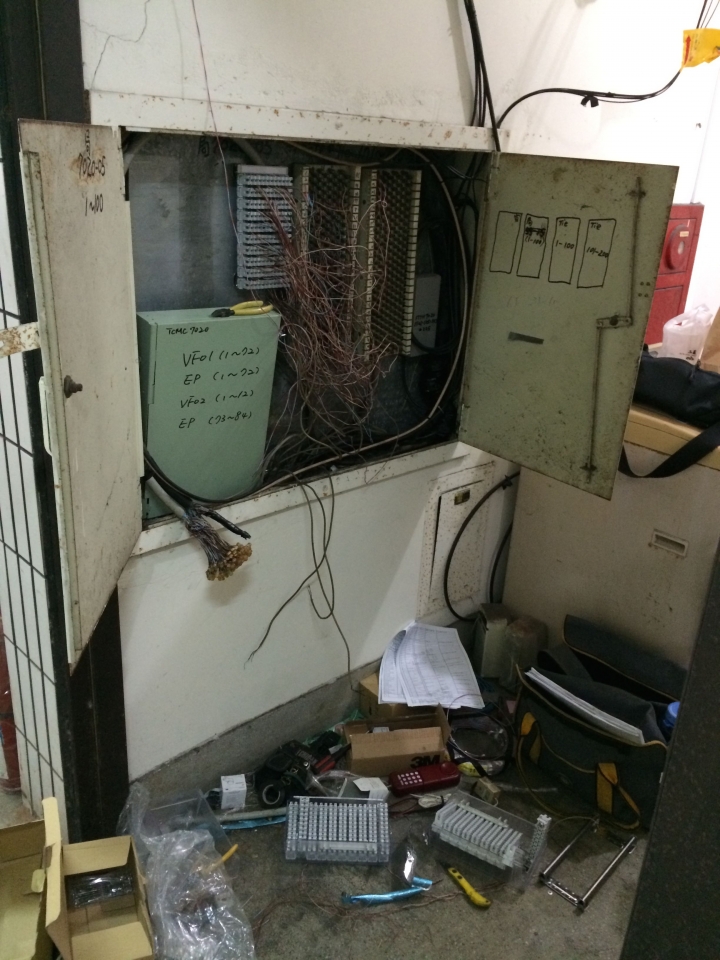

2/6 今天外包來換盤子，原本想說電信箱電線亂七八糟的，是要請誰來整理，沒想到今天就來了


所以還是得換...，然後小哥是說舊的盤子比較耐用，但是為了未來的方便性、實用性，還是得換新的盤子

更重要的是換盤子是為了要把綠色光纖總箱『崁進去』要挪出空間來，而原本『掛在裡面』的方式是暫時的

換到一半中華電信的股長來了....我嚇一跳，聽的出來它是急性子，跟那位外包小哥說電信箱要怎移，然後說要怎弄怎弄

跟我說下禮拜就能上線

我有稍微問了一下左邊總箱跟右邊的盒子關連

它是說『右邊的小箱子是從光化箱來的，屆時會跟左邊的總相連節』由總箱來供應整棟大樓光纖化，

至於能裝幾戶我就沒問了

以下我自己猜的：
右邊小盒子 8Port ，從光化箱過來的光纜

左邊綠色總箱 ？Port ，供應整棟大樓，但能供應這大樓幾戶不曉得，也或許夠了

設：綠色總箱36Port 能提供 36戶

因此他們的關聯性： 小盒子 1個Port 能供應 1顆36Port綠色總箱

未來要擴充，就在新增一顆36Port綠色總箱，就從小盒子在引一條光纖入綠色總箱，當成擴充功能

結論： 右邊的小盒子8Port 能提供 8顆 綠色總箱共288戶

所以...右邊的小盒子還是有它的功用

如果今天沒有右邊的小盒子，光纜是 [直通] 綠色箱子，那未來應該就[無法擴充]，因為就固定了！

因此中華電信似乎是用了一種以備不時之需，額外增加預算、設備的方式來供裝的樣子

不然其實可以直接入綠色總箱

==========分隔線===========
2/4 18:00

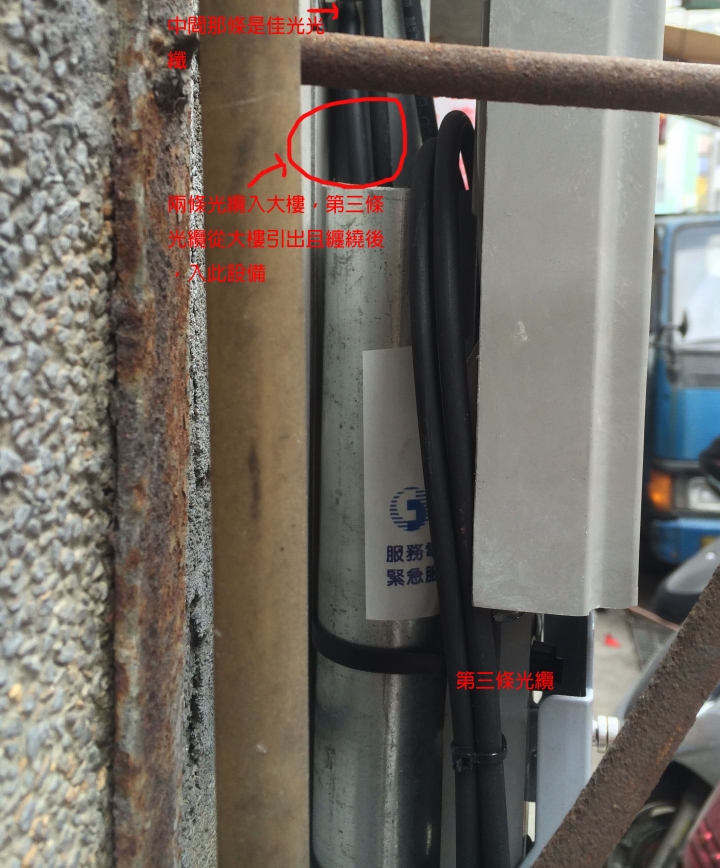

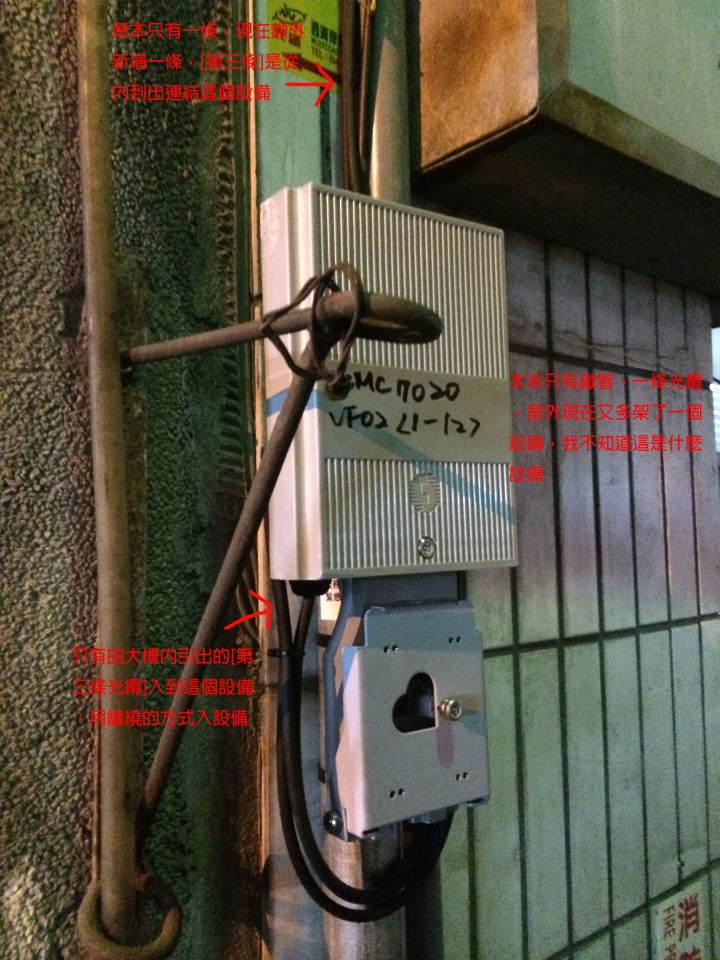

我剛下去又看了一下發現到 『整體多了兩條線』、『外面牆壁上又有一個跟電信箱裡面的盒子一樣的東西』

除了原本那條『沒有序號』的光纜線（12蕊芯），又多了兩條（各12蕊，但線材有名字）進來大樓電信箱


大樓外當時申請路權做埋管時，也只有一條，但是『今天管子上又多了一個盒子』


但我研判它是兩入一出，但是出的那條光纜從哪邊『出』我實在看不到，因為綠色箱子只有米白色+12蕊芯光纜，右邊的盒子只有原本那條，有可能第三條出去的光纜是從中截斷出去的吧....


而垂直光纜那條米白色，也是沒有入下面這個盒子，這個盒子『看起來』似乎是『獨立的』只有原本沒有序號的光纜線入盒子沒有其他線出盒子


綠色盒子我打不開，我不知道是要怎開它


我初步懷疑

1. 原本拉光纖到大樓的那位大哥，會不會拉錯了，然後在電信箱做了一個初步的引線器

2.第二位大哥[負責垂直拉引工程]、第三位大哥[熔接]，兩位一起來的，發現有問題結果在柱子上又做了一個盒子（這我不知道叫什麼名字）繼續表定施工，在將多的兩條入電信箱在銜接綠色大箱子

3.或許兩項設備（電信箱內、外面牆上）在這次工程中，都需要用到？？

4.還是..室外這個盒子（裡面應該有port），假設隔壁要裝、附近要裝，就從這裡拉過去給他們用？然後變成FTTH？

==========分隔線===========

2/4 在1F進行融接

因為大哥太專心，我就沒有問太多

問了能不能拍張照我就離開了

他們所謂 1F 電信箱 會在增加一個設備

應該是圖中被壓著綠色盒子



整個弄到下午三點...它們真辛苦.....

原本要移除電話線端子盤，就沒有移除，把第一個部分的線挪到第二盤

把箱子直接坎在上面....真酷...

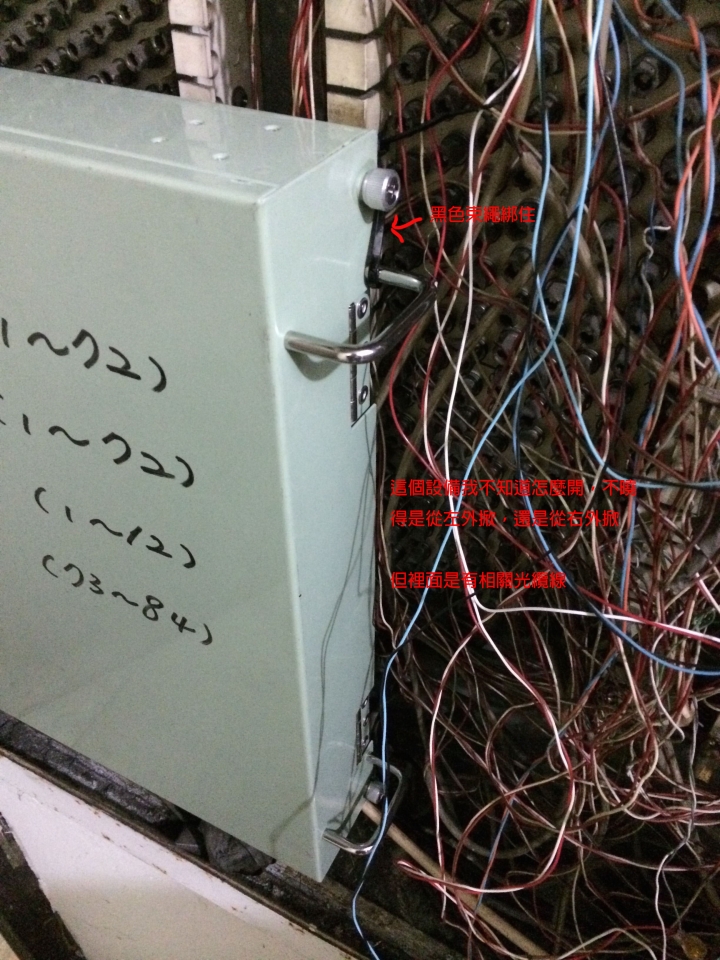

綠色箱子我打不開，它那個外圍構造有點特殊，怕弄壞....




==========分隔線===========
2/3
今天來拉垂直引線了


離FTTH的距離越來越近

目前仍然還有三個階段

1. 1F電信箱 那個小盒的是『引線器』它說1F還要在裝一個 『我忘了它那個名詞...』比較大盒的設備
因為空間不夠，因此電信箱要拆『部分的電信座』

2.進行融接

3.另外一個團隊，可能是正職的、外包的，來做『到戶』的暗管光纖拉線

==========分隔線===========
1/30

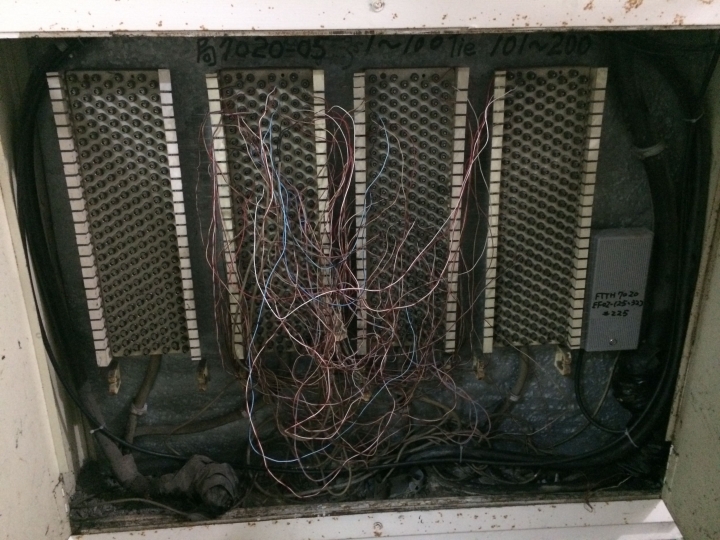

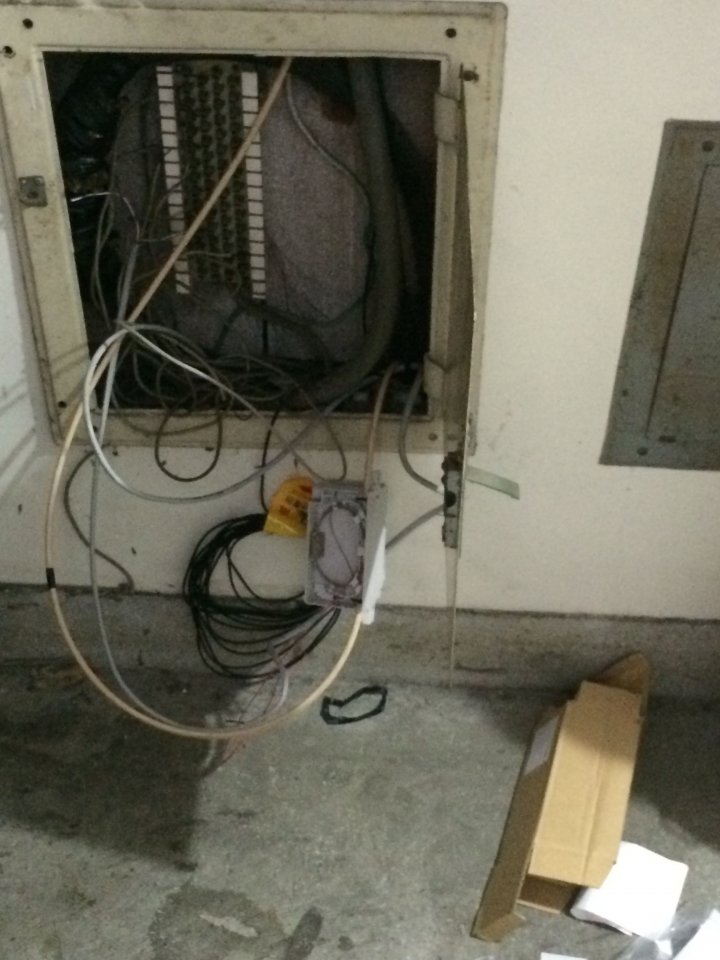

早上九點半就出現包商（一個人）來做 大樓（1F電信箱佈線）

因為我看到的時候，他已經在1F電信箱裝好了

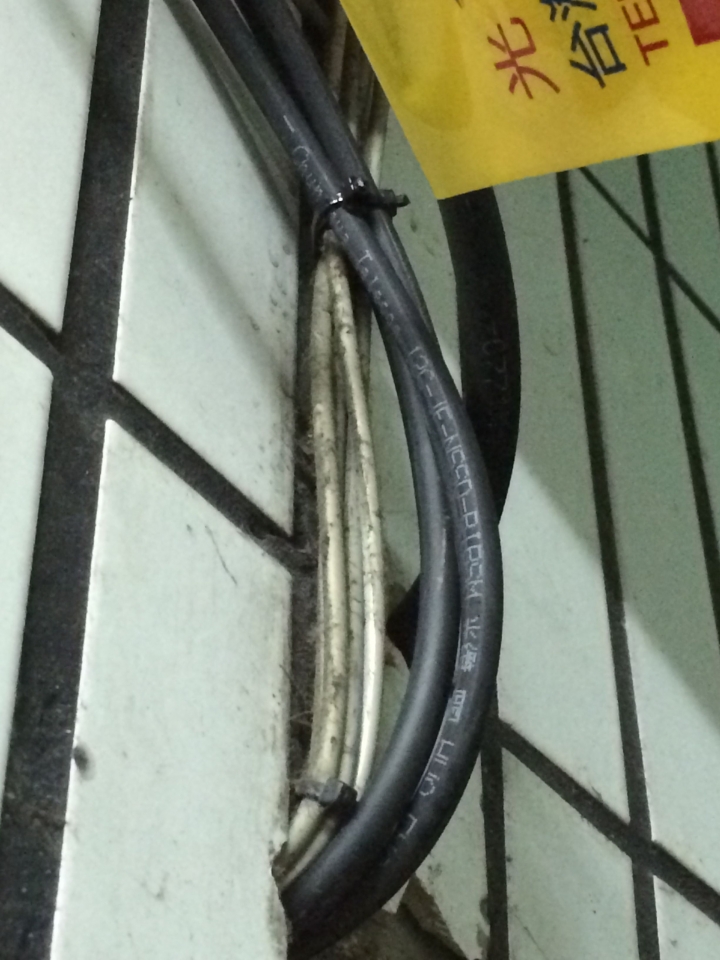

PS:那條黑色的線到大樓的『線身』沒有LOGO可以看or序號，只有外面人孔蓋下面的有序號可以看
而佳光光纖的光纖線還比我這條中華電信的還要粗一點....

我就有稍微問他一下，不都中華電信正職浩浩蕩蕩的過來裝嗎？他說這邊不是，這裡都是外包且只有一個人處理
好像說什麼跟成本有關的樣子

然後他一個人有請我幫忙一下，當時這個盒子是打開的，裡面有八個光纖Port

他就不知道去哪（我猜應該是轉角那顆光化箱），要我站在那幫他測試

就1~8號，看一下紅色的光點有沒有亮這樣子

要我手放在Port下面就好

至於『垂直佈放』好像又是另外一個團隊在弄的

最後大哥說我 [這區] [這棟]、[只有我這一戶] 特別安排來裝....說這成本很貴，基本上不太可能為了一戶就來裝，我就說這FTTH是我主導的....而FTTH是遲早都要做的


1/28號有主管打來，因為我有打123問GPON 還是 EPON ，那個主管說 現在都是裝GPON的系統

==========分隔線===========
1/29

因為有管障，無法直接通水管進大樓

因此等待市府開挖公文，今天來做配管（馬路柱面端），之後走明線入大樓電信箱

只要配管做完，之前光纜班就會在過來進行FTTB的一個動作



==========分隔線===========

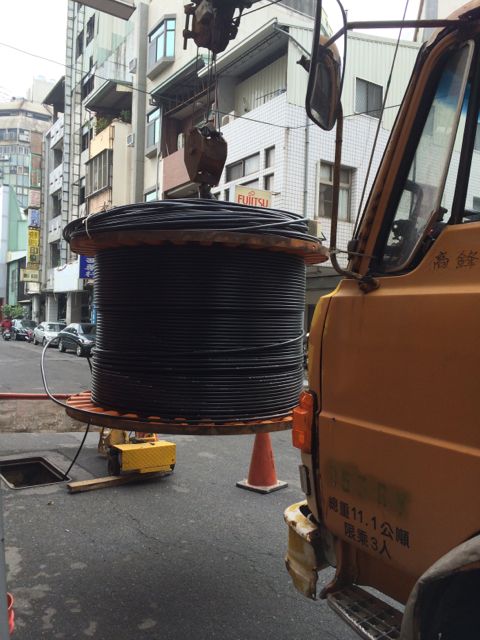

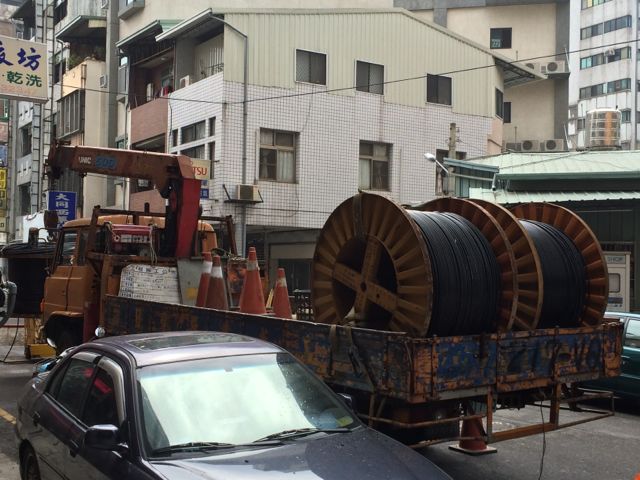

1/26號今天光纜車來了，原來1/24應該是...進行通管測試、記錄哪個管有通、哪個管沒通
今天上午10點就出現光纜車

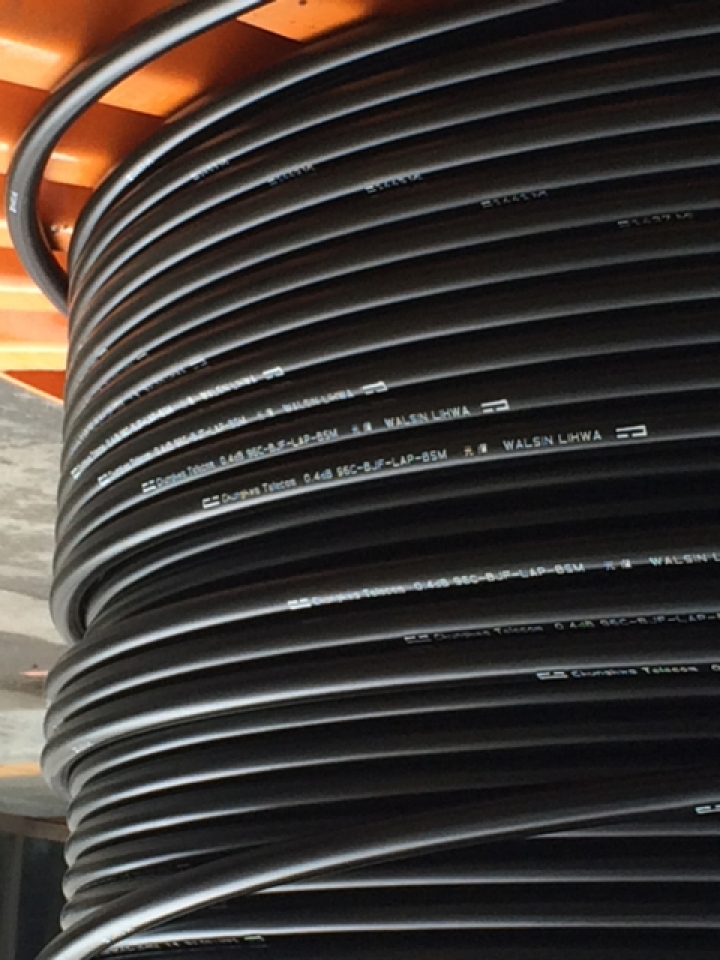

黑色的纜線


光纜車是一個工程單位（外包）
大樓電信箱各樓層 是另外一個單位（外包 還是 中華 未知）

我今天親自下去跟大哥談了一下
目前就是大樓電信箱那端的銅線拉不動，產生了管障問題
以及即便能走地下管線，電信箱那邊的銅管也佔了水管3分之2，要硬伴隨光纖出電信箱也很緊


如果說要照正規要走地下管線，工程非常浩大，時間上也拖很久
大樓前的人孔蓋大樓電信箱 這段，7尺左右的距離
他是合理的判斷不確定這段距離是否有多少直角，更重要的是水管也有可能損壞（由銅線拉不動就知道了）

原則上他們也不敢冒太大的風險硬拉，假設線拉線的方式，電話銅線被拉到一半出不來，那整棟大樓就完了

因此最後為了FTTH的目標，我們討論出一個解決方式
就是走明線，同樣的挖機車格那邊的馬路，做地下管線，最後再延著[柱面]跟佳光光纖一樣的路徑
走明線進大樓電信箱

大哥說這是最快的方式

如果真的要卯起來追求完美，那就是連騎樓地板、洗洞什麼的
一般弱線工程、水電，都不太可能施工，因為工程太浩大而時間上也會拖更久

現在就是直接發公文給市府，開挖[機車停車格這邊的路] 進行配管
之後就能馬上由包商在拉[細光纜]進去電信箱，就告一段落！

而電信箱各樓層 就是又由另外一個單位來負責


PS:
走地下水管，是配出粗纜 << 但這個應該是不可能執行<br>
明線，是配細纜，他的意思是說這兩個不同是在於走明線進大樓的細纜，裡面的蕊已足夠應付整棟大樓
而未來在後續維修or其他問題，處理起來也會比較方便

當然...對我而言，樓層集線箱住戶 這段我是希望走暗管，因為我之前電話線為了要雙線供裝
我自己已經有DIY 去更換過 [通線條+八蕊電話線] ，我這邊暗管應該是能通沒問題

而假設光纖進住戶家，也跟電話線沒關係，是另外的線材入管而已，不用擔心電話線會斷的風險



==========分隔線===========

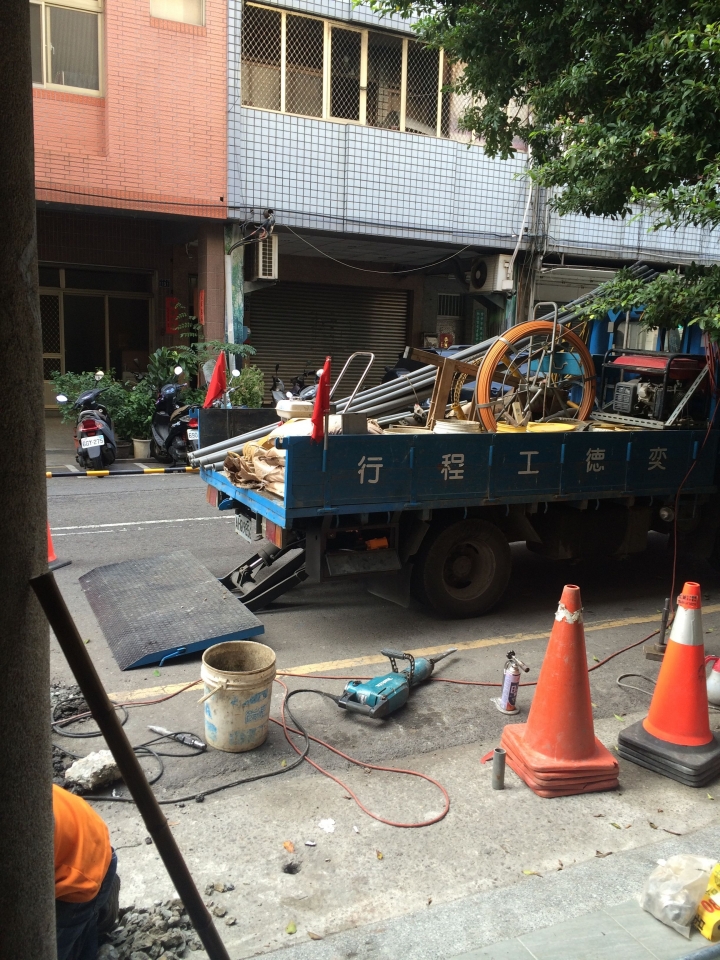

1/24 上午就有工程車來了，我有去問一下現場施工大哥
是不是在鋪光纜，他說是...


但這是在鋪光纜嗎？因為整個動作不太像，我之前看南部大大他們申請
整個黃色的工程車好幾部，一堆藍色制服正職人員，浩浩蕩蕩的

怎這邊才一部？

而且他每一停車，都大概拿通線條弄一下，開馬路上的人孔蓋（這段我沒看到只看到通線條在柱面這段）
一下就好了，就在上車在往前開一點點在停下來通一下通線條

好像是『前置』作業嗎？



==========分隔線===========

1/23 今天中午的時候我跑去看（應該是23號早上一大早就來拆了）




中華電信真的有在做事，整個執行效率對我來說是有達到我的預期

==========分隔線============

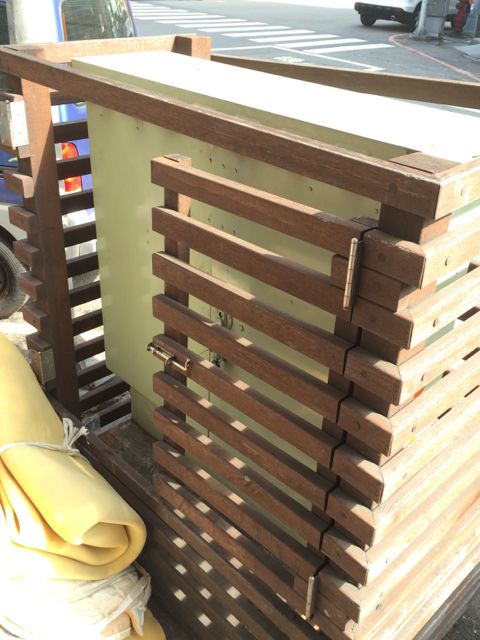

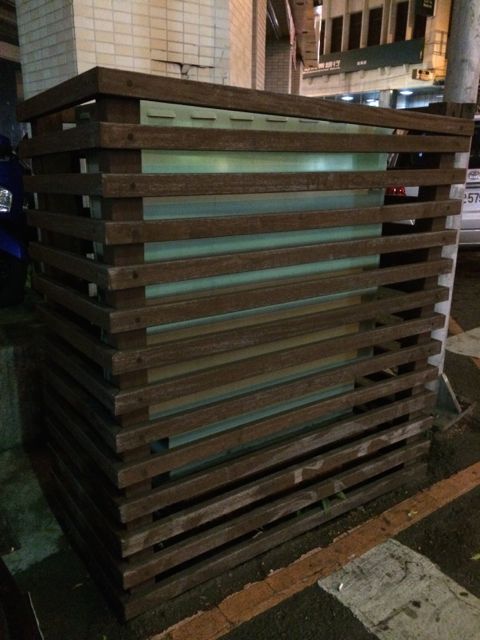

事情告一階段，原本住家附近光化箱圍籬問題已經獲得善意的回應

1/12 當時的文章記錄[已拆除圍籬]台中市中區舖設光纖(FTTH) 已突破瓶頸

1/12 未拆除前







市府單位已經派發公文給中華電信的相關單位，也確實收到公文了
股長說最快明天要來拆圍籬，他們是說要看工班的案件，如果已經都排定了，那就要下禮拜一
而拆除圍籬很快，一個上午就可以處理掉了



好了～現在由鋪光纜的中華電信員工接手（這位大哥住我家附近，他很熟悉這邊的狀況），主要負責的是光化箱內部光纖盤的架設以及舖設（光化箱大樓）光纖纜線

就我的感受，中華電信真的有在作事...，不曉得是不是因為身為里民的我前面的圍籬case都跳出來協調導致於整個進展神速（對方說過年前可以結束，順利的話）


而目前我獲知的消息

就是說 『路』的部份『不用挖』本身就有管線，只要將光纜通到我這邊大樓ok就可以了！
而圍欄的部份他是說這部份跟他的工作『互不牴觸』，他能提前進行該他負責的部份

不過擔心的部分就是『大樓引上施工』的問題，因為他們是說大樓超過20年以上都怕管線堵塞

光纜進不去大樓，不過他們會同時間（這幾天）先發包給工班，先舖設 光化箱大樓前這段

接著會同時進行大樓本身管線通管，看過不過的去

不過他們是說不用擔心，他們有什麼問題，會去克服！<< 聽了真安心...就算沒辦法克服，身為客戶的我也會想辦法幫忙<br>


而因為整個工程已經有一個明確的方向、時間（他們說會跟我回報）

我想知道光化箱大樓前 這段工程，有沒有需要特別提醒他們的部份？

例如：要用GPON 還是 EPON設備....等等

還是說這無法要求，要看機房等級給予該有的設備？


還是說....這個階段就是全權給中華電信處理，我就暫時幫不上忙了？
