DS412+ 與 ZyXEL GS1900-16 LACP 設定

crabarts231
個人積分：1分
文章編號：52297676

1分

樓主

2014-09-24 17:28

前陣子買了ZyXel GS1900-16, 按照手冊說明設定好 LACP, 412+也設定好 LACP. GS1900 設定 Port 3,4 port trunking.
GS1900設定如下
LAG management 裡面 LAG1 (port 3, 4) 狀態有顯示是up, 表示LACP有成功.
DS412+ 與 ZyXEL GS1900-16 LACP 設定

DS412+ 設定如下
已設定 802.3ad LACP, 若不成功會出現紅字提醒 802.3ad 連線失敗
DS412+ 與 ZyXEL GS1900-16 LACP 設定

2台PC 同時讀取單一27G大檔, 瞬間最高速有出現到175MB/s, 但是平均仍是 10MB/s 左右
DS412+ 與 ZyXEL GS1900-16 LACP 設定

2台電腦同時跑大約5~60MB/s左右, 大概是1個giga port的最高速, 2台都是 SSD 所以寫入沒有問題. 我比較期待會看到2台電腦同時都可以達到8~90MB/s, 但是沒出現. 單台個別讀取單一大檔都有到9~100MB/s的速度. 我也試過3台PC同時讀取都是大檔 (都是 SSD), 加總起來也沒超過1個giga port 的最高速.
GS1900 Monitor/Port/Bandwidth Utilization 裡面我都只有看到 port 3 跑到9~100%, port4 一點動靜都沒有, 封包流量也是差超多 port 3 至少8位數的封包量, Port 4 只有少少的幾千, 不過port 3, 4狀態燈都有連續閃動. 這樣LACP算成功嗎?

2014-09-24 17:28 發佈

文章關鍵字 DS412+ ZyXEL GS1900-16 LACP 設定 16

Hsinchu@Taiwan

Hsinchu@Taiwan
個人積分：43分
文章編號：52300245

43分

2樓

2014-09-24 20:28

參考看看：http://goo.gl/jF7NIU

其他：https://www.synology.com/zh-tw/knowledgebase/tutorials/525

PS. 使用 Cat 6 的網路線比較好。

crabarts231

crabarts231
個人積分：1分
文章編號：52305365

1分

樓主

2014-09-25 2:05

剛又試了一下, 從 NAS copy檔案到PC, 都只有走同一port, 但是從 Pc copy 檔案到 NAS 卻是 port 3, 4 都有流量. 怪哉, 傳送無法跑出LACP, 接收卻可以很怪.
port 3, 4 設定 LACP
2台Pc走port2, 15 從 412+ 讀取copy 檔案, 可以看到 port4完全沒有動靜.

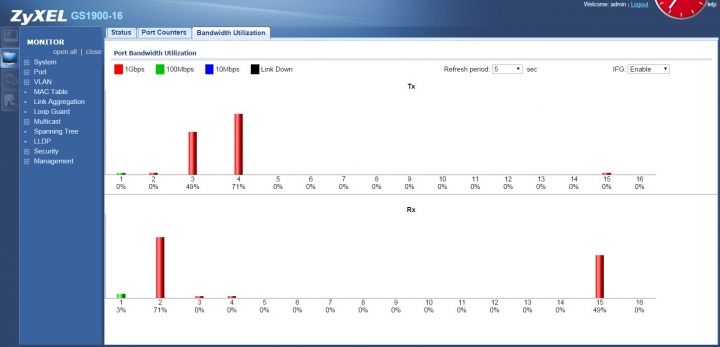

2台Pc走port2, 15 寫入檔案到412+, 可以看到 port3, 4 都有出現流量, 代表 LACP有成功, 寫入速度2台Pc加起來大約是120~130MB/s 左右, 接近 412+的寫入極限.

很奇怪了......
