請教透天網路配置簡化(配置如附圖)

elgjaup
個人積分：0分
文章編號：48644127

0分

樓主

2014-02-12 15:58

請教各位~

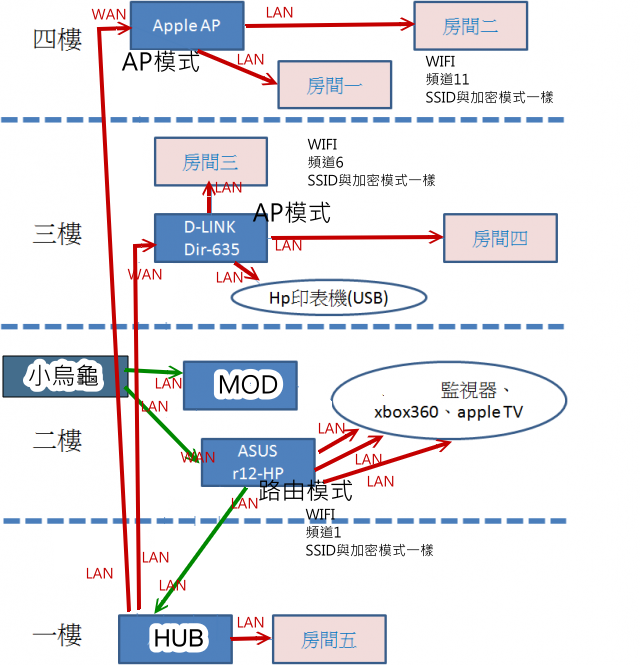

附圖為小弟目前家中網路配置圖~希望能再簡化，並希望能同網域

另外預計增設NAS系統，請教各位有無建議?

感謝各位~

說明如下：
1.中華電信小烏龜位於1F若電箱內，各樓層均有拉網路線到這邊
2.1F房間目前使用小烏龜分享之無線網路，訊號強度很弱
3.2F為了MOD~故購置HUB使用，主要上網透過無線AP(ASUS)分享
4.3F主要上網透過無線AP(D-LINK)分享
5.4F主要上網透過無線AP(Apple)分享

請教透天網路配置簡化(配置如附圖)

=================================================================

更新在五樓~

2014-02-12 15:58 發佈

文章關鍵字透天網路配置簡化附圖

nrest.fy

nrest.fy
個人積分：20分
文章編號：48645732

20分

2樓

2014-02-12 17:24

若是我會於2或3樓裝ASUS N600 NT-56,1,2,3,4樓皆可無線上網

t61063

t61063
個人積分：79分
文章編號：48645847

79分

3樓

2014-02-12 17:29

看完你的圖之後
可以確信你每一個樓層的網路ip都不是互通的
建議把3f 4f 的無線AP設定調成橋接模式
然後接在2F ASUS上面統一由ASUS這台做IP管理
這樣未來在追加NAS時才能每一樓都在同一網域中，才有裝NAS的價值
2F HUB的部份我會拔起來將MOD直接接上小烏龜
然後在把原本的HUB也接上ASUS讓它統一管理
如果擔心監視器對外會有問題的話只要在ASUS那台設定一下一樣就可以通到外面

ASUS R2-HP <----主要當對外防火牆與對內網路IP管理
D-link dir635 <----純粹提供無線功能其它不管
apple ap <----純粹提供無線功能其它不管

如果在4f收的到dir635的訊號那連apple ap都可以收起來

當主要對外的機台可以自己考量要用asus那台還是d-link那台兩台都有相同功能就看比較喜歡那一個使用介面與其它附加功能多寡

以上是純粹不變動任何設備只修改接法與設定就可以完成
另一種就是換機器嚕~ 不過樓主應該不會想多花錢吧

ysc_kyy

ysc_kyy
個人積分：2509分
文章編號：48646780

2509分

4樓

2014-02-12 18:21

elgjaup wrote:
請教各位~附圖為小弟...(恕刪)

這樣的配置各電腦區網互通會有問題，建議只有MOD直通小屋龜，增加一個分享器於小屋龜之後，各樓層網路線都連接至分享器，無線AP部份就只用區網功能，WAN PORT不要用，對外連線統一由分享器撥號，各電腦設定成自動取得IP，這樣比較好維護。

elgjaup

elgjaup
個人積分：0分
文章編號：48653976

0分

樓主

2014-02-13 8:29

感謝各位大大的回覆，再請教下列問題：

1.To nrest.fy：因為我目前在2樓裝ASUS加大功率r12-hp的時候，3樓跟1樓訊號都不是很好，
請問ASUS N600 NT-56裝上去後無線的訊號ok嗎?若僅裝這台ok的話可以考慮

2.To t61063：我查過「橋接模式」好像會使速度變慢差不多一半，真的落差這麼大嗎?
另外可能是我說明不清楚，監視器是連接到2樓的硬碟(KGUARD SECURITY)，並可透過手機監看，
且目前連實體網路線，與ASUS的位置有點距離，故可能不方便實線連接，還是說有什麼可以的方法?

3.To ysc_kyy：如果考量port的部分(因每層樓都有2個port)，如果我把小烏龜後面一條拉給MOD，
另一條先拉給HUB(8port)，其餘線路均從HUB接出，再到各樓層用橋接的方式，這樣速度會ok嗎?

millais

millais
個人積分：1595分
文章編號：48654633

1595分

6樓

2014-02-13 9:25

你會不會把小烏龜牽二樓嗎
還是一定要一樓

小烏龜要關閉路由和撥號

小烏龜2F作法

ysc_kyy

ysc_kyy
個人積分：2509分
文章編號：48655596

2509分

7樓

2014-02-13 10:15

elgjaup wrote:
3.To ysc_kyy：如果考量port的部分(因每層樓都有2個port)，如果我把小烏龜後面一條拉給MOD，
另一條先拉給HUB(8port)，其餘線路均從HUB接出，再到各樓層用橋接的方式，這樣速度會ok嗎?

小烏龜後面一條拉給MOD，另一條給IP分享器(不是HUB喔)WAN孔，IP分享器4個LAN孔分別接到各樓層，若分享器LAN孔不夠用可再串接SWITCH分配出去，撥號連線統一在分享器執行，各電腦不用撥號連線，設定成DHCP自動取得IP，這樣各樓層的設備才能同一區網之下，對外也有個IP分享器當防火牆。

您這裡所謂橋接是指無線網路嗎？能用網路線儘量用網路線，無線AP關掉DHCP伺服器，只用LAN孔連接區網，這樣傳輸效率比較好也較穩。

gfx

gfx
個人積分：1603分
文章編號：48656962

1603分

8樓

2014-02-13 11:25

elgjaup wrote:
請教各位~附圖為小弟...(恕刪)

小烏龜只有4個Port,無法接5個裝置.

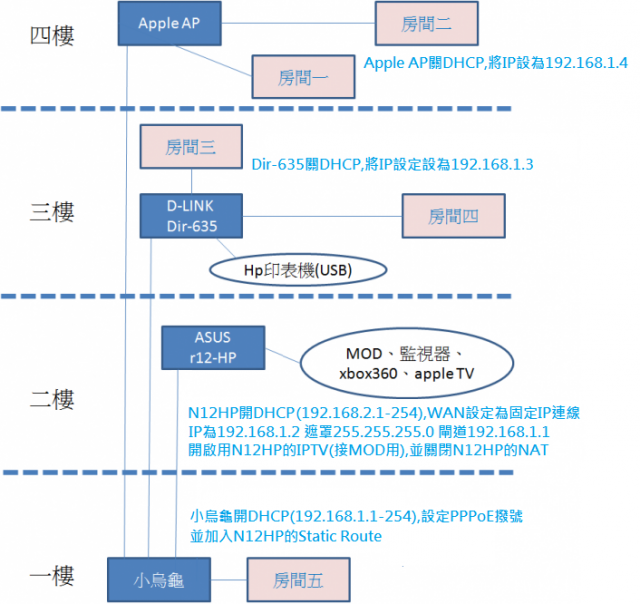

所以您可以這麼設定:
Dir-635和Apple AP請用LAN與小烏龜的LAN對接,而非原本WAN

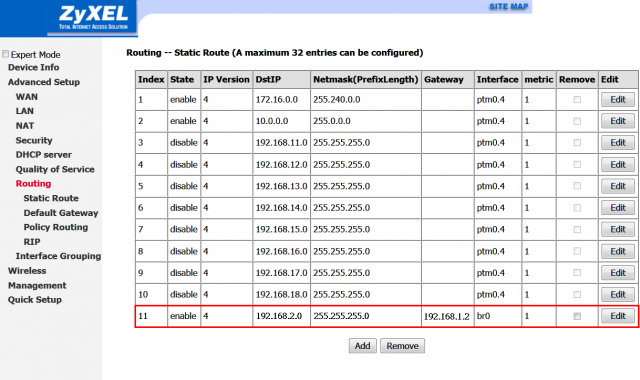

小烏龜Static Route設定:

設定完即便2F的裝置IP為192.168.2.X ,但它們仍是與其它樓層網域相連的,請勿煩惱

elgjaup

elgjaup
個人積分：0分
文章編號：48671857

0分

樓主

2014-02-14 8:16

To millais :因家裡沒有牽室內電話，所以當初安裝人員說只能安裝在一樓
To ysc_kyy：是說把HUB接在分享器後面嗎?目前是無撥號均可自動上網
To gfx：我再試試看這個方法

感謝各位的回覆～

millais

millais
個人積分：1595分
文章編號：48672844

1595分

10樓

2014-02-14 12:23

你二樓沒電話嗎? 還是沒有再打電話

透天房子電話線路原本就有通
我家30年5層老房子一般每層樓都有電話座保留
數據機要拿到哪樓都可以用

一般安裝人員都很懶惰
當然一樓最方便

我做法是其他設備都是自動取得IP
只有唯一一台主路由控制分配
不需寫路由表通通都在同一網段

照你原先的擺設
小烏龜就要寫路由表才能同網段

elgjaup wrote:
To millais...(恕刪)
