不好意思，實在不知道這篇應該放在哪，若發錯版還望見諒。

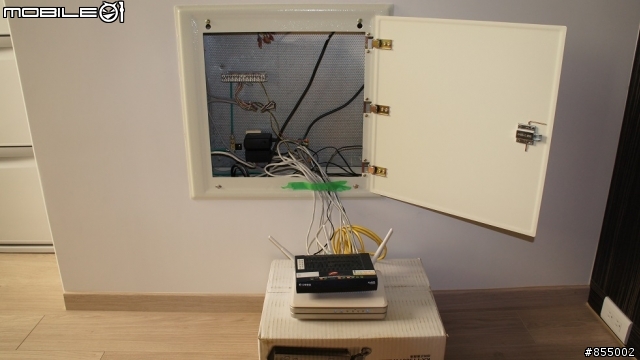

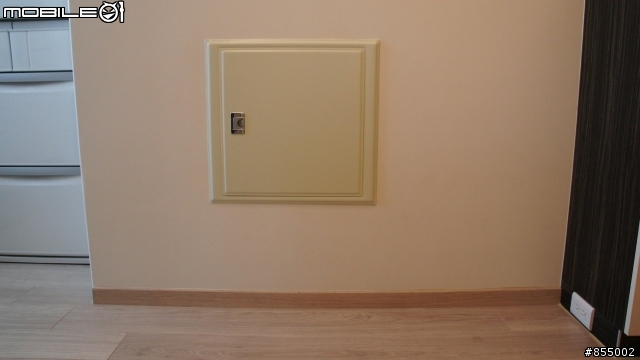

話說等了二年的新居趕在農曆六月底入住，才發現有個地方狀況很大，就是電信箱的位置在餐廳側牆，裡面包括了客廳及各房間的網路、電話接頭。但問題來了，寬頻上網的數據機+無線Router兼Hub只能放在電信箱這，再連接各室的網路接頭，而電信箱為密閉空間，很怕將機器關在裡面長時間容易過熱當機，於是便如下圖...
求助居家網路配線問題

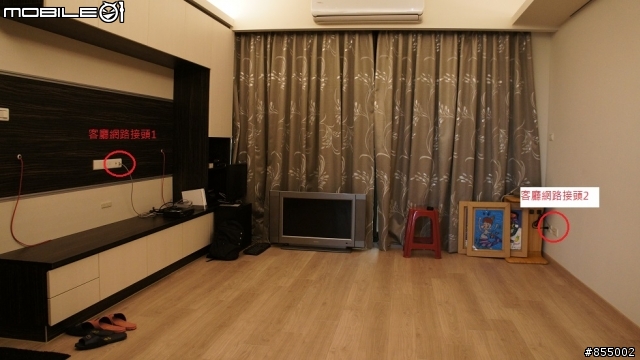

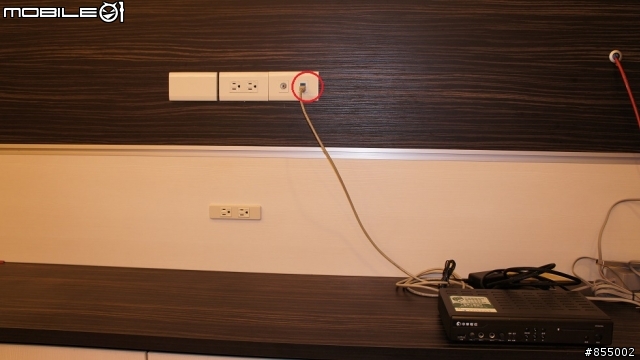

然後客廳電視櫃的網路接頭只有一個(另一個在右後背牆)，因為使用中華電信的MOD，師傅說需要直連數據機才行，變成電視櫃端沒有額外的網路端子可以連接PC家庭網路、PS3、WII及電視的網路功能，如圖
求助居家網路配線問題

由於泥作及木作裝修都已完成才發現，ADSL數據機及無線ROUTER的位置想到一個頭二個大，加上客廳的網路短少，真不知道該怎辦，希望有大大能提供解決辦法(最好是不用破壞的方式)，感激不盡!!!

2013-08-19 12:06 發佈

文章關鍵字居家網路配線問題

viphone

viphone
個人積分：274分
文章編號：45653281

274分

2樓

2013-08-19 13:20

電視櫃不是還有一個空面板
再拉線不行嗎?

不負責任的作法:
電視櫃跟弱電各加一個switch
牆上的網路接到switch上，其他設備也接上來
弱電裡，原本房裡各點都接上switch
分享器LAN也要拉一條到switch上，數據機也是

Sagittariusq wrote:
電信箱為密閉空間，很怕將機器關在裡面長時間容易過熱當機，於是便如下圖...

所以你就沒擺進去過囉?
好好一間房子搞成這樣能看嗎?
弱電箱沒蓋好對動線也很危險
擺進去吧，我覺得應該ok

3C的世界裡，別滿腦子只想著"超值"。就像無線網路一樣，別人推薦的，只適用在他家的環境，到了你家又是另外一回事。小烏龜牽到北京也不會變成千里馬。

stkmy

stkmy
個人積分：33分
文章編號：45654621

33分

3樓

2013-08-19 14:26

我家BB寬頻數據機放在電箱裡3到4年都沒當過~

adelonely

adelonely
個人積分：1分
文章編號：45654646

1分

4樓

2013-08-19 14:27

Sagittariusq wrote:
不好意思，實在不知道...(恕刪)

我家遇到跟你一樣的問題

當初設計房子的時候我沒參與到所以等蓋好後才發現問題

我的作法在這篇裡的第12樓有解釋

http://www.mobile01.com/topicdetail.php?f=110&t=3357785&p=2#43915816

我們家比你更慘，你家弱電箱是設在外面，我們家的弱電箱是設置在鞋櫃裡。

雖然外觀上比較美觀，但是維修都要鑽到鞋櫃裡去維修。回問題點，我覺得你把主機/Switch/Router安裝

在弱電箱內基本上應該ok，不會過熱。

Sagittariusq

Sagittariusq
個人積分：77分
文章編號：45747331

77分

樓主

2013-08-23 19:45

viphone wrote:
電視櫃不是還有一個空...(恕刪)

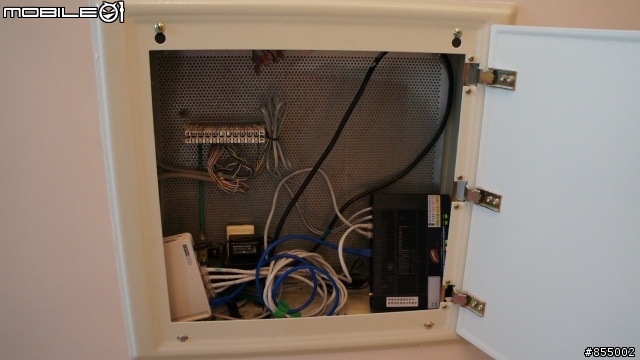

感謝viphone、stkmy、adelonely兄台的指點，可能真是小弟多慮，目前已經先把小烏龜跟RT N-16塞到弱電箱內，無線訊號至各房間基本上都沒有問題，至於viphone兄提到的"電視櫃跟弱電各加一個switch"，這點小弟就不太了解其中做法，中華電信的MOD不是只能直接接到小烏龜的PORT上?透過SWITCH接MOD這樣可行嗎?

billese10

billese10
個人積分：974分
文章編號：45747746

974分

6樓

2013-08-23 20:17

MOD接線可以把N16移到電視那邊,N16內中設定IPTV把MOD接上你設定孔就可以看了
剩下的孔就可以接PS3等等等....

Sagittariusq

Sagittariusq
個人積分：77分
文章編號：45756625

77分

樓主

2013-08-24 11:34

billese10 wrote:
MOD接線可以把N1...(恕刪)

請教iptv的設定方式有否教學文可以參考，小弟是網路苦手呀，感謝先！

billese10

billese10
個人積分：974分
文章編號：45757243

974分

8樓

2013-08-24 12:25

Sagittariusq wrote:
請教iptv的設定方...(恕刪)

原廠韌體打開後台

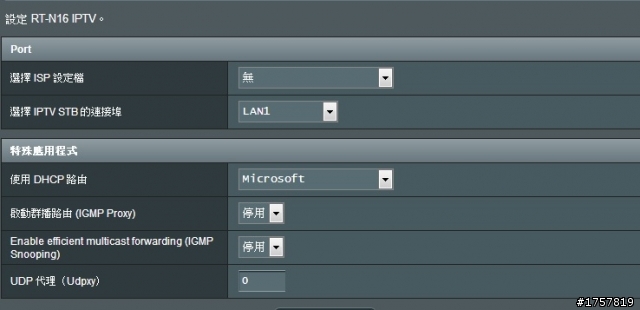

內部網路>IPTV>下面此圖

連接埠你可以設定LAN1或是其他連接埠,如果設定連接埠是LAN 1MOD就只能接LAN 1觀看
以下連接埠插上去都沒有用

millais

millais
個人積分：1595分
文章編號：45758780

1595分

9樓

2013-08-24 14:43

RT-N16 + P874 放弱電箱

不會那麼容易熱當我曾經放過

弱電箱你要排整齊就好

電視那邊不夠接的話通常接交換器5 PORT 就好

Sagittariusq

Sagittariusq
個人積分：77分
文章編號：45787493

77分

樓主

2013-08-26 16:18

billese10 wrote:
原廠韌體打開後台內部...(恕刪)

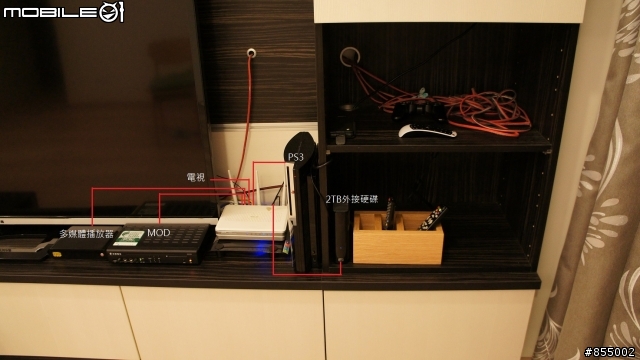

感謝指導，目前弱電箱部分的配置已解決，接法如下

外線--ADSL數據機--N16無線+USB2TB外接硬碟--MOD(N16指定Lan3設定IPTV)+電視+PS3+多媒體播放器
外線--ADSL數據機--4PORT有線分享器--主臥、客廳後牆、客臥x2

另一個問題是由於ADSL數據機分接二台SWITCH，有辦法讓二部SWITCH設定在同一個網路區段內嗎? 因2TB外接USB接在N16上，另一部SWITCH接續的電腦就無法讀取了。

(目前還在考慮劇院搭配問題，預計安裝時會順便將設備都放到右邊的電器櫃內)
