家中網路佈線,請大大給建議

kulo0902
個人積分：1525分
文章編號：41381142

1525分

樓主

2013-01-22 22:35

小弟家中今天請了水電來佈網路線

用了CAT.6的線水晶頭資訊座

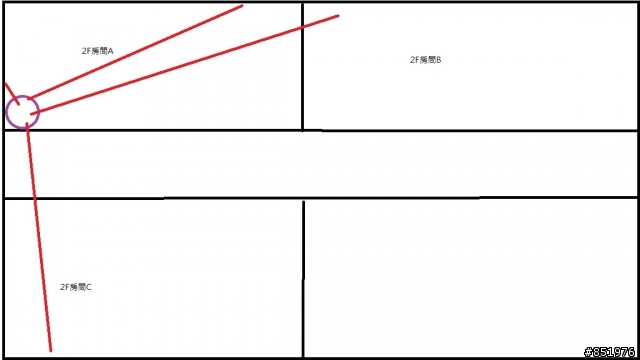

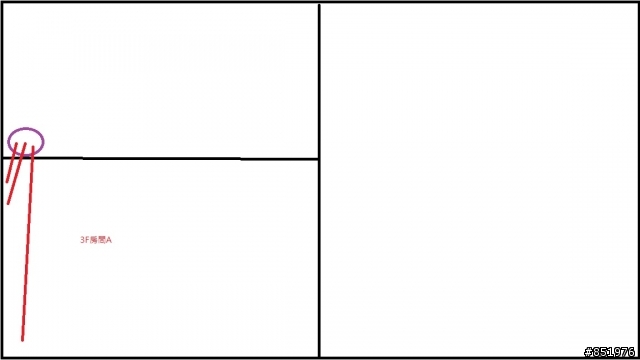

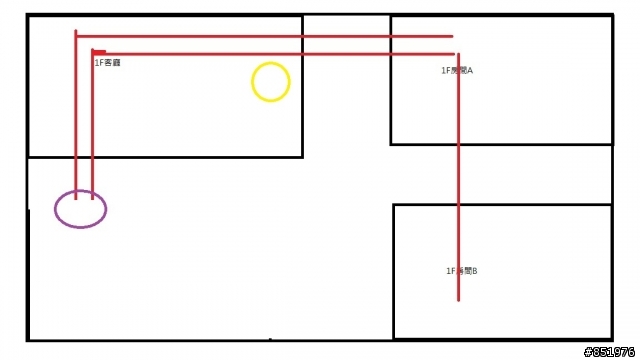

很簡略的用小畫家簡陋的畫了示意圖還請大大幫忙看看這樣佈線是否恰當

紫色圓圈為弱電箱

紅色線為網路佈線(暗管)

未來FTTH會從家中1F弱電箱進來已佈好水線

1F紅色網路線皆拉到1F弱電箱

2F紅色網路線皆拉到2F弱電箱,弱電箱中有一條線拉到1F弱電箱

3F紅色網路線皆拉到1F弱電箱

需求如下:

黃色圓圈為家中1F電視未來想收看MOD但因裝潢有問題無法拉暗線,也想放一個多媒體播放器直接播放NAS的1080P影片

未來3F也想增購電視申請第二台MOD

1.2.3F皆須有無線網路

家中有一台NAS DS411 存放資料照片及影片...等

1F目前還不知可不可以放明線到電視那邊去,被家父阻止機率很大

所以請大大推薦可以和不行的方案，如何連接可以讓網路效能達到最好

感恩~
家中網路佈線,請大大給建議

2013-01-22 22:35 發佈

文章關鍵字家中網路佈線建議

大自然 { I N T }

大自然 { I N T }
個人積分：17分
文章編號：41383583

17分

2樓

2013-01-22 23:57

kulo0902 wrote:
小弟家中今天請了水電...(恕刪)

僅供參考

不方便佈線之處建議如下

電力網路

電費計算的電表換成 Smart Meter AMI ( 請洽當地電力公司營運處 ) 如可行可要求與最近 FTU 連結 ( 非必要建議 )

佈線部份無建議開版想必思慮周延

PS.佈置網路環境可因地制宜靈活建置僅為參考 ( 雖無建物外觀端看樓層示意應為透天如誤判請開版指正 )

不才拙見

此致

時頌

If I have seen further it is by standing on the shoulders of giants

2013/01/22 PM 11:55

PS.單獨給開版如上述均成立則可形成免佈網路線只求網路來源效能最大化 ( 僅需將網路來源接入 AMI ) ( 電源即網路的實質層次 )

PS.光纖有分為單模 / 多模此點決定網路效能因素一定比例

billese10

billese10
個人積分：993分
文章編號：41384025

993分

3樓

2013-01-23 0:14

我可以想問樓主一個問題嗎....?

就是我家裡有5層樓,網路線路都是集中在一樓!
(包含網路數據機)

當初裝潢,直到裝潢後發現有一個房間網路孔沒網路反應.....
只能勉強用無線AP解決上網問題,重點是剛好房間是死角...
無線AP收訊有限~

我想問你說,這類問題該要請教哪邊行業來做?
假如要重拉線會不會很麻煩....?因為我們家不會想拉明線

因為這類問題找水電說不會,找網路業者她們也沒管這個...所以我想知道請誰來看會比較OK

kulo0902

kulo0902
個人積分：1525分
文章編號：41388649

1525分

樓主

2013-01-23 9:39

billese10 wrote:
我可以想問樓主一個問...(恕刪)

建議可先把壞掉的網路孔面板拆掉找到裡面的網路線,試著拉動,看看能否拉動,並找對應的線

可以拉動的話買條新網線,用膠帶把新舊線纏在一起用線帶線的方式,非常簡單

小弟是因為家中有幾條管路有積水,應為當初房子蓋好時水電收尾沒收好(沒用CO2來清)

所以才需要找水電來幫忙,用CO2來把積水清乾淨,沒有積水的話前兩天,我已經佈好大部分的水線了

我有參考版上大大分享如何從管路拉網路電話線

並買了日本製的穿線器30M 4.5mm的那種(拍賣上有賣家說橘色有賣家說紅色,我看實品認為是橘色無誤)

,壓線鉗,電火布(水電膠帶),尼龍線(佈水線)~~

其他線材和資訊座就看個人需求來購買需要規格囉

老實說不輕鬆,但是絕對不難,只是需要兩個人會比較好做事

billese10

billese10
個人積分：993分
文章編號：41389633

993分

5樓

2013-01-23 10:20

kulo0902 wrote:
建議可先把壞掉的網路...(恕刪)

感謝大大分享~

現在問題點是...在沒網路房間我打開網路孔裡面是有線,(連接線路,但不知道裡面有沒有線)
最主要是在樓下是根本找不到那間房間線是哪一條.....

(或許當初水電沒拉好,或許根本沒拉)

因為剛剛好沒網路房間位於4樓....所以自己拉比自己換線路來的困難....||||
所以我才想問大大有沒有再拉網路線這種商家....

那自己換線路可以自己這樣換嗎@@?

就是網路頭用膠帶綑住新的,

再從1樓這樣慢慢啦,1-2樓應該比較簡單,3樓以上我怕啦時候網路頭剛剛好就斷了@@"

kulo0902

kulo0902
個人積分：1525分
文章編號：41390121

1525分

樓主

2013-01-23 10:40

大自然 { I N T } wrote:
僅供參考不方便佈線之...(恕刪)

感謝大大分享的訊息，有致電去台電營運處詢問smart meter ami

但得到的回答覆為目前只針對工廠高壓用電來使用，一般用戶無法申請

kulo0902

kulo0902
個人積分：1525分
文章編號：41390420

1525分

樓主

2013-01-23 10:53

billese10 wrote:
感謝大大分享~現在問...(恕刪)

所以建議拉動不通的網路線，請另一人至1f連接處看是否有線被拉動

如有的話，即可用線帶線之方式抽換新的網路線

將新舊網路線要固定的地方，剝開近10cm之外皮漏出內線，將其相互纏繞並用水電膠帶固定

就可以開始抽換了

kulo0902

kulo0902
個人積分：1525分
文章編號：41391073

1525分

樓主

2013-01-23 11:18

billese10 wrote:
我可以想問樓主一個問...(恕刪)

其實說不會，沒在管！！應該是只有一條線，沒賺頭

然後沒現場看過，怕不好拉甚至不能拉，沒得賺

建議先更換資訊座，可能連線都不用拉了

假如真的需要抽換，買一箱有牌子的cat.6線，我大大家中5層樓放個一箱線備用應該不為過

一箱也比單散線便宜，

，就算不自己抽換也可自備線材，免得被用些雜牌線

Kenny_Din

Kenny_Din
個人積分：6980分
文章編號：41392760

6980分

9樓

2013-01-23 12:23

我只有一個問題... 為什麼選用CAT.6的線?

CAT.6線比較硬有效距離是300米通常是拉在室外or長距離時才用CAT.6

以室內來說CAT.5就夠用了理論上有效距離是100米實測是7~80米(從1F拉到9F都用不完)

線也較軟比較好整理如怕干擾選有加隔離的CAT.5就好

你的弱電箱內有放Hub嗎? 如果有就不用怕訊號衰減的問題

至於怎麼拉方便施工就好不用為那幾米煩惱...

大自然 { I N T }

大自然 { I N T }
個人積分：17分
文章編號：41392898

17分

10樓

2013-01-23 12:29

kulo0902 wrote:
感謝大大分享的訊息，...(恕刪)

僅供參考

可至台灣電力公司官方網站

( 右上角有搜尋輸入 低壓AMI )

http://www.taipower.com.tw/index.htm

延伸參考來源

http://www.mobile01.com/topicdetail.php?f=37&t=3136877&last=40945944

http://www.appledaily.com.tw/appledaily/article/headline/20091218/32169121

官方營運處的答覆確為正解高壓用戶確實如此 ( 官方用詞嚴謹 ) ( 基於工廠內的高壓用電可申請但一般用戶要申請此規格確實不行因無法源依據 )

AMI 有分高低壓用戶 ( 低壓用戶如平房透天別墅大樓真有安裝實例 ? )

安裝有無法源或是權責機關 ( 經濟部 ? )

不才拙見

此致

時頌

If I have seen further it is by standing on the shoulders of giants

2013/01/23 PM 12:25

PS.多數學術當地政府機構多已低調佈建完成 AMI ( 特定或是特約用戶不在此限法源支持 )

PS.部分縣市占地廣幅或適合學術機構或是其他可被運用區域 ( 如屋頂閒置空地 ) AMI 延伸微型應用如綠色能源 ( 網路通信微波太陽能集電再應用分配設施 )

PS.單獨給開版僅思路走向如何連接可以讓網路效能達到最好並微舉淺薄實例及微量應用 ( 如網路 )

內文有構思及誤導之處還請開版前輩先進不吝指正謝謝
