請問電信機房裡的這台機器有什麼用途?

a44188197

a44188197
個人積分：454分
文章編號：37562894

454分

樓主

2012-08-04 22:50

最近中華電到我們社區的電信機房裝設光纖設備，小弟有幸剛好可以進到機房裡一探究竟，想請問一下這台機器是什麼產品?是做甚麼用途的?

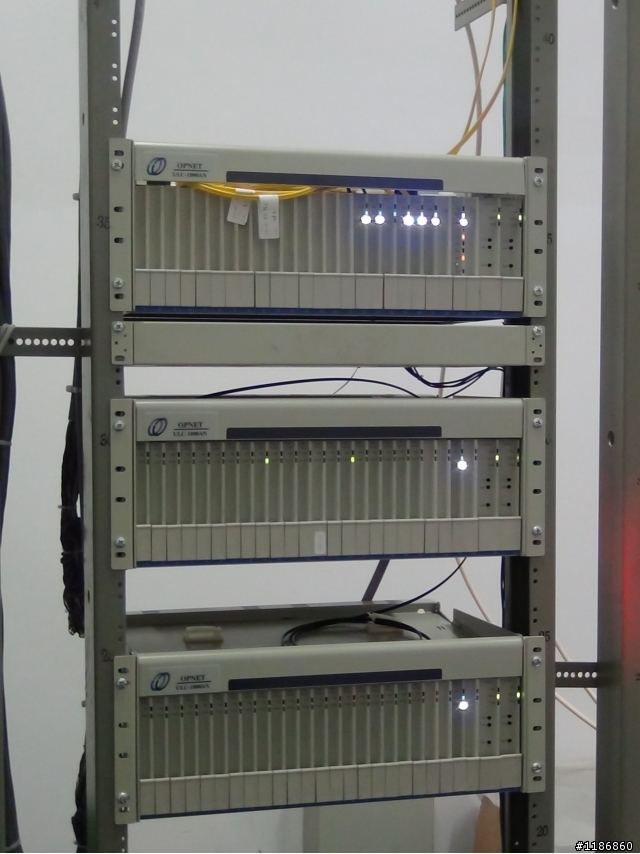

請問電信機房裡的這台機器有什麼用途?

這台機器上面標籤有寫著E1-DLC，第1台機器前面接著從局端來的光纖(黃色)，第2.3台機器都是由第1台機器接出的光纖(黑色)接入的，後面則有一堆電話絞線連往旁邊的絞線配線架，機器前方就是一片片類似網路卡的機板可以拆裝。

一直在想是給VDSL還是家用電話使用的，不過旁邊已有兩區，分別就是VDSL2(FTTB)的設備和傳統電話絞線的配線架，所以一直沒辦法推測這是做甚麼用的...

自己查了一下OPNET這家公司，似乎是用在電話線路的?不過現在電話線路有這麼先進需要使用這種數位設備做中繼嗎?...

自己是滿好奇的，還請知悉的大大給個答案!!

2012-08-04 22:50 發佈

文章關鍵字電信機房機器用途

石光上林

石光上林
個人積分：15828分
文章編號：37563484

15828分

2樓

2012-08-04 23:17

a44188197 wrote:
最近中華電到我們社區...(恕刪)

http://en.wikipedia.org/wiki/Digital_loop_carrier

http://en.wikipedia.org/wiki/E-carrier

a44188197

a44188197
個人積分：454分
文章編號：37570770

454分

樓主

2012-08-05 12:05

石光上林 wrote:
http://en....(恕刪)

所以這主要是拿來給VDSL用的嗎?..

可是旁邊機架也是有一系列D-LINK的機器，上面就寫VDSL2，而且都連到配線架上，實在不清楚是怎麼樣的接法...

大大能解說一下嗎?

a78810

a78810
個人積分：47分
文章編號：37570820

47分

4樓

2012-08-05 12:08

這種E1-DLC是機房到電信室之間的中繼載波器
主要是建置在大型社區內
可以避免日後纜線不足擴充的問題
只有傳送語音的訊號

a44188197

a44188197
個人積分：454分
文章編號：37576940

454分

樓主

2012-08-05 19:51

a78810 wrote:
這種E1-DLC是機...(恕刪)

感謝大大解答!!

最近機房一直有中華電信的人在裝設光纖配線箱的東西，看來不久之後，我們社區也可以申請FTTH光纖到府了!!

石光上林

石光上林
個人積分：15828分
文章編號：37577918

15828分

6樓

2012-08-05 20:56

a44188197 wrote:
感謝大大解答!!最近...(恕刪)

也有可能你離機房過遠，用這種方式來減少日後查線的困擾

這台只能傳語音沒錯，不能傳VDSL，除非他標榜MSAN有這功能

在淡水等開挖擴充纜線不易的區域，有許多此類工法

a44188197

a44188197
個人積分：454分
文章編號：37578127

454分

樓主

2012-08-05 21:08

石光上林 wrote:
也有可能你離機房過遠...(恕刪)

因為我們社區也是近一年交屋的，以為現在的市話都是用這種數位的方式傳輸..

不過雖然知道用途了，但是我們機房已經有一大排傳統室話絞線的配線架了，而且離機房不遠，直線距離最多也少於1000公尺，這機器看來是裝來給日後有需要擴充用的。

而且後面的絞線也是接到配線架上，不過配線盤不太一樣，一個個類似電阻的東西，還有閃電的標誌，好像沒有再接到其他絞線上，手邊沒圖片，不知道是怎麼樣的接法...

香蕉你的拔辣

香蕉你的拔辣
個人積分：18分
文章編號：37581696

18分

8樓

2012-08-05 23:56

a44188197 wrote:
不過雖然知道用途了，但是我們機房已經有一大排傳統室話絞線的配線架了，而且離機房不遠，直線距離最多也少於1000公尺，這機器看來是裝來給日後有需要擴充用的。

而且後面的絞線也是接到配線架上，不過配線盤不太一樣，一個個類似電阻的東西，還有閃電的標誌，好像沒有再接到其他絞線上，手邊沒圖片，不知道是怎麼樣的接法...

當然一定會有配線架，不然要怎麼連接到各住戶家裏。

E1-DLC 會有一個複合型端子板，然後同往各樓層會有一個複合型端子板，你申請電話就會從E1-DLC的複合型端子板跳線到你所在樓層的複合型端子板。

有閃電標誌的應該是保險絲。

a44188197

a44188197
個人積分：454分
文章編號：37590022

454分

樓主

2012-08-06 12:16

香蕉你的拔辣 wrote:
當然一定會有配線架，...(恕刪)

請問這複合型端子板跟一般電話配線的端子板一樣嗎?，因為他接的端子板上面就一個個類似電阻的東西，跟一般端子板是可以接電話絞線的不太一樣，而且沒有再接到其他地方，似乎沒跟大樓裡配好的電話纜線相接....

marblelee

marblelee
個人積分：0分
文章編號：37709100

0分

10樓

2012-08-11 13:36

E1-DLC設計出來就是為了要節省銅纜的使用量，畢竟相比之下，種花的成本較便宜，較有效率。

兩對光纖共4 芯光纖，機房和客戶端電信室各接上一台DLC，就可以給200~500個用戶使用電話，但不能上網。你想想，從機房拉500對的銅纜到你家的電信室，算2公里就好，要花多少的成本來買銅纜及日後維謢，算噸的銅線，都是錢耶!幾百萬的投資就只是給你打電話，很難賺耶!你家的電話費帳單應該很少超過300元吧!

一般銅纜優點是只要機房設備不壞，颱風天停電時你還可以打電話，但淹大水時，如果有淹到路邊電信箱，一樣不能打。
光纖優點是不怕水但怕電，如果你的電信室停電，那你照片上的那台DLC就無用武之地，電話會全不通。

站在維護地球資源的前提下，使用光纖當然比較好，開採算噸的銅，和製造兩對光纖共4 芯光纖來相比，光纖對地球的污染當然比較小啊!
