Netgear XAV 5004 開箱、不專業測試分享 [Homeplug AV 500M]

自從有了高畫質影音需求後(人的慾望無窮啊~)，就想著要怎麼提昇自家的網路頻寬...爬了62chaokai大的文章，自佈Cat.6/Cat.6a線路~嗯~自知: (1)懶；(2)遜遜的佈線功力(畢竟非專業~~)；(3)線材(客廳V-TUR到書房XPC的直線距約12~13m，線材約須~30m*4)、資訊插座(8 pcs)、資訊盒(2 pcs)、束帶及線材固定工具，算一算也不便宜~嗯~放棄~

昇級「無線AP+無線網卡」!? 無線網卡是罩門~無線AP套餐預設只有送1張USB網卡...而且也不便宜...

「電力線網路」相信各位玩家都不陌生，之前因傳輸速率、電路迴路訊號的疑慮，加之「無線AP+無線網卡」解決方案亦相對方便便宜，一直沒有將之納入建置家用網路的考量，一直到最近Homeplug AV規格及相關產品問世後~唔~Homeplug AV 500M...爬了一下各拍賣網站，找了1款Netgear XAV5004 (4 ports)，算一算，1對XAV5004不到3張小朋友，還有4+4 ports的Giga Bit Switch Ports，看起來還蠻符合「目前」的需求~在心中小惡魔的驅使下，一不小心就下標了~

嘿嘿，離貨到還有一段時間，先把家用網路架構示意圖整理一下:


露天拍賣下標付款後，隔天就到貨了，給有效率的賣家拍一下手先...
Netgear XAV5004*2...忘記拍照先，等扒下1台的膠膜後才想到......


拆開其中1台先...XAV5004、電源線*1、標示不清的patch cord*1、產品DM、快速安裝說明書以及光碟1枚...


有封條......沒關係...讓我來輕輕的扒開你...呼...

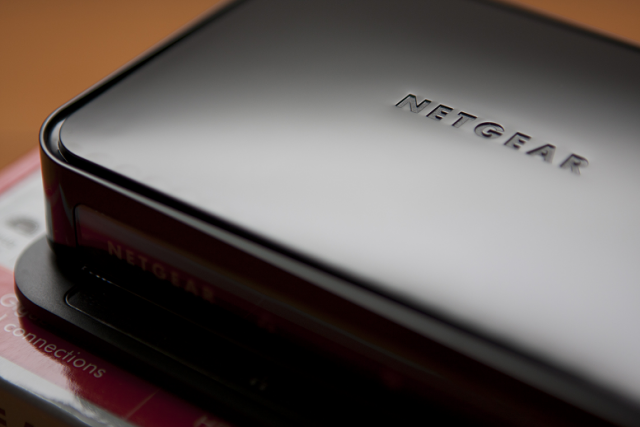

再來補拍一張(先留下最後一件衣服，待試用順手後再扒光)...


再來張屁屁照......4 Switch Ports、Security Button、Restore Factory Settings、電源插座(也是電力線網路的傳輸插孔)，借一下官方說明書的圖說明...



電力線網路要1對才能使用~哥倆好，認識一下彼此先，待會兒可得好好配合演出啊...


肚肚再來合照一張...


1台放客廳與既有的無線AP Switch Port接...與ASUS WL-520GU一下先~~


另1台只能孤伶伶地獨自在書房中......

OS. 虧我身挑2台XPC的傳輸流量...居然還把我冷落在書桌下的一角~...

衣服待試用幾天再脫......屆時再補上脫光衣服後的照片...


因「電力線網路」與自家電線迴路環境有很大的關聯，在開始進行「不專業測試」前，借一下官方的資料(Netgear XAV5004 User Manual, Feb. 2011, V1.0, P.25)當做參考、對照先(咦~不是Homeplug AV 500M!? 不知是不是又是單位換算惹的禍!?)...


使用Netgear Powerline Utility瞄一下安裝完成後的傳輸速率先，Tx: 131Mbps、Rx: 137Mbps (Tx/Rx的速率約略在100~150Mbps浮動，應該跟電線中的雜訊有關吧!?)~



沒有即時VoIP的需求，把QoS的功能關掉先...

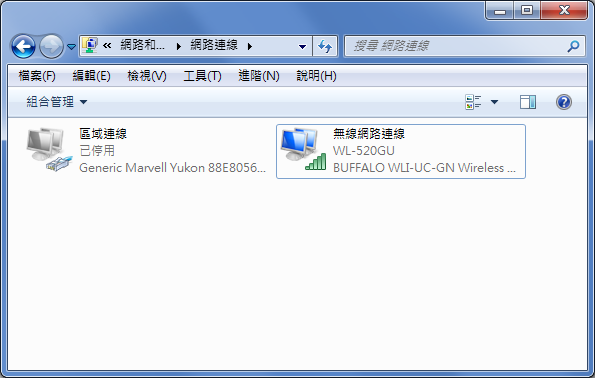

非專業測試驗證方法，使用iperf分別測試「目前使用中的無線AP+無線網卡」與改用XAV5004後的傳輸效能。停用主機板上的GE port，測無線網卡的傳輸速率先...


Client XPC搭配Buffalo WLI-UC-GN Wireless Adapter與Server Nettop的測試結果:


停用無線網卡，使用主機板上的GE port~


Client XPC使用主機板上的GE port與Server Nettop的測試結果:


iperf Server兩者的比較結果~效能Double...果然不負小弟滿心期待...

PS1. 主機板GE port接XAV5004的IP是192.168.11.102；無線網卡的IP是192.168.11.103
PS2. 雖然目前市面上可以看到450M的WiFi AP，相信效能應該也是不錯才對，只是: (1)非專業網通設備測試驗證人員；(2)經費有限；(3)看到那頭上插著3根長長的天線~擺在家裏~心裏不禁毛了幾下......作罷~~~

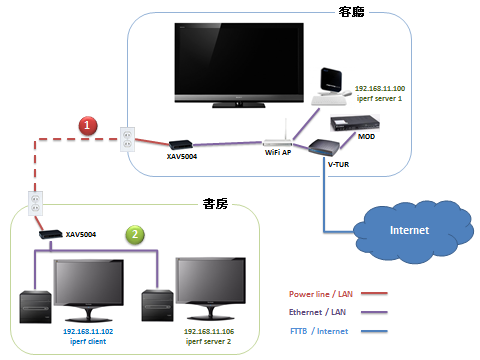

在簡單的比較「目前使用中的無線AP+無線網卡」與2*XAV5004的傳輸效能改善情況後，以及1個晚上的P2P實驗~大致上還算滿意~...順便補上簡單地XAV5004 Over Powerline及Local Switching針對大(128k)/小(16k)封包及多Session數(10)的處理能力測試，測試架構如下圖...


相關測試數據就直接看圖說故事~~~

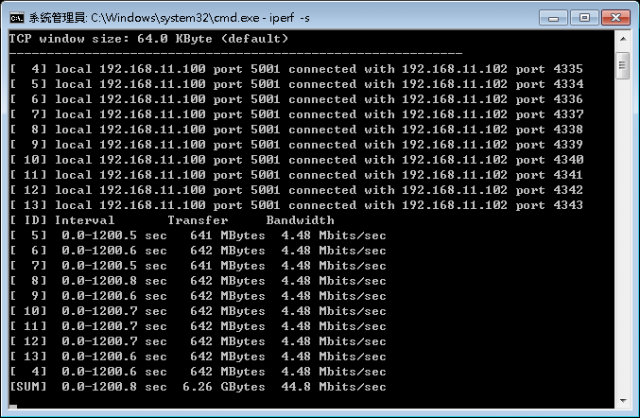

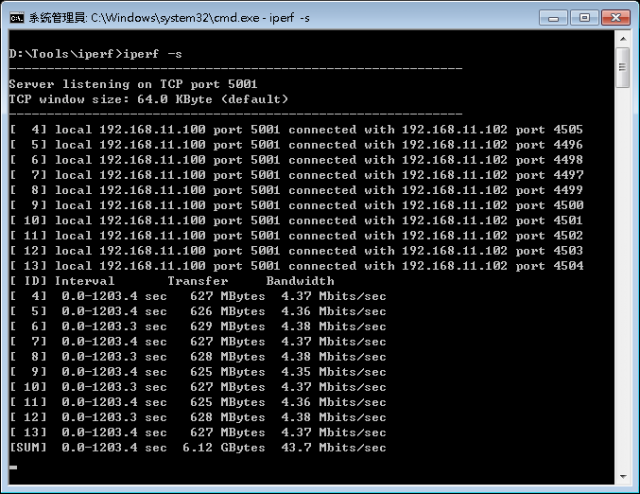

(一). XAV5004 Over Powerline with Clients: 128k/64k multi-sessions(10); Server: default 64k





相較稍早的數據，今天中午跑的數據差了點，難道跟家中同時使用的家電數(電力線的雜訊干擾)有關!? 不過，使用上倒是感覺不太出來...

(二). XAV5004 Local Switching (GE-GE) with Clients: 128k/64k multi-sessions(10); Server: default 64k (這是當初選擇XAV5004勝出的最大主因，測試數據雖與1Gbits相差甚遠，推測與廠商內附的patch cord的品質有關，不過對於小弟書房的應用，已是綽綽有餘了!!)





後記~
最後~在試用滿意後~呵呵~當然要扒下最後一件衣服秀一下~是一定要的啦~~~~~~不多說，直接看圖去...








全文補完~...
