大家好：小弟想把家裡的區網以1000M架構連接，結果發現不同樓層間無法接的起來。

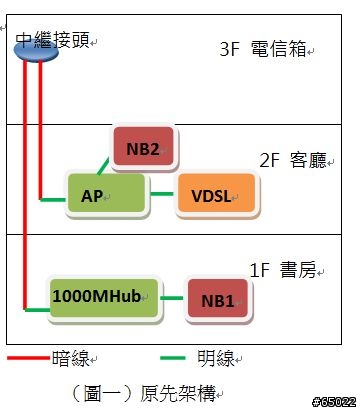

原先是1F跑1000M，不同樓層間則是100M，如圖一
請高手幫忙看一下網路架構的問題

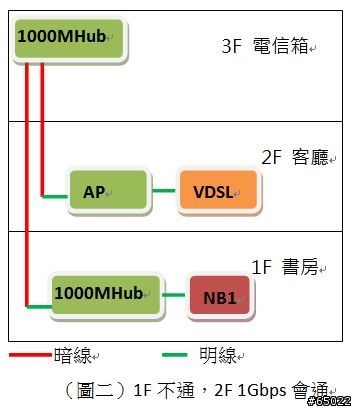

現在小弟買了一個1000M的Hub放在電信箱處，連接1F，2F，結果3F的Hub與1F的Hub無法互通。
請高手幫忙看一下網路架構的問題

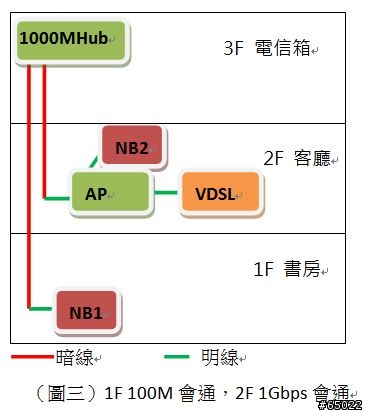

若將1F的Hub拔除，直接將電腦連接到牆上，則1F電腦可以與3F 1000MHub以100M的速度連接。
請高手幫忙看一下網路架構的問題

請問這是什麼問題導致的呢？謝謝大家的解惑:)

2010-03-13 10:50 發佈

文章關鍵字高手網路架構問題

河魨

河魨
個人積分：458分
文章編號：18072450

458分

2樓

2010-03-13 11:02

Hub對Hub要用到跳線就是crossover的，除非是設備有自動偵測的，看有沒有產品的面板照看比較清楚

一香(箱)、兩香(箱)、三香(箱)、四香(箱)、五香(箱) (老闆聽了很爽一直搬) 老闆，我要張君雅五香海苔一包

derliang

derliang
個人積分：1143分
文章編號：18072795

1143分

樓主

2010-03-13 11:23

小弟一樓用的是D-link的Hub

三樓用的是ASUS的Hub

兩台皆有自動跳線的功能。

事實上，小弟在3F如果接上100M的Hub的話，就可以把1F2F連接起來。
不知道為什麼接上1000M的Hub就不行。

irsjx2vxo3ne3k84dr1dz4,r4pe8bez3/4ne3bq4bew2j92gea jx4hq me-2d8 e3hy4hi2ty k84!

河魨

河魨
個人積分：458分
文章編號：18073677

458分

4樓

2010-03-13 12:17

跟線材不知有沒有關係，1-3樓間的網路線是Cat. 5e以上的嗎

一香(箱)、兩香(箱)、三香(箱)、四香(箱)、五香(箱) (老闆聽了很爽一直搬) 老闆，我要張君雅五香海苔一包

airshower

airshower
個人積分：0分
文章編號：18074339

0分

5樓

2010-03-13 13:00

可以試試把兩台hub輪流斷電重開, 讓他重新偵測看看

derliang

derliang
個人積分：1143分
文章編號：18074635

1143分

樓主

2010-03-13 13:19

最新的測試：
1.小弟把兩台1000M的Hub擺在一起，可以互相連的到。
2.在3F電信箱以100M的Hub也可以和1F的Hub連的到。

就只有在3F電信箱擺1000M的Hub時，無法和1F的1000MHub連起來，所以我也懷疑是線的問題。
可能線的品質不好，所以可以跑100M但是無法跑1000M。但現在的Hub不是跑不到1000M的話，

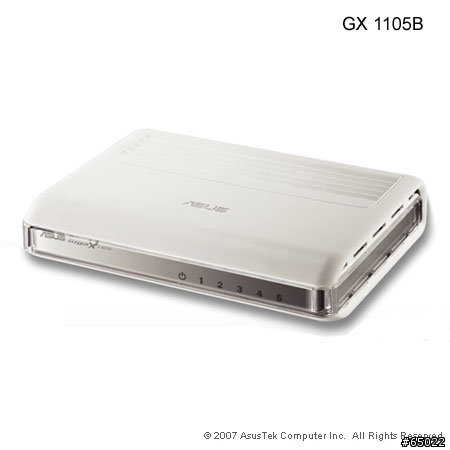

就會自動以100M來跑嗎？還是華碩的這台GX1105B沒有這個功能。

線是建商拉的，上面的確也是寫Cat5.e但我很懷疑它的品質。

irsjx2vxo3ne3k84dr1dz4,r4pe8bez3/4ne3bq4bew2j92gea jx4hq me-2d8 e3hy4hi2ty k84!

sherlock_conan

sherlock_conan
個人積分：0分
文章編號：18075251

0分

7樓

2010-03-13 14:01

derliang wrote:
線是建商拉的，上面的確也是寫Cat5.e但我很懷疑它的品質。

因為跑 100M 只用到 4芯，但是要跑 1G 的話 8新會都用到，所以1F 到 3F 的線要是沒有做法的話，的確可能會跑不到 1G。

airshower

airshower
個人積分：0分
文章編號：18077343

0分

8樓

2010-03-13 16:40

derliang wrote:
最新的測試：1.小弟...(恕刪)

若是手工壓線, 看一看八條芯的順序對不對 (568A or 568B).

有簡單的cable tester會容易的多. 另外以前看過有的ASUS板子Marvell網卡的, bios裡可以測線, 剛好有的話可以試試. 你1236已經有通了, 主要是測另外四條線.

derliang

derliang
個人積分：1143分
文章編號：18080944

1143分

樓主

2010-03-13 20:44

問題已經解決了，答案終於揭曉：一切都是因為線路品質不良導致。

首先是建商的線品質很普通，再加上裝潢的時候，水電有用膠帶把網路線接到別的地方。
所以1F的線路品質很差。我覺得水電這樣做很不理想，他應該用個中繼接頭才對，不要用膠帶接。

2F的網路線已經因為裝潢的關係拉不動了，所以現在只抽換了1F的線，2F的線動不了。
目前問題只解決一半！
