看圖說故事：
↓中華電信這樣多人在看什嗎？在做什麼？
↓有看到相片底下中間藍色那台嗎，大家就是盯著這台看，整個工班的心情就像等待開獎般，因為實體線路施工後的狀況就顯示在這台上

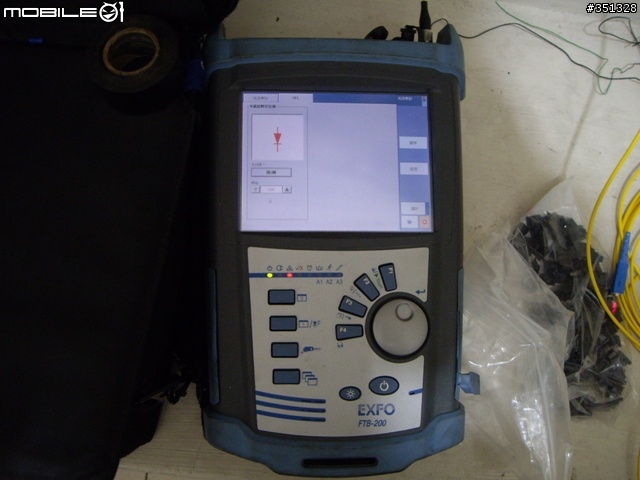

↓就是這台， EXFO光纖通訊測試儀器，模組化設計，全彩觸控式螢幕。聽說價格不斐！比光纖熔接機器價高甚多

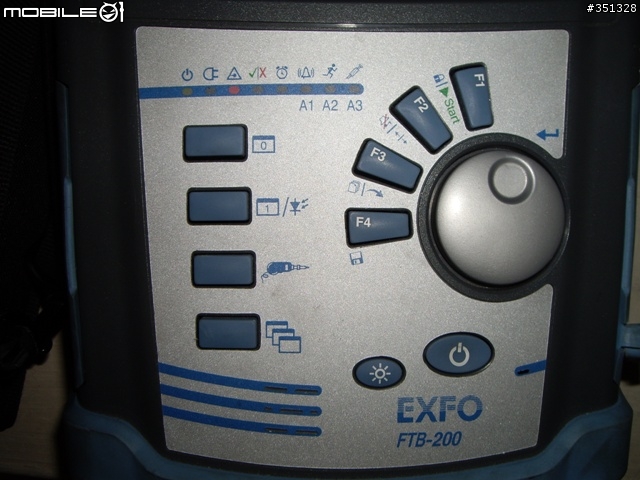

↓看看按鍵操作區，上頭螢幕區是可以觸控。
↓這是頂端

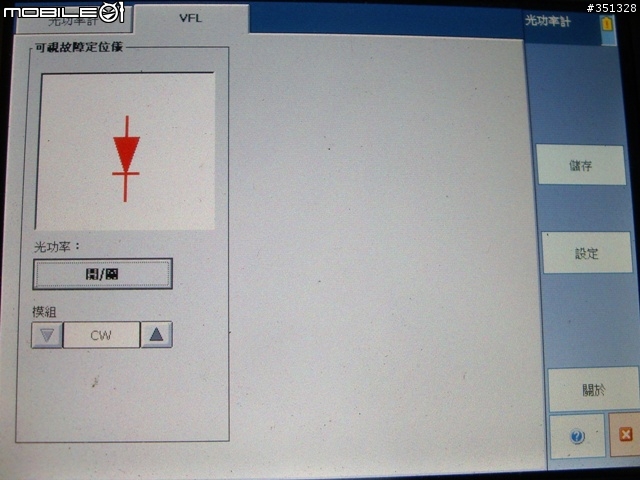

↓畫面上可以觸控開或關『可視故障故障定位儀』，這是什麼？往下看

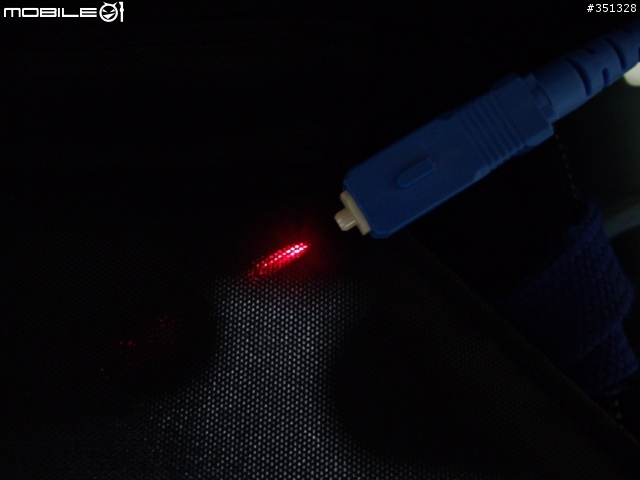

↓就是這個光，係利用紅色雷射可視光源射入待測光纖內，籍由光纖過彎或折損後洩漏光線的特性，可判讀光纖斷裂位置、較大的熔接損失位置等。
簡單說就是檢查有無漏光、有沒有順利將光送到末端。
光纖檢測器雷射為波長650 nm 紅色可見光，可耦合進入單模光(Singlemode Fiber) 或是多模光纖(Multimode Fiber)之中。
若光纖中存有斷裂點或瑕疵處，該斷裂瑕疵處將產生反射而呈現紅色光點，亦可研判光纖之熔接施工品質，以維護光訊號通訊品質。
類似產品也有小型化手持檢測工具，方便攜帶。

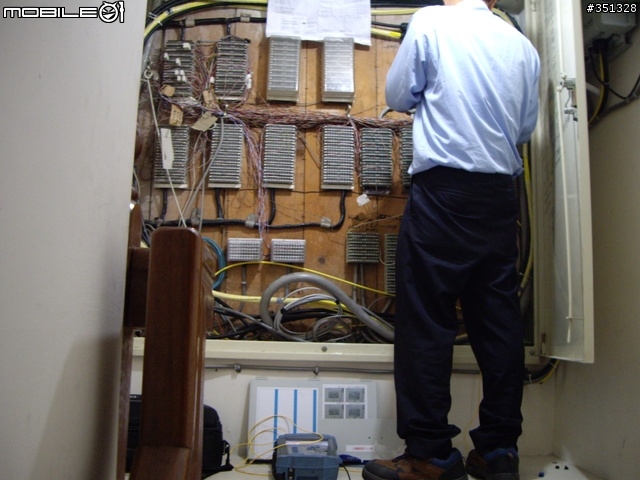

↓這是班長背影，班長看著施工圖，手握無線電對講機與其組員對話，這時候組員都在光電兩用電信插座樓層，一一回報6個插座是不是依序都有看到紅色雷射光點，藉此可得知光纖從Epon端到插座端中間經過的熔接點、connecter是否OK。
所以我才會說是開獎，因為工班們辛苦數天後就是希望所有實體線路安裝OK，但開獎後確實有2個點出問題了，怎麼辦？繼續看
↓切換到這畫面，畫面可以得知每條光纖實體線路的詳細狀況，損耗、衰減、反射等，班長也是從這畫面知道光纖每一個節點的狀況，得知哪一個熔接不良。
班長對於每條光纖都有仔細看波型圖，有發現問題的節點就是重新熔接！
圖上標記資訊可以設定A、B的距離點，可以知道距離量測處是幾米處的節點出問題。

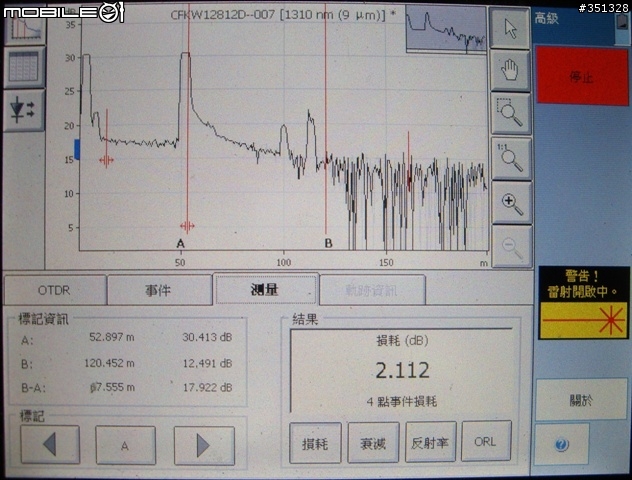

參考波形圖一

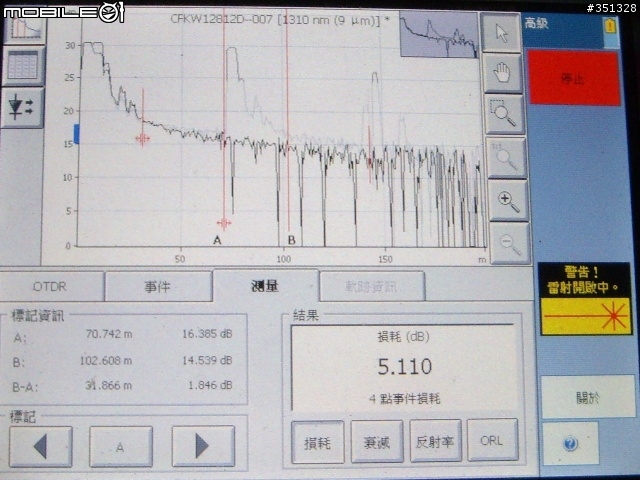

參考波形圖二

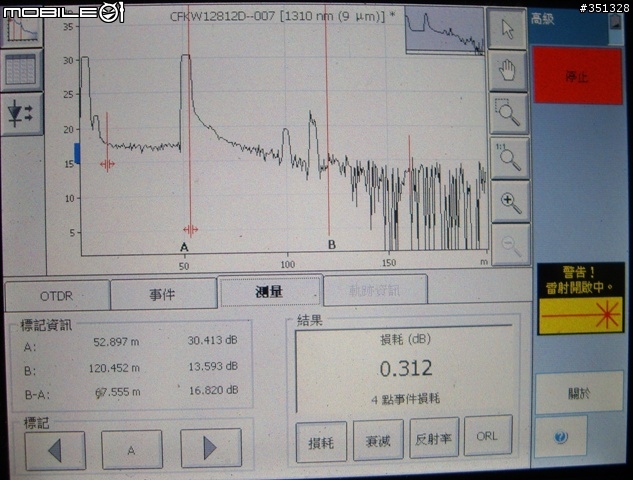

參考波形圖三
到此我們社區FTTH化已經完工。後續當有住戶申裝時，是另一個單位〝裝機班〞來接手。裝機這段我會下回發。
藉此回感謝此案場中工班們、講師、領班、股長等長官的敬業、和善、配合度讓住戶們、管委會、社區保全等觀感甚佳。
接著因為有網友來訊想知道如何與中華電信申請社區大樓ftth化，我簡單給些建議，因中華電信各營業單位會有差異性、所遇到的接洽、經辦有其差異性，所以僅供參考。公寓、透天的不要問我，我沒有經驗，抱歉了。
1.因社區管線管道是住戶們共同所有的，故當然需要管委會同意先。不論是與主委做朋友，或加入管委會成員，甚至自己做主委，請自己想辦法。
2.先做功課，知道社區有無電信機房、確認有無光纜到社區(如fttb)等。
3.了解社區內管線狀況，找水電商或建設公司等有經驗人會勘研究管線狀況。大樓內管線最好是大口徑管、最好是空管，如果已經有一堆線路時候，穿線會增加困難度。
4.當現有管道無法佈放光纜或是線路穿不過去時，是否可以遇牆洗洞、打洞，或是牆上走光纜之準備(要考慮是否有住戶無法容忍粗粗的黑色光纜附掛牆上)
5.洽詢住戶申裝、升級50m、100m意願。這個步驟至關重要，採取『量化政策』就是多戶申裝。(心得：不要失望，因叫的人多，確實裝的人很少，申請書有去無回居多)
6.穿好水線做好準備，我們社區是將所有可以走的管道都穿好水線做好準備。
7.帶著主委(或管委會同意書)、大樓管線狀況圖、眾多申請書殺入中華電信企劃客戶科找專案經理，這時候請發揮三寸不爛之舌表達整個申裝意願。當企劃客戶科經理同意後，案子大概就抵定了。
8.企客會將案子丟至規劃設計。
9.規劃設計會派人到案場看實際狀況。
10.規劃設計出圖後，企客會再次連絡建置計畫的估算費用等相關細節(再次強調：量化好講話，量越大的狀況下建置費空間有無限可能)。
11.上述OK後，如果有料很快就有工班來施工了，如果沒料就等待吧。
希望想要申裝ftth的人運氣好，可以遇到好人，可以順利達成ftth化。
依據這些中華電信長官們說法ftth是玩真的，但需要時間就像VDSL的推廣一樣，是需要時間的，從數年前只有少數人可以申裝VDSL，到現在已有多數人都可以申請VDSL，這些都需要時間，不是嗎？我的社區不是第一個ftth化，也絕不會是最後一個。祝福大家，Good Luck.
PS.如果你們社區二房東業者已經戶戶佈好網路線，亦可退掉二房東(保留下全部網路線)後洽中華電信規劃2m、8m、10m、20m、50m、100m到府，試試看吧。如果成功，相關中華電信員工是有推廣績效的，他們也很願意的。純建議相關業者不要罵我。
在ftth基礎建制完成後，最後篇就是onu裝機了，靜待最終回囉。
謝謝收看
