IQuit wrote:
看來 那個 JP 圖...(恕刪)
就算是一對芯線
下載 一定要 2芯線一起同時進行，無法只有其中的單獨1芯做下載
上傳 一定要 2芯線一起同時進行，無法只有其中的單獨1芯做上傳
而 一對芯線 可以同時做 下載訊號+上傳訊號
IQuit wrote:

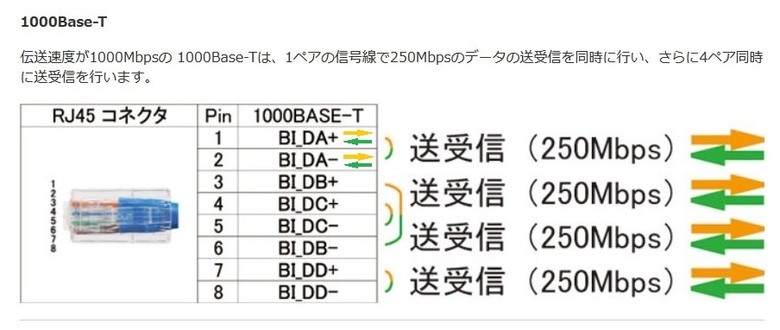

看圖 賊清楚.
你說的 不對,
並不是 每 1 芯線 都可以"同時" 執行 下載+上傳,
每 1 芯線 也是 單向, 下載 或 上傳.
而 所謂的 1 對線,
1 芯線 執行 下載,
1 芯線 執行 上傳.
所以可以說 1 對線 可以"同時" 執行 下載+上傳,
但不能說 1 芯線 可以"同時" 執行 下載+上傳.
這也符合 傳統邏輯.
就算是一對芯線
下載 一定要 2芯線(一對芯線)一起同時進行，無法只有其中的單獨1芯做下載
上傳 一定要 2芯線(一對芯線)一起同時進行，無法只有其中的單獨1芯做上傳
而 一對芯線 可以同時做 下載訊號+上傳訊號
你的論述已經違反了
下載 一定要 2芯線(一對芯線)一起同時進行，無法只有其中的單獨1芯做下載
上傳 一定要 2芯線(一對芯線)一起同時進行，無法只有其中的單獨1芯做上傳
nwcs wrote:
我換個說法，不知是否能理解
A在傳，B就要有收的相對應線路，而要同時做傳、收的動作，A、B就需要由一對或2條芯線，來各自完成R跟T的功能，至於是使用哪一對或2條線，就看規範。
重點在:每一條芯線，一次只能做一個動作，無法同時做傳跟收2個動作，所以，你看到的圖解，RX、TX一定不會同時出現在條一條線芯的功能之內。要記得目前規範，網路線是8C而不是1C，而不同網路速率，都必須使用偶數C來完成，這樣來推論，可能比較容易理解。
這一點就是 大名鼎鼎 YouTuber "弱電通(禾順數位科技)" 陳國世 先進 和 Fluke 台灣代表辦事處的 Ben哥
所認為的完全想反，他們兩個都認為 每一條芯線，一次的確能做二個動作，就是同時做 傳跟收 2個動作
但前提如下
下載 一定要 2芯線(一對芯線)一起同時進行，無法只有其中的單獨1芯做下載
上傳 一定要 2芯線(一對芯線)一起同時進行，無法只有其中的單獨1芯做上傳
nwcs wrote:
其實是有人在研究，看是否能比照無線，把一條實體線，分好幾個資料通道來傳輸、接收資料，來達到多工、多頻的目的，倒也並非毫無意義。
無線傳輸是靠電磁場在傳播的,跟靠傳輸線傳輸的有線通訊是完全不一樣的,實體傳輸線要分成好幾個通道同時傳輸的話最常見的是光纖的DWDM,光纖能這樣用的原因是相對於銅纜,光纖的衰減很低,也不太容易洩漏或受外部干擾(一般說光纖本身的可用頻寬可以說接近無限寬,速率會受限主要是設備能力限制),銅纜比較接近的話大概就是常見的同軸電纜,一般第四台的線可用頻寬大概約1GHz(所以CATV算FDMA),不過仔細看不論是平衡式傳輸(UTP或STP之類)或是非平衡式傳輸(Coaxial cable),不管傳輸線間,或是傳輸線對地都會有電流,單看其中一條線沒啥意義啦
....IQuit wrote:
nwcs w...(恕刪)
網路的"差分信號"
https://zh.m.wikipedia.org/zh-tw/%E5%B7%AE%E5%88%86%E4%BF%A1%E5%8F%B7
我們以第一對(芯線1、芯線2)為例
前提是 "差分信號"，也就是下面要求的
下載 一定要 2芯線(一對芯線)一起同時進行，無法只有其中的單獨1芯做下載
上傳 一定要 2芯線(一對芯線)一起同時進行，無法只有其中的單獨1芯做上傳
如果前提( "差分信號")具備了，第一對(芯線1、芯線2) 同時可以執行 下載訊號+上傳訊號
講白話一點：每一條芯線，的確"同時"能做二個動作，就是"同時"做 傳跟收 二個動作
chih_haohung wrote:有網友問，我幫補出處
網路的"差分信號"
https...(恕刪)

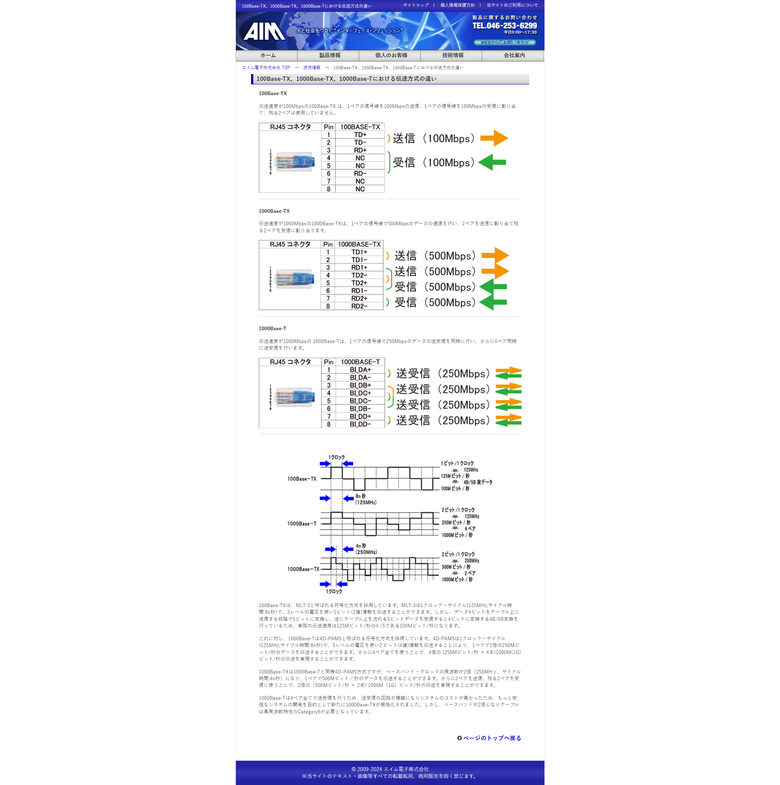

100Base-TX、1000Base-TX、1000Base-Tにおける伝送方式の違い
至於內容，我直接用GOOGLE翻成中文，重點我用紅字，大家自行判斷。
1000Base-TXは1000Base-Tと同様4D-PAM5方式ですが、ベースバンド・クロックの周波数が2倍（250MHｚ、サイクル時間:4n秒）になり、1ペアで500Mビット／秒のデータを伝送することができます。さらに2ペアを送信、残る2ペアを受信に使うことで、2倍の（500Mビット/秒 × 2本) 1000M（1G）ビット/秒の伝送を実現することができます。
1000Base-TX與1000Base-T一樣採用4D-PAM5方式，但基頻時脈頻率加倍（250MHz，週期時間：4ns），一對可以傳輸500Mbit/s的資料。透過使用另外兩對用於發送，其餘兩對用於接收，您可以實現 1000 Mbit/s (1G) 兩倍的傳輸速度 (500 Mbit/s x 2)。
