自己學做網路線可以嗎？ (第4頁)

jackual0612
個人積分：196分
文章編號：27173451

196分

31樓

2011-04-13 11:54

aggregate wrote:
1(藍) 2(白藍) 3(綠) 4(白澄) 5(澄) 6(白綠) 7(棕) 8(白棕)
恕刪)

仔細看 3腳與6腳刻意隔開 4腳 5腳也顛倒這是100打對角方式

其實並沒有硬性規定一定是 1(白橙)2(橙)3(白綠)4(藍)5(白藍)6(綠)7(白棕)8(棕)

請仔細看開頭一定是白X為開始一對一對但 3腳與6腳隔開中間卡了 4腳5腳而且還要藍與白藍顛倒目的是在於隔開避免干擾並沒有規定一定要照這顏色打進去但唯一要遵守的就是

3腳6腳隔開中間安插了4腳5腳而且要顛倒至於為何要照這 1(白橙)2(橙)3(白綠)4(藍)5(白藍)6(綠)7(白棕)8(棕) 其實我也不知道

jackual0612

jackual0612
個人積分：196分
文章編號：27173726

196分

32樓

2011-04-13 12:04

es_mato wrote:
工具要買就買好一點的.有的附裁剪刀片... 沒幾次就斷了..(恕刪)

我都有另一把 cut線器! 卡進去轉一圈就直接剝開

aggregate

aggregate
個人積分：94分
文章編號：27173802

94分

33樓

2011-04-13 12:08

lovesharepc wrote:
不必按造568A或是...568B
要用藍當橙也是可以
只是不按造規範來，後面的人比較麻煩
(恕刪)

還是不太懂，但延長線的另一頭是568A的接法
跟
1(藍) 2(白藍) 3(綠) 4(白澄) 5(澄) 6(白綠) 7(棕) 8(白棕)
連結卻可以通@@?

jackual0612

jackual0612
個人積分：196分
文章編號：27174899

196分

34樓

2011-04-13 12:51

aggregate wrote:
還是不太懂，但延長線...(恕刪)

你還是迷失在那國際標準打法顏色中轉不出來! 已經說了其實顏色並沒有規定統一只是好管理

只要遵守著打對角規矩就ok!

taboobat

taboobat
個人積分：16分
文章編號：27175227

16分

35樓

2011-04-13 13:05

沒錯我買的線就是cat 6的，
真的有硬到，

jackual0612 wrote:
拉直! 正常 cat...(恕刪)

edchu023

edchu023
個人積分：0分
文章編號：27178305

0分

36樓

2011-04-13 15:20

顏色是有差別的，但是會不會通是另外一個問題，傳輸距離跟品質的遞減又是另外一個問題。

1.網路頭有八個接點，就100M的規範中，負責傳送訊號(Tx)的正負極和接收訊號（Rx）的正負極分別為1、2、3、6共四個接點。所以只要四個接點對，在100M中就「會通」。

2.網路線目前大家多半使用雙絞線，兩兩成對（四種主色），使用絞線的意義在於防止串音與訊號干擾（線越長干擾越多）。每一組絞線的絞距都是經過設計與測試，其中又以橙色與綠色的絞線最緊密，防止串音及抗雜訊能力較好，所以TIA規範使用橙色跟綠色來進行傳輸與接收。

3.為什麼要依照規範打線？其實不是單純的好管理，也不是按照對角打的問題，而是基於上述兩點。此外，標準化有助於統一各網路設備的規範與基準，也為了未來擴張時相容性問題。例如：100M的網路跟1000M的網路，只要接頭按標準打就會通。各腳位規範（個人偏好568B）與作用如下：
　　　　　　100M　　1000M
　(1)白橙　　Tx+　　BI_DA+
　(2)　橙　　Tx-　　BI_DA-
　(3)白綠　　Rx+　　BI_DB+
　(4)　藍　　未用　　BI_DC+
　(5)白藍　　未用　　BI_DC-
　(6)　綠　　Rx-　　BI_DB-
　(7)白棕　　未用　　BI_DD+
　(8)　棕　　未用　　BI_DD-

4.樓主如果想要打出品質良好的線，請按照規範來。這不是顏色迷思，而是有規範也有原因的。

PETER 沈

PETER 沈
個人積分：404分
文章編號：27180280

404分

37樓

2011-04-13 16:43

我做MIS也自己做過，基本上也不會忘記！
去光華商場，材料很便宜唷～

不過以我用壓線鉗的經驗來說，好一點的可以不用出這麼大的力氣，就可以把接點押進去）。

一條網路線的接頭成本大約3元而已, 不過, 初學的話，可能有些接頭是用來繳學費的（做壞了）。現在有一種「繞圈剝皮器」真的還蠻好用的...

網路接頭的卡榫難免會斷掉，有些時候為保險起見，我們也都會砍掉重做...

建議，如果要「入這一行」，除了壓線工具外，最好多花200元買基本的線路測試器...

polinsu

polinsu
個人積分：46分
文章編號：27181267

46分

38樓

2011-04-13 17:25

lovesharepc wrote:
不必按造568A或是...(恕刪)

你確定沒差嗎?

你要不要用那條線(不照標準編法的線)的那台電腦經由網路copy一個大一點的檔案試試看?

我以前用過的情況是，交貨一台電腦給客人，

客人問我，為甚麼新的電腦copy別台電腦的檔案，比舊的還慢~~

我當下檢查了他的網路線，就是沒有照標準的工法，

當下，我馬上做了一條568B工法的網路線，請他馬上在試一下，結果就正常了，

他也沒在提電腦的問題。

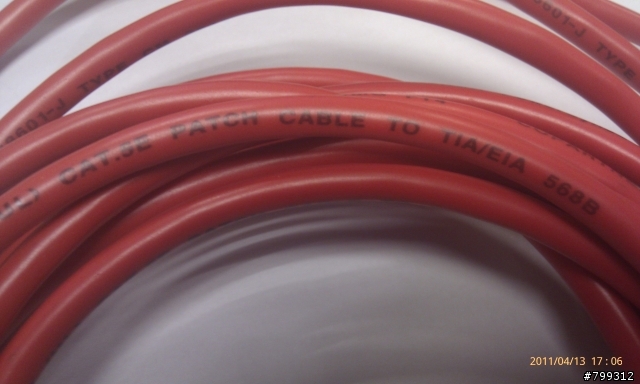

話說，每個廠牌的UTP線，線的外面都有標示適用TIA/EIA 568A或568B的工法，

所以，就算你是用標準工法，跟線材上的不符合，還是無法表現出最佳效能。

如下圖

以下資料轉載於此~~
下列給大家解釋何謂ANSI、TIA、EIA：
1.美國國家標準協會(American National Standards Institute: ANSI）於1918年在美國成立。該組織的主要任務是美國國內的國家標準的協調、正規化和採納工作。ANSI還在ISO技術會議上代表美國。
2.電訊工業協會(Telecommunications Industry Association:TIA)是一個由ANSI授權的單獨的組織。並附屬於
電子工業協會(EIA)。
3.TIA最著名的活動是開發用於當今的結構化佈線系統的設計與安裝的佈線標準，並支援未來廣泛的應用及滿足高速的要求。
以上~~

照標準來有沒有差，自己遇到了才知道~~

我只是把我遇到的跟我知道的分享給大家~~
