刷了 DD-WRT 後 無線功率輸出最高鎖在20dbm,
無法再調高,跟在Openwrt一樣.
------------------------------------
P.S. 後續重要補充!

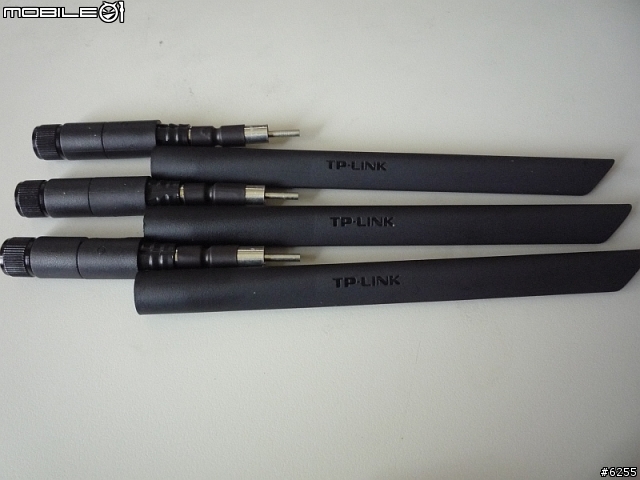

一時手癢想拆開天線看看2.4G跟5G共用的結構會是怎樣的.
誰知道拆開一看,E04竟然是空包彈,不死心把三根全都拆還是一樣.
這種爛東西當天線信號會好才有鬼.
雖然是拿免錢的,但是看到這種空包彈,還是會有被騙的奇蒙子.

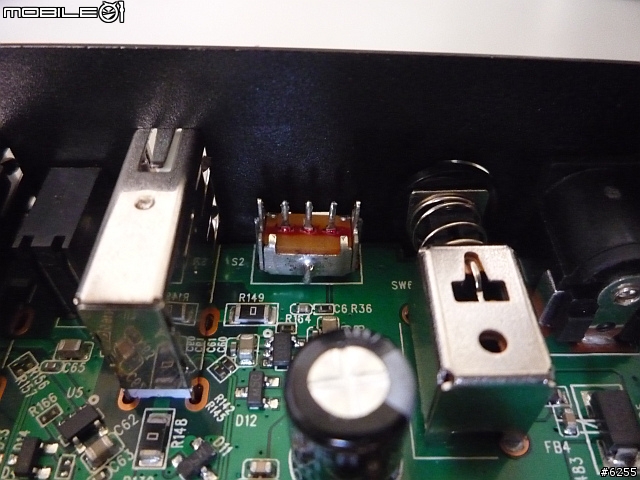

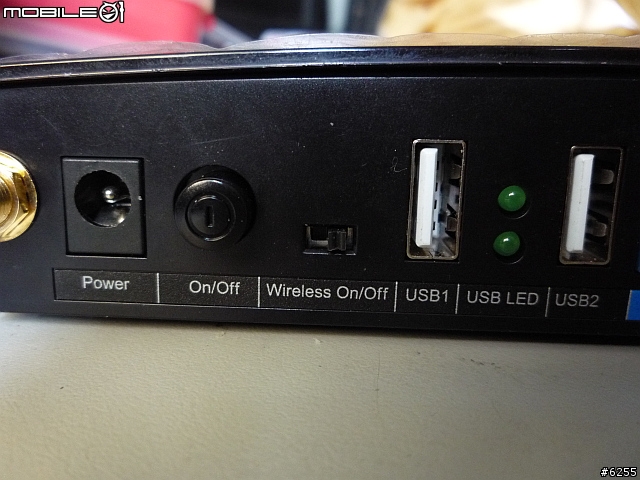

要能做到兼顧測試跟玩機子,所以需要有切換兩種不同韌體的能力.所以在機身上面要有一個切換開關,恰巧 WDR4300上有個 Wifi ON/OFF 的開關可以拿來利用,所以就直接把開關從電路板上解銲了.

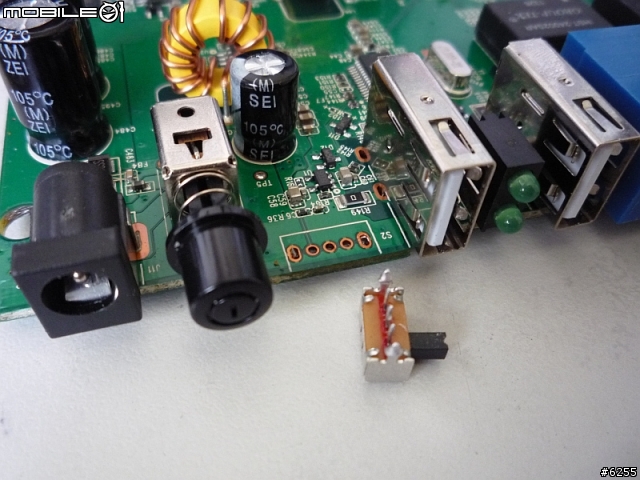

利用三根零件腳,把開關180度翻轉開關的三個接腳朝上,銲接回電路板上.

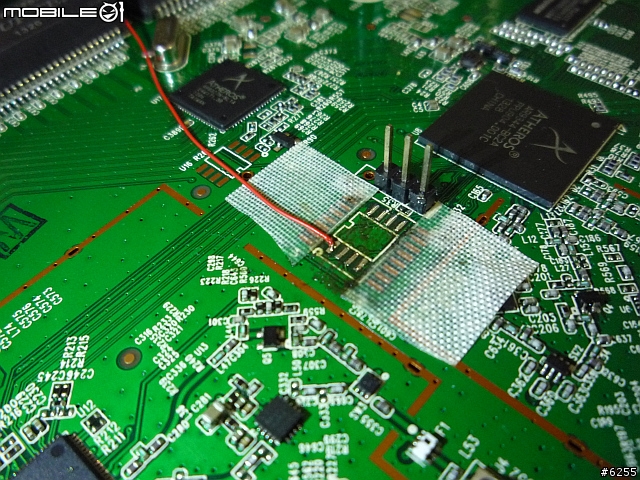

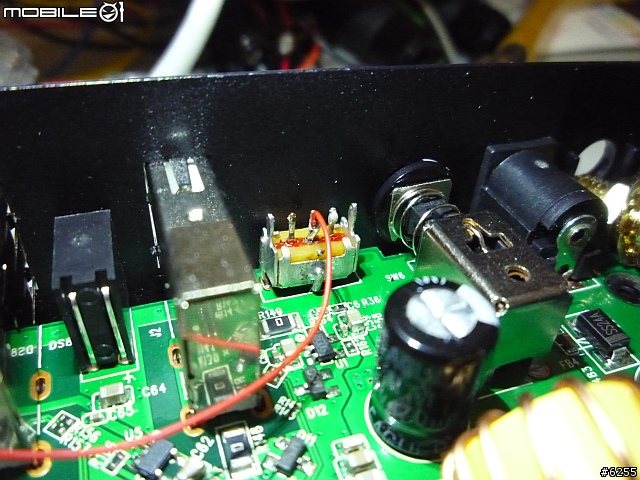

把 Flash ROM 解銲下來放到一邊備用,從電路板上的第1腳 CS(晶片選擇)拉一條電線接往開關的中間接腳.
把剛剛拆下來的 Flash ROM 第一腳翹起來先不銲接,其餘7腳都銲接回電路板去,從第8腳的電源接一個10K的提升電阻接回到第1腳,再從第1腳接一條電線到開關去.

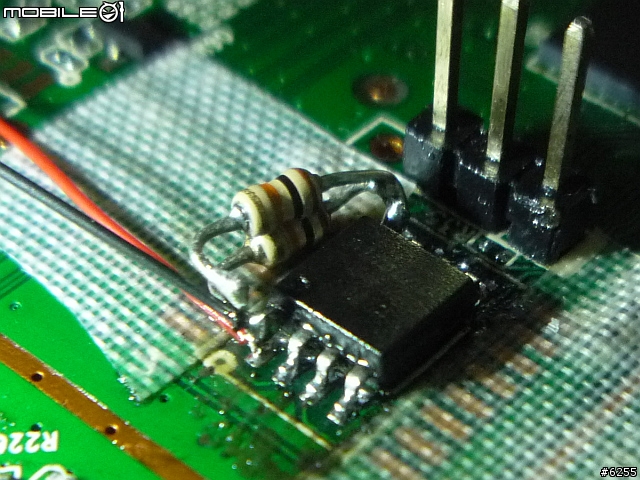

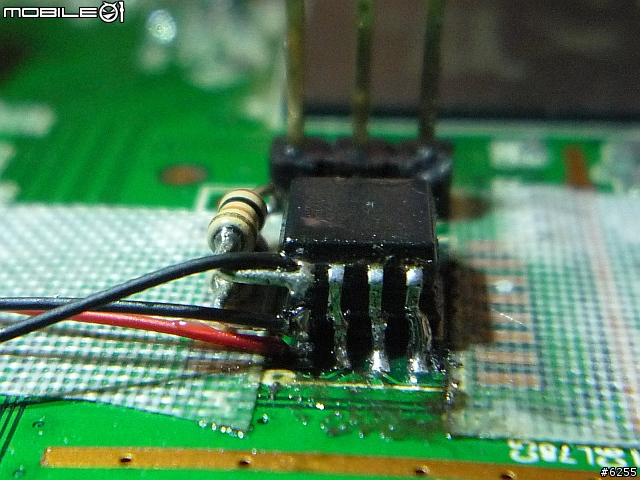

再疊上另一顆預先燒錄好的 Flash ROM ,一樣是第一腳翹起來先不銲接,其餘7腳都一對一銲接對應到底下的接腳.一樣是從第8腳的電源接一個10K的提升電阻接回到第1腳,再從第1腳接一條電線到開關去.

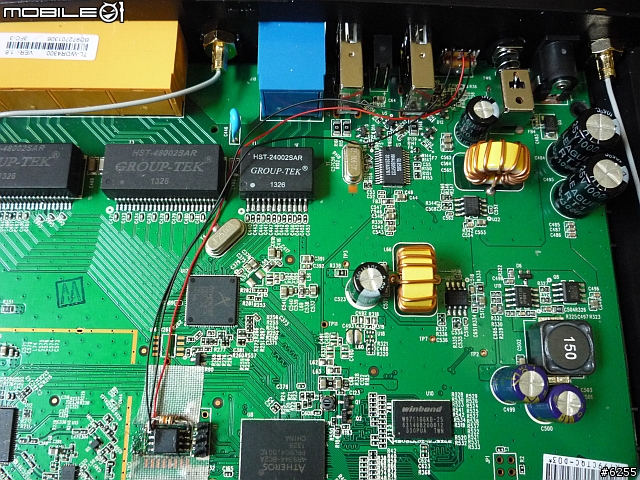

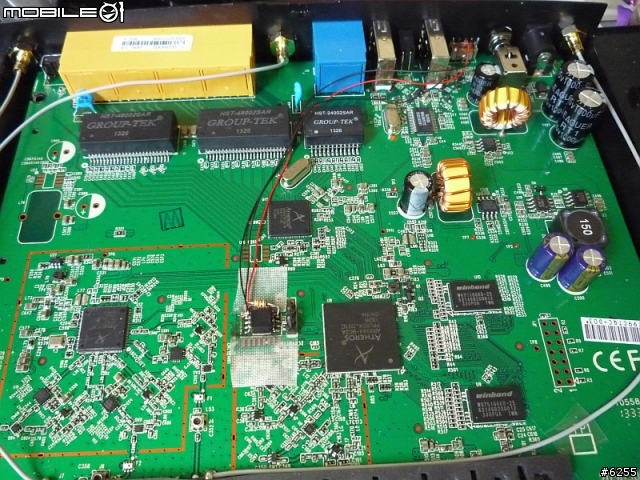

全部接好的狀況就像是這樣.
從背後來看也完全看不到有改裝過的痕跡.
我已閱讀過並同意管管任意隨心情爽快擅自修改討論區規則或任意引用規則
2.4G : ( 300 / 2450 ) x 0.25 x 0.92 = 2.8 公分 .... 從離開地網起算
天線不是越長越好
增益 越高 方向性越嚴重
人間冷暖情為貴 , 世態滄桑越堅強
vaper wrote:
但想問個問題：「為什麼要接10K電阻？」
不是只要將翹起來那一腳，經過開關，再連回原來的機板上就可達成效果了嗎？
還有，在焊第一個Bios時(壓在下面那個)
為什麼會有兩個電阻，不是說只要焊一個就行了嗎？...(恕刪)
Flash ROM 的 SPI介面原本就是多晶片共用匯流排.
上面有說過,第1腳是晶片選擇(Chip Select).平常時 CS 會接一個提升電阻到電源去,高電位代表晶片沒有被選擇到,晶片會中斷匯流排介面的聯接,一旦 CPU 要跟這個晶片溝通,就會用 CS 這個控制腳把電壓下拉,這時晶片就會知道 CPU 要跟這個晶片溝通,晶片會去連接匯流排介面,善用 CS 接腳就可以控制不同的晶片,這在多晶片共用匯流排介面是很普遍的設計.
如果沒接提升電阻,晶片會以為自己都被 CPU 選擇到,會同時接上匯流排,信號就可能會糾結打亂在一起.所以兩顆 Flash ROM 晶片 CS 都各自要接一顆提升電阻.
但是經由開關選擇可以連接到哪顆晶片的 CS 腳,就可以讀取哪一顆 Flash ROM.
