來介紹一款江湖失傳已久的神兵利器
RASPPPOE
雖說 XP 之後的作業系統都可以撥 PPPoE
但這款軟體除了給 95/98/ME/2K 補丁之外
XP 也好用
而且非常精簡
比 Enternet 快多了

首先安裝通訊協定驅動程式
裝好之後像這樣

厲害的來了
除了 MTU 預設值是 1492 之外 (XP 預設值 1480, 還調不上去)

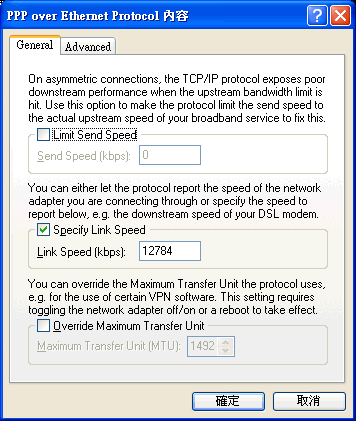

還可以手動指定連線速率刻度, 把 100% 對應的速率填進去 (如下圖 12784)
然後工作管理員看到的 PPPoE 連線速率
就不再是比照實體網卡

另一個厲害的地方是
以前 Enternet 可選填 service name
但這功能 XP 以後的 OS 都省略掉了
這代表 LAN 上只能有一條 xDSL
可 RASPPPOE 並沒有閹割掉這個功能

所以假設有一路 ADSL 一路 VDSL, 分屬不同 ISP
就可以把兩隻小烏龜的 LAN 用一條網路線串在一起
PC 接到 LAN 之後

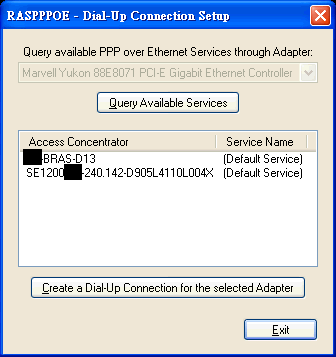

就能同時看到兩家 ISP 的 BRAS (如上圖)
然後個別設定帳號密碼
神奇的秘技是
一台 PC 可以同時撥兩路 PPPoE 出去
相當於有兩個 WAN, 接到不同的 ISP
再搭配 route 指令後
就可以做 load balancing
怕了吧

93123211

93123211
個人積分：21分
文章編號：36467112

21分

22樓

2012-06-11 19:02

vcbxnzm wrote:
來介紹一款江湖失傳已...(恕刪)

想請教大哥一下

中華一個HN可以同時撥八個，但我同台電腦撥同一BRAS第二次就會顯示數據機被占用中

是有哪裡設定錯誤?? 還是同時只能和一台BRAS一個SESSION?

vcbxnzm

vcbxnzm
個人積分：15分
文章編號：36468294

15分

樓主

2012-06-11 20:04

93123211 wrote:
但我同台電腦撥同一BRAS第二次就會顯示數據機被占用中

IP 分享器兩個 WAN 可以在同一條電路撥兩個 PPPoE session
那是因為兩個 WAN 用了兩個 MAC address 的關係
如果要用同一台電腦撥號的話
猜測也許要用不同的卡號才行
踹看看吧

vcbxnzm

vcbxnzm
個人積分：15分
文章編號：36470844

15分

樓主

2012-06-11 22:04

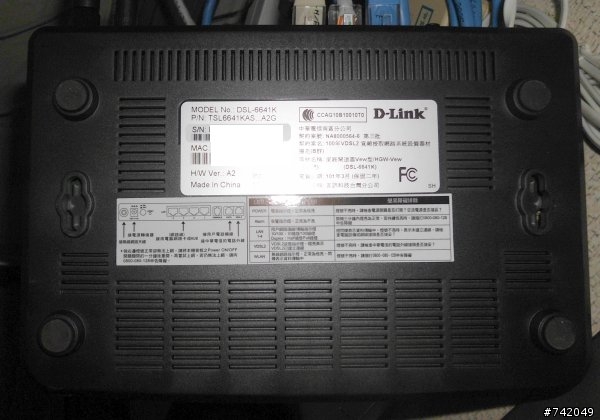

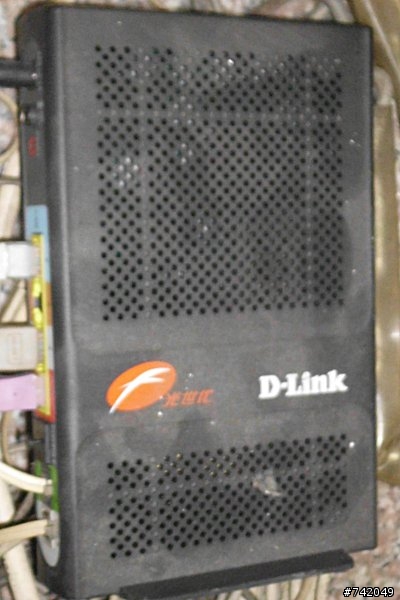

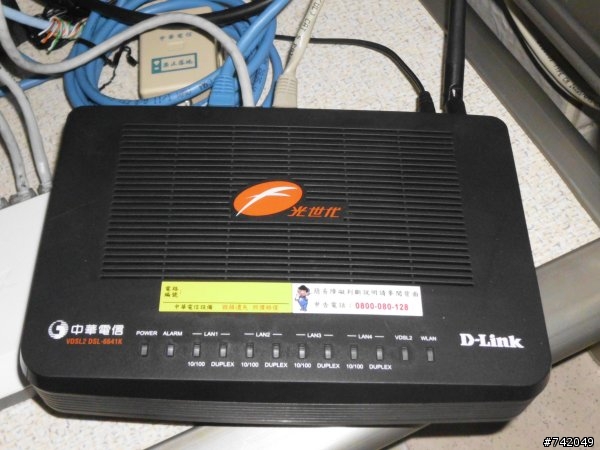

今天測試的是 D-Link DSL-6641K 1.0.3.bbtj.6641kS6 (101 年 3 月交貨)

這台數據機的功能很妙
除了 WLAN 之外
最有趣的地方莫過於分享器功能
NAT 打開之後
四個 LAN 孔仍舊可以同時撥 PPPoE
這代表可以用數據機拿固定 IP
但臨時需要浮動 IP 的時候 (例如免空要抓第二個檔案)
撥一下馬上有挖鼻孔

至於一般 IP 分享器也可以做同樣的事情
只要把小烏龜的兩個 LAN 孔
一條接分享器的 WAN
一條接分享器的 LAN
這樣一來也有同樣效果
但是接之前要注意
通常 IP 分享器跟小烏龜都用 192.168.1.1
小烏龜會報修更換
建議把 IP 分享器改成 192.168.1.254 比較沒困擾

==================================================================

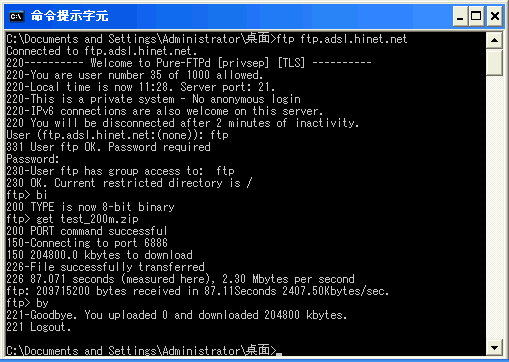

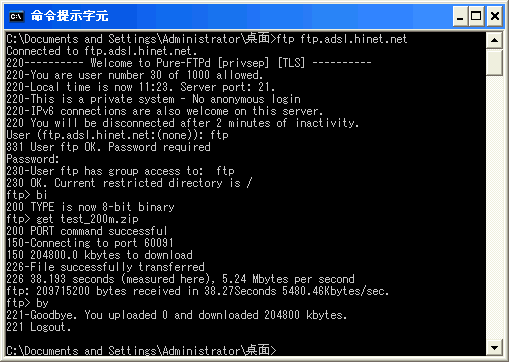

FTP 賽豬公 (MTU = 1492)

首先用下面四個指令比較 RTT
>ping 168.95.98.254 -n 32 -l 0
Packets: Sent = 32, Received = 32, Lost = 0 (0% loss),
Minimum = 16ms, Maximum = 18ms, Average = 16ms

>ping 168.95.98.254 -n 32 -f -l 1464
Packets: Sent = 32, Received = 32, Lost = 0 (0% loss),
Minimum = 20ms, Maximum = 21ms, Average = 20ms

>ping 210.61.132.2 -n 32 -l 0
Packets: Sent = 32, Received = 32, Lost = 0 (0% loss),
Minimum = 21ms, Maximum = 22ms, Average = 21ms

>ping 210.61.132.2 -n 32 -f -l 1464
Packets: Sent = 32, Received = 32, Lost = 0 (0% loss),
Minimum = 25ms, Maximum = 26ms, Average = 25ms

168.95.98.254 猜測是 BRAS 的 virtual interface
似乎很多台 BRAS 都用這個 IP 的樣子
210.61.132.2 則是 ftp.adsl.hinet.net
至於 -f -l 1464 參數
可證明 MTU 確實是 1492 無誤
54.4M x 25 ms / 8 (bits per Byte) = 170,000 Bytes
170,000 x (1452/1521) = 162,288
這就是 TCP window size 的理論值

由於時間有點趕
沒辦法在別人家裡仔細測
只能重點挑幾個值來取樣

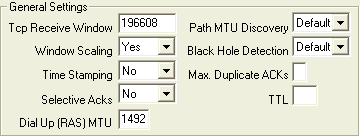

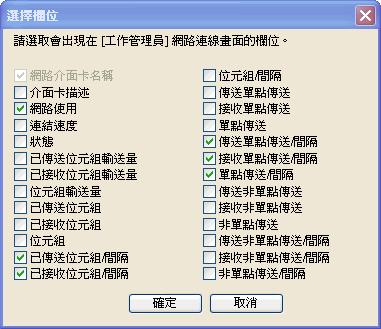

工作管理員欄位

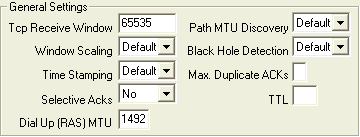

TCP window size = 65535
65535 / 1452 = 45.13 (45 包)

TCP window size = 192 KB
196608 / 1452 = 135.41 (135 包)

TCP window size = 1 MB
1048576 / 1452 = 722.16 (722 包)

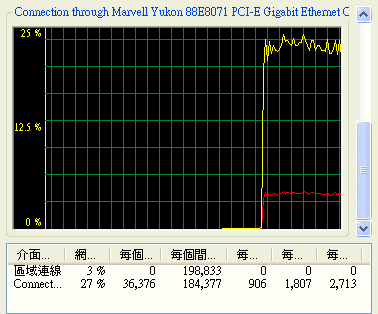

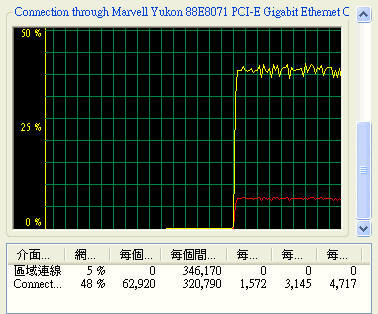

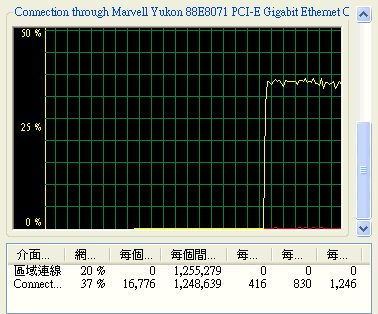

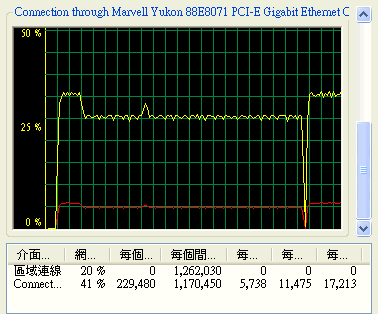

流量圖每 0.5 秒統計一次
由於灌了 RASPPPOE, 指定 100% = 54336 kbps
1% = 543 kbps
所以跟 XP 內建的介面不大一樣

TCP window 是 pipeline 的概念
照說 192 KB 的流量應該是 64 KB 的三倍
但因為已經頂到瓶頸
所以三倍不到
這也證實了理論值 170,000 Bytes 是合理的推測

至於 1MB 的瞬間值比 192 KB 還高
猜測原因跟小烏龜的 dispatch 演算法有關
因為機器是別人的
縱使測試時沒其他人用網路
但小弟還是不敢關掉裡面的分享器
也許 192 KB 時 queue 比較短
有保留頻寬給內建分享器
但 1MB 時 queue 拉很長
所以搶到比較多頻寬
很遺憾
這部份只能淪為猜測
畢竟小弟沒有 lab 環境可亂玩

喜歡賽豬公的網友們
看到了吧
TCP window size 搞得無敵長
只會造成很多不必要的 slow start
192 KB 沒大坑洞
正常情況下會跑得比 1MB 要快才對
親愛的 TTC, 就別再抄了吧

之前猜測 Zyxel 舊款數據機的 receive buffer 只有 24 KB 或更少
原因是基於 VDSL 電路頻寬沒有用完
bottleneck 落在小烏龜的 forwarding process 上面
至於上面 1MB 的測試
因為 50M 頻寬用滿了
bottleneck 落在 BRAS 上面
顯然 BRAS 給的 buffer 不到 1MB
所以才會一下就掉包
啟動 slow start

也因為小烏龜跑得快
這個環境沒法猜 receive buffer
或許 VDSL 電路調到超過 100M
就可以見真章

==================================================================

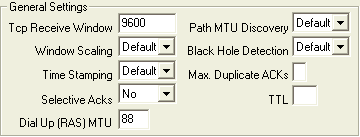

封包轉送率測試 (MTU = 88)

為了去別人家測試卻怕開機太慢
所以重灌了 XP
結果卻沒辦法讓 MTU < 88 Bytes
好在這也不算太差, 電路層的封包長度從 85 Bytes 拉長到 117 Bytes

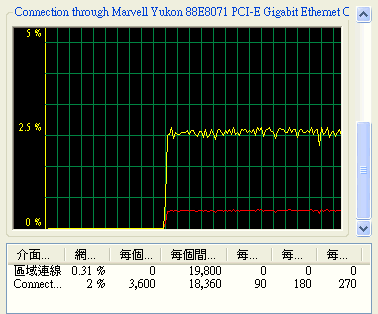

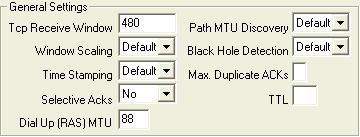

TCP window size = 480 Bytes (10 包)

TCP window size = 4800 Bytes (100 包)

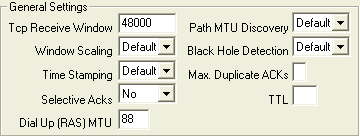

TCP window size = 48000 Bytes (1000 包)

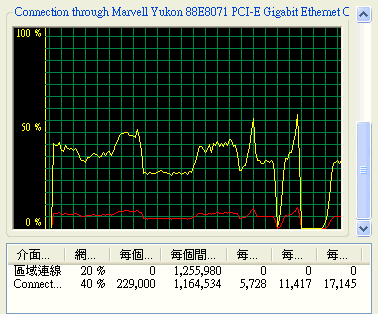

開 2 條 FTP 連線

開 6 條 FTP 連線

因為今天上午高雄下雨下得跟颱風天一樣

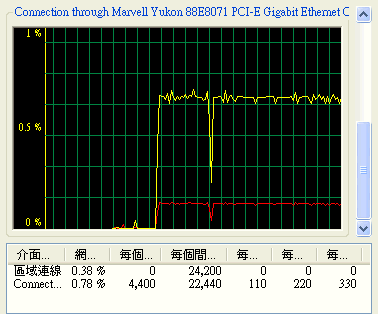

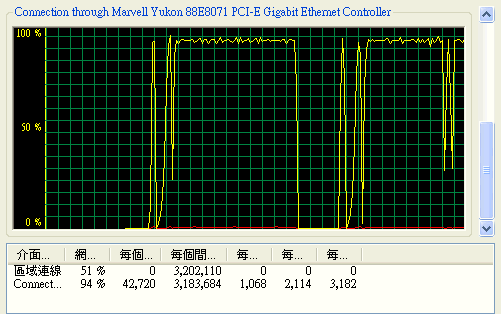

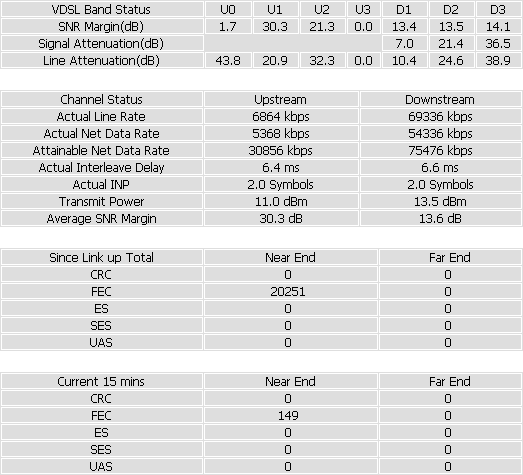

最前面第三張圖的 15 分鐘錯誤封包 (FEC) 有 149
10 包流量圖的那個坑
大概是被雷打到的關係
忽略這個變因不談
上下行封包速率大約每秒 600 個
(最右邊那一欄, 半秒統計一次, 270 ~ 330 之間跳動)
而 100 包的封包速率果然是每秒 6 kpps
果然有等比例增加

但 1000 包咧? 頂到了處理極限
不掉包速率每秒不到 30 kpps

假設理想狀況上下行封包數比例 1:2
封包也沒斷開
30 kpps 的下行速率是 30k x 2/3 x 1521 x 8 = 243.36 Mbps
夠用了

而上下行封包數比例 1:1
封包又斷開的話
下傳速率剩 30k x 2/3 x 775 x 8 = 124 Mbps
100M 速率也還是夠用

但如果是企業型
不只由外往內抓檔, 也要開 server 由內往外傳檔
雙向 100M 肯定不夠用, 大概只能跑七折速度而已
