GNS3 模擬 cisco switch 做vlan lab 無法互 ping 問題 (第2頁)

cd661278228
個人積分：0分
文章編號：69182912

0分

11樓

2018-07-04 13:26

1. Trunk Port如果嚴謹一點的作法還是會限定Vlan id
指令如：switchport trunk allowed vlan XX,XX

2. S1,S3上各加上ip default-gateway，都指回S2對接的Interface Ip
同網段L2，跨網段L3

jeremy9678

jeremy9678
個人積分：67分
文章編號：69184451

67分

樓主

2018-07-04 15:16

謝謝各位回答,我想我問題因該是在trunk port上多下了
sw access vlan xx這一個指令,我在拿掉他試試看

有時候在局內就是一直看不到這一個茫點,結果再跟大家回報一下

jeremy9678

jeremy9678
個人積分：67分
文章編號：69184514

67分

樓主

2018-07-04 15:21

tznx wrote:
你全設錯了實體機 ...(恕刪)

印象中實體機似乎兩個指令不能同在,有sw mode trunk就不能下sw access vlan xx
他似乎會顯示錯誤,只是模擬器沒出現錯誤

jeremy9678

jeremy9678
個人積分：67分
文章編號：69197617

67分

樓主

2018-07-05 14:31

tznx wrote:
你全設錯了實體機 ...(恕刪)

經過測試拿掉swutch access vlan xx 的設定似乎也是無效

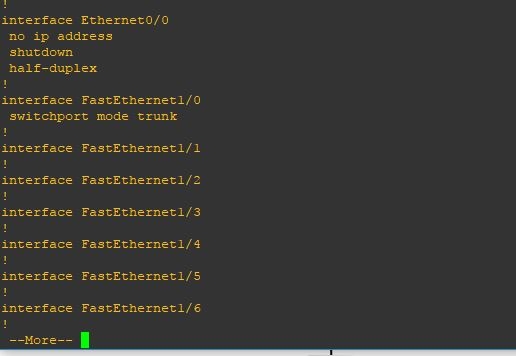

修改後三台的run-start設定

jeremy9678

jeremy9678
個人積分：67分
文章編號：69197643

67分

樓主

2018-07-05 14:34

背後的大叔魂 wrote:
trunk port...(恕刪)

經過測試拿掉swutch access vlan xx 的設定似乎也是無效
滿怪的問題,trunk port 因該沒那麼難才對

修改後三台的run-start設定

tznx

tznx
個人積分：21分
文章編號：69204264

21分

16樓

2018-07-06 0:31

你的lab 的設計和一般有點不太樣
1、
你中間負責做vlan 路由的是 router ?? 是吧?

這個討論串都是以 L3 switch 的觀點去回答你的問題

不太肯定 switch 的設法在router 上是否一樣

現實中真沒碰過有人這樣設計網路用router 做vlan 路由

2、不知是不是模擬器
用真機也許你是通的

cses902217

cses902217
個人積分：120分
文章編號：69260299

120分

17樓

2018-07-10 15:40

jeremy9678 wrote:
經過測試拿掉swutch...(恕刪)

請試看看下面連結裡的教學，
在您的topology的S1 裡面加設FastEthernet0/0.10、FastEthernet0/1.20的子網段，
我用ROUTER測試結果是能用的，L3SW的做法應該相同請試試看

cisco基本指令-分割子介面(sub-interface)

R1 config//
interface FastEthernet0/0
no ip address
duplex auto
speed auto
!
interface FastEthernet0/0.10
encapsulation dot1Q 10
ip address 192.168.10.110 255.255.255.0
!
interface FastEthernet0/1
no ip address
duplex auto
speed auto
!
interface FastEthernet0/1.20
encapsulation dot1Q 20
ip address 192.168.20.110 255.255.255.0
