買接續端子來接很厲害的
白橘對街兩條接接續端子左邊
橘色兩條接同一顆 接續端子右邊
以此類推 用4顆接續端子完成
害我在查線測試的時候 滿江紅
一開始想說被裝潢打到線情有可原
要抽掉重佈 才發現到 很
的師傅PS 是屋主裝潢好了網路不通 才找我過去維修

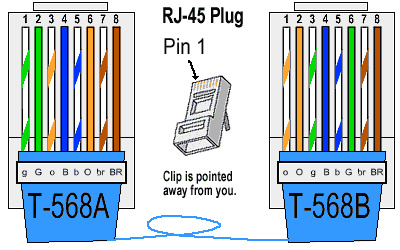

↑ RFC規範標準，有 T568A 和 T568B 兩種排列法
常用的是 T568B，兩端頭需一致。
如果用 T568B 排列的，就是兩頭都 T568B，不能一頭 A 一頭 B。
A 和 B，這兩種排列，不存在性能差別，性能都一樣。選哪種都可以。
Q.為何會分 A 和 B，兩種排列法？
A. 因為「跳線」需求。
如果一頭 T568A、另一頭 T568B，稱作「跳線」（Cross Over）。跳線是用在兩片網路卡互接，不經過 HUB 的情況。罕用。
↑ T568B 排列法，圖解
***************************

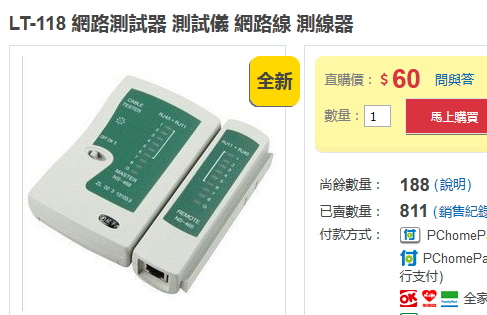

↑ 簡易網路測試器
（只能測：是否連通，無法測連線品質）
型號差別在：
● 純粹只能測 RJ-45（網路線，8芯）
● 可以兼測 USB線（4芯） 和 RJ-11（電話線，4芯）
測試器，一組有兩個盒子，一個信號發射端（要裝電池），一個接收端。
兩個盒子上各有 8個 LED 燈，燈旁有數字編號。分別代表 1~8 芯。
發射端會輪流給 1~8芯通電，如果線是正常的，接收端的 LED 燈，也要 1~8 按照號碼順序輪流亮。
假如 LED 燈，跳著號碼閃，那就是：打頭的時候顏色排列錯誤了。
假如 LED燈，有些號碼不閃，那就是：斷芯。網路線裡面有其中幾芯折斷了。或者水晶頭沒壓好。
外層軟管沒有壓進水晶頭
