有關vlan串接


fidi168 wrote:
有 2 種做法, 依...(恕刪)


嗯,後來我用你所說的第二個方法,果然可以

感謝!

但我設定好後,我將L3 Switch 接到router(L3 port 0/1 接router 0/1)

我將L3 0/1的port設成no switchport 並設定interface ip

也將router的0/1設interface ip

但是卻不通!?

不知是我那裡設定錯了?

將L3 的port設成no switchport時,不是就會變成router port

設定不是會變的跟router一樣!

----------------------------------------
如果我這樣設定,那在router上的f0/1還需用dot1q嗎?
sweet52011 wrote:
嗯,後來我用你所說的...(恕刪)


看不太懂你寫的意思,
不過L3 Switch與router接一般的接法也有2種(很久以前的印象, 參考看看)

一種就是L3 Switch 的 access port (或是叫switch port)直接與 router interface 對接
Router 跟 Switch 只要設定 IP 跟 routing table就可以了

另一種是L3(或L2) Switch 的 native vlan port 與 router interface 做 trunking
Switch或router 要打 trunk 就要指定封裝模式 ISL 或 dot1Q ,
router 的 interface 要切對應的 sub-interface 來對應 switch 的 vlan 做 routing

兩種的差別在於router跟switch連線之間需不需要多一個小網段,
以及routing的工作是誰在做(第2種彈性較大)

建議如果有興趣可以參考一下 CCNA 資料, 裏面寫的一般的架構都還算夠用
建議你還是先把你的拓蹼畫出來~~~
才知你大概的架構~~這樣大家比較好幫你找問題!

Guitarso wrote:
建議你還是先把你的拓...(恕刪)

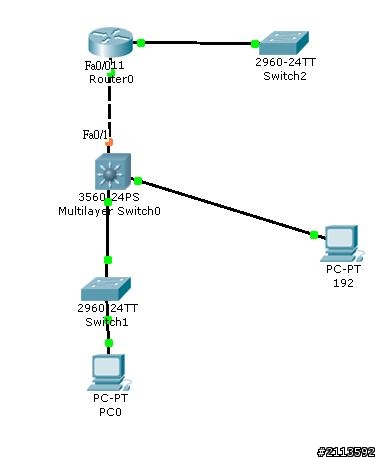

如圖,cisco 3560的fa0/1我把它改成no switchport,
與router 0/0連接,但我不知道該怎麼設定,才可以互通!


那你的網段和VLAN是如何分配的呢??

sweet52011 wrote:
如圖,cisco 3...(恕刪)


假設先不去管你如何分配的問題~~~
依照你提供的拓蹼....
你也不需要把L3那顆SW串Router的Port改成 no switchport
只要在Router那邊設好你切出網段要走的Gateway IP.......
就能互通啦!況且你也只有一顆Router....
對Router本身來說都是直連網段....也沒有路由的問題!

Guitarso wrote:
假設先不去管你如何分配的問題~~~
依照你提供的拓蹼....
你也不需要把L3那顆SW串Router的Port改成 no switchport
只要在Router那邊設好你切出網段要走的Gateway IP.......
就能互通啦!況且你也只有一顆Router....
對Router本身來說都是直連網段....也沒有路由的問題


你的意思是在Router設dot1q嗎?

讓電腦的GW都指向Router的方式

因為我對router不是很了解,我目前只知可用dot1q的方式

但因為我希望將電腦的GW設定在L3的Switch上

sweet52011 wrote:
你的意思是在Rout...(恕刪)


在Router設定dot1q是為了能讓不同的VLAN都透過同一個Port來進行交換!
就如同fidi168大大所說的....彈性較大....況且Router的Port都是很貴滴(尤其是CISCO)!
你想把所有PC的GW都指向L3/SW也是可以......
但因為不曉得你網段是怎麼切...怎麼分配......
所以很難回答你......重點就是你L3/SW串接Router的那一個Port設好IP後~~
你也要給它一個Routing table...你的PC才走的出去!
