首先附上各樓層的弱電箱圖 (每層樓的面積約48~60坪)
一樓

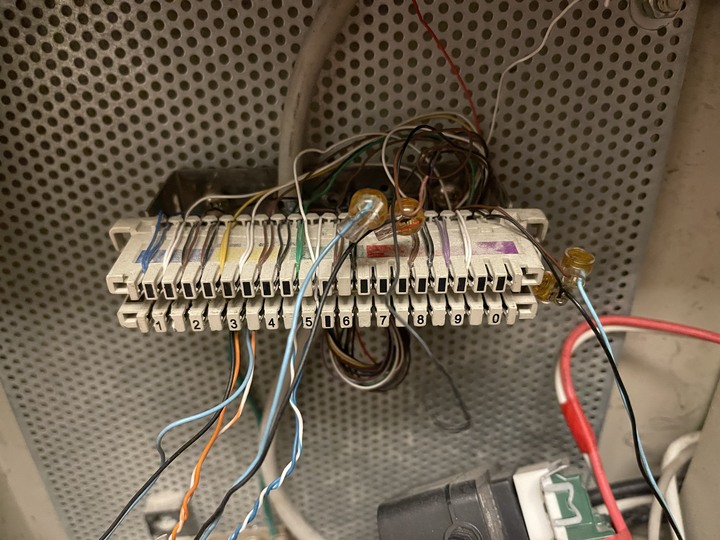

(圖一)

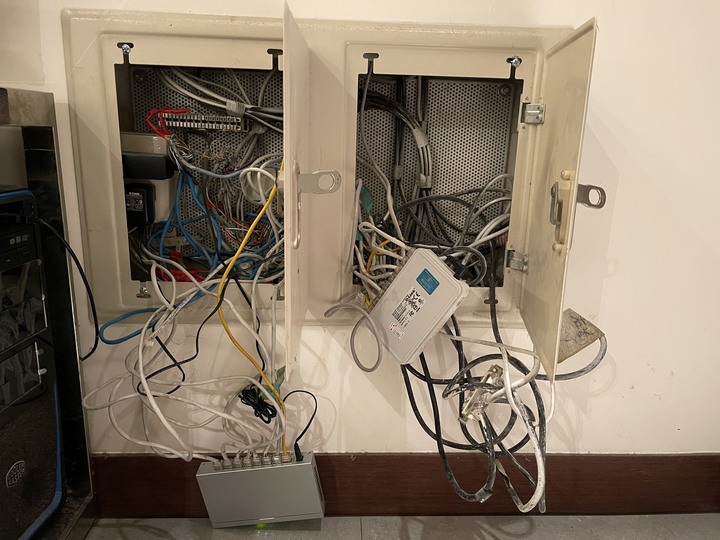

(圖二)
二樓

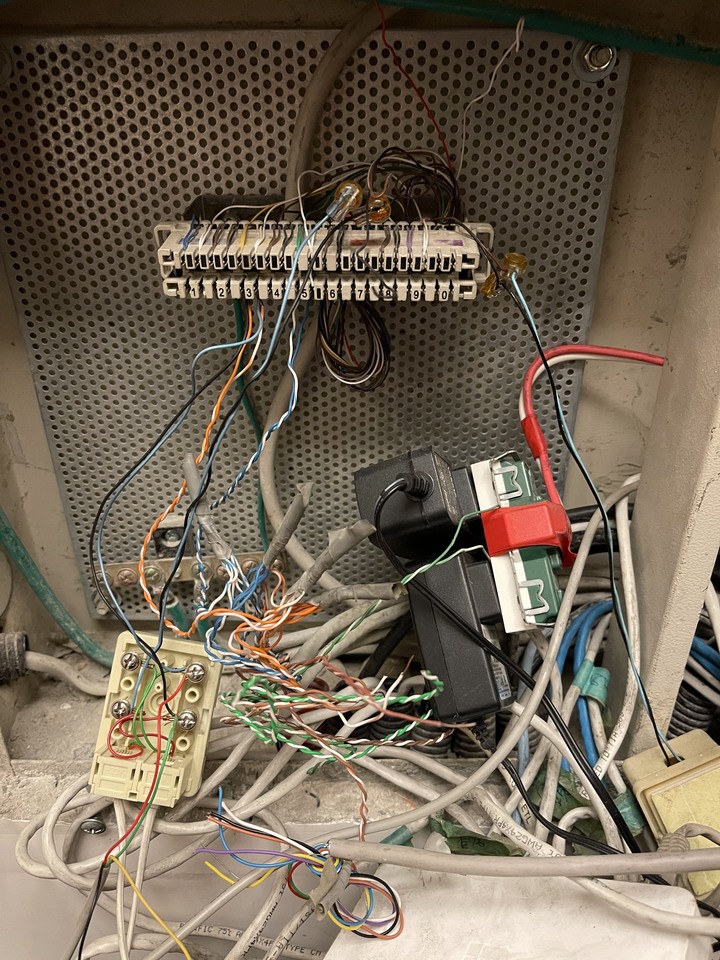

(圖三)

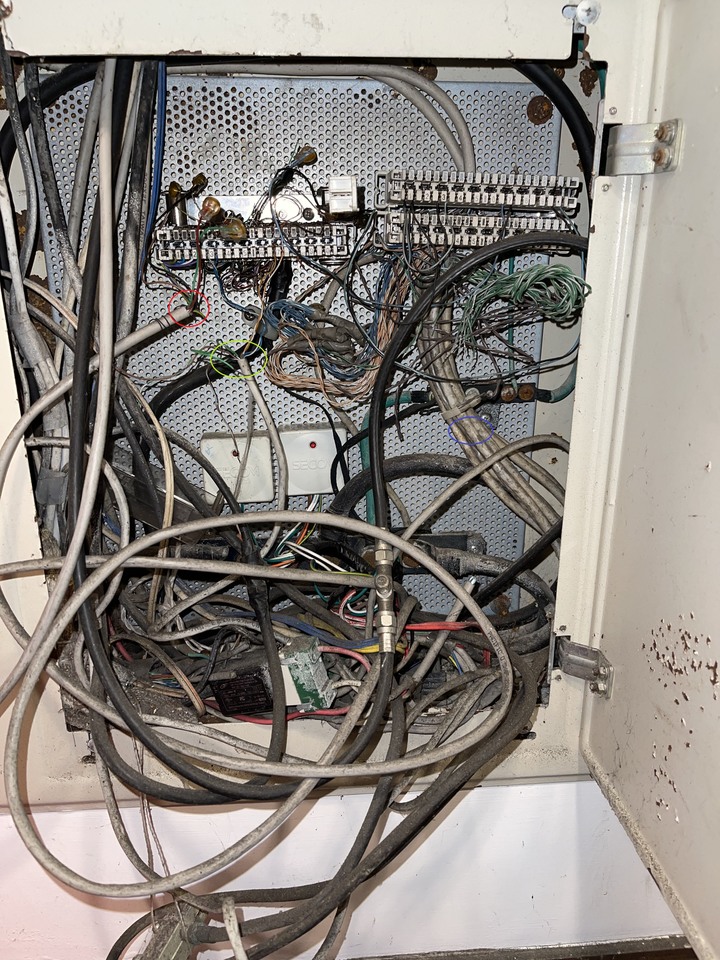

(圖四)
三樓

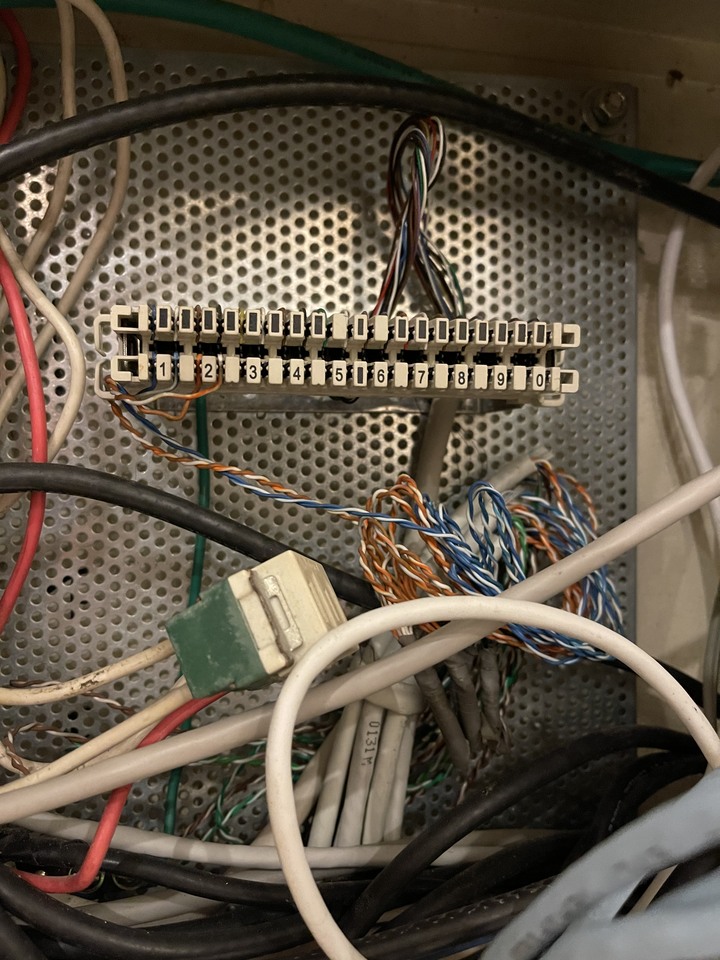

(圖五)

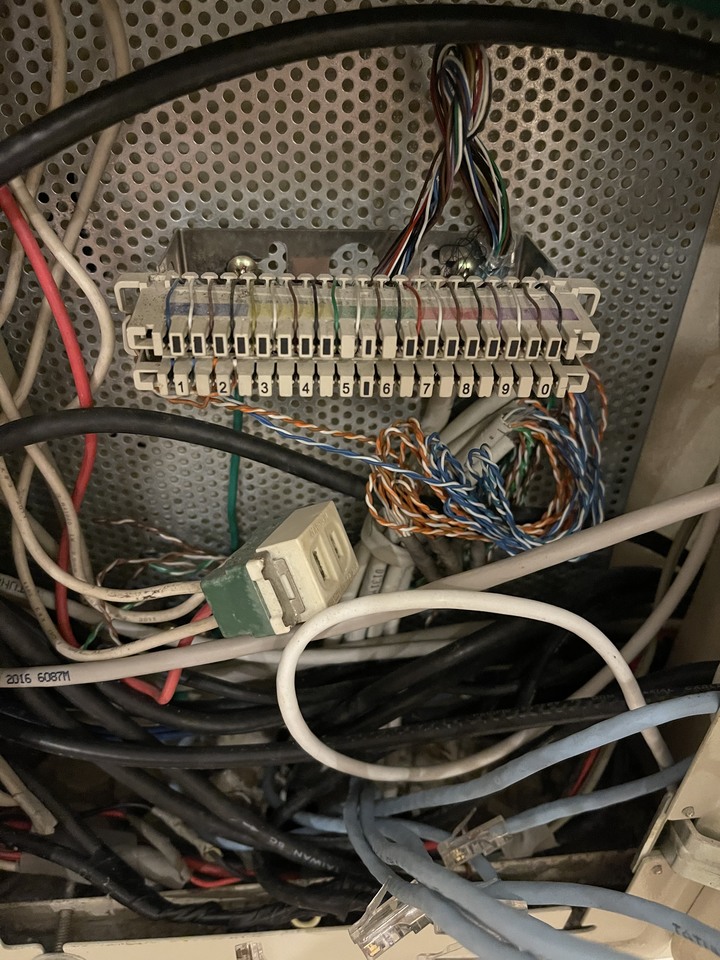

(圖六)
四樓
(圖七)
想請教的問題如下:
1. 圖一的部份有左右兩個端子盤..請問右邊的端子盤是用來連接左邊的端子盤再分接到2,3,4樓的嗎?
2. 呈上 如果是這樣分接給各樓層的話 圖二的藍圈部份應該就是往樓上的10P線 看起來有6條 (看起來2 3 4樓都各有2條10P線在C端子盤旁) 請問每層樓多一條10P線的意義是? (左邊的C端子盤上都黑掉了 不太確定上面是否有2條10P線纏上@@ 而且2 3 4樓的第2條10P線看起來只有3樓有纏上C端子盤上) 會這樣問是想說如果第二條沒什麼功用的話 若要重佈線就可以每層少佈一條
3.呈上, 圖一右邊的端子盤的線 如果重整要好看的話 是把每條10P線的20芯都打好 再依序打第2,3條嗎?
4.圖二的紅圈為電話線外線(三組)和VDSL 綠圈為另一組VDSL 其中有3組兩芯線是用UY端子壓接 而非打在線盤上 是有什麼考量嗎??
5.之前看網路教學影片中的10P線是5組四芯線(X白棕黑, X=藍黃綠紅紫) 我在網路上搜尋10P線沒看到到這種的 而是10組兩芯線...請問要加什麼其它關鍵字才搜得到??
