分享 固定寬頻上網量測 TP-LINK TL-WDR4300 ROM CODE 生成

前言 :

不想測試完變廢機 , 無奈 TTL 又無法刷 , 所以僅能從 ROM 下手

請保留 TTC WRT CODE , 請保留 TTC WRT CODE , 請保留 TTC WRT CODE

很重要所以說三次 , 若要再測 , 請燒回 TTC WRT CODE

步驟如下 :

1. 將 TTC TL-WDR4300 W25Q64 8M ROM 拆下讀出存檔備用 .... TTC-WDR4300.bin

2. 至 TP-LINK 官網下載 TL-WDR4300 V1 最新韌體 wdr4300v1_en_3_14_1_up_boot(150302).bin
TL-WDR4300_V1_150302

3. 下載 HEX 編輯軟件 HEXEdit.exe .... 隨便搜尋都有

4. 執行 HEXEdit

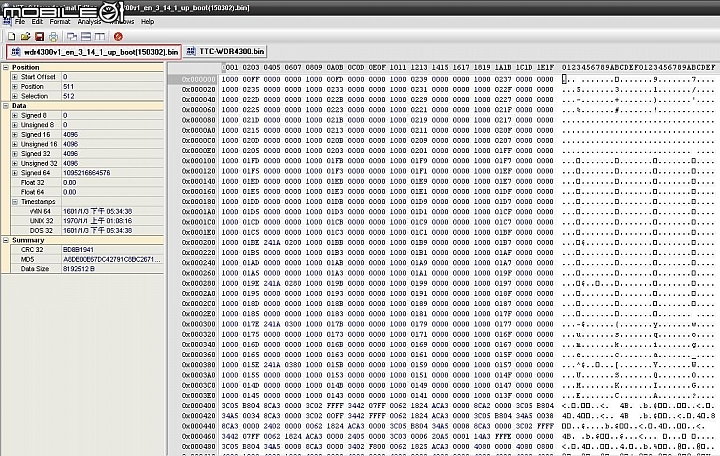

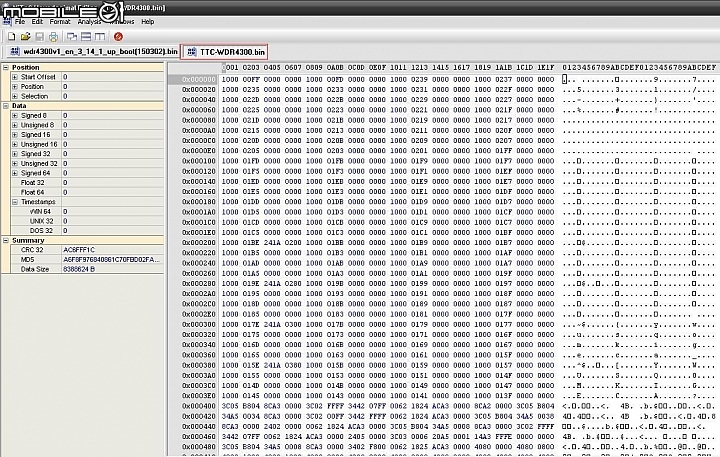

5. 開啟 wdr4300v1_en_3_14_1_up_boot(150302).bin 與 TTC-WDR4300.bin

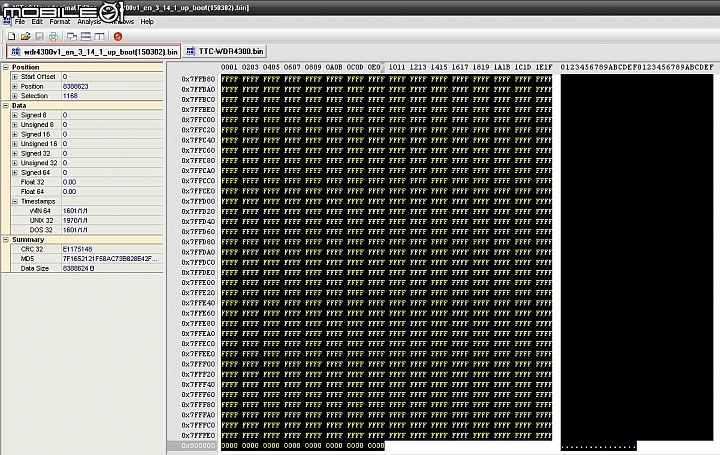

6. 將 wdr4300v1_en_3_14_1_up_boot(150302).bin , 0x000000 ~ 0x0001FF 刪除


7. 此時檔頭已對齊

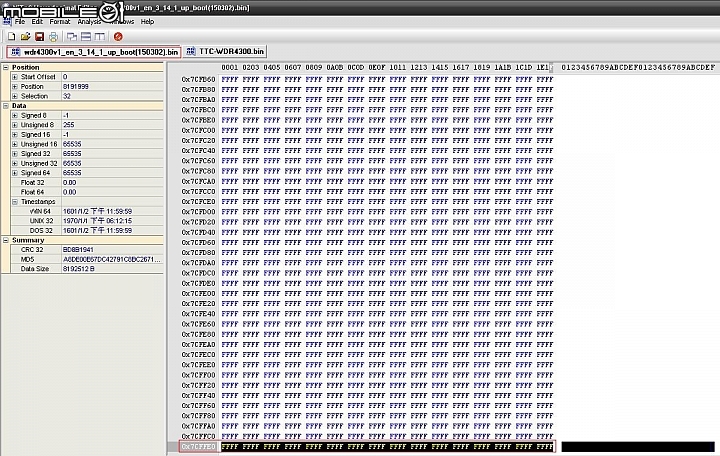

8. 因 wdr4300v1_en_3_14_1_up_boot(150302).bin 其 Data 僅到 0x7CFFFF

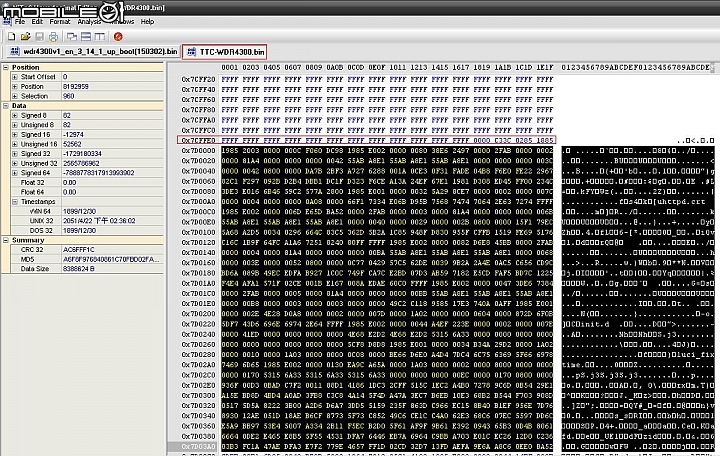

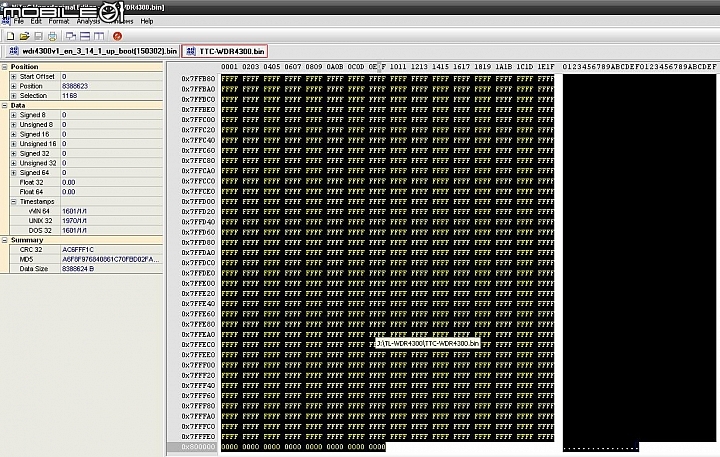

9. Copy TTC-WDR4300.bin 0x7D0000 ~ 0x7FFFFF ( 0x80000F )

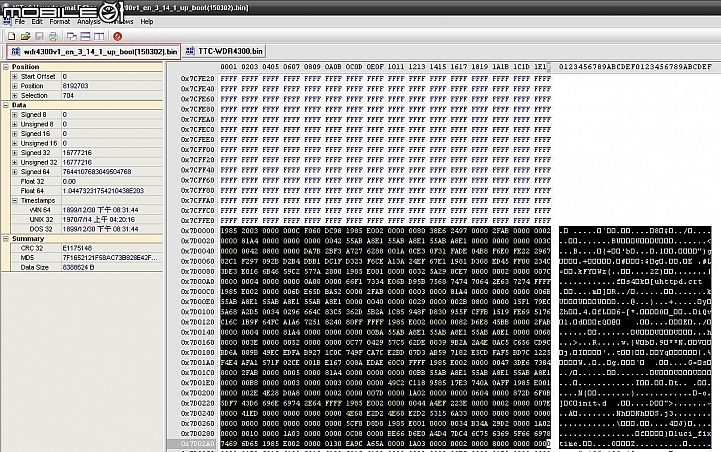

10. Paste to wdr4300v1_en_3_14_1_up_boot(150302).bin 0x7D0000




11. Save wdr4300v1_en_3_14_1_up_boot(150302).bin

12. Write wdr4300v1_en_3_14_1_up_boot(150302).bin to W25Q64 8M ROM

13. Reset all

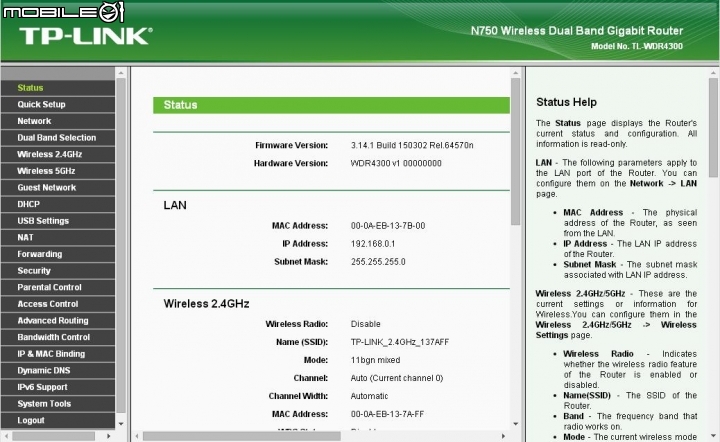

14. 192.168.0.1 / admin / admin
