由於前面文章已被鎖定<鎖定原因是-有不雅字眼,不過已經修改完畢>,不過還沒開啟,所以另開一個第二章節. 原文章連結:http://www.mobile01.com/topicdetail.php?f=507&t=2911085&p=1
昨天賣了2台防loop/ VLAN免設定交換器到貨,於是在安裝以前,根據回應的網友們提的建議,自己做了一些測試.
1,測試一: 全部網路都是普通無網管交換器,如下圖
2. 測試二: 最上層網路是L2網管交換器,下面則都是普通無網管交換器,且網管交換器都開啟了RSTP/STP的功能,裡面有很多參數不會設定,後來請廠商幫我設好,如下圖
3. 測試三: 最上層網路是L2網管交換器,下面則都是普通無網管交換器,且網管交換器都開啟了RSTP/STP的功能以外,多加上了一個功能選項-Loop Detect,如下圖
L2網管交換器Loop Detect的設定畫面:

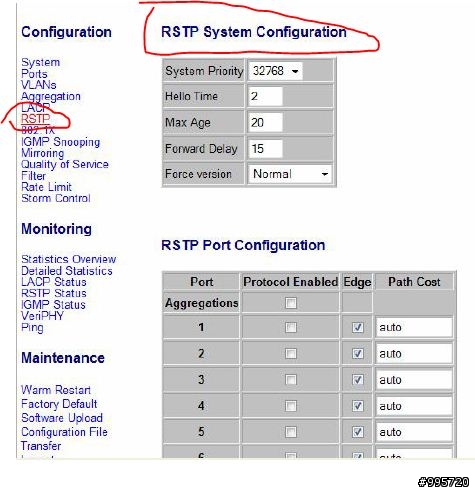

L2網管交換器RSTP的設定畫面:

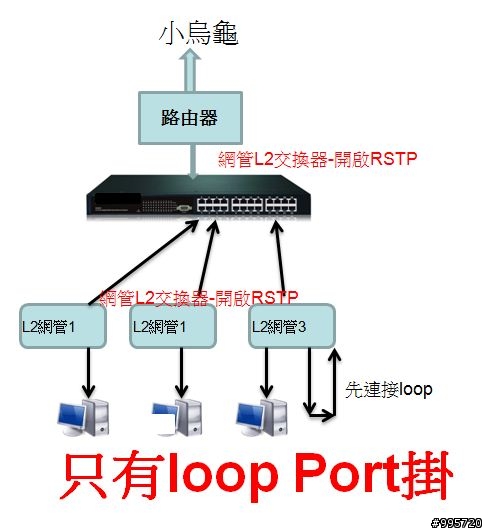

4. 測試四: 全部網路都是L2網管交換器,且網管交換器都開啟了RSTP/STP的功能,如下圖
5.測試五: 最上層網路是防loop/ VLAN交換器,下面則都是普通無網管交換器, ,如下圖
6. 測試六: 全部網路都是防loop/ VLAN交換器,,如下圖
結論:
1. 若是只有最上層使用L2網管交換器且開啟RSTP/STP 功能的話,還是無法防止loop癱瘓網路, 除非全部都使用L2網管交換器且開啟RSTP/STP 功能, 所以此功能應該是在建立網路之間的備援線路<我去查到網路上的文章,關於RSTP/STP功能是如此說明的>
2. 若是只有最上層使用L2網管交換器,且開啟功能選項-Loop Detect 這個功能(好像不是每一台L2 網管交換器都有此功能,我2年前買的就沒有),就可以防止loop癱瘓網路,自動關閉該Port.
3. 用了單純 防loop/ VLAN交換器後,效果與使用L2網管交換器,且開啟功能選項-Loop Detect 這個功能一樣,可以阻擋loop 的癱瘓. 因為這種交換器沒有設定的功能, 所以我也無法去理解該交換器上的設定.
所以,一般比較沒有預算的網路結構來說,全部都買好一點的L2網管交換器,並啟用上述的功能後, loop迴圈癱瘓問題,基本上不存在, 若沒有這樣的預算購買設備或是都使用一般交換器來說,網路要由loop癱瘓,其實真的非常容易,經過1個禮拜的煎熬,終於又讓我學到了壹些網路知識.
以上的測試,是搜索並參考了網路以下文章:
請問switch的loop指的是什麼?<引用自IThome邦幫忙>
http://ithelp.ithome.com.tw/question/10091986?aid=202915&tag=hp.answer
校園網路障礙：接線迴圈(LOOP)簡介<引用自HC的XOOPS實驗站>
http://hc.cyc.edu.tw/modules/tadnews/index.php?nsn=49
談網路廣播風暴的成因、預防及排障<引用Test104台北考題大師>
http://www.test104.com/tw/tech/303.html
