關於透天厝網路佈線問題

wiselykuo
個人積分：1分
文章編號：36764236

1分

樓主

2012-06-25 18:35

大家好，
小弟最近為了新居的網路佈線煩惱許久
新居是一間4層樓的透天厝，沒裝潢
但是建商都有預留網路孔跟水線
所以要自行佈線應該也不會太困難

目前預計1、2樓各設2個網路孔（不同位置）
3、4樓各1個網路孔
ADSL的小烏龜則打算放3樓主臥室
待所有線路佈好後，在1、4樓放置無線AP供手機跟ipad使用
找了家網路公司估價，但是價格實在不便宜
所以開始爬文想嘗試自己佈線

大致上的佈線圖規劃如下
關於透天厝網路佈線問題

1、2樓共4條網路線拉至2樓接在一台寬頻交換器上
再由這台交換器的WAN拉線至3樓
跟3、4樓的網路線接在另一台寬頻交換器上
(圖中小烏龜那邊的線路1，應該是一般常用的方法，線路2是我想採用的方法，一次只會存在一種線路)

因為不想走明管，搞得家裡到處都是線
所以想把3樓的電話孔加裝一個網路孔
然後由3樓的交換器的WAN再拉線至上述的網路孔（如圖中的紅線）
再把ADSL的小烏龜的網路線插在這個網路孔中

但是不知道這樣行不行的通
而且中間的2台交換器是不是需要特別設定
還請大家確認一下我這樣亂搞可以嗎？謝謝

2012-06-25 18:35 發佈

文章關鍵字透天厝網路佈線問題

jason1204

jason1204
個人積分：33分
文章編號：36766683

33分

2樓

2012-06-25 21:21

wiselykuo wrote:
大家好，小弟最近為了...(恕刪)

看得有點亂，怪不得人家幫你估的價錢不便宜。
我家的網路是我自己研究配製，不過那是五年前的事了。我有兩個方案給你:

第一、改整棟無線，這樣連藏線的問題都解決了。不過，最大的問題在訊號，
首先你要試你們家無線基台(以下簡稱ap)訊號減弱的情況，隔層隔間的減弱會不會太嚴重，這跟建材有很大的關係，每個角落都要去試，當然你一定要先有一台ap，希望它的訊號強一點，不要弱弱的那種。

如果順利的話，它應該就是在三樓與二樓的交接區。再來一樓的訊息肯定太微弱，因為無線訊號的衰弱蠻快的，所以還要再一台ap當中繼站。目前的ap幾乎都有支援，買的時候確認一下就可以了，相信你不會只挑便宜的入手。中繼就看你要放哪，建議是在一樓往二樓的地方，當然能不能收到訊號要靠你。

會這樣建議你是因為你至少兩台ap跑不掉，不如試試看，難度不高。當然，ADSL是要帳號密碼的，必要完成ap內的設定，你才能順利上網，不然只能接受到訊號，仍沒有網路功能。

第二、單純配線。依你的設計圖來講。交換器用一般的HUB就可以，可以不用使用到分享器。不過你要會接一條跳線給你的兩個HUB連線，不然第二顆的HUB會沒訊號。當然，不會跳線用分享器也是ok的，錢差幾張國父而已，當然分享器是第二個交換器。ap的部份一樣要先設定好ADSL的帳密，不然一樣是可以連線無法上網。

這個方案未必較省錢，但訊號的問題最少，因為主要是走有線的，你可以考慮看看吧!!!
小弟最後是用第二，因為建材的問題讓我很頭痛，算了，要我用太強電磁波的ap，我嫌太貴，而且覺得蠻恐怖的，家裡還是少點電磁波好。

jason1204

jason1204
個人積分：33分
文章編號：36766935

33分

3樓

2012-06-25 21:36

jason1204 wrote:
看得有點亂，怪不得人...(恕刪)

糟糕，第二個方法有點問題。

如果樓主你家的網路線是建商埋好的才要跳線，不然直接用一般的網路線連接就可以了。也不需要分享器，只要單純的HUB就好了。

真抱歉，我有點忘記，總之，對初學者來說蠻有挑戰性的，不然幫你評估的人員不會開那麼高的價錢。不過，還蠻想知道他開多少錢讓你怯步。如果你有興趣跟我研究的話，就pm好了!!! 我是業餘，不用錢，只是要花點頭腦。

tarcy813

tarcy813
個人積分：0分
文章編號：36771417

0分

4樓

2012-06-26 1:04

其實可以用WDS的方式
在一樓跟三樓各放一台無線AP
訊號就可以佈滿一到四樓了
也不需要線拉的到處都是
這種方法比較簡單
您參考看看囉!

=zhi=

=zhi=
個人積分：100分
文章編號：36776523

100分

5樓

2012-06-26 10:38

wiselykuo wrote:

目前預計1、2樓各設2個網路孔（不同位置）
3、4樓各1個網路孔
ADSL的小烏龜則打算放3樓主臥室
待所有線路佈好後，在1、4樓放置無線AP供手機跟ipad使用
找了家網路公司估價，但是價格實在不便宜
所以開始爬文想嘗試自己佈線

大致上的佈線圖規劃如下

1、2樓共4條網路線拉至2樓接在一台寬頻交換器上
再由這台交換器的WAN拉線至3樓
跟3、4樓的網路線接在另一台寬頻交換器上

因為不想走明管，搞得家裡到處都是線
所以想把3樓的電話孔加裝一個網路孔
然後由3樓的交換器的WAN再拉線至上述的網路孔（如圖中的紅線）
再把ADSL的小烏龜的網路線插在這個網路孔中

但是不知道這樣行不行的通
而且中間的2台交換器是不是需要特別設定
還請大家確認一下我這樣亂搞可以嗎？謝謝

在此說到的HUB或SWITCH HUB指的是5孔都是LAN的東西很便宜200~500即有
IP分享器指的是有1個WAN 4個LAN 沒有天線的東西差不多200~800即有
有天線或WIFI或AP指的是1個WAN 4個LAN 加1根以上的天線的東西價格就從500~無上限了

Q1你那二台switch是打算放在電信箱內嗎？還是沒有@@???
自己拉當然ok只是不熟的人需要時間，但重點是佈線需一次定位比較不會累啦

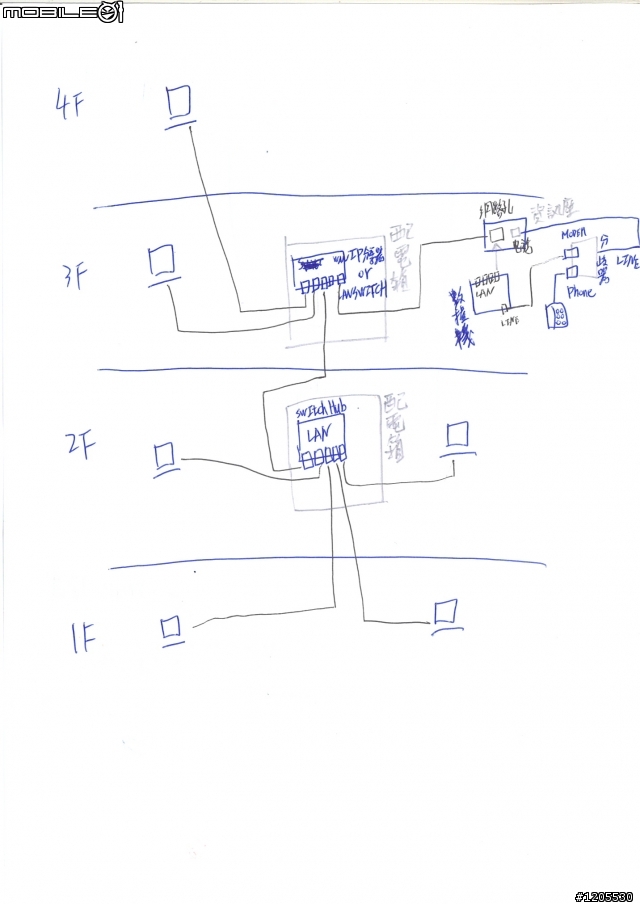

小弟有手稿請你看一下你所說的需求
1.你應該是打算在主臥室的資訊座的phone孔接中華電信分歧器後再接電話及數據機此點一定是ok的
※不過要注意的是中華電信可能會先找你家的電信箱或弱電箱下手(一般來說裝在這是比較看不到啦@@美觀檢修也方便)，至於你的需求也是可以的只要中華電信來跟他說你要裝在主臥房他就會幫你處理了，前提是你的資訊座內的電話線路要先通哦
2.再來這台會影響後面二台該用ip分享器+switch hub或者2台switch hub，等種花電信來架好數據機時就要來看它是否有硬撥功能，如果有當然就用2台switch hub，如果沒有就1台ip分享器1台HUB，不過我會建議你直接買1台IP分享器+1台HUB(如果都要有WIFI功能就直接買二台AP來接囉)。
3.回到種花電信這LAN孔拉一條接主臥房的資訊座
4.主臥房資訊座拉到3樓電信箱內接到第一台設備一定要是IP分享器(或有無線功能的IP分享器)然後※接在WAN孔
5.3樓該台設備的LAN孔就順著管道接到4樓PC、3樓PC、2樓的電信箱內
6.拉到2樓電信箱那條請接在HUB的LAN孔或有無線功能的IP分享器的WAN孔(此台請設為橋接模式REPATER)，如果無法設定為REPATER@@這下就好玩了因為你的IP分享器的LAN孔插4台電腦就用完了所以不會設定就用HUB吧(只是沒有WIFI的功能)，考慮以後要擴充就買8埠的HUB。
7.2樓電信箱內拉4條線到2F2台電腦加1F2台電腦
8.打完收工
感覺上電話線也是要自己拉這點要評估一下了除非你主臥室現在可以打電話了????
可否告知對方幫你估價估多少
其實有另一種估價法啦
因為你是走暗管穿線比較麻煩點要工具要時間找管線所以
一般1條網路線明管外面行情應該30米內是800~1500上下看用的線材、材料等
如果全走暗管的話1條線可能要加個300~500甚至更多因為還有樓層上下的問題跟距離的費用皆要考量
所以以你現在規畫的線要4F:1條
3F:2條
3F~2F:1條
2F:2條
1F:2條
我們以一條暗管1200來算好了共8條X1200=共9600元
其實這算是蠻合理的價錢，因為工錢大過於材料錢
小弟有熟的佈線師父手路很優，需要再PM給你
個人建議自己拉會會是不錯的選擇 RJ45水晶頭共15顆因為有一個接點接在資訊座上所以不用水晶頭一顆10元共150
網路線去買一包的好像是100米還是200米那種有送夾線工具的那種，怕的話就買305米可能有點多@@一包200米好像不到1000有點忘了
再去買條通馬桶的那種鐵線吧很Q的那種1條不用1張小朋友
加起來150+1000+1000=2500材料只要這樣剩下的就是你的工了。

你的佈線法只是一種還有很多種選擇，並且看你的需求而有所變化。

TO管理員小弟不是商人，小弟不是商人，只是想跟版上的版友交流交流知識

=zhi=

=zhi=
個人積分：100分
文章編號：36776940

100分

6樓

2012-06-26 10:55

jason1204 wrote:
看得有點亂，怪不得人...(恕刪)

jason1204 wrote:
第二、單純配線。依你的設計圖來講。交換器用一般的HUB就可以，可以不用使用到分享器。不過你要會接一條跳線給你的兩個HUB連線，不然第二顆的HUB會沒訊號。當然，不會跳線用分享器也是ok的，錢差幾張國父而已，當然分享器是第二個交換器。ap的部份一樣要先設定好ADSL的帳密，不然一樣是可以連線無法上網。

你這點有點怪現在的HUB對接不需要跳線了@@a
而且你分享器放在最後面?????要撥號給誰用2f1f的那4台電腦嗎？
感覺上你應該是把第二點加在你的第一點的延伸了
共需要2台ap2台hub??????????

如果你都用2台ap了~~~~其實hub都該拿掉了，只是設定加找訊號需要時間...........
當然ap挑選就變的很重要了，
不過如果他是架在電信箱內@@a訊號問題可就大頭了，如果ap要拉到34樓中間及12樓中間明顯處可能就會走到明線+壓條或裝飾或裝潢了這又是另一個考驗了
正常來說有上下樓層需要有wifi及有線同時存在是真的要把ap架在二層樓中間樓梯處，真要放在暗處如電信箱內就真的要測試試看訊號好不好了

cat_cat

cat_cat
個人積分：24分
文章編號：36777863

24分

7樓

2012-06-26 11:32

看的都好複雜..@@..

我個人覺得..

電信總機及中華電信的網路數據機..請放在一樓..

方便日後中華電信如要拉FTTH 光纖線路, 或維修..這樣才不用跑上跑下的..

累了你或工程人員...

如經費夠..就拉 CAT6 線和每樓裝網路交換器(HUB GIGA 級)...

免得日後想要電腦間互享檔案..才不會慢慢的...

就一次到位吧...免得日後後悔..互相分享檔案.傳輸太慢..

我現就後悔了..當初只想省錢..結果就得等候大檔案的慢慢傳了...

如要裝 WIFI AP...就裝在 1, 4樓...

這樣1.2 樓使用1樓的 WIFI......3.4 樓使用4 樓的WIFI

這是我家目前的WIFI AP 配置...隔一層樓..WIFI 大約還有.2~3格收訊能力

即來之..則安之..^_^

wiselykuo

wiselykuo
個人積分：1分
文章編號：36777991

1分

樓主

2012-06-26 11:37

感謝各位的回答，真的受益良多
小弟的新居在頭份
目前僅找一家廠商估價，15K以上，含3台5孔HUB
因為我希望種花電信的小烏龜放在3樓，HUB放弱電箱
所以那家廠商是規劃在1、2、3樓的弱電箱各放一台HUB
1樓的2條線先接到一個HUB，再拉線到2樓
然後再跟2樓的2條線接到第2個HUB，再拉線到3樓
然後再跟3、4樓的1條線接到第3個HUB
最後再從第3個HUB拉線到3樓的電話孔旁新增的網路孔
（跟Zhi大畫的圖差不多，真是淺顯易懂）

因為之前聽過朋友說他找了其他廠商來佈線，1孔1000（線路是走暗管，不含HUB和AP）
所以我看到我找的廠商的報價，有點嚇到了
但又不知道實際行情價怎樣才算合理
畢竟新居購置家具已經花不少錢了
所以才想到自己爬文學佈線

一直在想從種花電信的小烏龜的LAN孔出線接到電話孔旁的網路孔
而這個網路孔的線在經暗管接到3樓HUB的LAN孔
這樣後端的網路到底是能不能通
有沒有需要經過特殊工法，如跳線之類的

感謝各位的意見

日子阿

日子阿
個人積分：7分
文章編號：36778699

7分

9樓

2012-06-26 12:07

光世代或ADSL數據機...建議放1F+1
以後維修或找問題會方便許多
還有隱私方面考量

3F AP(靠透天後面)
-----------------------------------------

2F HUB+UPS(不斷電系統)
-----------------------------------------

1F
UPS(不斷電系統)
電話線==>光世代==>AP(靠透天前面)===HUB

------------------------------------------
10幾年來中華電信維修5次以內
經過多方考量放在一樓離外面電話近訊號又強
以上是我家網路設備接法

==>一直在想從種花電信的小烏龜的LAN孔出線接到電話孔旁的網路孔
而這個網路孔的線在經暗管接到3樓HUB的LAN孔

請問這是1F接到3F
還是3F接3F
理論上用一般網路線接法即可..免跳線

===>這樣後端的網路到底是能不能通
免錢方式是一端有接網路另一端接NB看可不可以正常上網---前提是網路正常
買個網路線測通工具即可...約幾百塊

===>>目前僅找一家廠商估價
貨比三家不吃虧

jackie07

jackie07
個人積分：2815分
文章編號：36779501

2815分

10樓

2012-06-26 12:44

wiselykuo wrote:
所以想把3樓的電話孔加裝一個網路孔
然後由3樓的交換器的WAN再拉線至上述的網路孔（如圖中的紅線）
再把ADSL的小烏龜的網路線插在這個網路孔中...(恕刪)

依據你的圖看起來,ADSL的小烏龜的網路線有兩條(1及2)同時插在同一個交換器(3F),
你的圖上,3F的ADSL小烏龜,那條1的線路,要取消不可以接,
ADSL小烏龜的網點不可以同時2條出去,又插在同一個交換器.
像大家的建議一樣,小烏龜放一樓即可,沒必要放3樓~
