透天厝的網路建構

rallyspeed

rallyspeed
個人積分：4分
文章編號：28590837

4分

樓主

2011-06-14 11:57

各位先進：

小弟有一事想請教...
因小弟的房子是五樓半的透天厝...而每個房間都有建構網路孔。

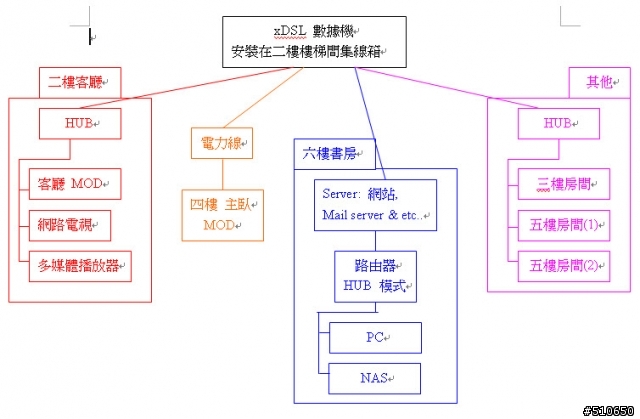

網路的建構圖如下：
透天厝的網路建構

小弟的問題如下：
(1) 在二樓客廳的部分，除了MOD可以正常連線以外，該如何讓網路電視上網，甚至讓多媒體播放器可讀到在六樓書房的NAS? (目前電視無法上網，且多媒體播放器也無法讀到NAS)

(2) 小弟打算讓在六樓書房的Server獨自撥接取得固定IP，讓Router透過電力線連接圖中右邊桃色的群組裡的IP分享器，再行撥接浮動IP...這樣的方式不曉得是否可行？

或許小弟說的有點複雜...
若有不清楚的地方，再麻煩請各位先進指教。

先謝謝各位啦！

2011-06-14 11:57 發佈

文章關鍵字透天厝網路建構

DragonJa

DragonJa
個人積分：4分
文章編號：28592808

4分

2樓

2011-06-14 13:15

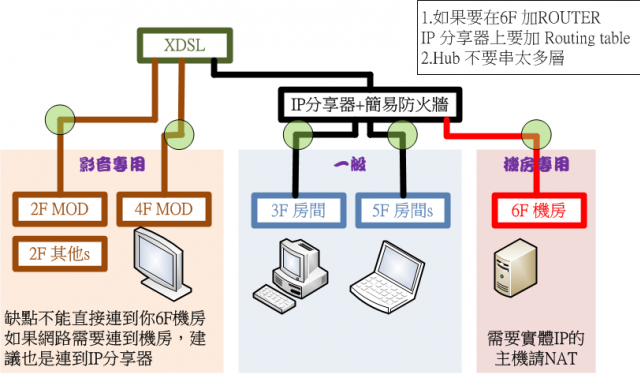

既然都打算裝IP分享器了何必如此設計?
首先

xDSL --> IP 分享器 --> Hub --> 二三四樓
|
|
|
一樓

1.依據中華電信建議 MOD 建議直接接上 xDSL
2.NAS 之類的設備需要全家共享最好是處於同一個網段也處於同一個實體Hub迴路中
3.固定IP不需要利用撥接取得大部份新的IP分享器都可以設定了

我要開機啦

我要開機啦
個人積分：46分
文章編號：28592900

46分

3樓

2011-06-14 13:19

DragonJa wrote:
固定IP不需要利用撥接取得大部份新的IP分享器都可以設定了

他應該是說中華給的一個固定IP
而不是分享器後面的虛擬固定IP

DragonJa

DragonJa
個人積分：4分
文章編號：28592997

4分

4樓

2011-06-14 13:23

我知道就我所知現在的 IP 分享器也都支援這個部分了不是嗎?

jackie07

jackie07
個人積分：2754分
文章編號：28593263

2754分

5樓

2011-06-14 13:33

除了兩台mod直接接中華的小烏龜之外,
其餘的都放在ip分享器之後,
直接由ip分享器取得那個中華給的固定ip
(要確定是真的固定ip,而不是固定配發的同一個浮動ip,
要不然,你mail伺服器無法架,無法設定反解及假的固定性的浮動ip,
信送過去,別人會當你是垃圾郵件)
,由ip分享器再去設定伺服器服務映對即可,
反正,你取再多ip,或是有些人用其它ip上網,
加起來的網路頻寬還是一樣,建議,不用再分開了~

rallyspeed

rallyspeed
個人積分：4分
文章編號：28593350

4分

樓主

2011-06-14 13:36

感謝DragonJa大大的回覆~~

小弟的固定IP是向中華電信申請的固定IP,是給小弟部落格用的IP去對應網址~~
目前都是透過這台伺服器取得固I之後，也讓其他電腦/NAS一起上線~~~
但小弟還是希望能夠讓固I單獨給部落格使用....其他的上網設備用浮I~~~

只是目前在怎麼想....好像都沒有辦法讓設備同網段....這也是為何在二樓客廳的網路電視及多媒體播放器無法連線的主因吧?!

另外，小弟不是很確定IP分享器與HUB的差異性...
所以將圖修改了一下~~~
可以確定的是，在二樓客廳與其他都是用HUB....

DragonJa

DragonJa
個人積分：4分
文章編號：28597920

4分

7樓

2011-06-14 16:42

Hub 只是負責將連上的設備互相溝通只要彼此設定的IP網段相同就可以互相連線

IP分享器負責登入 xDSL 取得中華電信配給的IP 並且將內部網路設備聯網時，轉址連線網際網路
所以一般內部網路使用的 192.168.xxx.xxx 這組IP是不會出現在網際網路上的

轉址(NAT) <-- 這是絕大多數的IP分享器最重要的功能，它負責將內部網路IP連上網際網路時轉換成中華電信(也可以是其他IPS)配給的IP，但是也因為它只出不進，所以剛好可以阻擋掉大部分網路上從外部(網際網路)隨機的主動入侵與病毒感染(例如網路芳鄰的病毒感染)

P.S 當你從內部PC上網時瀏覽到有問題的網頁時，由於這些入侵/病毒事實上是已經下載到你的PC上了，所以NAT機制是無法幫你防止的

附註: 大多 IP分享器後方會有多個網路接口這個部分其實就是Hub
