我想要把RJ9轉3.5mm(我知道要處裡AGC問題)，請問該如何找出話筒中的GND?
聽筒有兩條線，其中一條應該是GND。
麥克風也有兩條，其中一條應該也是GND。
請問該如何找出聽筒及麥克風的GND?

[3.5mm 只有一個GND]

2021-06-20 16:41 發佈

文章關鍵字 RJ9 3.5

7271分

2樓

2021-06-20 17:22

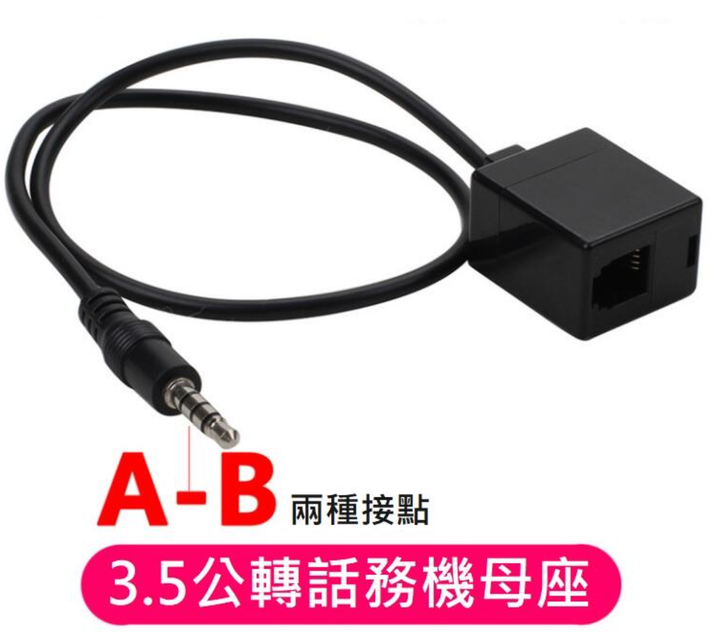

有這種東西

閔

16分

樓主

2021-06-20 17:28

唬唬生瘋 wrote:
有這種東西...(恕刪)

是的~ 我就是打算DIY自己搞一個^^"
能指導配線方式嗎~

唬唬生瘋

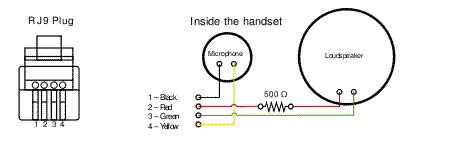

第二張圖就是接線方式

2021-06-20 18:50

閔樓主

您的第二張圖我也有看過，但這是話機內的喇叭&麥克風轉到RJ9的配線，並沒有RJ9轉到3.5mm的配接方式。

2021-06-20 20:48

4429分

4樓

2021-06-20 18:27

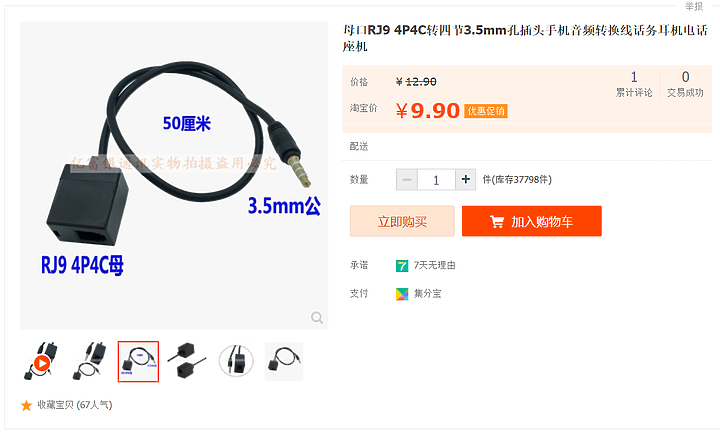

直接買成品省事，很便宜。

點我看大圖

3483分

5樓

2021-06-22 11:45

閔 wrote:
我想要把RJ9轉3.5mm(我知道要處裡AGC問題)，請問該如何找出話筒中的GND?
聽筒有兩條線，其中一條應該是GND。
麥克風也有兩條，其中一條應該也是GND。
請問該如何找出聽筒及麥克風的GND?

[3.5mm 只有一個GND]

聽筒(受話器)的2條線不用分正負極
麥克風用三用電表量一下,跟鋁外殼相通的線是GND
