用Foscam C1網路攝影機輕鬆架設監視錄影系統

   近年來科技的快速發展,使得行動裝置、智慧聯網的發展越加成熟與多樣化,各種傳統的應用方式都走向網路化、雲端化,不再局限於封閉的範圍以及繁瑣的架設。所以在這個行動裝置與網路應用發達的時代,許多嶄新的產品除了走向普羅大眾、價格也逐漸親民,不再是需要專門人員才能安裝與架設。

   以這次要分享的網路攝影機架設為例,從前要架設監視攝影機,通常需要監視專用的鏡頭、專用的線材、監視螢幕,以及專用的錄影主機等,且它們只能做這件工作,無法同時拿來做其他用途,並且要監看錄影畫面還必須在設置的現場,沒辦法在任何時間任何地點就能即時觀看,除此之外,昂貴的價格以及需專業人員施工的限制下,一般通常只有店家、公司行號或是有錢的豪宅才會安裝這樣的監視系統。不過,拜科技發達之賜,現在DIY架設網路攝影機與監視錄影系統變得非常容易,價格也非常親民,門檻降低不少,所以,不論你是想隨時觀看不在身邊的家人、監看家中門窗以提高安全,還是想看看保母或佣人有沒有好好照顧你家等等,人人都可以花點小錢,輕鬆架設自用網路攝影機,更方便的是,你不受時空限制,你可以在any time、 any where,只要有網路跟手機就可以監看!

   網路攝影機價格範圍其實不小,從幾百元到上萬都有,不過,除非有專業要求或是特殊用途,其實不建議花大錢買較貴的設備,其實只有依自己需求來選擇即可,通常現在網路的基本:攝影機畫質最好至少HD以上、配有廣角鏡頭、可插記憶卡錄影、內建網路(網路攝影機一定內建有線網卡,但如果還有無線網卡則更佳)、可透過手機app來控制,以及最好支援NAS連結錄影….等。

   底下來分享如何輕鬆架設監視錄影系統,前半段說明利用Foscam C1網路攝影機來簡易架設,後半段則是稍微進階,但卻極力推薦搭配NAS儲存設備來架設更加完善的錄影系統,使用者可以視個人的需求與預算來架設,其實都是非常容易的。

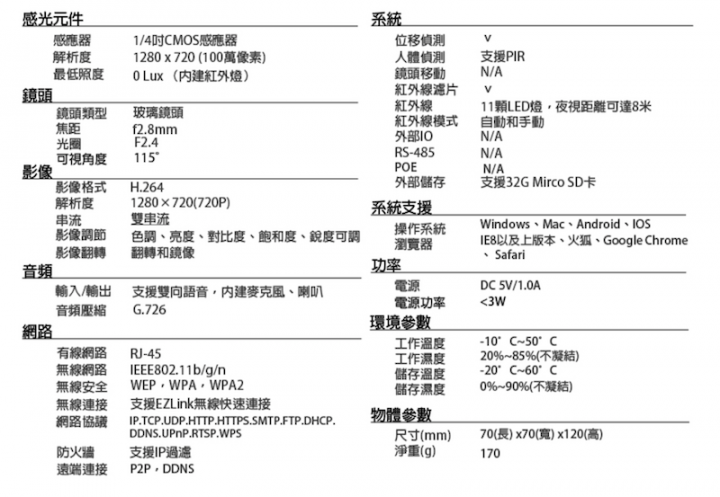

   目前市面上蠻超值的Foscam C1網路攝影機,它的價位1千多塊,但是除了涵蓋上述基本功能外,其他還內建不少實用功能,強大功能如下圖所示,比較好的網路攝影機會有雙向語音、位移偵測、夜視功能,以及人體紅外線感應等,這些功能以Foscam C1這樣價位竟然都具備了,算是CP值不錯的機種,下面擷取官網的說明,可以清楚地瞭解它的主要功能。

開箱

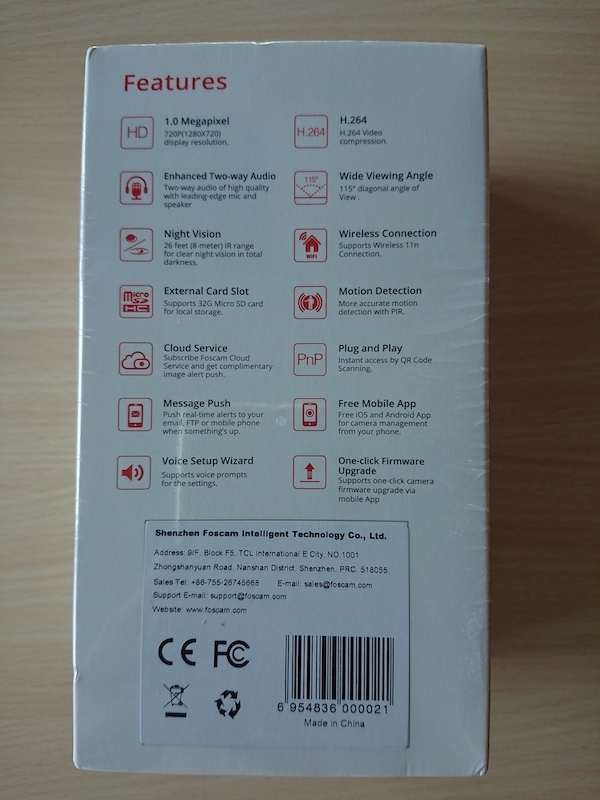

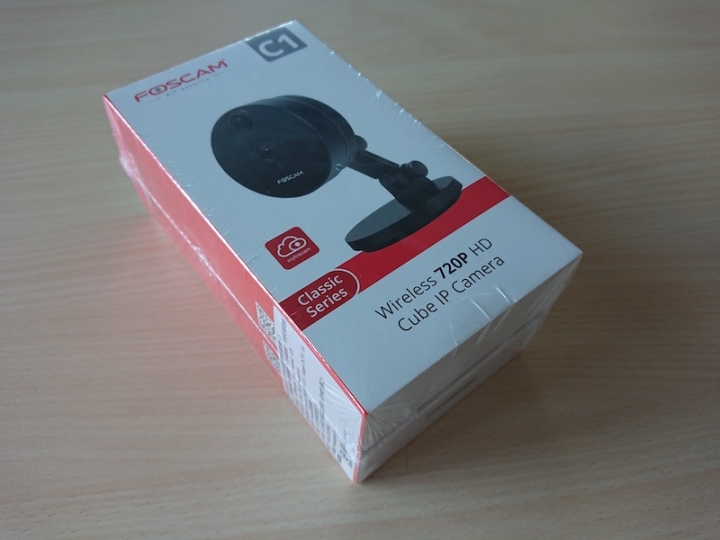

   Foscam C1的包裝不大,大概跟手機盒差不的大小,盒子正面清楚標了是台720P HD畫質的無線攝影機,而側面則標示C1的主打功能,因為是國際版,所以外盒都是英文說明。

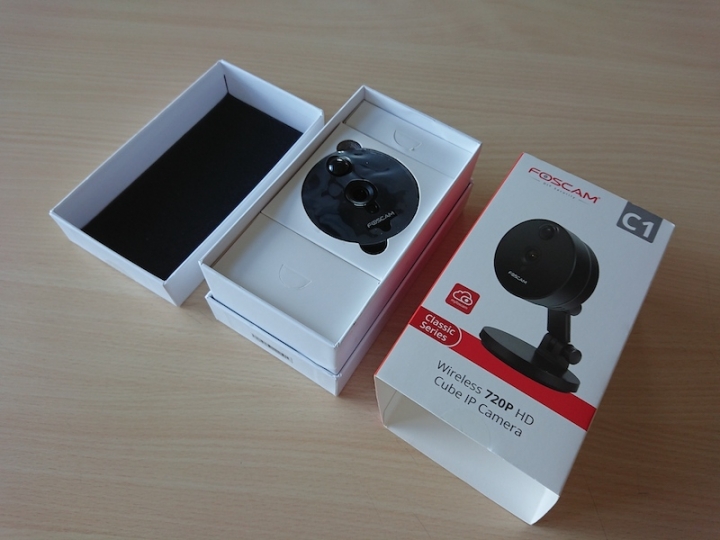

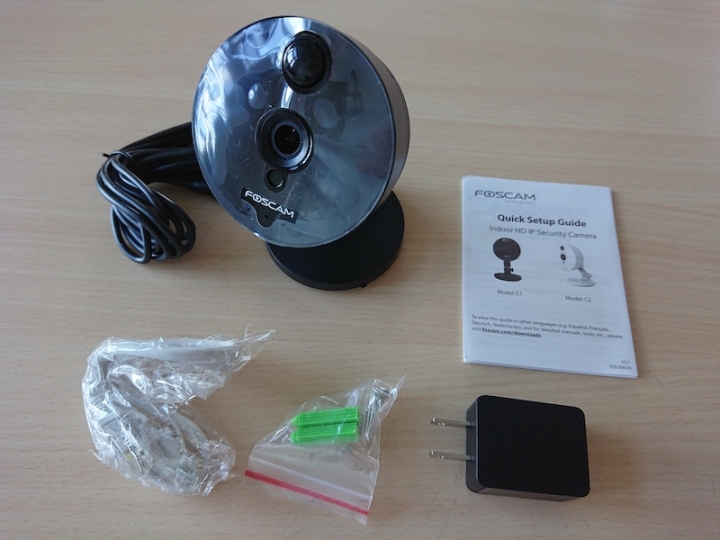

   內容物為Foscam C1主機、USB電源線、變壓器、網路線、固定螺絲M以及簡易安裝說明書等,現在的電子產品都設計得非常簡潔,也不再有厚重的說明書,事實上,設計好的產品,消費者只要拿起機器透過安裝與開機後的引導就可以完成,摸個幾下就熟悉操作方式,已經不大需要說明書了。

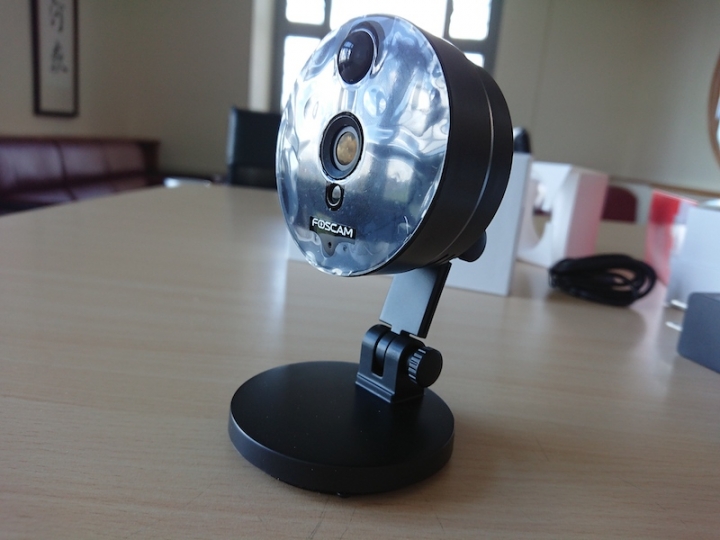

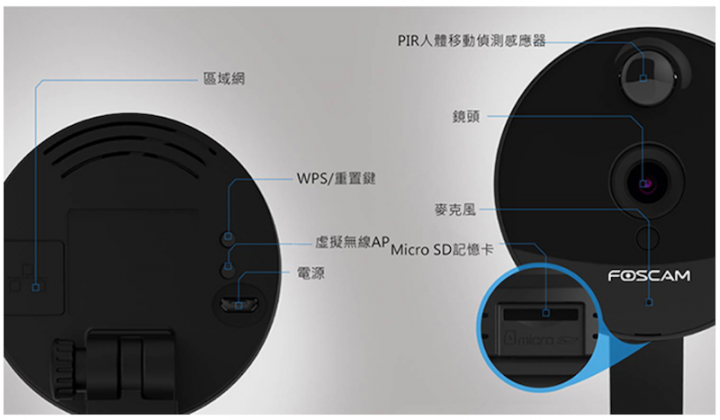

   機身正面如下圖所示,中間是主鏡頭,上方圓形凸出物是PIR人體移動感測器,下方則是燈號與麥可風,此外支援MicroSD卡儲存錄影的記憶卡插孔在機身下方。

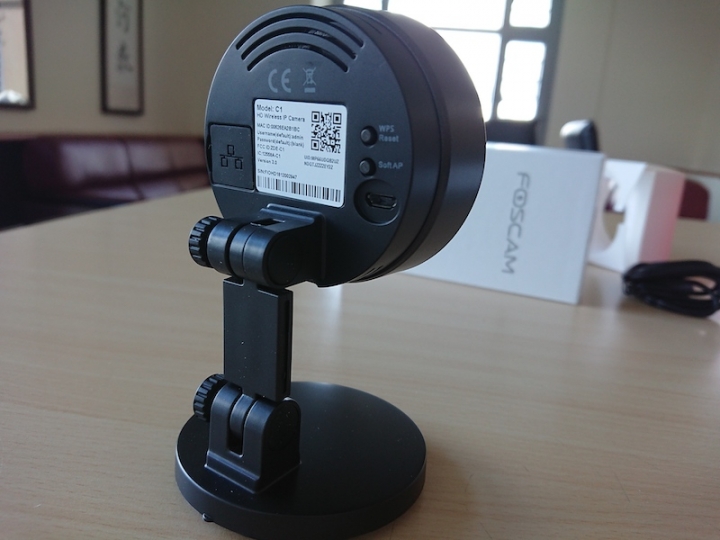

   機身背面如下圖所示,有網路線插孔、Micro USB的電源線插孔、WPS按鈕與重置鍵
(reset),背面的機器序號貼紙,除了載明機型序號外,那個QR code是用來初次設定,快速引導啟動之用,使用者之後隨時想重新安裝,不需要找說明書,一切由Foscam app與這個QR code來進行即可,這樣的設計非常方便,替使用者省去以往所需要的繁複步驟。

Foscam C1網路攝影機設定

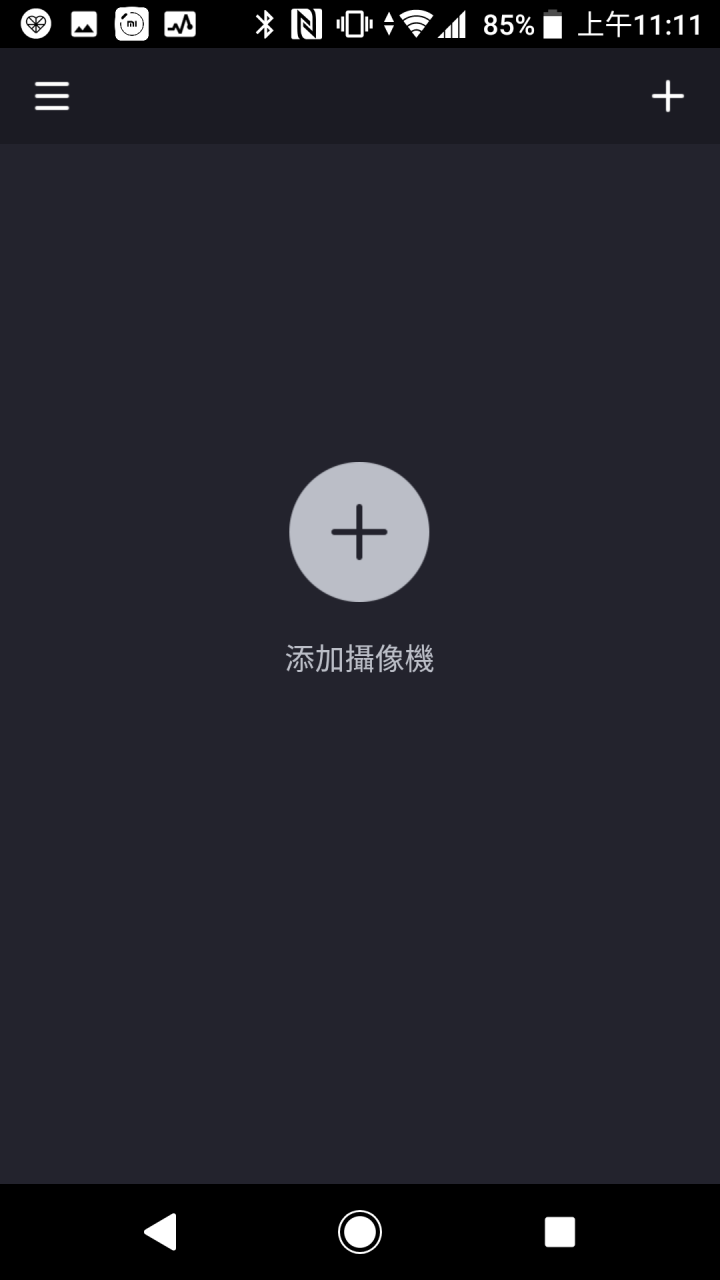

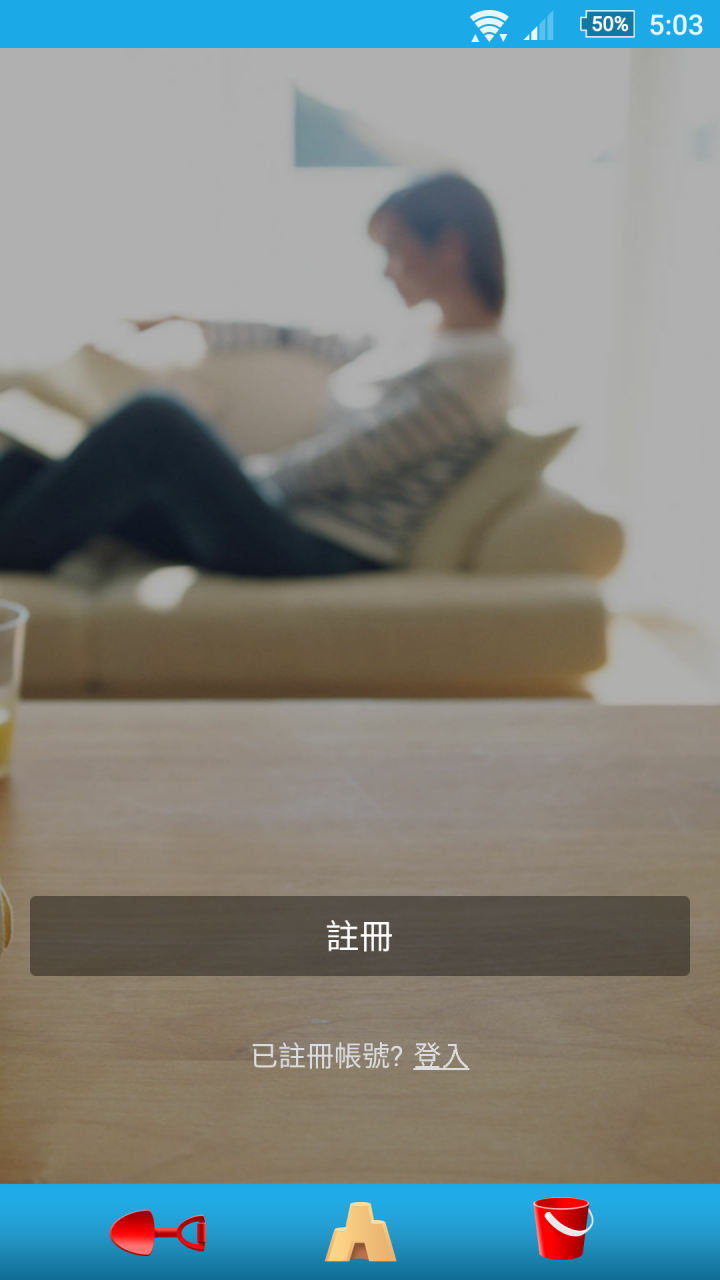

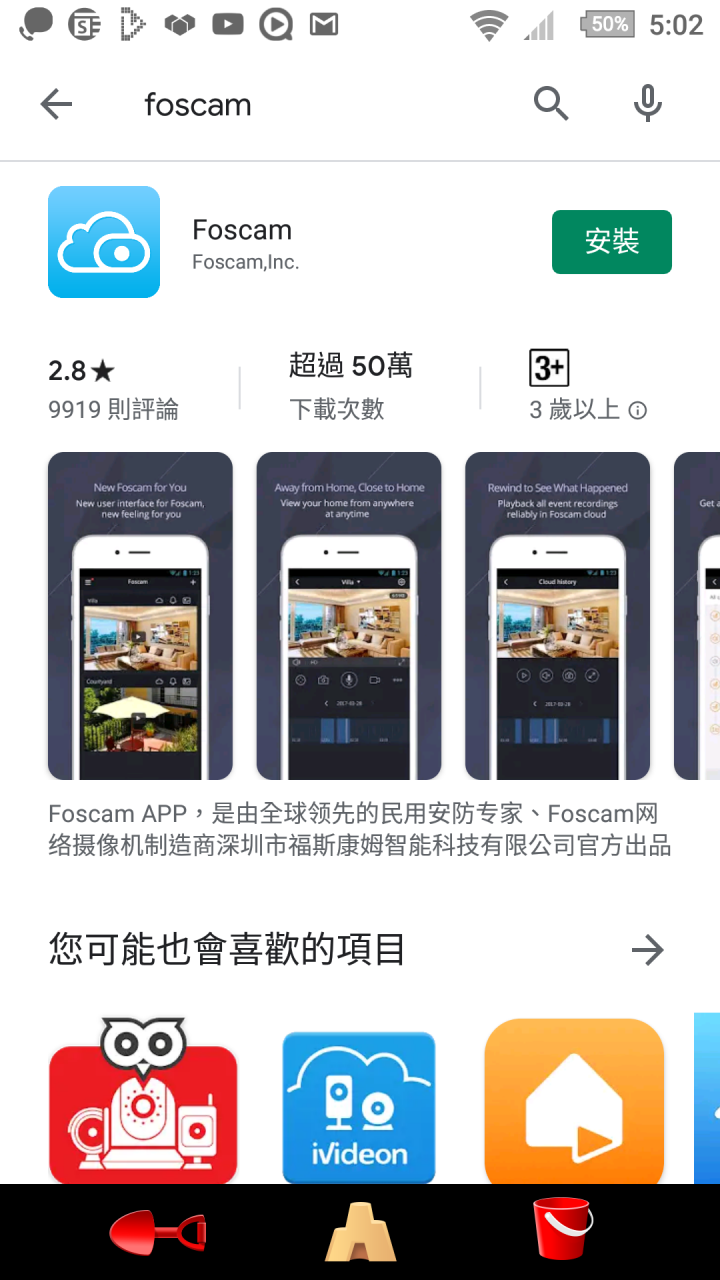

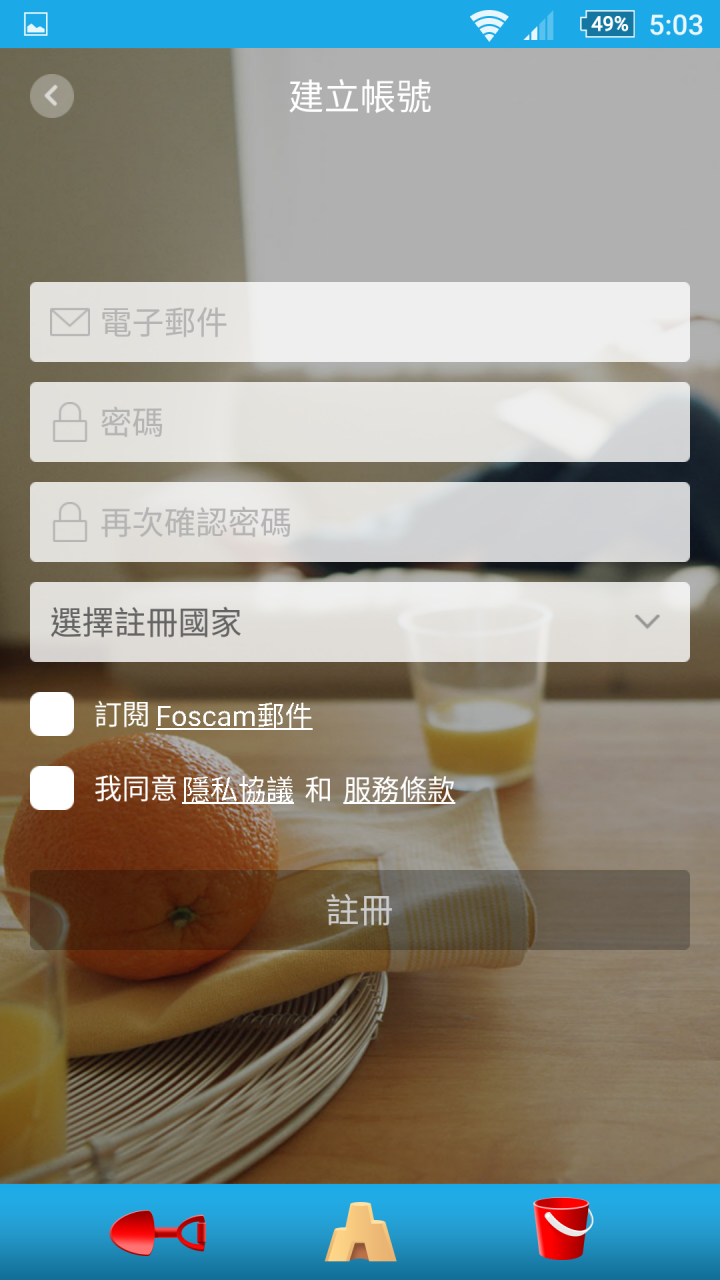

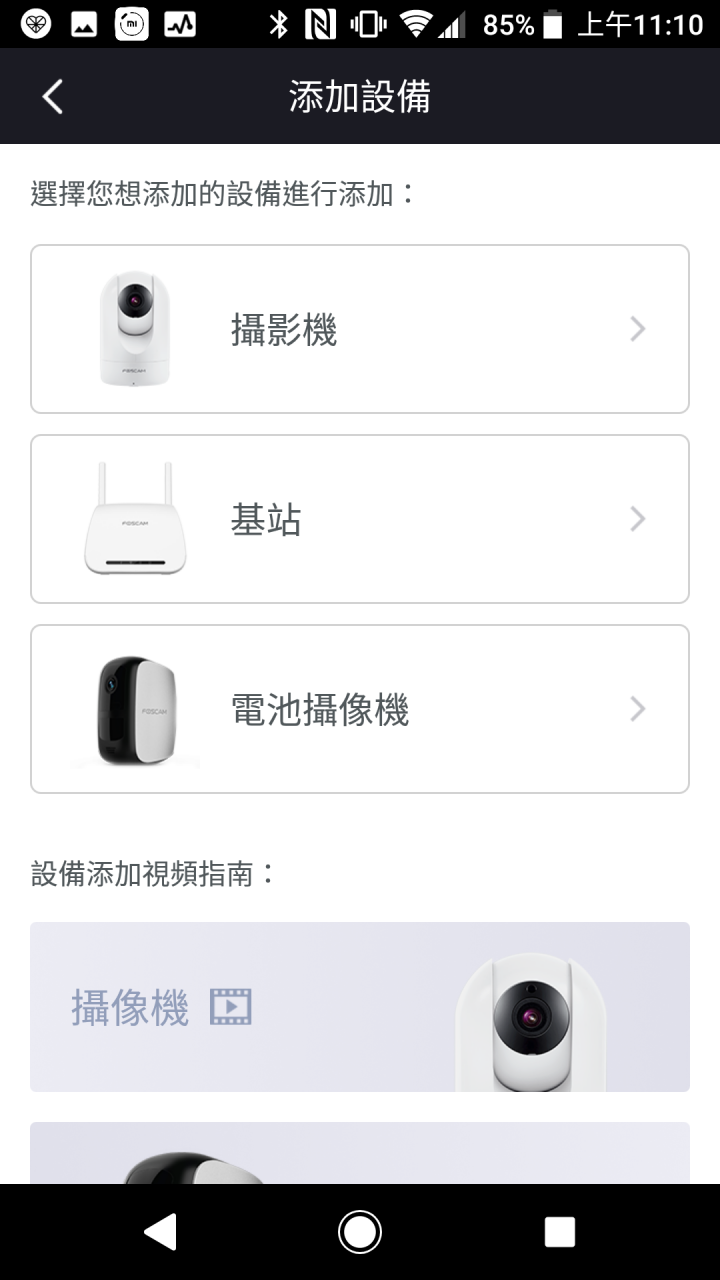

   在手機上先下載與安裝Foscam這個app後,完成後開啟app,只要簡單註冊後即可進入添加設備(安裝)的畫面

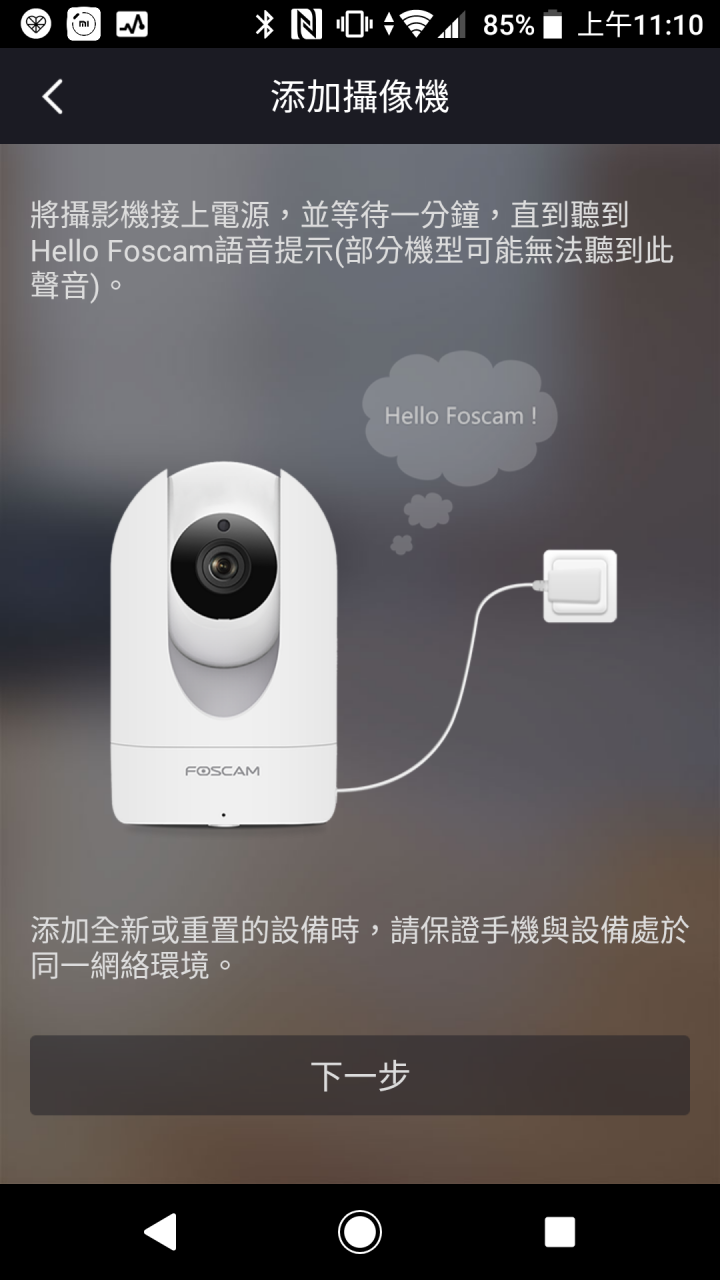

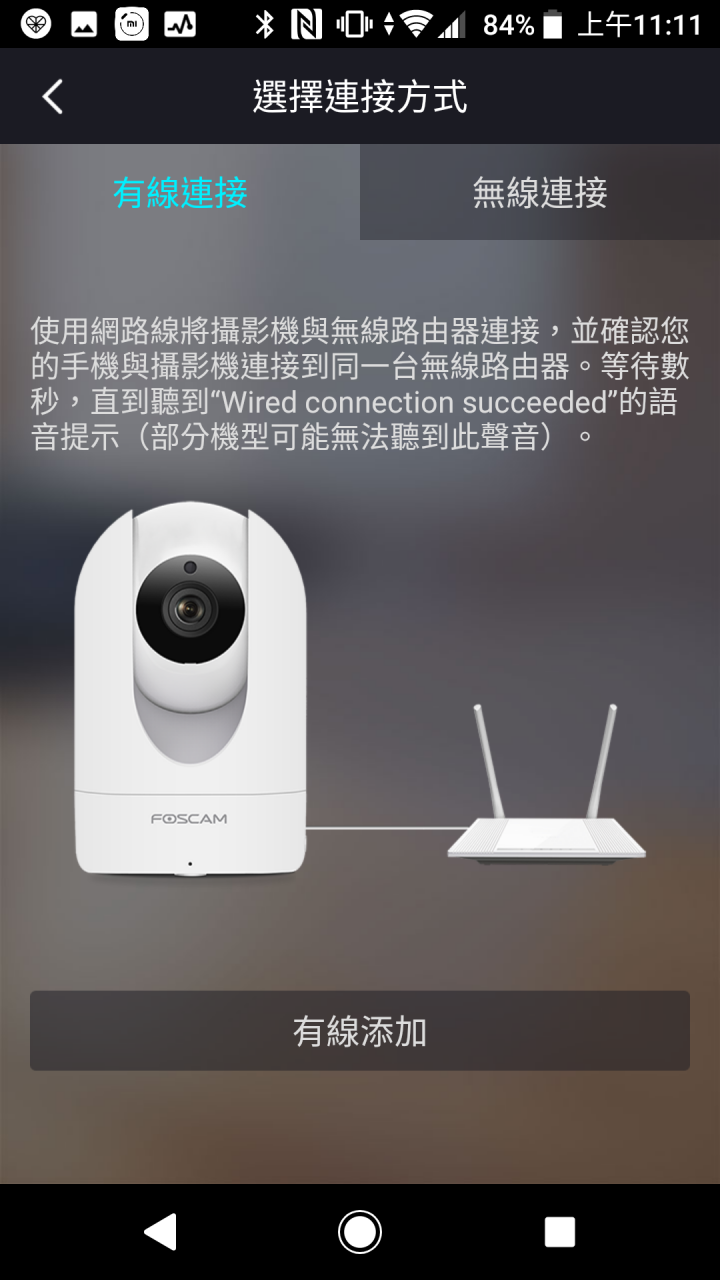

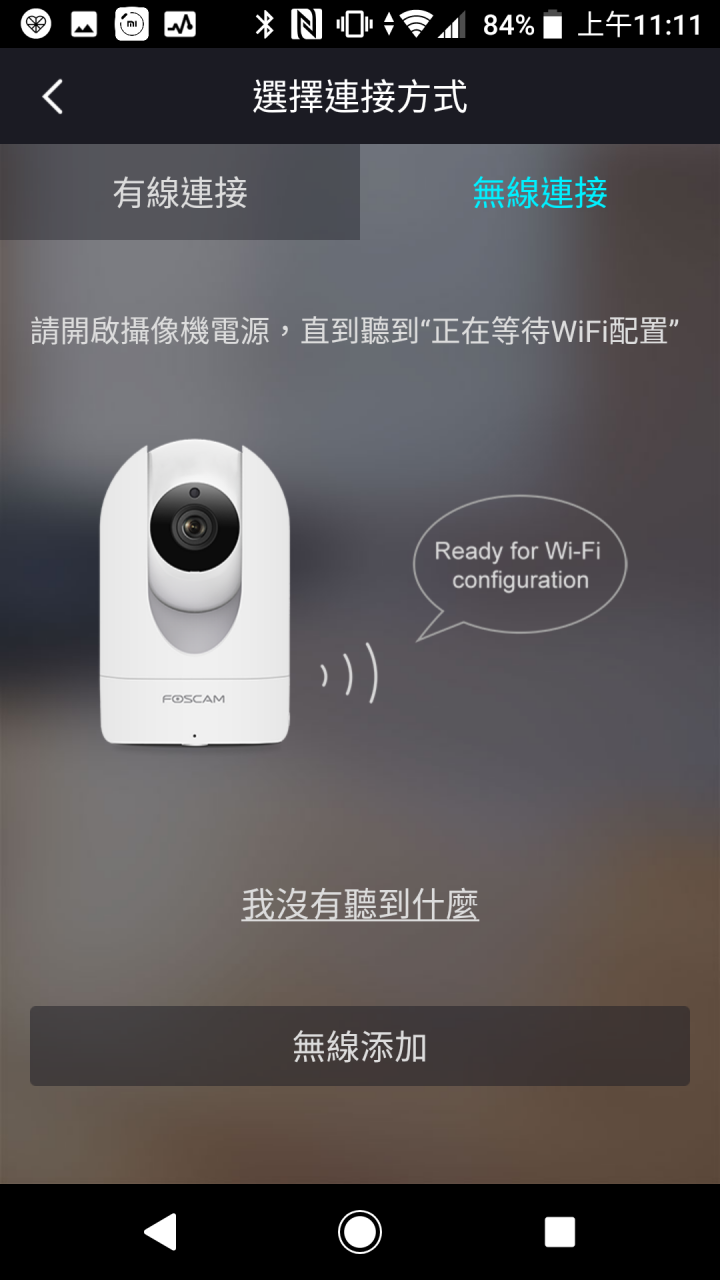

   選擇你的設備類型、連線方式,一切都是透過簡單步驟引導你直覺的安裝,任何人都可以輕鬆完成。

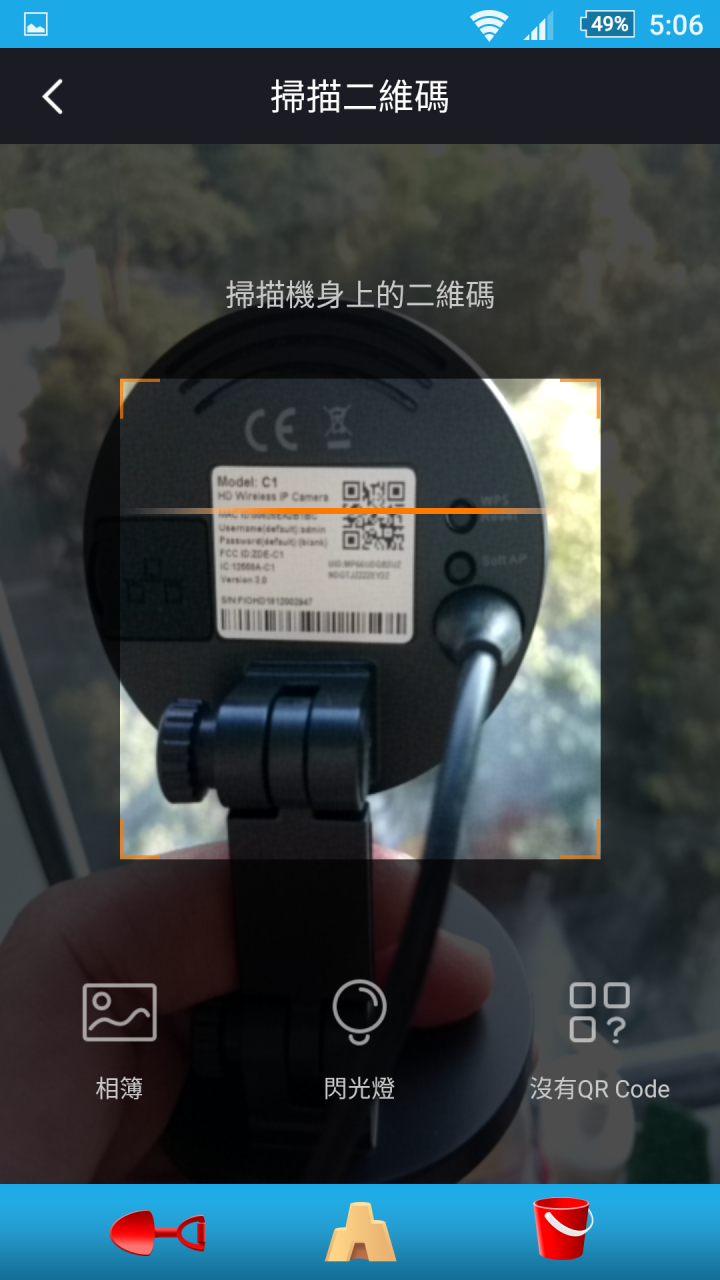

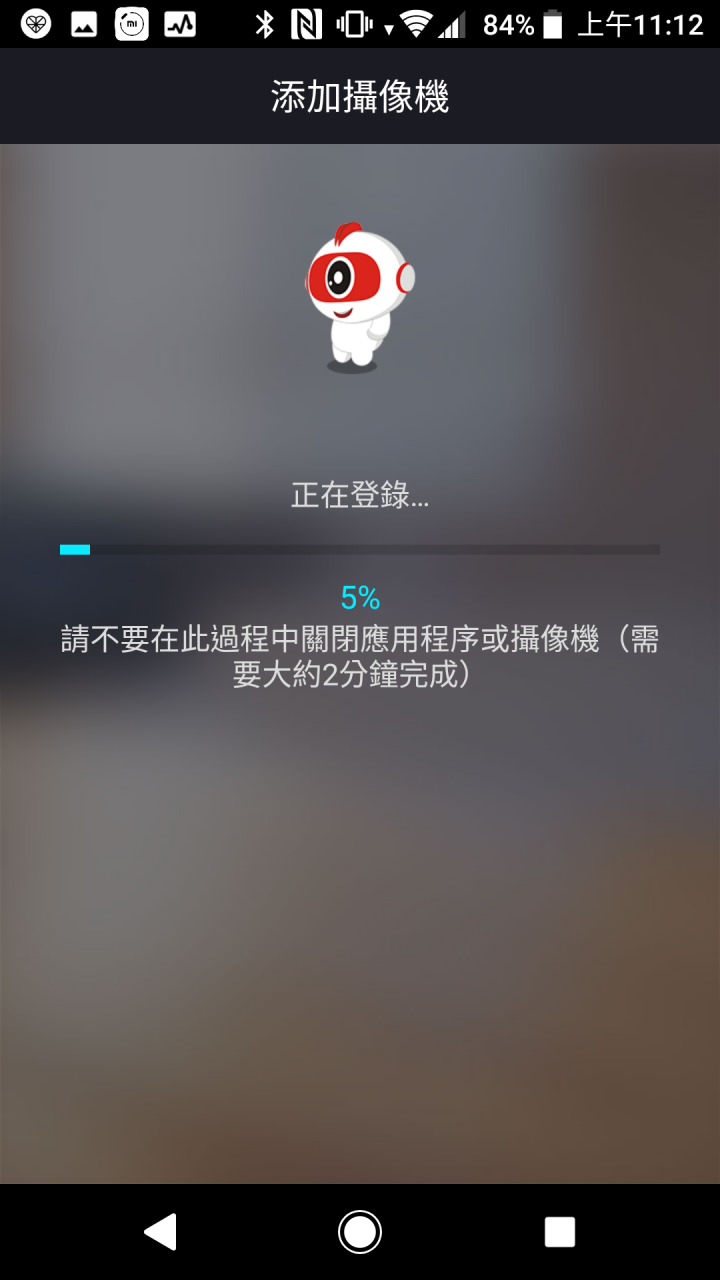

   然後此時就會出現要你掃描機身背面的QR code,便會自動開始接下去的設定與安裝

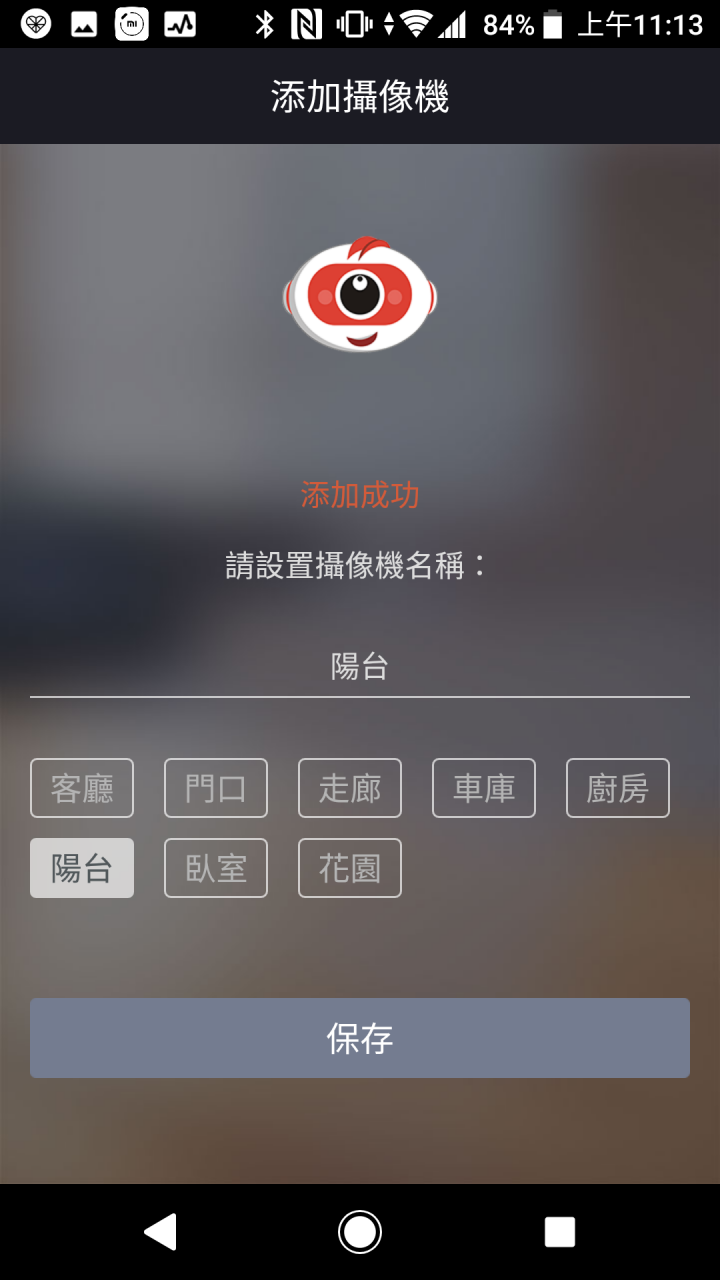

   安裝完後,第一次使用需設定帳號密碼,免得被網路上的駭客綁架使用

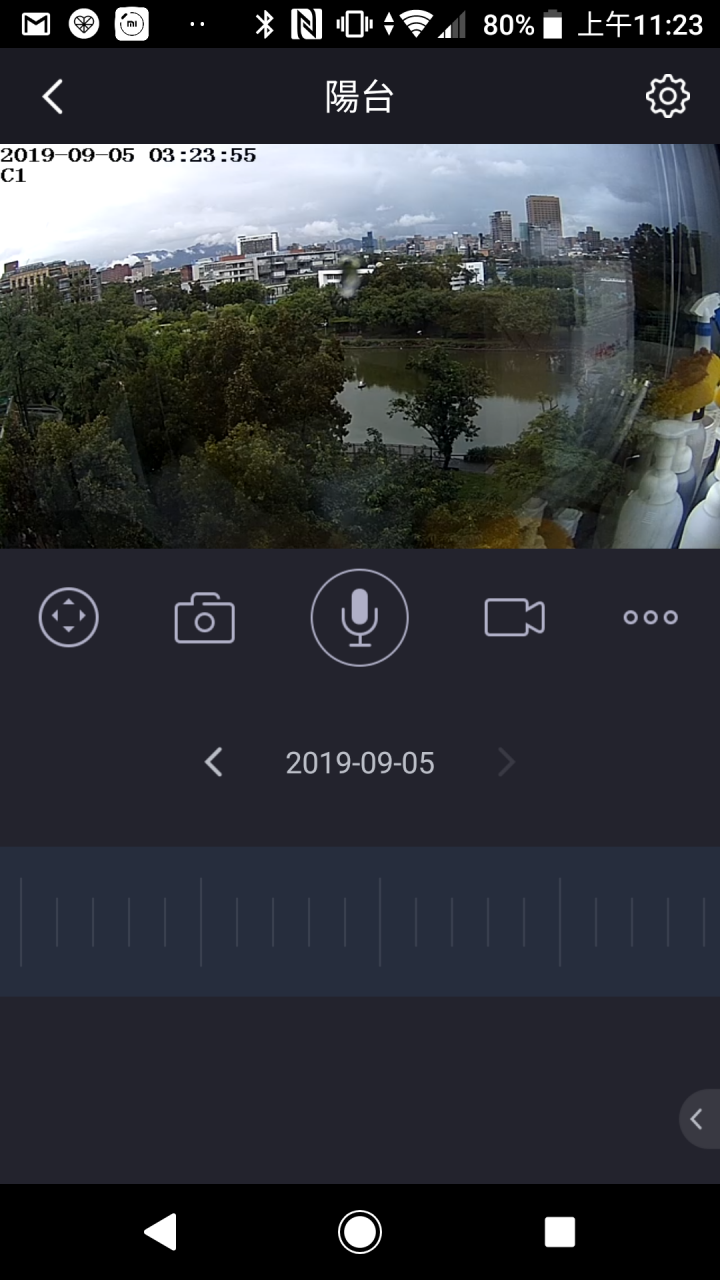

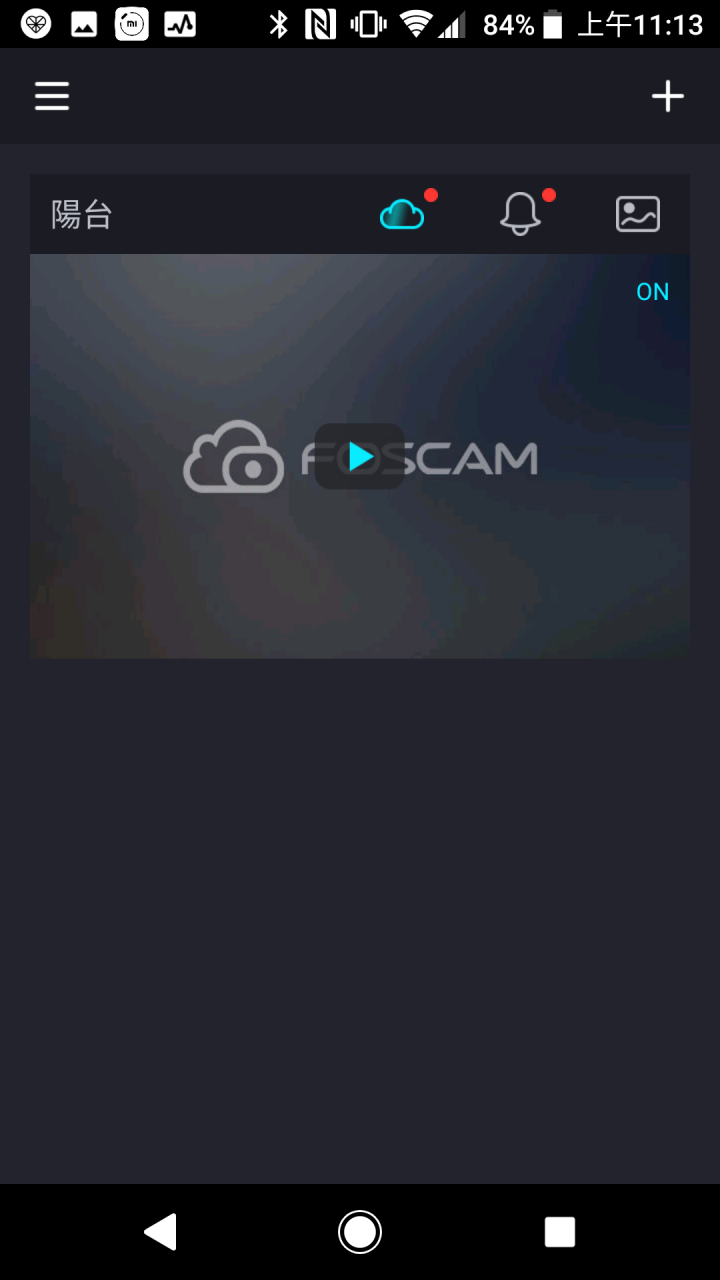

   安裝完成後即可開去始用,點選中間的FOSCAM畫面就會出現攝影機目前的畫面,下方圖示除了做左方的『鏡頭轉動』(僅限可遙控鏡頭轉動的機型)無法使用外,其他圖示都很直覺,分別是拍照、麥克風講話、錄影等,其中麥克風講話就是指Foscam C1前面規格列的『雙向語音』,它除了可以錄影時收音外,更可以透過app的這個按鈕按住講話,將聲音傳送到C1那端,讓你可以對網路攝影機的現場講話。另外,在圖示功能列的下方則是時間軸,已有錄影的話可以移動時間軸來觀看錄影畫面。

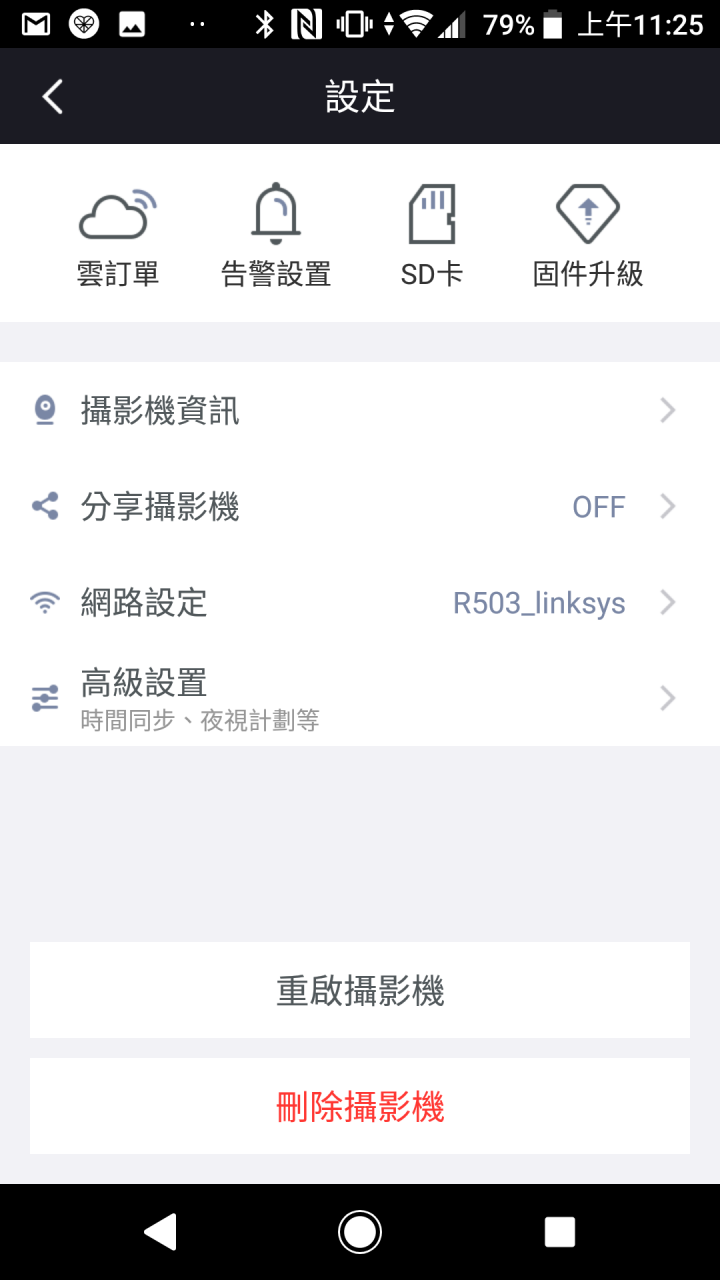

   App右方的齒輪圖示則是設定功能,機器的相關設定都可以在這修改,一目瞭然也都很直覺,其他較特別的是雲訂單,它則是提供將錄影傳到雲端的付費功能,方便如果您沒有NAS大容量的儲存設備,或是覺得記憶卡錄得不夠,可以付費申請這項雲端儲存方案。


   安裝到這裡,完成了Foscam C1網路攝影機的架設,如果只是即時監看,已經可以看了,但如果要錄起來,記得要裝MicroSD記憶卡才能錄影,錄影滿了後會將最先開始錄的影片蓋過去繼續錄,所以,以記憶卡錄影要注意錄影一段時間會被蓋過,如果要保存不被蓋掉,就要記得拿卡出來備份,也因為記憶卡有容量的限制,下面將再介紹進階的結合NAS儲存設備來架設錄影系統。

與Synology NAS連結錄影設定

   NAS (網路儲存裝置) 是一種連接您家中或辦公室網路的智慧儲存裝置。您可以將家人或同事的重要文件、珍貴的相片、影音收藏等檔案儲存於 NAS,僅需透過網頁瀏覽器或手機應用程式,即可輕鬆存取檔案並享有 NAS 提供的豐富服務。有興趣的朋友可以去Synology的網頁https://www.synology.com/zh-tw/solution/what_is_nas可以進一步了解它多用的功能。

   在這會推薦網路攝影機搭配NAS來錄影的主要原因是,NAS裡的硬碟容量遠大於記憶卡(看你想裝多大的硬碟就多大),且NAS具有磁碟陣列保護資料的功能,只要你安裝兩顆以上硬碟並照預設做成磁碟陣列,您的資料即可很安全又可靠的保存,要損壞的機率很低,除此之外,雖然NAS是另一筆較大的花費,但是其實它可以拿來保存現在大家都越來越多的檔案資料,並且又不用像存在電腦一樣,需要煩惱中毒、硬碟突然壞掉,遠端存取不方便…等,所以未來家家有NAS我想是一個趨勢,如果您想要資料保存安全可靠、存取方便又一勞永逸的話…...

   回到正題,架設網路錄影系統通常需要:網路攝影機、一台無線基地台,以及一台NAS,當然還要有可上網的網路,而無線基地台的作用在於提供網路攝影機與NAS在同一個網路區段內,這是因為要在同一個網路區段內,NAS才找得到網路攝影機,以及錄影時的影片傳輸才會夠快傳輸到NAS裡。

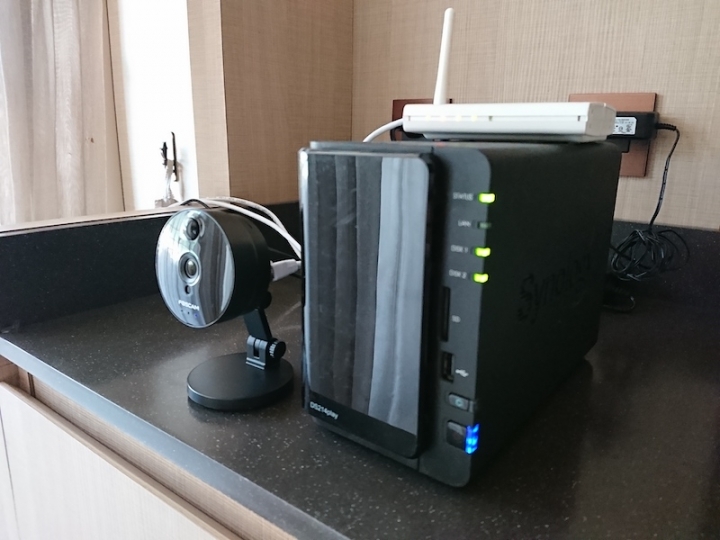

   如圖所示,是Foscam C1網路攝影機、無線基地台,以及Synology DS214play的NAS,接法很簡單,網路攝影機、NAS透過網路線接在無線基地台下,讓它們可以透過無線基地台對外上網,以及讓兩者在同一個網路區段內,所以,如果是在您自己的環境下安裝,就要想清楚NAS、網路攝影機以及無線基地台的位置來決定網路線的長短以及佈線,通常NAS會跟無線基地放在附近,這樣線可以短些且NAS不需要螢幕所以放哪都沒差,而C1網路攝影機其實有支援無線,所以如果不想佈線,可以讓C1用無線的方式連結,當然可以的話,還是接有線傳輸較穩定。

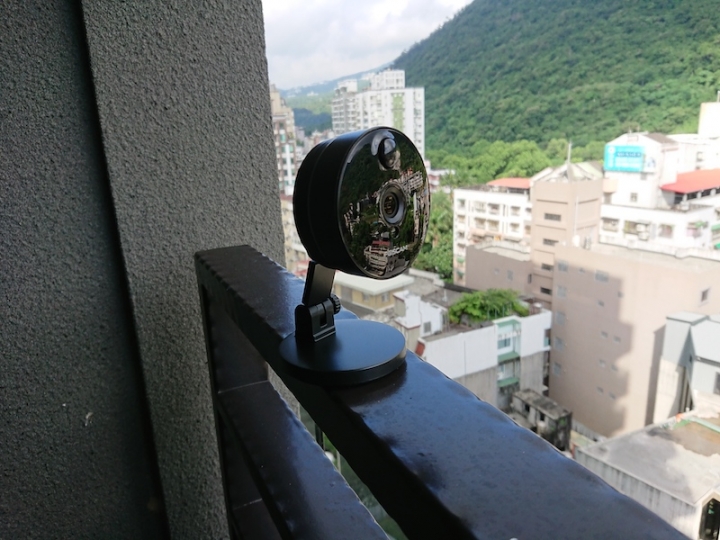

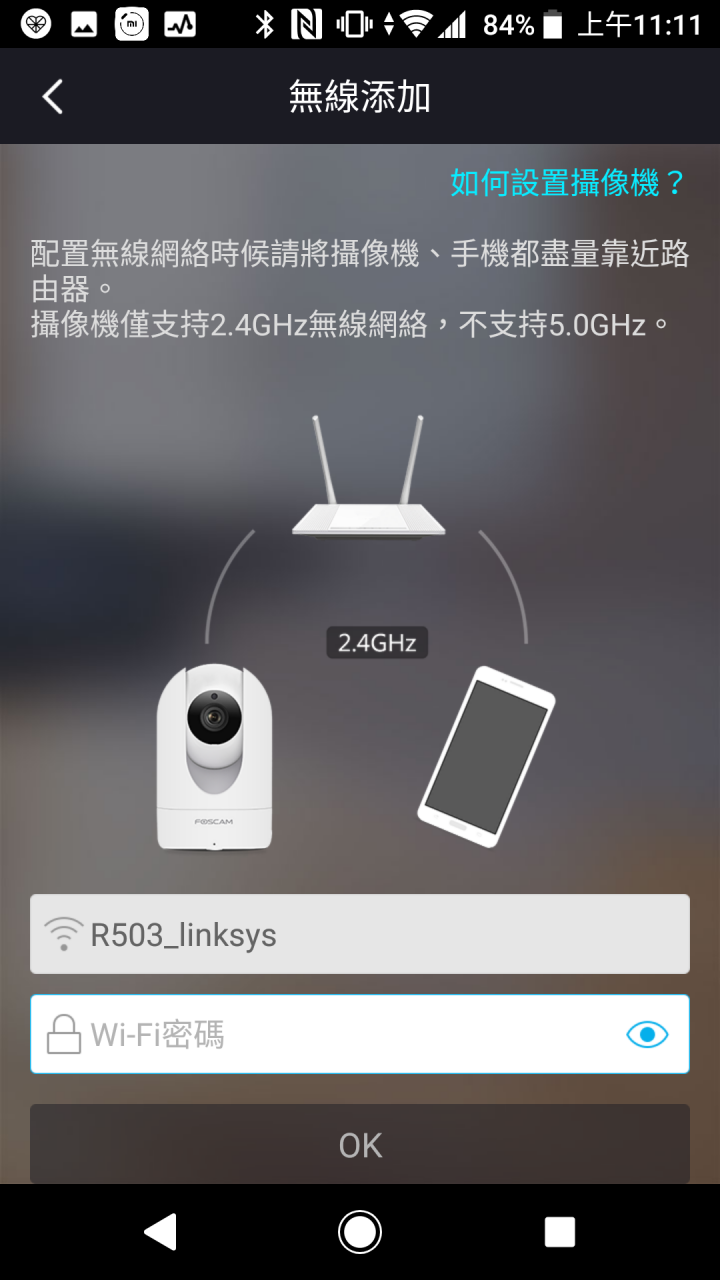

   Foscam C1無線安裝的示意圖如下,如果用Wifi連結做不用拉網路線,安裝位置彈性許多,不過,供電的部分還是要接電源線道插座供電,不過,還有另一種接法,如果您想安裝Foscam C1在任何地方又不受接電的束限制,其實可以外接大容量的行動電源,因為C1功率不大耗電不兇,其實拜行動電源發的發明之賜,可以讓我們將網路攝影機的接法與位置更加彈性不設限。

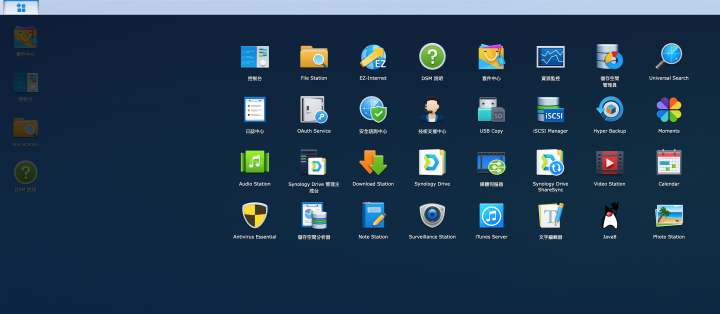

   在搞定前面的安裝後,就可以來設定NAS與網路攝影機的連線與錄影了,假設您買了NAS也安裝就緒後,可以透過瀏覽器或是手機上NAS的app 來開啟NAS,以 Synology DS214play為例,進去後再安裝免費的Survelliance Station程式,它是Synology NAS的監控錄影程式。

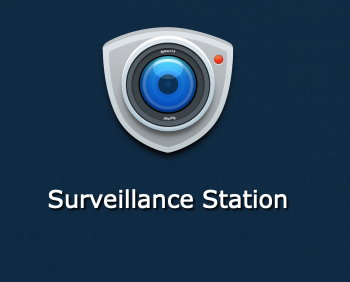

   安裝完成後點選Survelliance Station圖示即可開啟錄影程式控制頁面

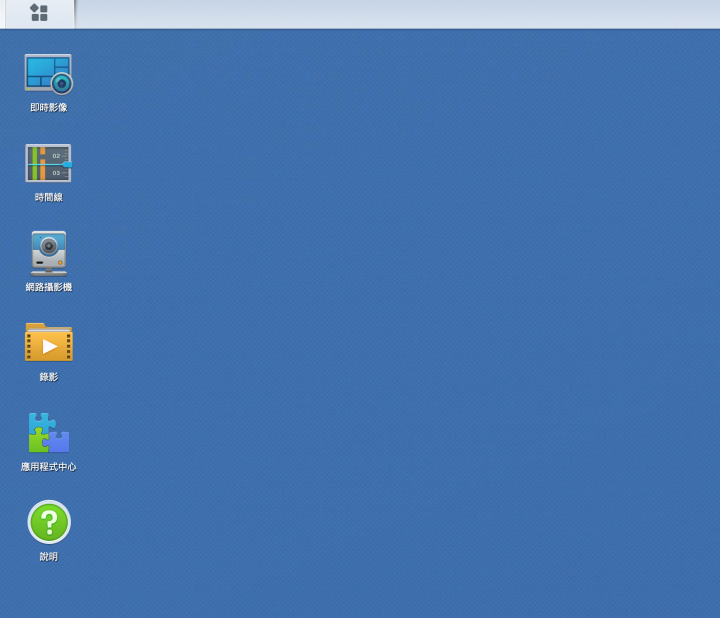

   就去後畫面很簡單,幾個功能如文字敘述都很直覺,我們第一步要做的就是設定網路攝影機,以利錄影能夠存入NAS。

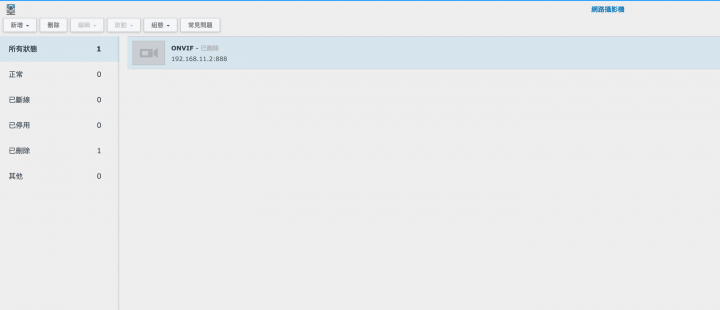

點選『網路攝影機』進去

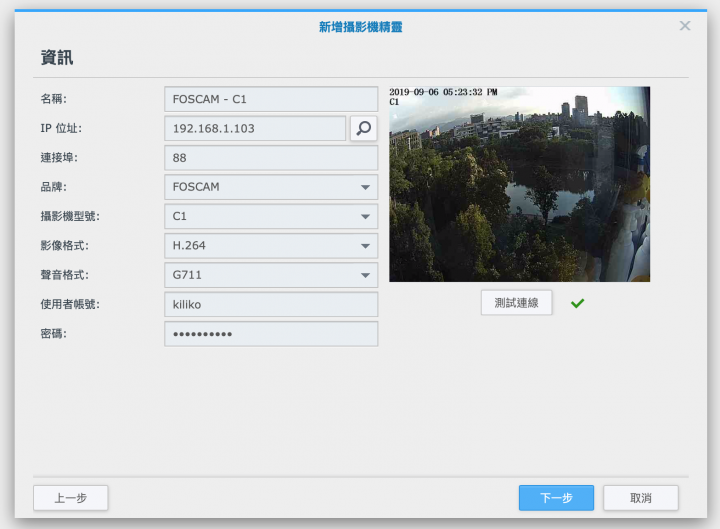

   再點『新增』> 快速設定 > 按IP位址欄位最右邊的搜尋圖示即可搜尋同網段內的網路攝影機,找到後選取,IP位址欄位即會帶入攝影機的IP,且右邊就會看到網路攝影機的即時畫面

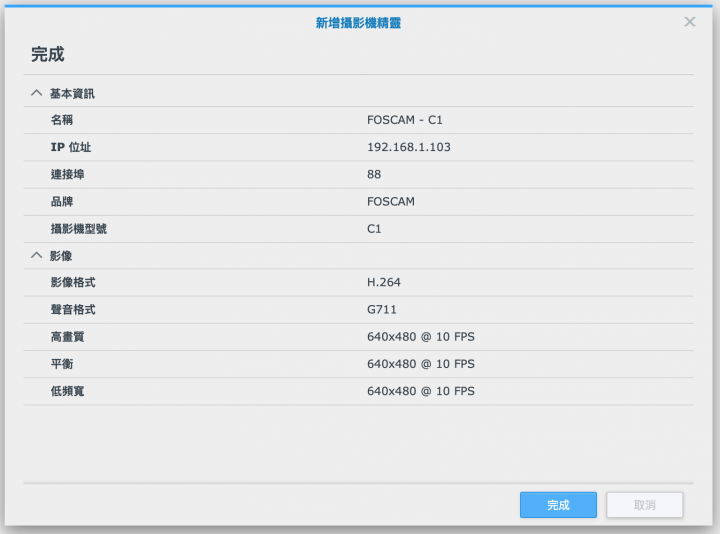

   接著按下一步可以看到網路攝影機的設定值與相關資訊,再按完成即可。


   至此回到『網路攝影機』的起始畫面,即可看到網路攝影機的縮圖,以及有一個紅點,代表已經開始在錄影,至此已完成網路攝影機與NAS的連結錄影設定,已開始進行錄影工作。

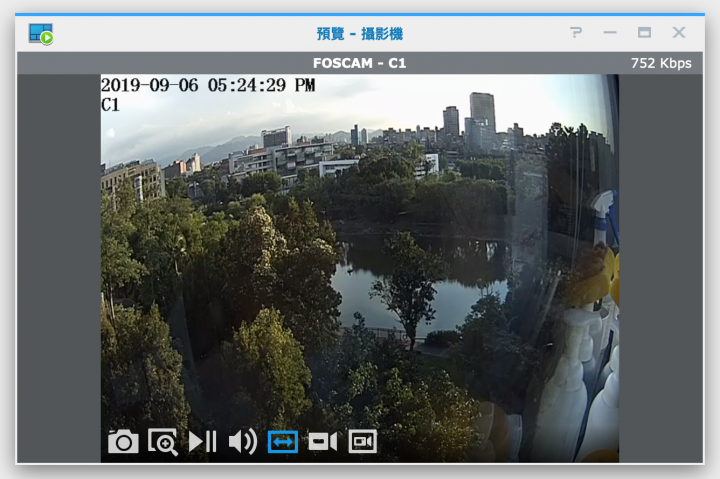

   若是點選縮圖,會另行開啟較大的實際錄影畫面,下方也提供了不少功能。


   往後若是要看即時畫面或是錄影存檔畫面,可以由手機NAS的Foscam app或是NAS的錄影app隨時隨地來觀看,只要有網路,哪怕是在天涯海角,都可以觀看網路攝影機的畫面,跟傳統的監視器錄影設備相比,是不是便利許多?功能也較多,設備的花費以及安裝費用也省不少錢。

結論

   監視與錄影這件事,目的就在於監看與保存影像,在很多生活上的應用都非常實用,比如行車記錄器、防盜保全監視器、醫院照護監看,或是看寶寶長輩監看器…等等,在現代科技發達之賜,很多東西都可以透過便宜的電子設備來完成。
   以往的監視器錄影設備有其限制性與價格偏高,不適合一般家庭使用,限制性也較多,而網路攝影機即是在人類需求以及現在科技的結合下所產生的產品,市場上的產品眾多,選擇性也多,如前面所述其實也不用太慌張,只要想想自己的需求功能、大概的預算,再看看網路上的口碑評價或是測試文,就可以選到適合自己的產品。
   網路攝影機Foscam C1雖然價格不貴,但功能還不少,算是CP值蠻高的機型,除非有其他比如希望鏡頭可以控制轉動或是要更加清晰的畫質,則可以再往上挑選更進階的機型,至於他錄影保存檔案的方式,可以好好考慮,看是只是需要一台能看能錄又便宜,也不需保存太多錄影檔案,那買可以一台網路攝影機輕鬆設定即可派上用場。
但如果考慮到家中各種重要電子檔案保存的長遠規劃,則可以採購NAS來保存重要資料,順便作為網路攝影機的錄影儲存設備,也不需要煩惱錄影機記憶卡是否會容量不夠,或是記憶卡萬一損壞等問題,夠過NAS來儲存一切重要資料,此外,透過磁碟陣列的保護可以避免常見的硬碟突然損壞資料通通不見,或是電腦中毒檔案也種中毒等問題,所以,NAS的添購看似多了一筆花費,但其實是非常值得的投資,當然,它能做的事還不只於這些呢。
