先說明一下我的網路環境:
網 路：SEEDNET FTTB 10M/2M
IP分享器：ASUS RT-N16 + Tomato_v1.28.7428 MIPSR2
以下的VOIP設備全接在IP分享器之後，遇到的問題如下:
1.(ATA-171M)IP→PSTN:使用一切正常.
2.(ATA-171M)IP→IP(ATA-171M):接通後互相聽不到對方聲音.
3.(ATA-171M)IP→IP(ET-22S):接通後互相聽不到對方聲音.
4.(ATA-171M)IP→IP(GDTEL):接通後互相聽不到對方聲音.
奇怪的是,我之前試過其它的VOIP設備(ET-22S、GDTEL)互相通話都是正常的.
AT-171M的設定如下：

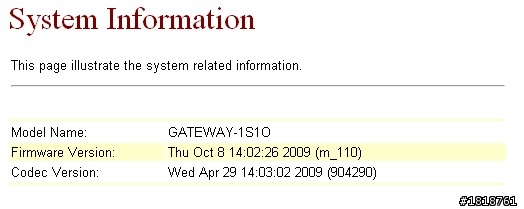

System Information

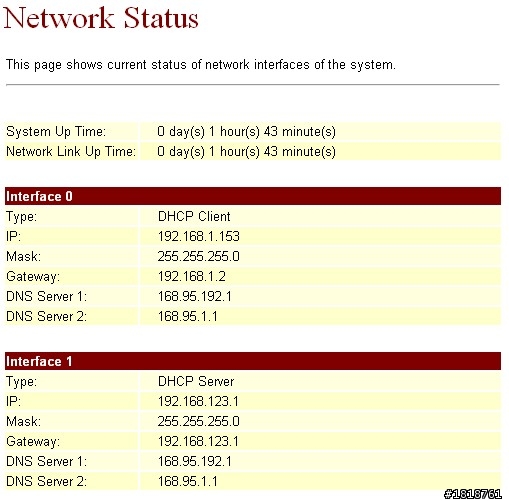

Network Status
WAN Settings
Service Domain Settings

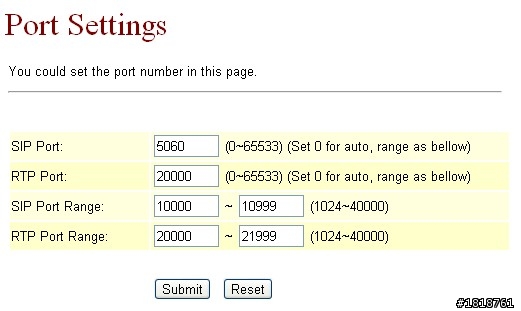

Port Settings

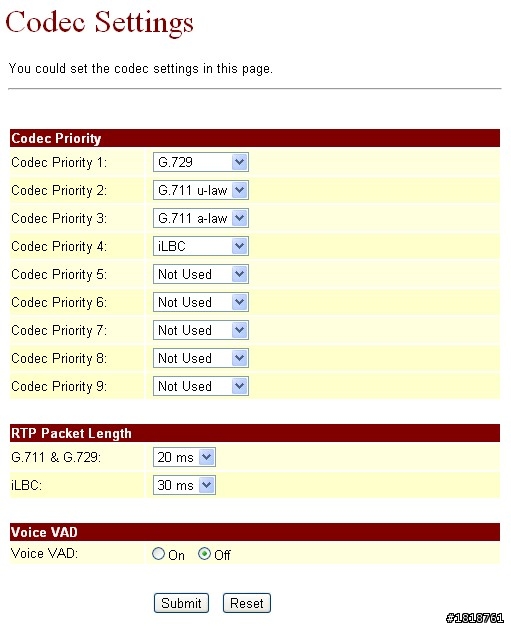

Codec Settings

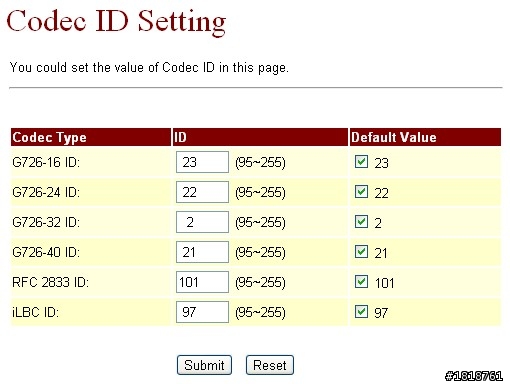

Codec ID Setting

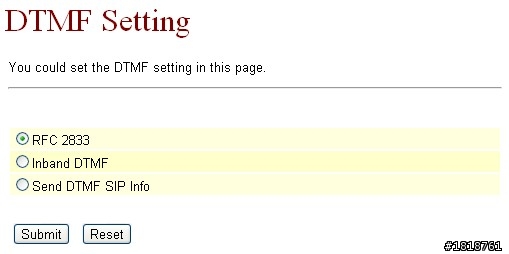

DTMF Setting

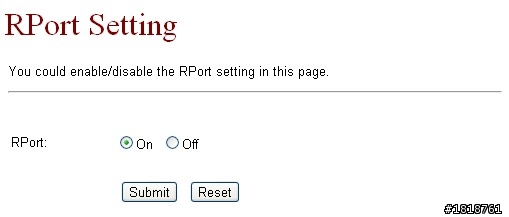

RPort Setting

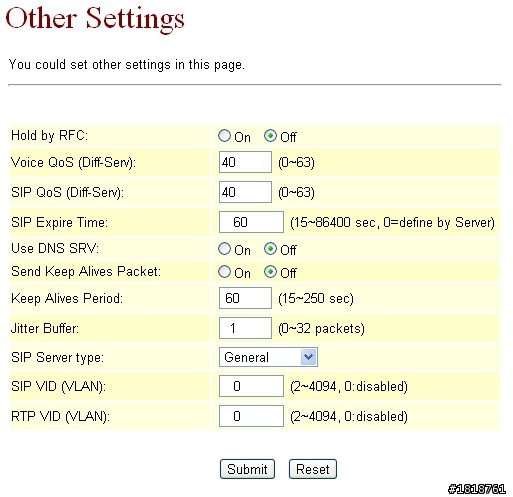

Other Settings

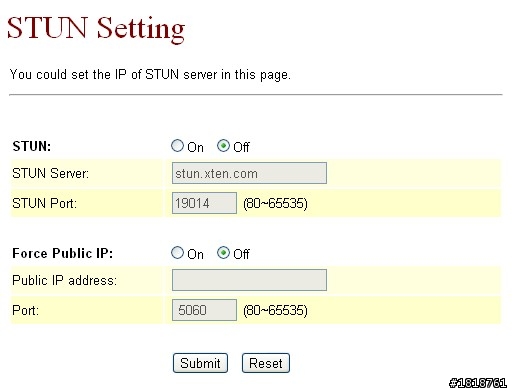

NAT STUN Setting
==========================這是分隔線==============================
99.12.26做了一些測試,情況如下：
1.把一方的ATA-171M移到IP分享器之前(用PPPoE取得Public IP),則雙方都可以正常對談.
2.把雙方的ATA-171M移到IP分享器之前(用PPPoE取得Public IP),則雙方都可以正常對談.
3.用其它VOIP設備和ATA-171M互撥,若有一端有Public IP的話,則雙方都可以正常對談.
4.讓其它VOIP設備和ATA-171M都有Public IP,則雙方都可以正常對談.
5.把VOIP設備對映的Private IP開DMZ對映,和Public IP有同樣的結果(可惜DMZ只是只能指向單一IP).
目前的結論：要和ATA-171M通話的VOIP設備至少有一方不能放在NAT後方?
==========================這是分隔線==============================
99.12.27做了一些測試,情況如下：
1.在ATA-171M的Phone Book設定對方的Name@IP(Private IP,Ex:111@192.168.1.100)Call 111#,則雙方都可以正常對談.
2.在ATA-171M的Phone Book設定對方的Name@IP(Public IP,Ex:111@123.205.246.100)Call 111#,則無法接通.
目前的結論：兩台ATA-171M在同網堿下的IP CALL可以正常通話
==========================這是分隔線==============================
99.12.28做了一些測試,情況如下：
1.在ATA-171M上開STUN ON無效,設Proxy Server無效.
2.在IP分享器上設定通訊埠轉送設定(Port Forwarding),無效.
3.在IP分享器上設定觸發式通訊埠轉送(Triggered Port Forwarding),無效.
唉!我投降了,只好把它移到IP分享器前去用了,
移一台出去Public IP之後發現可以正常通話了.
目前的結論：兩組[ATA-171M+ipbb]要能正常通話的話,至少其中一組需要是Public IP.
==========================這是分隔線==============================
99.12.29
※目前發現二台以上(含二台)VOIP設備(ipbb)在同一NAT下使用會有問題,時好時壞,奇怪的是我之前試過是可以的,現在和之前的差異是換過IP分享器(Edimax BR-6424N→ASUS RT-N16),我想問題可能與它脫離不了關係,有空的話我再來實驗看看.
==========================這是分隔線=============================
99.12.30做了一些測試,情況如下：
今天把IP分享器由現役中的ASUS RT-N16(Tomato)換回原來的Edimax BR-6424N(WISP)後發現：
在同一NAT下的所有VOIP(ipbb)設備全都工作正常了,終於真象大白...
原來問題不是在ATA-171M上,也不是ipbb,竟是出在RT-N16這台IP分享器上.
所以,主題所發問的問題,我自己已經找到答案了,我原始貼的圖就是設定的方法.
但是,問題找到了,接下來要怎麼解決才是該傷腦筋的地方
所以現在新的問題是:
ASUS RT-N16 + Tomato_v1.28.7428 MIPSR2
該如何設定才能讓LAN下超過2台的SIP Phone(ipbb)互Call正常.
