1~查看壁座的接法,是否有依照規範接上,接腳顏色的部份請參照第二張圖示的顏色~
每家的keystone(資訊插座),排列方式不盡相同,依照顏色接上即可,但需注意您是採568A還是568B的做法,兩頭做法建議是一樣~

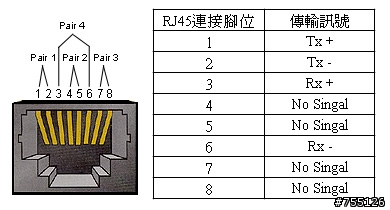

2~RJ45接頭看看是否如下圖示排列,如不是請改接~

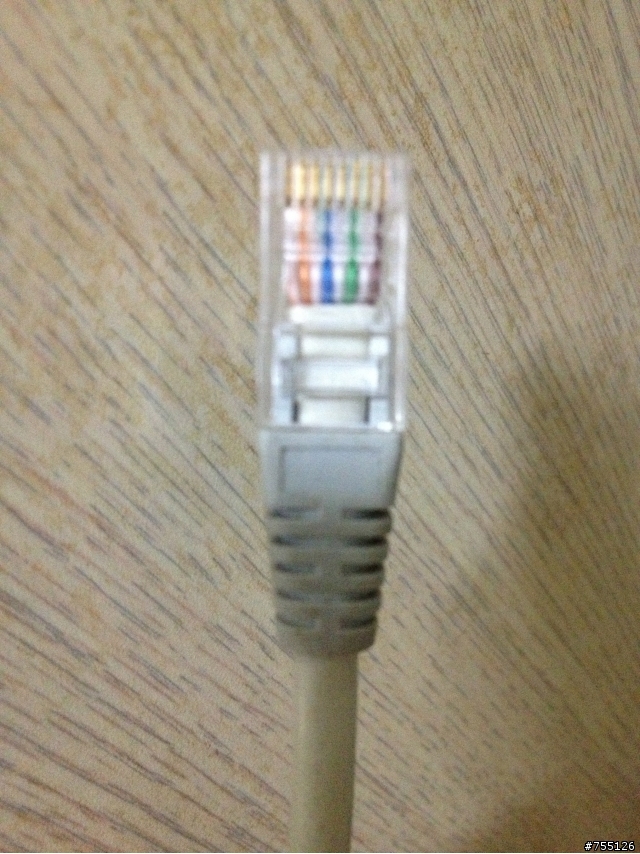

完成圖如下(RJ45的頭底下是護套,可有可無,這是CAT5e的做法,CAT6也是一樣,腳位有高低分的就是CAT6,平的就是CAT5e~被覆(就是灰色的皮)的部份一定要如實壓進去,這樣會撐比較久,如被覆的部份沒壓進去RJ45的話,久了後,容易造成接觸不良~裸線(就是有顏色)的部份,整平排列完成後,長度留0.8cm,剪去多餘的線,這樣就可以順利壓接完成~
題外話~
許多人對 Kbps、KB、Mbps 等速度單位有所誤解，以下簡單解釋一下所謂的1.5M、3M、6M 如何計算。所謂 1.5M 寬頻，其實是指 1.5Mbps (bits persecond)，亦即 1.5 x 1024 / 8 = 192KB/sec，但這只是理論上的速度，實際上則要再扣約 12% 的 Ethernet Header, IP Header, TCP Header,ATM Header 等控制訊號，故其傳輸速度上限應為 169KB/sec 左右。
在傳輸單位的寫法上，B 和 b 分別代表 Bytes 和 bits，兩者的定義是不同的，千萬不要混淆。
1 Byte = 8 bits
1 Kb = 1024 bits
1 KB = 1024 bytes
1 Mb = 1024 Kb
1 MB = 1024 KB
寬頻最高下載理論值：
1.5 M = 169 KB/s
3 M = 338 KB/s
6 M = 676 KB/s
10 M = 1126 KB/s
如上述的換算法得知~
現在的ADSL網路到了100Mbps,和現用的100Mbps的HUB頻寬不都一樣嗎?
為何一定要換成GIGA的設備呢???
不換成giga的IP分享器是因為WAN Port的頻寬不是100Mbps,而是50Mbps或更低,(早期IP分享器),所以申請100M的ADSL是浪費頻寬,購買IP分享器是要去注意WAN Port頻寬而不是LAN Port的頻寬~之前廠商大都標榜GIGA的頻寬,但很多都是指LAN Port的頻寬,現在的大部份都有標示WAN Port的頻寬了~
再者,ISP業者雖標榜100M,但實際上也只給到80%的頻寬而已,除非您是住電信機房旁邊,那就另當別論="=,實際上東扣扣西扣扣,實際上頻寬絕對沒這麼多~
線材的好壞對於資料上的傳輸上還是有差的,小弟個人的實驗結果如下:
長度一樣是3M,設備都一樣,LAN Port都是同一個.NAS上的檔案都是同一個,
約4.37G,系統都是抓到GIGA的頻寬~
CAT5e UTP網路線 水晶頭AMP CAT5e 24AWG的線材,檔案傳輸約30~40MB/s
CAT5e FTP網路線 水晶頭CAT6 24AWG的線材,檔案傳輸約35~45MB/s
CAT6 網路線 水晶頭CAT6 23AWG的線材,檔案傳輸約65~75MB/s
原則上AWG數字越低,銅線線徑越粗,傳導能力越好,單蕊線又比多芯線傳導能力好~
簡單分辨的方式,線比較軟的就是多芯線,如IP分享器所附的線即是,單芯線則較硬~
amadegx wrote:
事情是這樣的，小弟家...(恕刪)
其實大家都迷思在速度的觀念上了,如果只是上網,區網只是偶而傳一下檔案,根本不需要Giga LAN.
不過線的品質會影響到網路卡在判定速度的基準,線太爛網路卡就會把速度鎖在100Mbps.
yeu007 wrote:
其實大家都迷思在速度...(恕刪)
其實就是在區網上面才更需要講究速度
試想您用NAS跑eMule或是BT下載了一片藍光等級的高清無馬片
透過網路在自己的電腦上播放,而現在的高清片(1920*1080)
所需的資料流量往往超過80Mbit/sec 這時您要是用100Mbit/sec的網路
只要有人"ping"一下您的電腦,就可以明顯看到累格
甚至不需外界干擾,因為Windows 對網路頻寬的利用率本來就不算太高
(似乎有保留部分頻寬)這時您就知道Gigabit 的好了
yeu007 wrote:
不過線的品質會影響到網路卡在判定速度的基準,線太爛網路卡就會把速度鎖在100Mbps.(恕刪)
線的品質,對速度的影響並不是在於被"鎖定"再較低等級
而是傳輸中容易出錯,一但出錯需要重傳,重傳多了自然速度受影響
一般的網路線,影響最大的特性就是"阻抗"
理想的ethernet網路線,在各種頻率,長度下阻抗都要維持在"100ohm"
如果不是這個阻抗,傳輸效果就會受到影響
所以網路線會限制長度(100米),這也是一部分原因,因為不會有"理想"的網路線
cat3~4~5~5e~6~6e 其實都是基於這個阻抗去"擴展"適用的頻帶,以容納更高的網路
傳輸量
至於連線速度會被"鎖定"在較低等級,絕大部分應該都是線頭接錯啦
真的是感謝各位熱心的回覆
原本以為我發錯板，應該沒什麼人要理我了
不好意思因為大家真的太熱情，一個一個回覆感謝之情太占版面
小弟只好在這裡統一致謝(鞠躬)
另，關於許多人提供完整的知識小弟非常感謝
也可供日後有人遇到類似的問題時可以參考
但我真的已經確定過網卡和HUB都沒有問題囉
我的HUB用的是MikroTik Router 750GL WAN、LAN都是GIGA PORT
我也試過直接把750GL拿到電腦旁邊直插一條cat 6線，1Gbps沒有問題唷
而綜合以上各位大大的意見，幾乎已經可以肯定是水晶頭出了問題囉
除非是拉線過程真的造成破損...但邏輯上來說不太合理，因為最遠的那間是正常的...
現在的問題就是剩下我色盲(誤)，根本看不出來頭到底哪裡錯了
不過我是覺得正常的那條跟其他條長得不太一樣啦...最左邊好像不是白的(歪頭)
目前正在尋找專業人士幫忙中>"<
再次感謝各位熱心幫忙!
vince0928 wrote:
所以發文講說用一般的UTP CAT 5e可以跑到1G, 我覺得不是不行但會不穩定
照1000Base-T規格是cat.5就可以100米, 5e已經是超規了
1000Base-TX才需要cat.6
這爛線測試已經po過很多次了...
