[分享]海康NVR DS-7108N-SN/P心得 (第42頁)

pipihihi

pipihihi
個人積分：34分
文章編號：59094662

34分

411樓

2016-02-02 12:54

geneo99 wrote:
感謝 iaban大...(恕刪)

方法三：

從POE Switch 拉一條網路線到 IPCAM 附近，

裝上RJ451分二接頭($100內) 這時候應該變成兩條網路線都有帶電

一條給 POE IPCAM
一條經過 POE 供電分離模塊再將 5.5/2.1 插頭接入拾音器電源

2/2晚上

方法四：

從POE Switch 拉一條網路線到 IPCAM 附近，

經過 POE 供電分離模塊網路線接 IPCAM

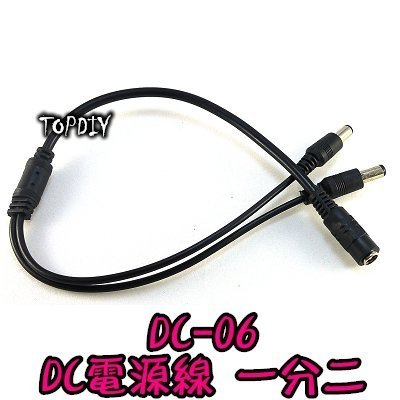

將 5.5/2.1 插頭接入DC電源線一分二($50內)

然後電源線
一條給 POE IPCAM 供電
一條給拾音器

以上應該是可行的..但實際與理論不一定相同
出事別找我

iaban

iaban
個人積分：11分
文章編號：59096086

11分

412樓

2016-02-02 14:54

pipihihi wrote:
方法三：從POE S...(恕刪)

理論上可行，實際上不要搞自己比較好，
要確定自己的IPC電源跑哪幾對線上買分離器時要買跑相同的。買錯要嘛不會過電，要嘛電亂跳打死IPC。
另外就是也不確定poe switch同時接收到兩個請求供電訊號會發生啥事。
還有單port 15W最大供電的問題，IPC大概都吃6-9W那個轉換損耗大概是1W，也就是只剩6W不到可以用，6W就是12V0.5a而已，這還沒算上線損……
當然瓦數問題可以經由換成25W或是30W switch來解決，但是一樣有前面兩點的問題，其實那個分離器本來就是設計給無poe功能的IPC用的可以讓那種camera也只用一條線達成數據+供電…

geneo99

geneo99
個人積分：813分
文章編號：59102321

813分

413樓

2016-02-03 2:57

pipihihi wrote:
方法三：從POE Switch...(恕刪)

感謝 pipihihi 大的方法四提醒....

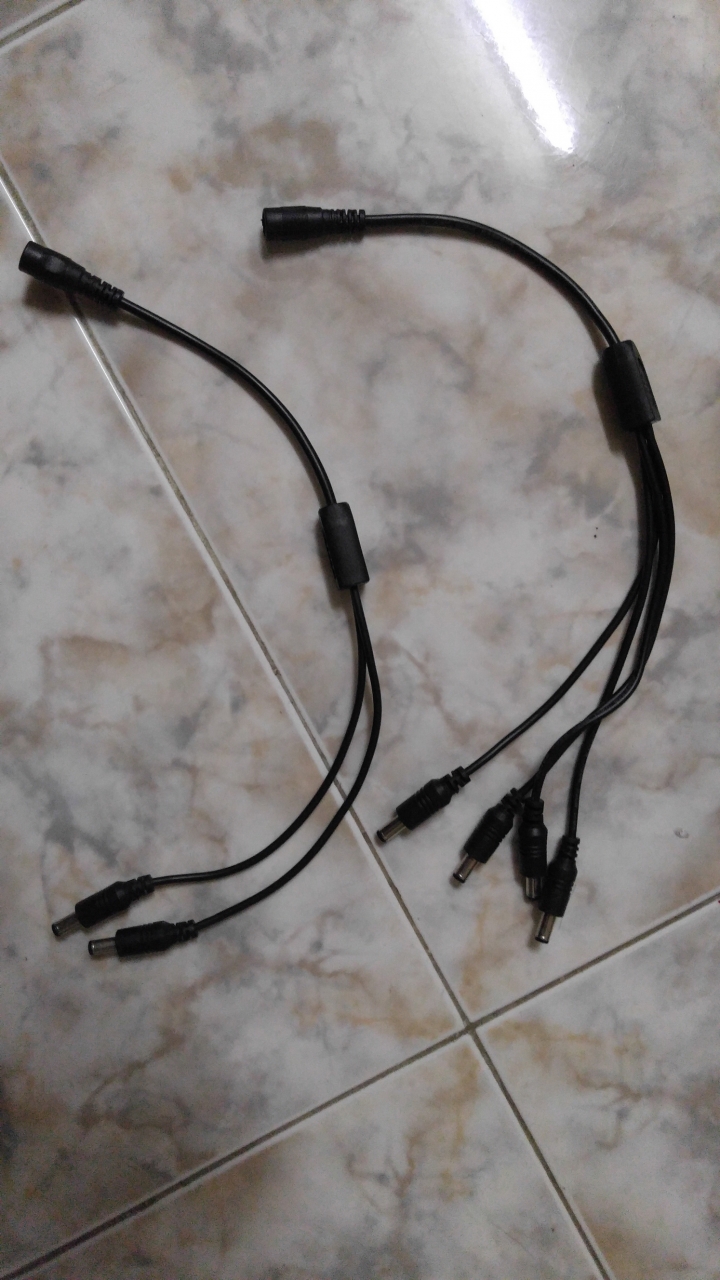

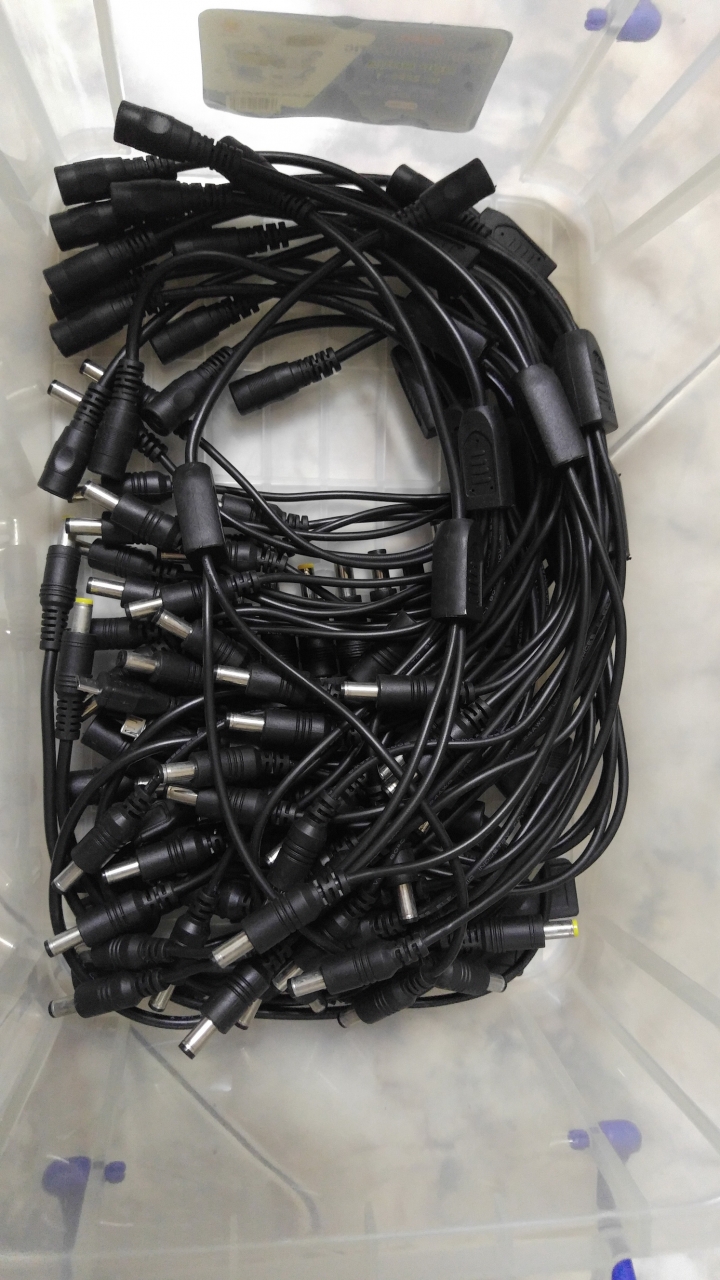

這種一轉二或是一轉四去年小弟有在充電 18650電池時，有買好幾條...

可惜就差手中沒有 POE 供電分離模塊....

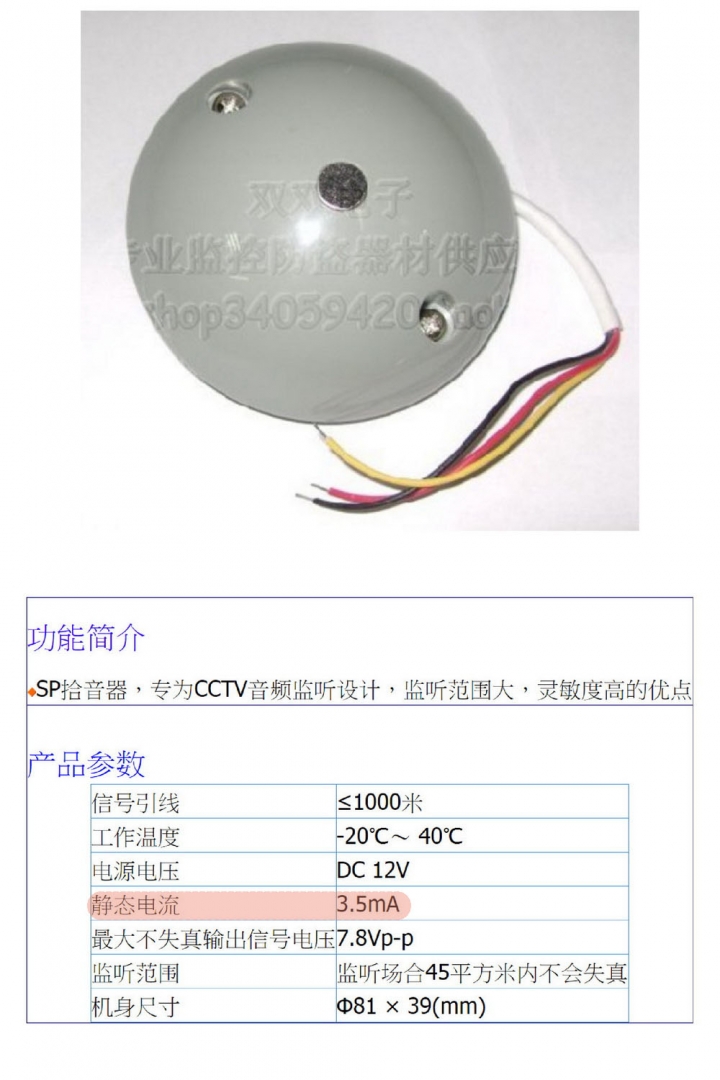

拾音器規格：

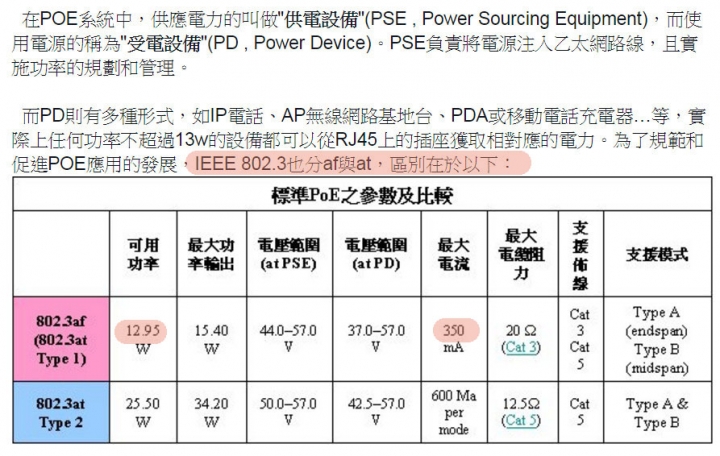

POE規範 IEEE 802.3"af" 的功率較小，將電源一分二分別給 IPC 和拾音器可行性應該很高！
因為拾音器似乎不會吃太多電源....

日後 POE規範 IEEE 802.3"at" 功率加大一倍多，將電源一分二應該綽綽有餘 ....

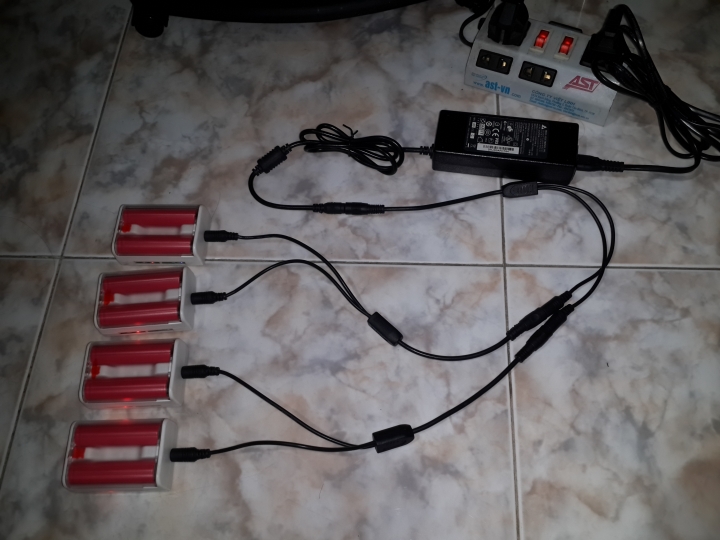

目前正在使用的一分四充電 4顆 18650 電池

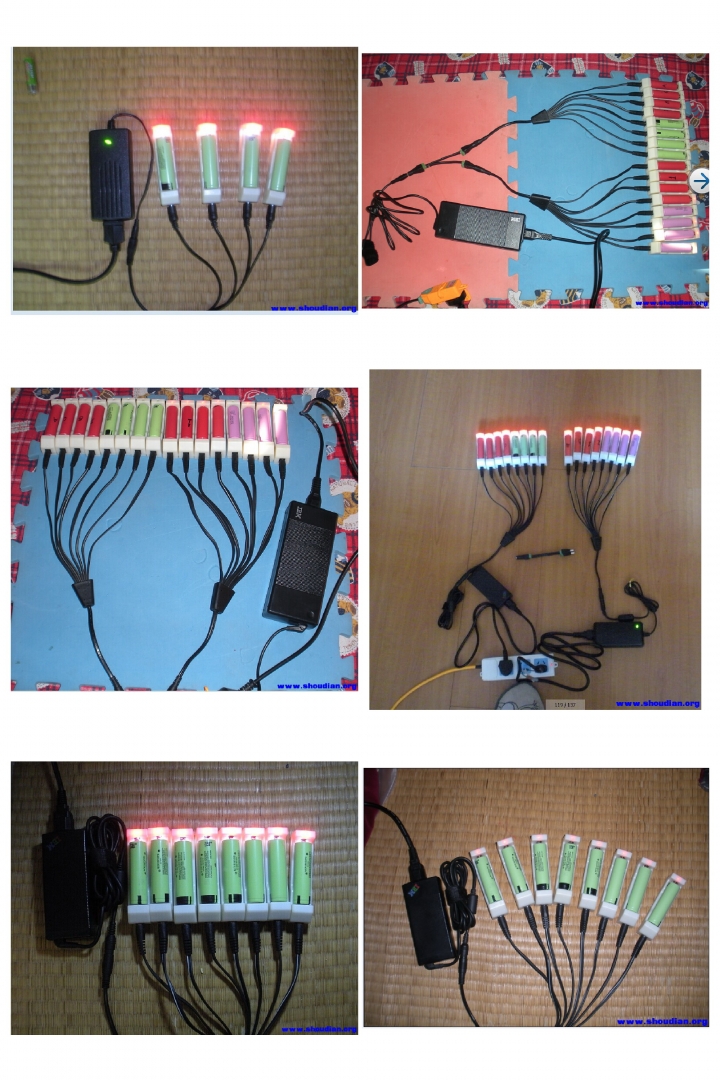

以下是先前在網路看到抓下來的圖片 ....

geneo99

geneo99
個人積分：813分
文章編號：59102347

813分

414樓

2016-02-03 3:12

iaban wrote:
理論上可行，實際上...(恕刪)

連接 POE switch 過來的網線後，IPCAM 的 DC12V-in 就沒用到了，

但是用三用電錶一量DC12V-in，剛好有 12V 電壓，只是這個 DC12V-in 的電，

是否可以用轉接頭，變成 DC12V-out 餵給拾音器...其實小弟一直很想嘗試

但是又怕 "相拉電" ，造成 IPCAM 掛掉，但是看拾音器所需電流這麼小，

甚至還有 "無源拾音器" ... 只是價格比較貴...

只能先忍一下了，再爬文看看是否有人這樣轉接成功....

POE switch 的 Port 很寶貴，所以小弟覺得一支 "IPCAM + 拾音器" 如果拉兩條網線，

就浪費掉一個 POE port 了....

所以如果可以用一條網線，搞定 "POE IPCAM+拾音器" ，那就更完美了！！

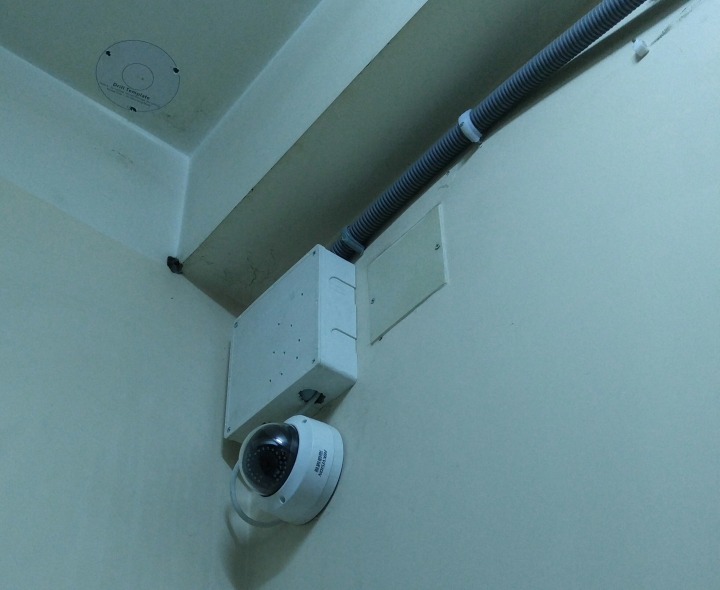

目前暫時先用 DC12V/2A 變壓器給拾音器使用，但是變壓器體積較大，

變壓器和拾音器放進電氣盒有點擠，但還是放得下....

iaban

iaban
個人積分：11分
文章編號：59103627

11分

415樓

2016-02-03 9:34

geneo99 wrote:
連接 POE swi...(恕刪)

既然那拾音器只吃0.5W都不到，那你想接那個IPC的12V頭，我想應該不會發生啥問題。
因為48V POE進去IPC它也是得先轉成12V再給後端，既然量了有電就是轉換之後也有路過12V的頭，但是也不知道那個12V頭的負極開路斷路怎麼設計的，也許還是得拆開看看電路比較保險。。

aeonian_love

aeonian_love
個人積分：0分
文章編號：59152513

0分

416樓

2016-02-09 3:15

請問一下我購買的主機ds-7104 hgh-f1/n和DS-2CE56D1T-IT3鏡頭，為什麼接上去會沒有畫面？可是拿其他鏡頭接主機卻有畫面呢？

tacomouse

tacomouse
個人積分：55分
文章編號：59154824

55分

417樓

2016-02-09 15:45

aeonian_love wrote:
請問一下我購買的主...(恕刪)

你買這一台主機
ds-7104 hgh-f1/n
只能支援720P

你買的海康威視
DS-2CE56D1T-IT3
1080P同軸高清攝像機
是1080P

海康的規格很多
買不對就要另買主機
或另買CAM

只能做變通了
我也買不對過
所以現在手上有3台海康主機

ethan810

ethan810
個人積分：66分
文章編號：59201483

66分

418樓

2016-02-16 4:28

7104N-SN/P真的只能支援到兩隻1080P嗎? 我看淘寶上很多套餐都用7104N-SN/P然後配到四隻1080P

我目前是訂7104N-SN/P+2隻1080P 因為想說目前只有兩處需要用到攝影機但未來有可能會再增購若真的無法搭到2隻1080P的話我之後再考慮把主機也換掉好了!

iaban

iaban
個人積分：11分
文章編號：59209604

11分

419樓

2016-02-16 21:33

ethan810 wrote:
7104N-SN/P...(恕刪)

根據規格書，4路這台它的總接入頻寬為25mbps，如果先不算子碼流來講，
你要接上四台1080p的機器，每一台的主碼流最高只能設成6mbps的啦，

所以接四台應該可以吧，除非你塞滿25mbps，不然應該都不會有事.
不過它只能裝一顆4T的硬碟，塞滿25mbps你的錄影時間會小於15天啊..

geneo99

geneo99
個人積分：813分
文章編號：59210534

813分

420樓

2016-02-16 23:09

iaban wrote:
你貼的兩種，一種是...(恕刪)

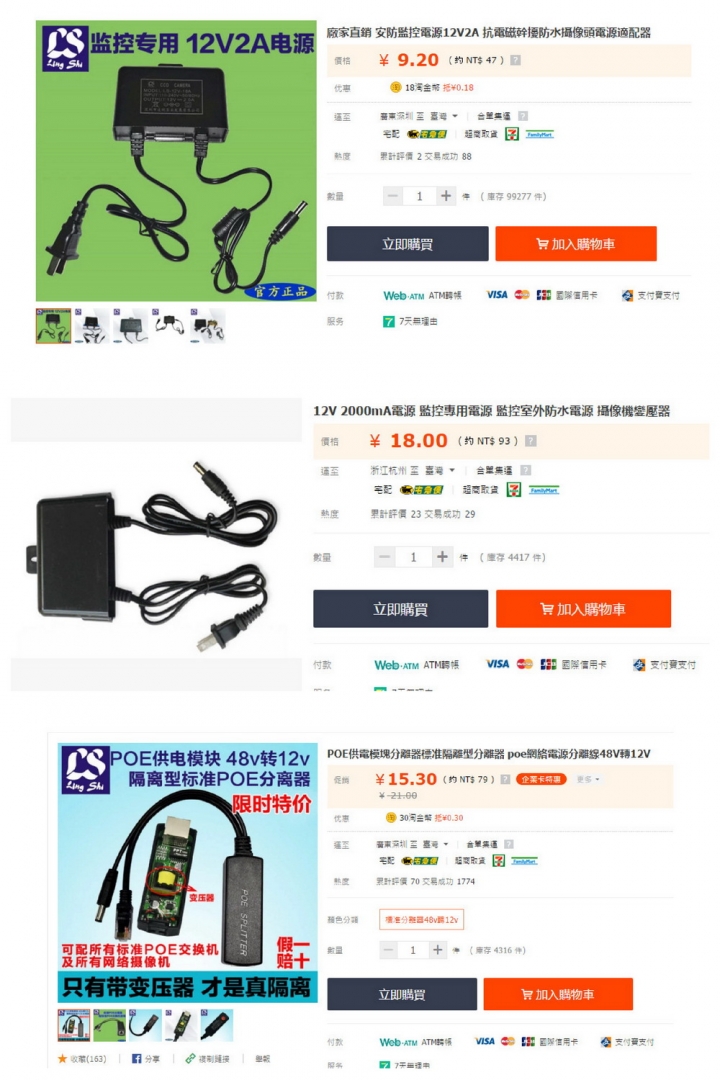

如果買 "POE48V轉100mbps LAN+DC12V輸出" + "一分二電源線"

應該可以一條網路線搞定 "IPCAM + 拾音器"

下次再買回來試看看，這樣就不用在小小的電氣箱塞入一個 DC12V 輸出變壓器了...

不過 POE 供電模塊分離器的價格和變壓器 DC12V 輸出價格快差不多了，

考量日後萬一故障，零件取得難易度，可能還是用變壓器會比較方便一點....
