如何更換電話資訊插座?

wftsai

wftsai
個人積分：4分
文章編號：26448746

4分

樓主

2011-03-12 1:24

請教達人：

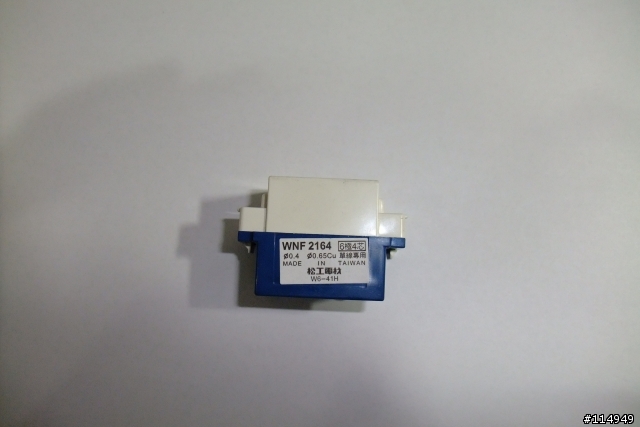

最近想更換家中電話資訊插座，將原本管路中的電話線拉出4芯，買了國際牌星光埋入式電話插座~NF2164W(6極4芯)，不知如何安裝，請協助提供安裝說明，謝謝!

如何更換電話資訊插座?

2011-03-12 1:24 發佈

文章關鍵字電話資訊插座

un3354

un3354
個人積分：8672分
文章編號：26448957

8672分

2樓

2011-03-12 1:42

以我猜測，4芯好像是 2進2出，

拿出測線器，找另一端正常，2邊測，就能解決了！

wftsai

wftsai
個人積分：4分
文章編號：26452411

4分

樓主

2011-03-12 10:59

我是知道這4芯配線對應的顏色紅、綠、黃、黑，而是不知如何將線接上NF2164W電話插座?

暗夜審判者

暗夜審判者
個人積分：904分
文章編號：26453881

904分

4樓

2011-03-12 12:44

要用打線器啦

話說這種座要用打線器的好還是鎖螺絲的阿

這次改版簡直是濫到翻濫到底

un3354

un3354
個人積分：8672分
文章編號：26523709

8672分

5樓

2011-03-15 19:41

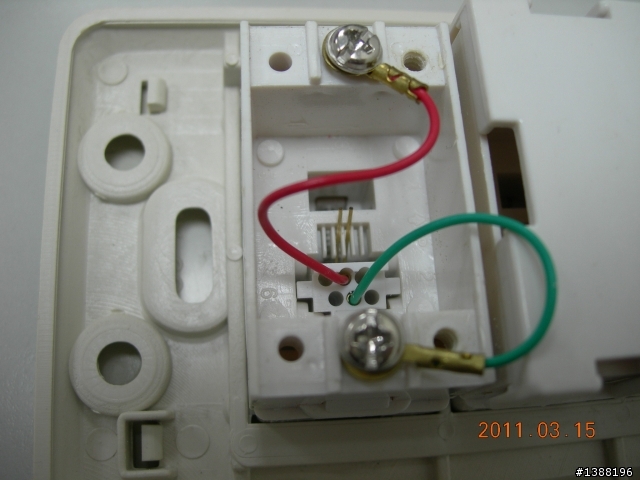

參考舊式的接線座！

1515151515151515

vaper

vaper
個人積分：174分
文章編號：26553233

174分

6樓

2011-03-16 22:57

暗夜審判者 wrote:
要用打線器啦...
(恕刪)

不是很了解的話...勿亂引導...這不是網路插座

這種是直接插入電線卡住即可(像電源插座一樣)，而中間的卡榫鬆開才可拉出，很方便的插座，但也有點貴...(插線和鎖螺絲在電話傳輸來講，根本沒差，只有曝不曝露的氧化問題)

不過普通適合插入這種孔的線，是使用終端用的"黑紅綠黃"那種較粗電話線才能穩穩插入，不致鬆脫
(所以應該可以推測這個插座本來沒有電話孔？因為你拉出的那四條是幹線)

最好用電話線先接到這插座，然後再連接到你接出來的幹線上
如果該線插入後能緊緊咬住，那就直接上吧！

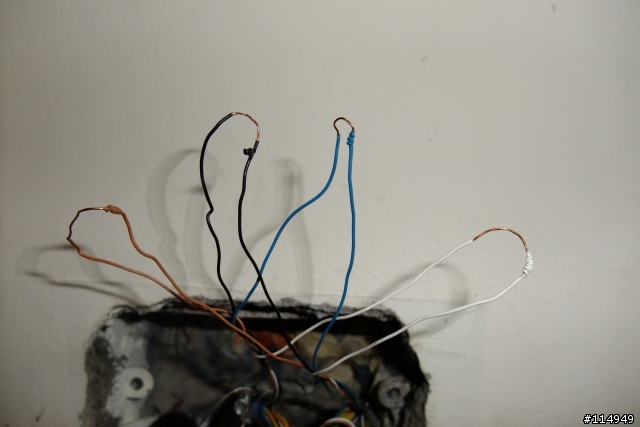

(話說你工好細，居然能從中把線皮剝開，銅線卻沒斷...雖然有的銅線已凹到不像話了)

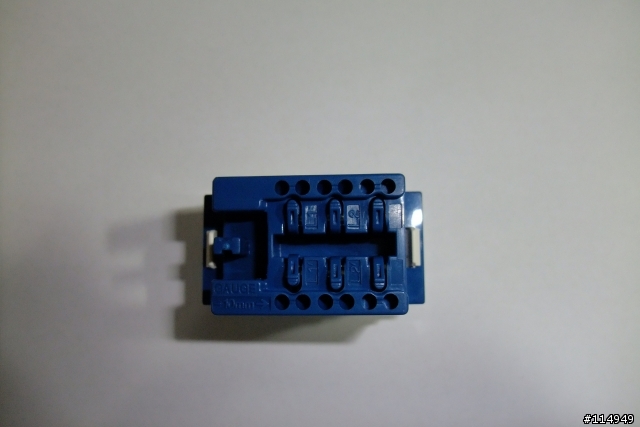

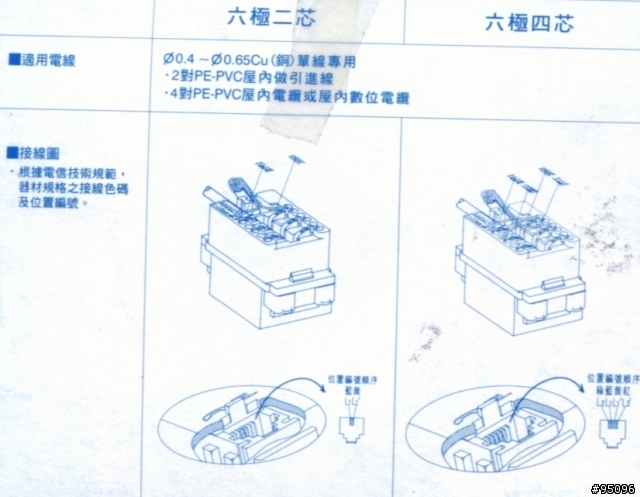

從網路上找到這圖片，可以發現背後孔位左右兩排第一對即是L1(對應前端的中間兩pin)，接續而下即是另外的L2(另外兩pin)，能作用的孔只有四孔，其他的孔都沒用...

1.如果是總機系統，那就要接四線，L1接電話端，L2接電源端(總機系統的四線，中間二線電話，旁邊二線電源)
2.如果是普通電話，那就只要接兩線，接在L1上即可

至於你拉出的四條線另一端接的是什麼訊號，那就要你自己去查了...(通常這才是頭大的地方)

http://absee.com.tw/Ref.asp?uRef=114460

62chaokai

62chaokai
個人積分：351分
文章編號：26557403

351分

7樓

2011-03-17 2:31

wftsai wrote:
國際牌星光埋入式電話插座~NF2164W(6極4芯)...(恕刪)

樓主型號應該是少打字了。

我來幫忙更正與補充，常用的型號如下：
WNF2162W　　　電話插座 (6極2芯)
WNF2164W　　　電話插座 (6極4芯)
WNF2262W　　　電話雙插座 (6極2芯)
WNF2264W　　　電話雙插座 (6極4芯)

暗夜審判者

暗夜審判者
個人積分：904分
文章編號：26557977

904分

8樓

2011-03-17 5:56

vaper wrote:
不是很了解的話......(恕刪)

我沒說是網路插座喔

這的確不是要打線器的那種

這種好東西我竟然沒發現@@

話說這種的有可以裝入3M面板的嗎
3M的電話座要打線器不好用

這次改版簡直是濫到翻濫到底

lenbo

lenbo
個人積分：112分
文章編號：26563952

112分

9樓

2011-03-17 12:38

我都是直接用RJ-45網路用的資訊插座來當電話插座用也~
只要記得把有訊號的兩條線打在中間的位置上就可以了，
RJ-11的電話線也插得進去哦！

暗夜審判者

暗夜審判者
個人積分：904分
文章編號：26565591

904分

10樓

2011-03-17 13:48

rj-11市一般電話線接頭嗎

我試過塞不進去RJ-45的洞耶
