[開箱] Agilent安捷倫 E3633A 200W 電源供應器

直流電源供應器是電子工程師在實驗室常見儀器，在學校最常見 0~30A與最大3A雙輸出配置的產品，而為了高端開發需求這樣的配置變的不夠使用。今天開箱的Agilent安捷倫 E3633A 200W 電源供應器具有兩段輸出，在0~8V可以輸出到20A或0~20V輸出到10A，除了功率加大外還有一些方便使用的功能~

安捷倫 E3633A 原廠連結

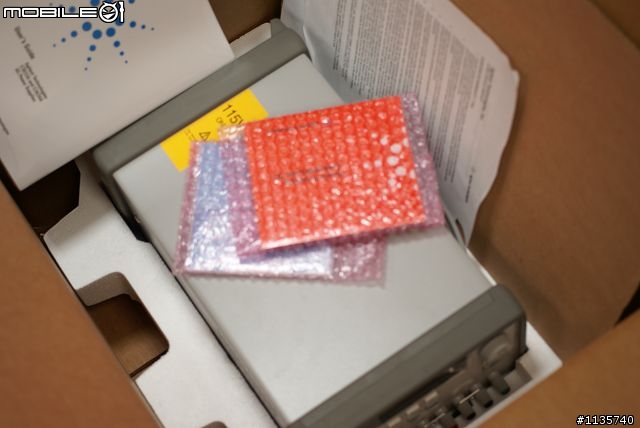

儀器的外箱都很樸素，畢竟這並不是放在賣場架上選購的商品，不需要華麗的包裝。


這次買的是代理商的展示機，看起來狀況算相當良好。

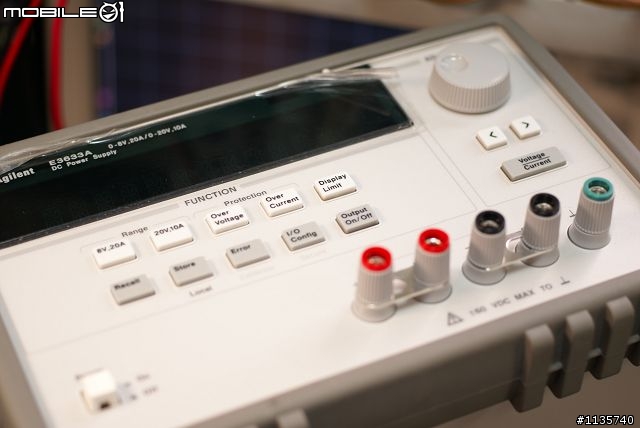

儀器類的產品設計使用年限很長，面板按鈕設計以耐用為主。

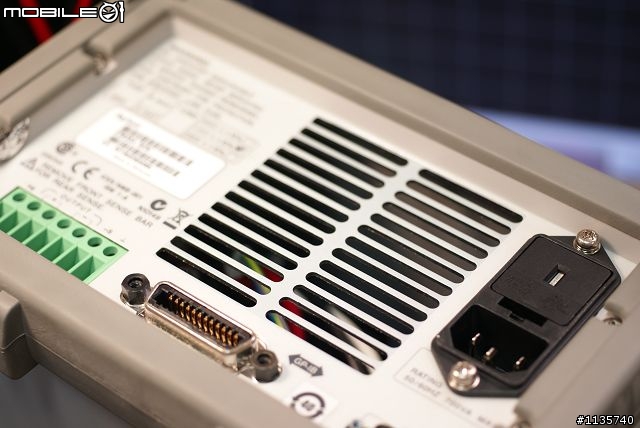

後方有散熱孔與印表機平行阜接頭，此為連接到電腦進行可程式化電源控制用，指令用法在手冊內有說明，需要自行編寫程式來進行控制。


為了配合其強大的電流輸出，準備了特粗的音響用喇叭線來進行連接，而需要準備一隊粗線(電源輸出大電流使用)與一對細線（檢測裝置電壓用）

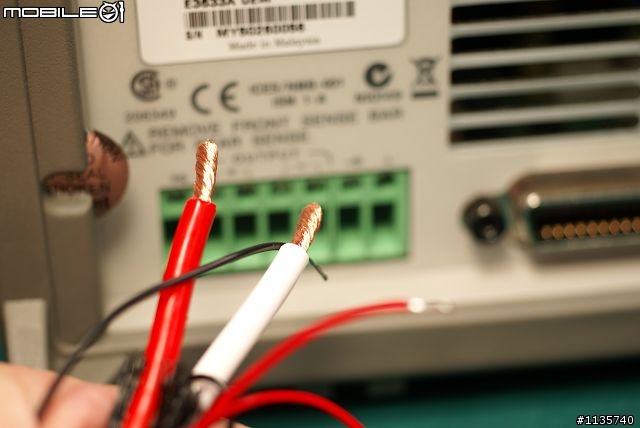

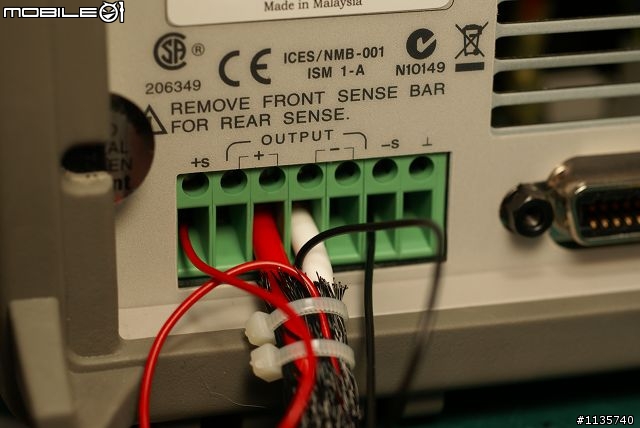

為了方便使用，選擇的由後方端子進行引線連接，+S與-S是用來檢測電壓用的，在大電流下導線兩端會因為導線本身的阻抗而有電壓差的狀況，使得儀器的讀數失準，配置感測線的用意是利用另外一對導線在小電流偵測的狀況下可以精準的讀出另一端的電壓值。

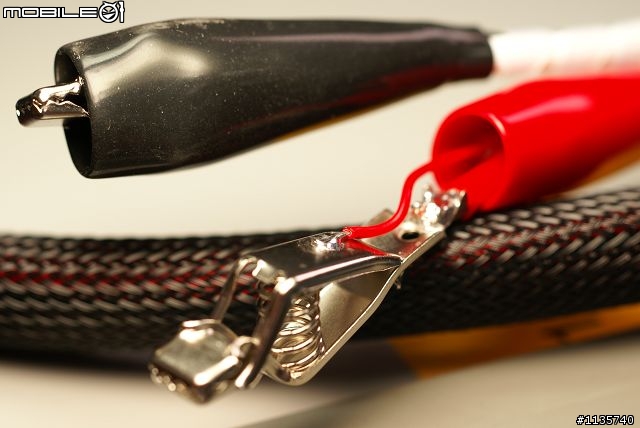

導線的另外一端是準備20A的鱷魚夾焊接，後端粗導線是走大電流推動用，夾具上方細導線是檢測電流所使用，導線在用編織網包覆起來，這些材料都是在光華商圈購買的。

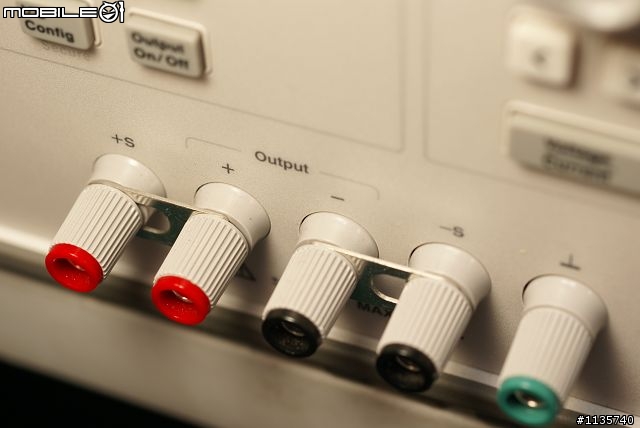

從後方引線記得要將前面板的+S與-S連接鐵片移開。

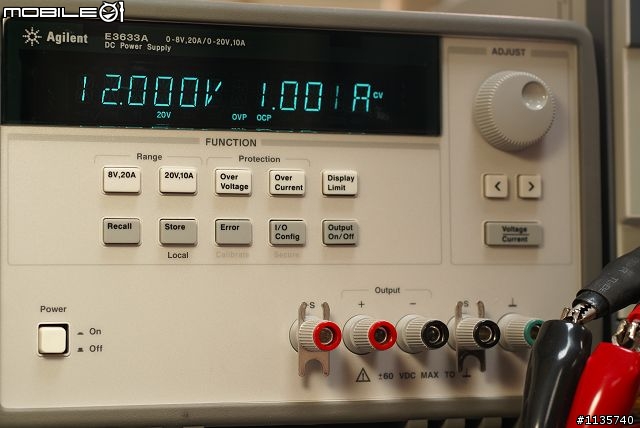

電壓與電流分別可以設定到 1mV與 1mA，純數位控制不會發生在低階產品上轉不出指定電壓的窘況。

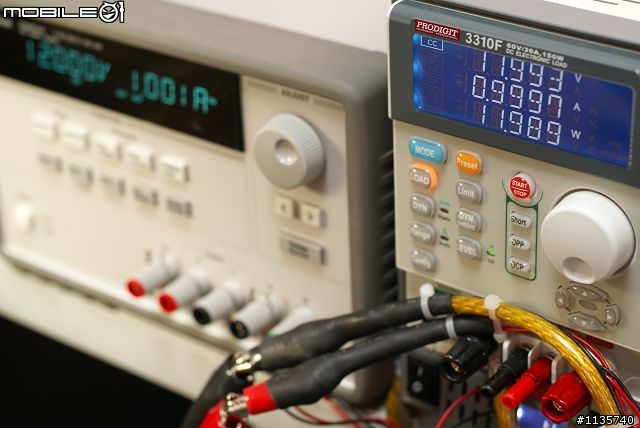

直接連接電子負載測試，可以約略看出整個量測的精度相當不錯，只有些微的損耗在鱷魚夾連接點上。

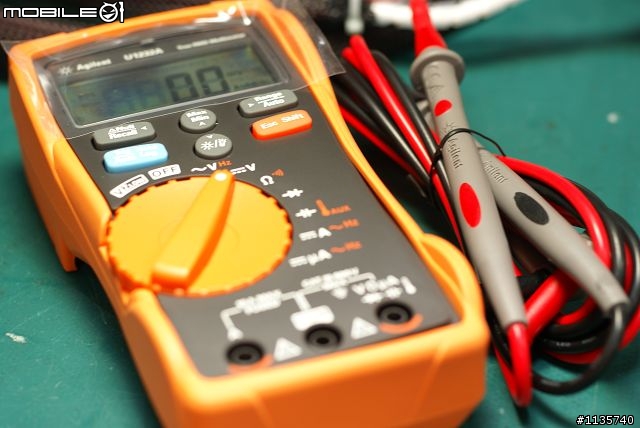

另外還有一個活動贈品-電錶 ， 原廠連結 U1232A 手持式數位萬用電錶

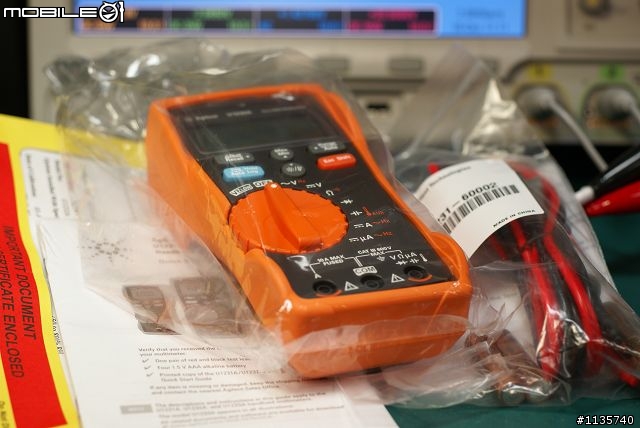

有附電池與測試棒，這台的定位是工業用的。

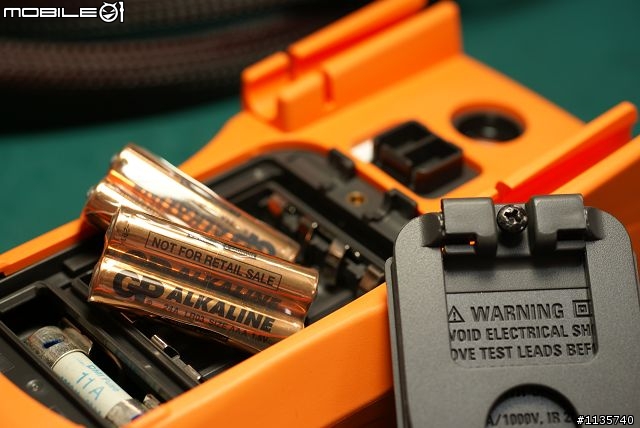

採用電池供電。


實驗室大多都會配用桌上型電錶，手持電錶主要是外出使用。

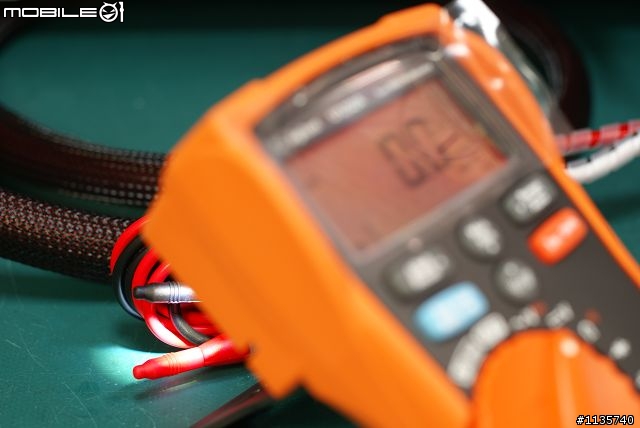

內建LED照明用，看來明顯的是要設計在搶修電力系統方便用。
