一樣是費工又不實用的DIY文
開始是想了解電腦用電的多寡
要串接數位電錶量不太容易
買變電家又怕只用一次就拿去積灰塵
於是做了一個可大略判讀及容易使用的工具
其實這個之前就有做過,不過體積實在太大
這次的完成品比較理想

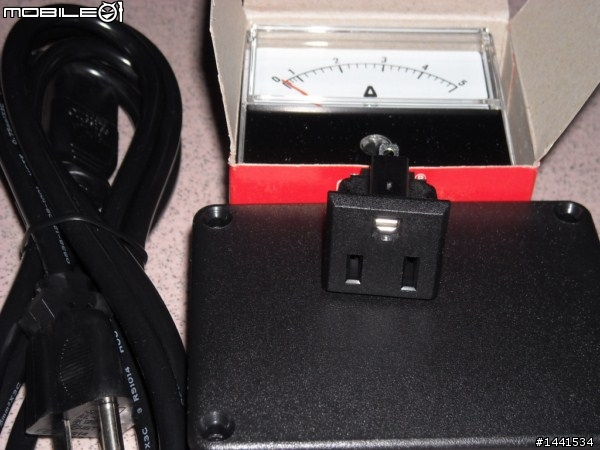

主要材料：電流錶（110）塑膠盒（50）Ｂ型插座（30）電源線（70）
選用類比式錶頭主因是便宜,考慮到使用次數不會太多
買數位錶頭成本會激增,還不如買變電家來的省錢省事
類比式錶頭讀數不易看的精準,想要精準讀數還是考慮數位電錶或變電家
Ｂ型插座...我想這就不用我說了,接地是很重要的(雖然我家沒有
)電源線其實隨手可得,買PSU和螢幕都會有而且不太會耗損
不過我還是把電源線的成本算進去比較好
總合成本約在260元,但還有一些小東西是我本來有
但用量很少所以我沒算進去

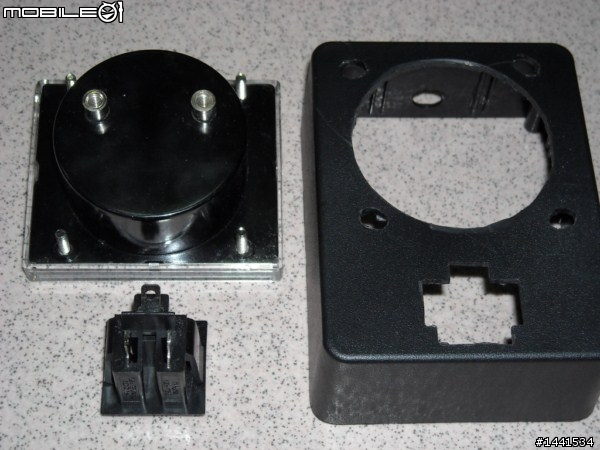

挖洞來安置電流錶和Ｂ型插座,另外使用工具時請注意安全

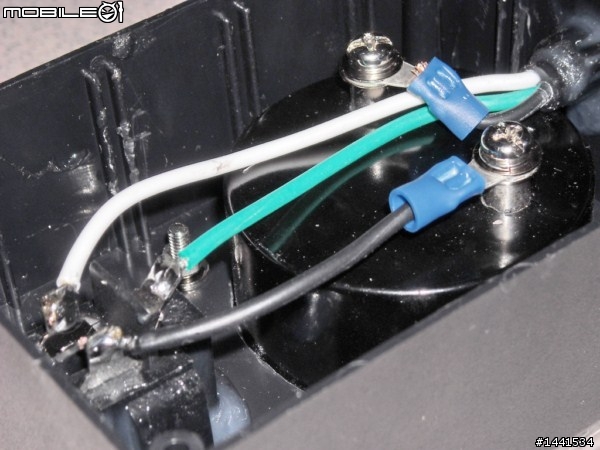

接線很簡單...就是把電流錶串接進去就好了
這條電源線和火線對應的是黑線,所以我將錶串進黑線

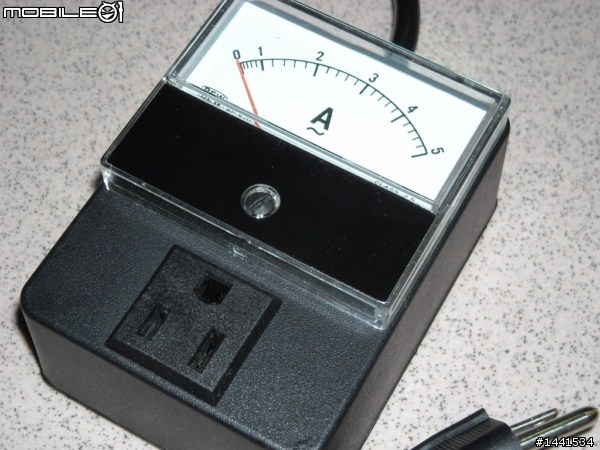

完成品應該不算難看吧...
完成之後還是得要先測試準確性如何
所以準備了數位電錶來比較誤差
250W的燈泡以數位電錶測量得到的讀數為1.97A
大略得出 110X1.97=216.7W 的耗電

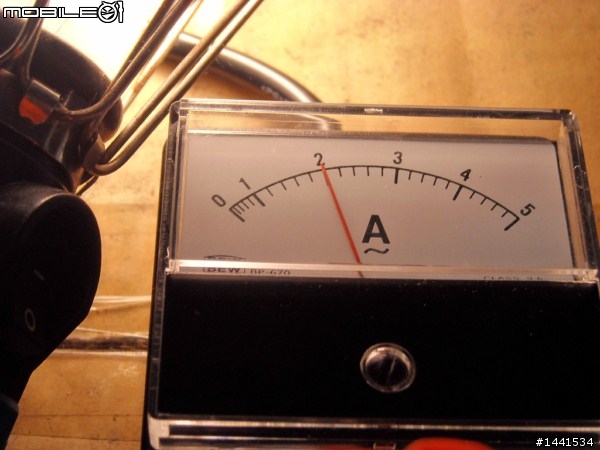

250W的燈泡以電流錶測量得到的讀數約為2A
大略得出 110X2=220W 的耗電,和數位電錶誤差約3.3W
電流錶和數位電錶的讀數沒有相差太多
所以接下來就以電流錶的讀數為主了
配備是E8400.96GSO.RAM*2.HDD*2.FAN*8
PSU為460W 80PLUS-銅牌

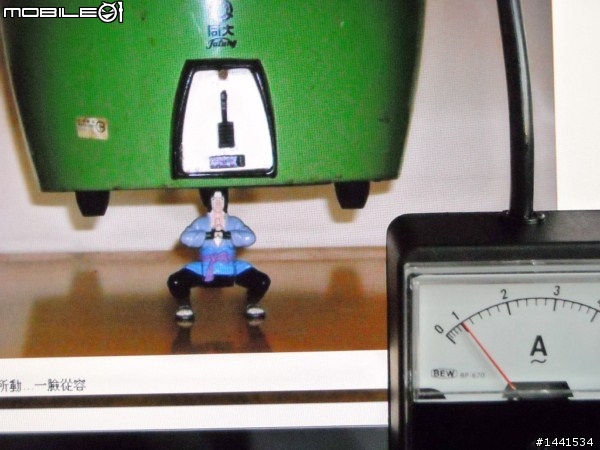

閒置時耗電約在1A稍多一點,直接算1.05A好了
大略得出 110X1.05=115.5W 的耗電
耗電量蠻少的,也難怪圖中的佐Ｏ可以不為所動一臉從容頂著大同電鍋

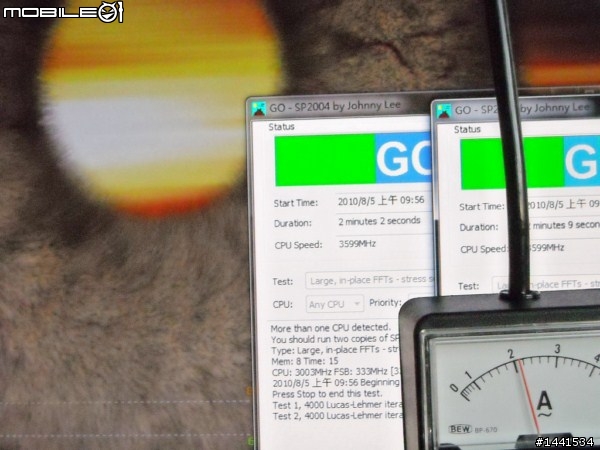

按往例開2個SP2004和FurMarkv來達到高負載
高負載時從電流錶測出耗電約在2.1A左右
大略得出 110X2.1=231W 的耗電
也只比前面那盞工作燈多11W左右
有幾張照片拍得很模糊,請見諒
此外~多謝觀賞
