APC Back-UPS 650 BN650M1-TW不斷電系統簡介及測試

港都狼仔 · 2018-03-18T00:46:15+08:00

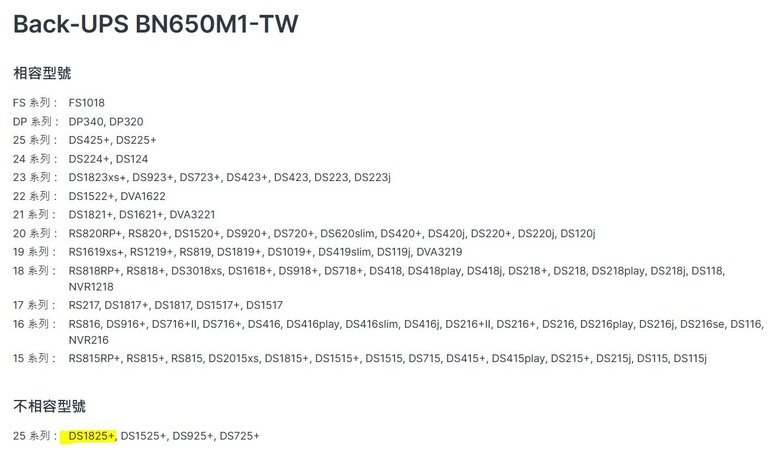

APC Back-UPS 650 BN650M1-TW是一款結合排插與不斷電系統的產品，適合家用及辦公室場合使用，使用情境如下圖：(圖片取自APC官方網站)BN650M1-TW產品規格：交流輸入：120VAC，50/60Hz正負3Hz過壓偵測：預設139VAC欠壓偵測：預設92VAC電池模式輸出：115V正負百分之八，50/60Hz正負1Hz架構：備用/離線式(Stand-by/Off-Line)，切換時間6mS(典型)/10mS(最大)，模擬正弦波輸出電池模式輸出功率：650VA/360W，5.4A輸出插座：共7個，5個帶突波保護的備用電池插座，2個僅帶突波保護插座USB充電埠：5V/1.5A，BC1.2保護及過濾：突波保護(吸收功率490焦耳)、EMI/RFI濾波器、自動復位過載斷路器電池：免維護閥控式密閉鉛酸12V電池，平均壽命3-5年(依照放電次數及環境溫度而有所不同)充電時間：10小時，若充電時同時使用USB輸出將會延長充電時間外型尺寸：274x105x139mm本體重量：3.5kg作業溫度：攝氏0至40度儲存溫度：攝氏-15至45度作業相對溼度：0至95%(非凝結濕度)作業海拔：0至3000公尺外盒產品系列名稱及主要特色圖示BN650M1-TW所屬系列為家用/辦公室系列，最大輸出總功率650VA/實功率360W，最長備援時間4.3小時(連接至網際網路設備)外盒背面本體上各項部位文字說明特色介紹及產品規格說明搭配不同負載下的備援時間表產品所屬系列介紹外盒側面，產品管理條碼黏貼於此處外盒側面外盒底部有製造商資訊及技術支援聯絡方式，最右邊有電池資訊及回收標章內部緩衝材料使用回收紙漿製作，插頭固定在緩衝材料上的凹槽處包裝內容物以透明塑膠袋包覆包裝內容一覽，有不斷電系統本體、說明文件、註冊提醒、保證說明、USB連接線不斷電系統本體外觀為消光黑色因出貨時電池屬於未連接的完全斷電狀態(避免在運送及儲存過程中消耗電池電力及造成危險)，上方插座處黃色標籤提醒使用者必須先將底部電池室蓋板打開，連接電池正極後再開始使用，壁掛側外殼貼上一張出廠測試報告列印單從斜角出線的正方形扁平插頭，上面有APC商標線材規格為3x1.25mm²NEMA 5-15(平行帶接地線)插頭，規格為12A 125V，上方有BSMI檢驗標章不斷電系統本體與紫米10號行動電源大小比較設置在頂部的七組NEMA 5-15(平行帶接地線)插座，左邊五個為備用電池+防突波輸出，最大總電流5.4A，其中四個有加寬插座間距，可以插上變壓器/充電器等較寬的裝置，右邊兩個為交流輸入直連插座，僅具備突波保護，沒有不斷電功能也不能控制電源的開關，所有插座的總電流值不能超過12A左下角是電源開關/電源指示燈/靜音按鍵，電源開關旁是USB供電插座，可輸出5V/1.5A，右下角有APC的商標前方側面在右下角有能源之星商標的貼紙後方側面上緣有兩個壁掛孔，可以將UPS固定在牆上或是家具側邊等垂直面上左側面為散熱用平行條狀開孔右側面也有散熱用平行條狀開孔，底部有配電異常警示燈、連線用USB插座、交流輸入電源線、過載保護開關，輸入電源線為固定式不可移除本體底部有電池室外蓋，蓋子旁邊有產品規格資訊及警告說明標籤、序號條碼、客戶服務專線、BSMI檢驗標章，此款UPS產地為菲律賓打開電池室外蓋，取出內部閥控密封式免維護鉛酸電池(VRLA Battery)於電池端點及接線正負極均有額外絕緣防護措施電池本體為CSB(原台灣神戶電池，目前為日立化成能源科技旗下公司)的HR高率放電系列12V 28W鉛酸電池，100%放電可循環超過260
